DEKAN S2 |SAMSUNG rabljeni visokokvalitetni automatski Smt Smd Pick And Place stroj kineskog proizvođača

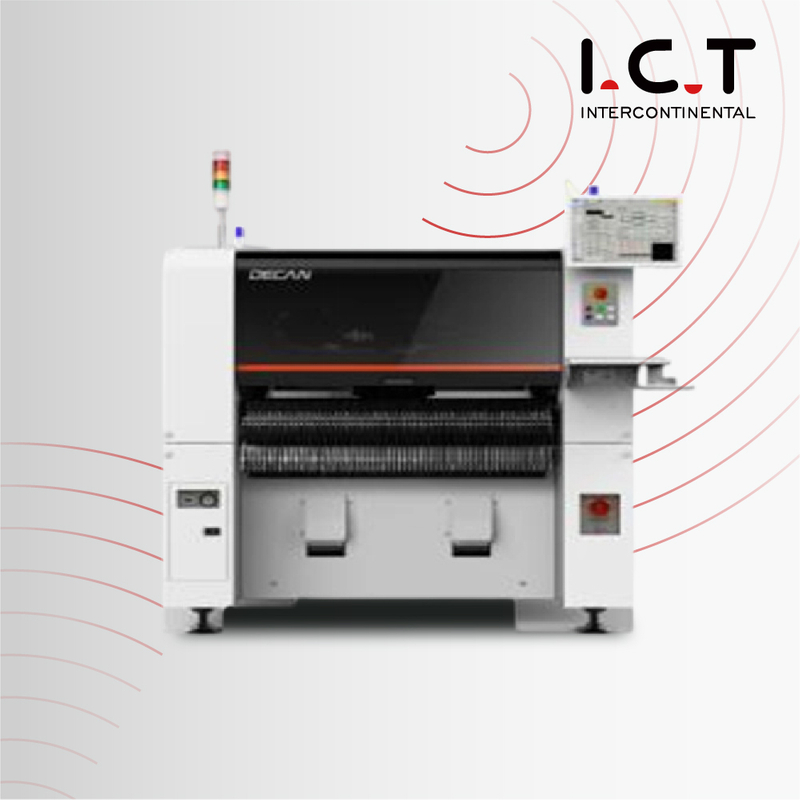

SAMSUNG DECAN S2 Rabljeni visokokvalitetni automatski Smt Smd Pick and Place stroj

Uvod

Napredna pucačina čipova

DECAN S2 SMT stroj za odabir i postavljanje

Napredna pucačina čipova

Linija Decan povećava produktivnost u kombinaciji s T-rješenjem, optimiziranim softverom za integrirano upravljanje, i uvodi stabilnu kvalitetu.

DECAN S2 povećava brzinu/preciznost za postavljanje mikročipova (03015)

Used SAMSUNG Pick and Place stroj

Napredni montirač čipova

Brz i fleksibilan stroj za odabir i postavljanje

Višenamjenski SMT položaj

Brzi fleksibilni stroj za odabir i postavljanje

Napredna pucačina čipova

▶ Brzina: 92.000 CPH (optimalno)
▶ Struktura: 2 portala x 10 vretena/glava
▶ Preciznost: ±28μm Cpk≥1.0 (03015 čip)
±25 μm Cpk≥1,0 (IC)
▶ Veličina dijelova: 03015~□55 mm (H15 mm)
▶ Veličina tiskane ploče: D510xŠ460 mm (standardno)
D1200xŠ460 mm (opcija)
▶ Mogućnost rukovanja širokim dijelovima
▶ Razni PCB sustavi prijenosa
▶ Provjereno rješenje za upravljanje poviješću proizvodnje
▶ Brzo postavljanje

Model	DEKAN S2	DEKAN F2	DEKAN L2
Vretena	2 Gantryx10 vretena/glava	2 Gantryx10 vretena/glava	2 Gantryx6 vretena/glava
Brzina postavljanja	92.000 CPH (optimalno)	80.000 CPH (optimalno)	56.000 CPH (leteći vid, optimalno)
Vison	Leteća vizija	Leteća vizija Stage Vision (Optimun)
Točnost postavljanja	±28μm Cpk≥1,0	±40μm Cpk≥1,0
Raspon komponenti	03015 ~ 12 mm (H10 mm)	0402(01005) ~ 16 mm (H10 mm)	0402(01005) ~ 21 mm (H12 mm)
PCB veličina	50x40~510x460 mm (standard) ~610x460mm(opcija), ~740x460(opcija) ~810x460mm(opcija), ~1200x460(opcija)
Konfiguracije transportera	Standardno: 1-2- 1 opcija: 1-2-2/2-2-2/2-2-1/1-1-1 Tvornička opcija: jedna transportna traka (jedec ladica 2ea)
Kapacitet hranilice	120ea (8 mm)
Vlast	Napon: 3 faze AC200/208/220/240/380/415V ±10% Frekvencija: 50/60Hz Potrošnja energije: Max. 5,0 kVA
Potrošnja zraka	50Nl/min
Težina	Oko 1.800 kg
Vanjske dimenzije (mm)	1430 (D) x 1740 (D) x 1485 (V)

* Pod optimalnim uvjetima koje je odredio HANWHA TECHWIN.

Hanwha Pick and place stroj

PITANJA:

1. Što je postupak odabira i postavljanja u SMT?

Proces odabira i postavljanja u tehnologiji površinske montaže (SMT) uključuje automatizirano postavljanje komponenti za površinsku montažu (SMD) na tiskane ploče (PCB).Strojevi za odabir i postavljanje precizno preuzimaju komponente i postavljaju ih na PCB prije lemljenja.

2. Koje su faze SMT reflowa?

SMT reflow lemljenje obično uključuje nekoliko faza: predgrijavanje za uklanjanje vlage, postupno povećanje temperature, fazu vršne temperature u kojoj se lem topi i konačno, hlađenje za učvršćivanje lemljenih spojeva.

3. Koja je temperatura SMT reflowa?

Temperatura SMT reflow lemljenja varira ovisno o korištenoj pasti za lemljenje i komponentama na PCB-u.Općenito, vršne temperature kreću se od 215°C do 260°C (419°F do 500°F).

4. Kako mogu poboljšati svoj SMT proces?

Kako biste unaprijedili svoj SMT proces, razmislite o optimizaciji primjene paste za lemljenje, osiguravanju točnog postavljanja komponenti, praćenju temperaturnih profila, provođenju redovitog održavanja opreme i provedbi mjera kontrole kvalitete poput automatiziranih inspekcija.
