U današnjem brzom SMT proizvodnom svijetu, pouzdani stroj za pregled paste za lemljenje može napraviti razliku između visokokvalitetnog PCB-a i skupe prerade. Bez obzira pokrećete li malu liniju prototipa ili proizvodni pogon velike količine, razumijevanje SPI tehnologije pomaže vam da rano uhvatite nedostatke paste za lemljenje, povećate svoj prinos i uštedite novac. Ovaj vas vodič vodi kroz sve, od osnova do napredne integracije, tako da možete odlučiti odgovara li SPI vašim postavkama.
Inspekcija paste za lemljenje, ili SPI, ključni je korak u tehnologiji površinske montaže (SMT) gdje stroj provjerava pastu za lemljenje otisnutu na tiskanoj ploči prije postavljanja komponenti. Zamislite pastu za lemljenje kao ljepilo koje drži sitne dijelove poput otpornika i čipova na mjestu tijekom lemljenja. Ako je paste previše, premalo ili na pogrešnom mjestu, kasnije može izazvati velike probleme, poput kratkih spojeva ili slabih spojeva.
SPI stroj koristi kamere i svjetla za skeniranje ploče i mjerenje paste. Traži probleme koji bi ljudskom oku mogli promaknuti, posebno na malim pločama sa sitnim jastučićima. Bez SPI-a, mnogi se nedostaci provlače do konačnog testiranja, uz gubitak vremena i materijala. Prema industrijskim izvješćima, do 70% SMT kvarova počinje lošim ispisom paste za lemljenje. Zato je SPI poput sustava ranog upozorenja za vašu proizvodnu liniju.
U tipičnoj SMT liniji, SPI dolazi odmah nakon pisača paste za lemljenje, a prije stroja za odabir i postavljanje. Evo kako se to uklapa:
Prvo, pisač nanosi pastu za lemljenje na PCB pomoću šablone. Zatim ga SPI stroj odmah pregledava. Ako sve izgleda dobro, ploča se pomiče na mjesto gdje se dodaju komponente. Ako nije, uređaj ga označava za čišćenje ili ponovno ispisivanje.
Ova pozicija je ključna jer je rano rješavanje problema s pastom mnogo lakše nego nakon reflow lemljenja. U linijama velike brzine, SPI radi u liniji bez puno usporavanja. Za manje postavke, izvanmrežni SPI omogućuje provjeru ploča u serijama. U svakom slučaju, sprječava loše ploče da idu dalje, spašavajući vas od skupog otpada.
Preskakanje SPI-a moglo bi se činiti kao način smanjenja troškova, ali često se izjalovi. Podaci iz industrije pokazuju da bez SPI-a nedostaci lemljenih spojeva mogu predstavljati 60-80% ukupnih kvarova SMT-a. Svaka neispravna ploča mogla bi koštati 10-50 USD u preradi, ne računajući izgubljeno vrijeme proizvodnje.
Na primjer, u automobilskoj ili medicinskoj proizvodnji PCB-a, jedan loš spoj za lemljenje mogao bi dovesti do povlačenja proizvoda koji bi koštao tisuće kuna. Studija IPC-a, udruge elektroničke industrije, otkrila je da linije sa SPI imaju 50% nižu stopu kvarova od onih bez. Više od godinu dana, to predstavlja veliku uštedu. Ako vaša linija proizvodi 10.000 ploča mjesečno, čak i 1% poboljšanja prinosa može uštedjeti 10.000 USD ili više.

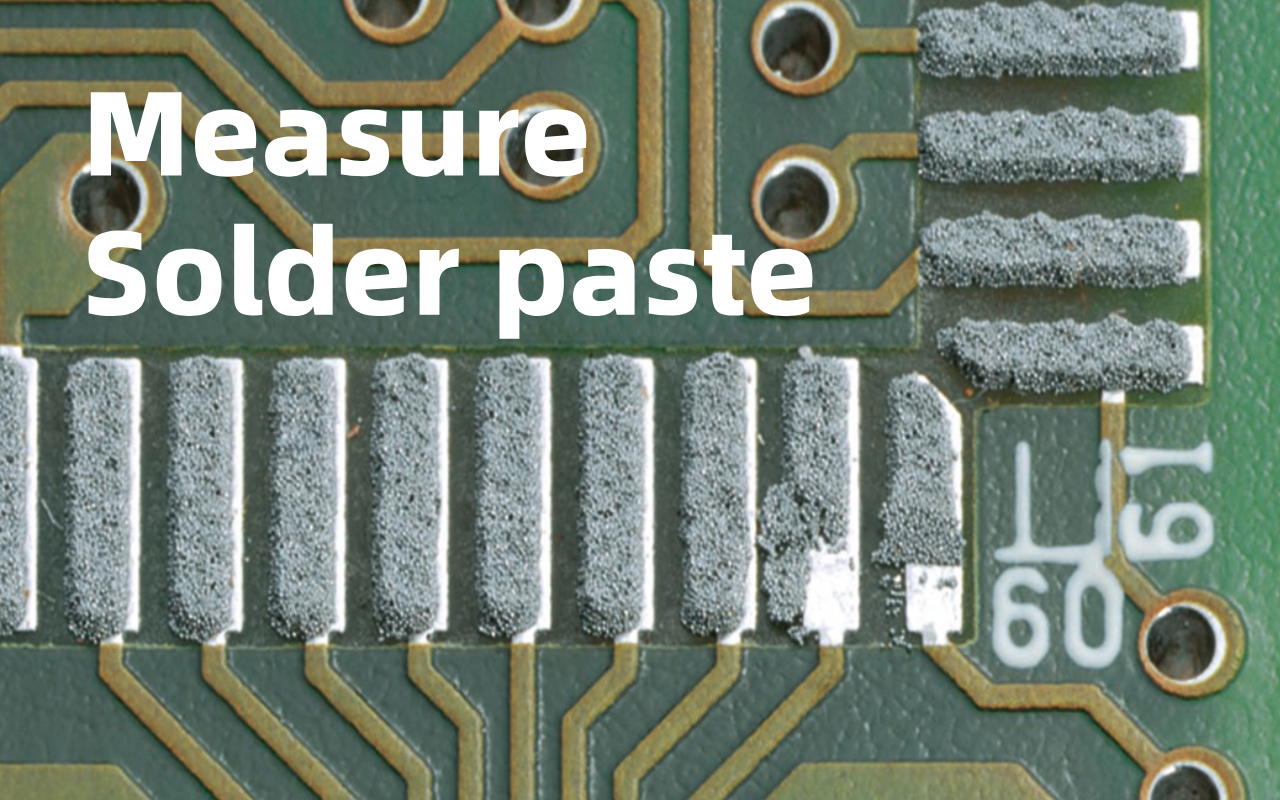

U svom srcu, SPI stroj radi poput superpreciznog skenera. Koristi svjetlo i kamere za izradu 3D mape paste za lemljenje na vašoj tiskanoj pločici. Glavni princip naziva se profilometrija faznog pomaka, gdje stroj projicira uzorke svjetla na ploču i mjeri kako se oni iskrivljuju preko naslaga paste.
Ovo se svjetlo odbija natrag u kameru, a softver izračunava visinu, širinu i oblik svake točke lijepljenja. To je slično načinu na koji ID lica vašeg telefona mapira vaše značajke, ali za malene lemljene mrlje. Stroj uspoređuje te podatke s vašim specifikacijama dizajna i označava sve što je izvan tolerancije.
SPI ne snima samo fotografije; mjeri određene stvari kako bi osigurao dobro lemljenje:
- Visina: Koliko je pasta visoka. Prenisko znači slabe zglobove; previsok može uzrokovati premošćivanje.
- Područje: Nanošenje paste na jastučić. Treba prekriti 80-100% bez razlijevanja.
- Volumen: Ukupna količina paste. Ovo je presudno za dosljedne spojeve – ciljajte na varijaciju od ±10%.
- Pomak: Ako je pasta pomaknuta od sredine jastučića. Čak i odstupanje od 50 mikrona može dovesti do uništavanja nadgrobnih spomenika.
Neki strojevi također provjeravaju nedostatke oblika poput vrhova ili udubina u pasti. Ta se mjerenja događaju u mikronima, finijim od ljudske vlasi, čime se osigurava preciznost za moderne sitne komponente.
Kad ploču pokrenete kroz SPI, događa se sljedeće:
1. Transporter pomiče PCB na mjesto.
2. Stroj skenira ploču, projicirajući svjetlosne uzorke.
3. Kamere snimaju slike iz više kutova.
4. Softver izrađuje 3D model i analizira svaku podlogu.
5. Rezultati se prikazuju na ekranu: zeleno za dobro, crveno za loše, s detaljima o tome što nije u redu.
6. Ako je dobro, ploča ide dalje; ako ne, može se automatski očistiti ili vas upozoriti.
Na zaslonu ćete vidjeti šarene 3D prikaze paste, poput topo karte. Lako je uočiti probleme i odmah prilagoditi postavke pisača.

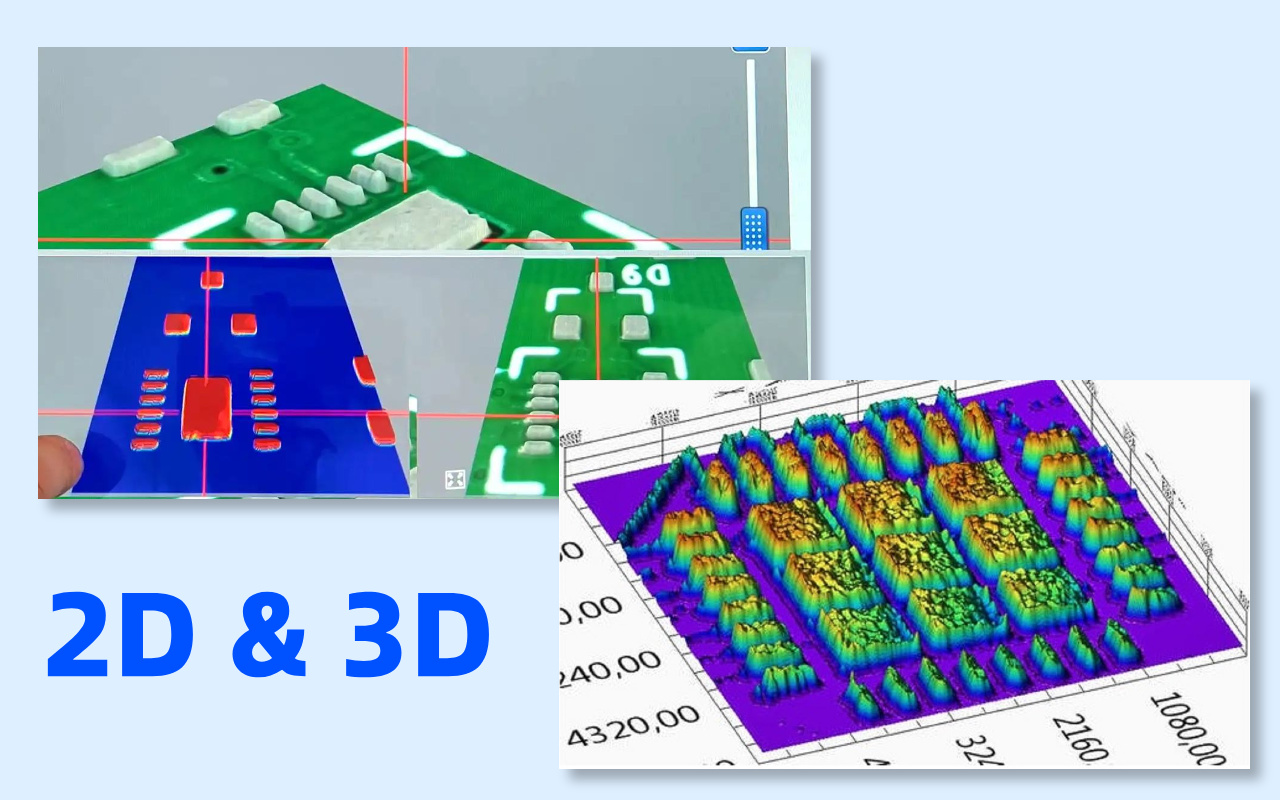

2D SPI koristi osnovne kamere za pogled na gornju stranu paste za lemljenje. Mjeri površinu i položaj, ali ne može točno odrediti visinu ili volumen. To je kao da ocjenjujete spremnost kolača samo po izgledu – mogli biste promašiti ako je iznutra nedovoljno pečen.
Ograničenja uključuju nedostatke visine, lažne alarme iz sjena i sporije brzine na složenim pločama. Za jednostavne tiskane ploče s velikim jastučićima, 2D bi mogao funkcionirati, ali za modernu elektroniku to često nije dovoljno. Cijene počinju oko 30.000 USD, ali dobivate ono što plaćate u točnosti.
3D SPI dodaje mjerenje dubine pomoću lasera ili strukturiranog svjetla, dajući potpunu sliku volumena i oblika paste. Hvata više nedostataka, poput nedovoljnog volumena koji odozgo izgleda u redu.
Prednosti: Veća točnost (do 0,67 mikrona), manje lažnih poziva i bolji podaci za ugađanje procesa. Neophodan je za sitne dijelove kao što su 01005 čipovi. Iako je skuplji ($80,000+), isplati se većim prinosima. Većina vrhunskih tvornica sada koristi 3D.
Evo kratke usporedbe:
| Značajka | 2D SPI | 3D SPI |
|---|---|---|
| Točnost | Dobro za područje (10-20um) | Izvrsno za volumen/visinu (1-5um) |
| Ubrzati | Brzo (0,5-1s/FOV) | Brže na modernim strojevima (0,35 s/FOV) |
| Lažna stopa poziva | Više (5-10%) | Niže (1-3%) |
| Najbolje za | Jednostavne ploče | Kompleksan, visoke pouzdanosti |
Odaberite na temelju složenosti PCB-a i proračuna.

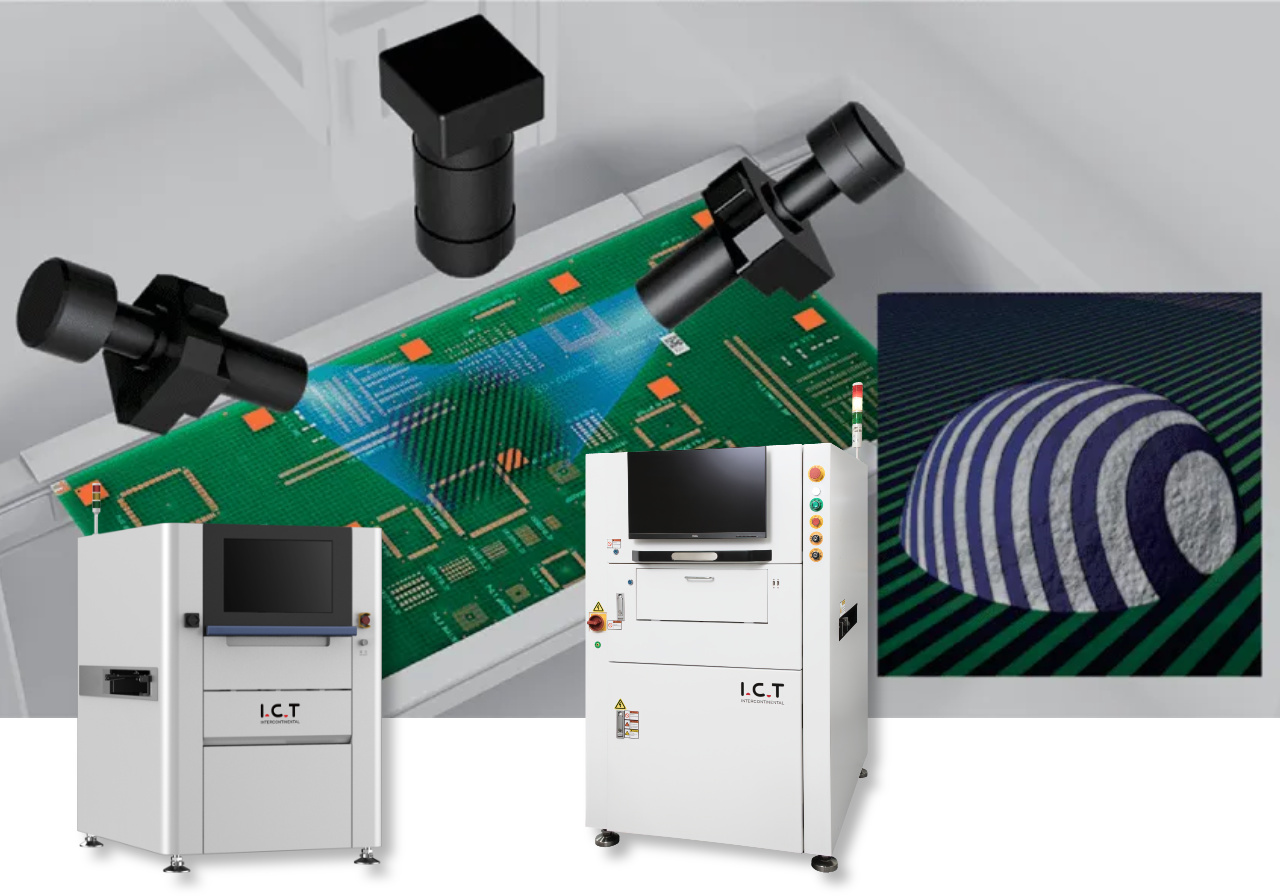

Industrijska izvješća pokazuju da problemi s pastom za lemljenje uzrokuju do 30% svih nedostataka u sklapanju tiskanih ploča. Bez SPI-a, ovi problemi često prolaze nezapaženo do kasnijih faza, što dovodi do novih kvarova. Ali kada dodate SPI, može smanjiti nedostatke prije reflowa za čak 70%, prema studijama SMTA.
To znači sveukupno manje loših lemljenih spojeva, a neke tvornice bilježe pad problema s lemljenjem za 60-80%. Na primjer, izvješće Global SMT-a kaže da gotovo 30% PCBA grešaka dolazi od loše paste za lemljenje, a SPI ih rano zaustavlja. U linijama velikih količina ovo smanjenje može povećati vaš ukupni prinos s 90% na 98% ili više.
Razmislite o tome: ako vaša linija proizvodi 10.000 dasaka mjesečno, defekti pri rezanju za 60% mogli bi spasiti stotine dasaka od otpada. Osim toga, SPI vam daje podatke za brzo rješavanje problema s ispisom, sprječavajući ponavljanje pogrešaka. S vremenom to dovodi do dosljednije proizvodnje i zadovoljnijih kupaca. Upamtite, ovi brojevi dolaze iz stvarnih industrijskih podataka, tako da SPI nije samo nešto što je lijepo imati – to je pametno ulaganje za bolju kvalitetu.
U jednoj tvornici koja je proizvodila telefonske dijelove, prije SPI-ja, imali su stopu prerade od 5% zbog problema s lemljenjem. Nakon dodavanja SPI-ja, kvarovi su pali ispod 1%, čime je ušteđeno 200.000 USD u samo šest mjeseci.
To se dogodilo jer je SPI rano uočio probleme s volumenom paste, prije nego što su postali spojevi koje je teško popraviti. Još jedan primjer od proizvođača PCB-a: njihov prinos prvog prolaza ostao je na 80%, s mnogo grešaka u ispisu.
Nakon što su implementirali SPI, prinos je skočio na 95%, a smanjili su otpad za 50%. Koristili su podatke stroja za podešavanje postavki pisača, poput podešavanja pritiska i brzine. U studiji koju je proveo Circuit Insight, tvrtka je zabilježila 70% smanjenje kvarova nakon SPI-a, prelazeći s čestih mostova na gotovo nikakve.
Proizvođaču medicinskih uređaja SPI je pomogao ispuniti stroga pravila kvalitete, smanjivši kvarove s 2% na 0,5%. Ovi slučajevi pokazuju kako se SPI brzo isplati, često za manje od godinu dana. Ako se vaša tvornica suočava sa sličnim problemima, jednostavna proba mogla bi odmah pokazati velika poboljšanja.
Uz samo manje nedostataka, SPI smanjuje troškove ponovnih radova, koji mogu koštati 5 do 20 dolara po ploči u vremenu i materijalima. Ranim otkrivanjem problema izbjegavate kasnije povlačenje dasaka s linije, štedeći sate rada.
To dovodi do većeg prinosa prvog prolaza, što znači da više ploča prolazi u prvom pokušaju bez popravaka. Na primjer, tvornice izvješćuju o porastu prinosa od 90% do 98%, što znači manje otpada i brži učinak. SPI vam također daje stvarne podatke, kao što su trendovi volumena lijepljenja, tako da možete spriječiti probleme prije nego što počnu.
Tijekom mjesec dana to bi moglo uštedjeti tisuće samo na troškovima otpada. Osim toga, bolja kvaliteta znači manje povrata od kupaca, što gradi vašu reputaciju. Skrivene pogodnosti uključuju manje zastoja jer vaš tim troši manje vremena na rješavanje problema.
Dugoročno, SPI pomaže da vaša cijela linija radi glatkije i učinkovitije. To je kao da imate dodatni set očiju koji se plaća uštedom.

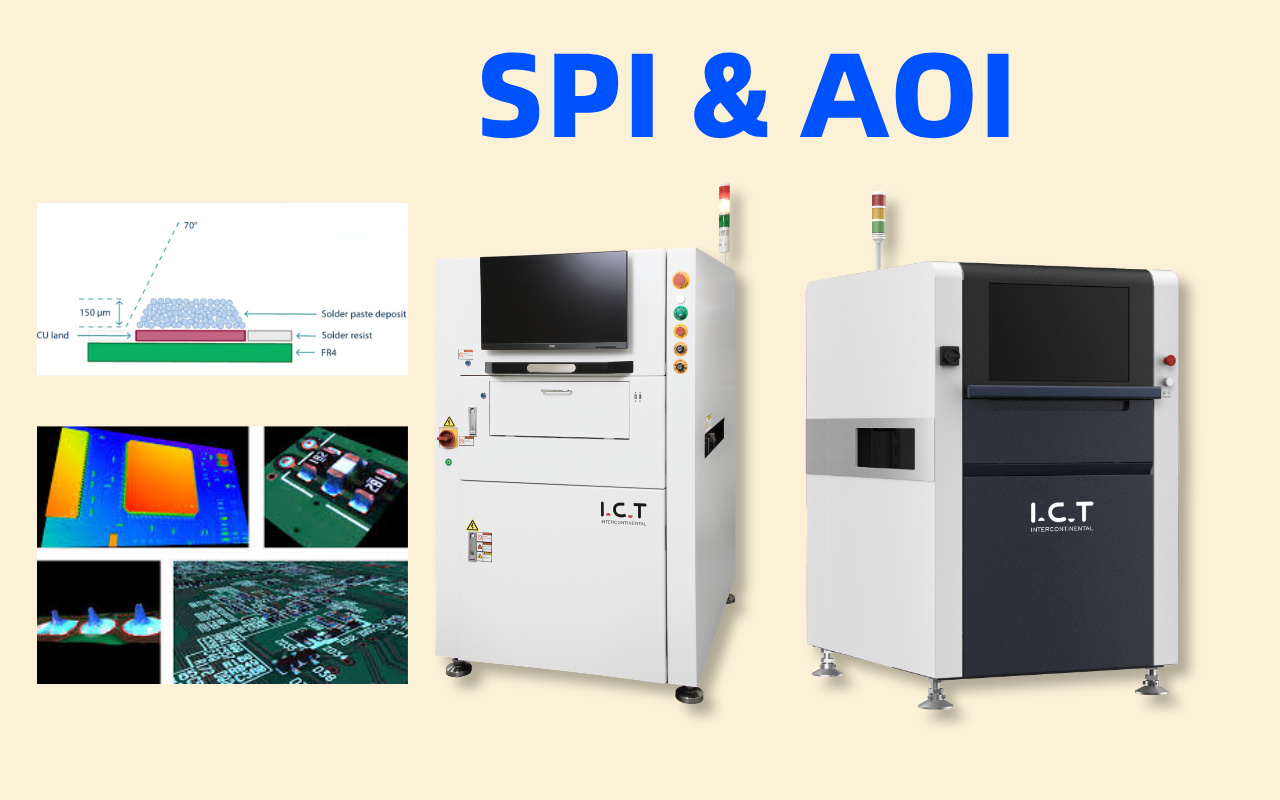

SPI pregledava pastu za lemljenje prije postavljanja dijelova, tako da uočava probleme kao što je premalo paste koje bi kasnije mogle uzrokovati otvorene spojeve. AOI inspekcija Stroj ne može vidjeti ispod komponenti, pa propušta ove skrivene probleme s pastom.
Na primjer, ako je volumen paste smanjen za 20%, SPI to odmah označava, ali AOI vidi loš lem tek nakon zagrijavanja. SPI također provjerava visinu i oblik, sprječavajući mostove ili slabe točke koje bi AOI mogao previdjeti.
U pločama s malim korakom, SPI hvata pomake male od 50 mikrona, koje AOI ne može otkriti prije reflowa. Ovo rano otkrivanje spašava vas od skupih popravaka u budućnosti. Studije pokazuju da SPI rješava 60-70% grešaka u ispisu koje AOI nikada ne vidi.
Bez SPI-a, mnogi problemi prolaze do konačnog testiranja. Dakle, ako je pasta vaša slaba točka, SPI je ključan za njihovo prvo zaustavljanje. Općenito, SPI se fokusira na prevenciju, dok se AOI više bavi provjerom krajnjeg rezultata.
AOI pregledava nakon postavljanja i lemljenja dijelova, tako da pronalazi nedostajuće komponente koje SPI ne može vidjeti jer gleda samo pastu. Na primjer, ako je čip naopako ili krivog polariteta, AOI ga lako hvata. SPI propušta probleme nakon ispisa poput pomaknutih dijelova tijekom postavljanja.
AOI također uočava površinske ogrebotine ili pogreške u dimenzijama na gotovoj ploči. U lemljenju, AOI otkriva mostove ili nedovoljno lema nakon reflowa, što SPI ne može u potpunosti predvidjeti. Stvari poput postavljanja nadgrobnih spomenika, gdje dijelovi stoje, snaga su AOI-ja.
Podaci pokazuju da AOI pokriva 50% grešaka u sklapanju koje se dogode nakon lijepljenja. Bez AOI, mogli biste isporučiti ploče s vidljivim nedostacima. Dakle, AOI je izvrstan za konačne provjere, dok je SPI za rane popravke. Zajedno pokrivaju cijeli proces.
Za linije velike količine koje proizvode više od 10 000 ploča dnevno, koristite ugrađene SPI i AOI za provjere u stvarnom vremenu. Time se nedostaci smanjuju i ispunjavaju se strogi PPM ciljevi. Započnite sa SPI nakon ispisa za fiksiranje paste, zatim AOI nakon reflowa za konačno sastavljanje.
U postavkama srednjeg volumena, poput 1000-5000 ploča, isprobajte izvanmrežni SPI s ugrađenim AOI kako biste uštedjeli troškove. Na ovaj način skupno provjeravate lijepljenje, ali u hodu otkrivate probleme s postavljanjem. Za male količine ili linije prototipa ispod 500 ploča, započnite samo sa SPI ako je pasta glavni problem, dodajte AOI kasnije ako je potrebno.
Savjet za proračun: Ako nemate novca, dajte prednost SPI-ju jer rano zaustavlja 60% kvarova. Integrirajte ih s pametnim softverom za dijeljenje podataka, optimizirajući cijelu liniju. Studije pokazuju da korištenje obaju povećava prinos za 15-20% u odnosu na samo jedno. Prilagodite na temelju složenosti PCB-a—složenije znači da su oba ključna. Ova kombinacija osigurava kvalitetu bez usporavanja proizvodnje.

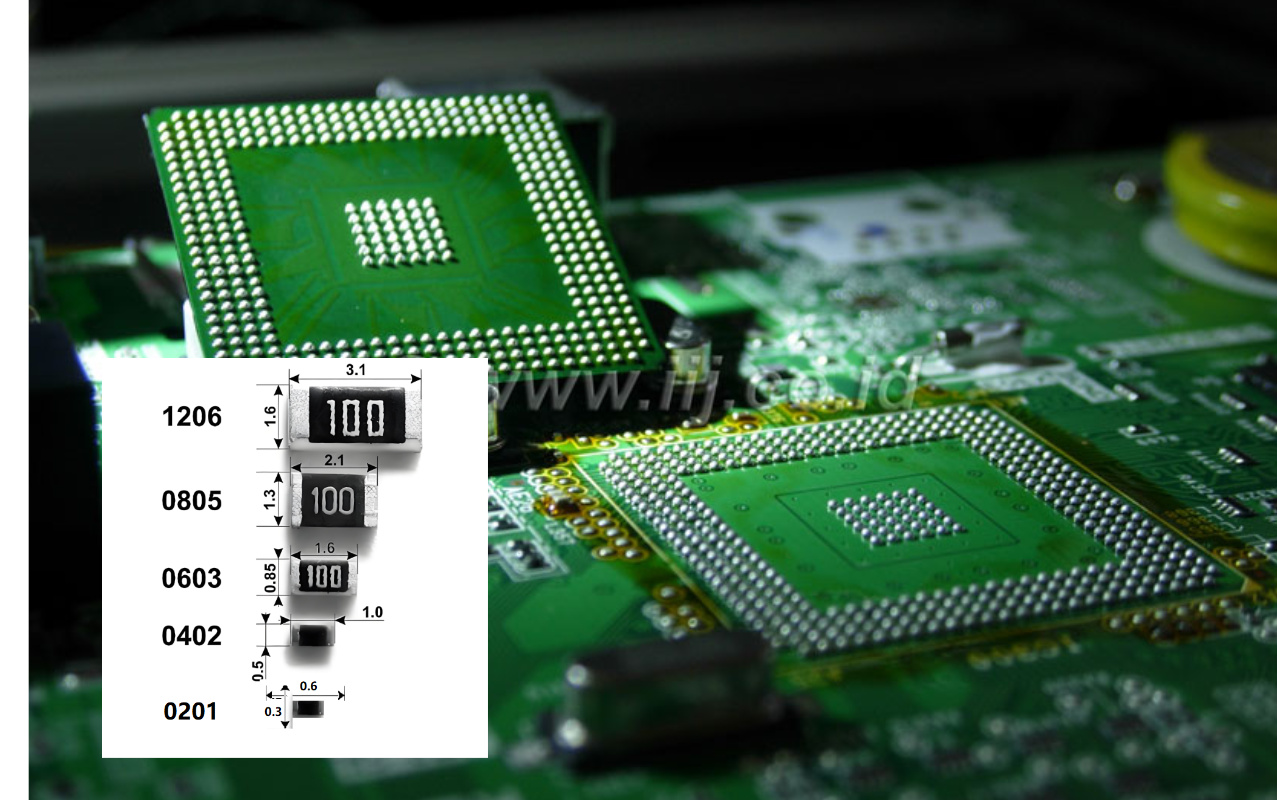

Ako vaš PCB koristi vrlo male dijelove kao što su otpornici 01005, kondenzatori 0201 ili BGA čipovi s korakom od 0,3 mm, morate imati SPI. Ovi sićušni jastučići široki su samo 0,15–0,25 mm, pa čak i pomak od 30 mikrona ili pogreška volumena od 10 % mogu uzrokovati otvorene spojeve ili kratke spojeve.
Ljudske oči i jednostavne kamere 2D pisača ne mogu pouzdano uhvatiti tako male pogreške. Primjer stvarne tvornice: jedna tvrtka koja proizvodi 5G module dobivala je 8 % otvorenih spojeva na 0201 dijelovima; nakon dodavanja 3D SPI, to je palo na 0,3 %.
S finim nagibom, volumen paste za lemljenje mora ostati unutar ±10 %, a samo 3D SPI to može točno izmjeriti svaki put. Ako prelazite na manje pakete kako biste uštedjeli prostor ili dodali više funkcija, o SPI-ju nema pregovaranja.
Bez toga, vaš će prinos brzo pasti, a prerada na tako sitnim dijelovima bit će nemoguća. Ukratko, što je manja komponenta, to je veća potreba za SPI.
Proizvodi za automobile, medicinske uređaje i zrakoplove moraju raditi savršeno jer kvar može ozlijediti ljude ili koštati milijune. Standardi poput IATF 16949 (automobili) i ISO 13485 (medicina) zahtijevaju potpunu sljedivost procesa i vrlo niske stope grešaka, često ispod 50 PPM.
SPI vam daje točne podatke o volumenu, visini i položaju za svaki pojedini jastučić, tako da možete dokazati revizorima da je ispis bio točan. Jedan dobavljač Tier-1 automobilske industrije smanjio je povrate s 1 200 PPM na 80 PPM samo dodavanjem SPI-a i povratne sprege zatvorene petlje pisaču.
U medicinskim srčanim stimulatorima ili zrakoplovnoj avionici čak i jedan spoj hladnog lema je neprihvatljiv. SPI također stvara digitalni zapis svake ploče, što je potrebno za sljedivost serije. Ako vaš kupac traži CpK > 1,67 za volumen paste za lemljenje, samo SPI može isporučiti te podatke. Zaključak: kada su sigurnost i certifikacija u pitanju, preskakanje SPI nije opcija.
Kada vaša tvornica proizvodi više od 5 000–10 000 ploča dnevno, a vaš kupac želi manje od 500 PPM (ili čak 100 PPM), ručne provjere ili 2D inspekcija ugrađena u pisač jednostavno ne mogu pratiti.
Pri toj brzini, jedan loš ispis može stvoriti stotine neispravnih ploča u nekoliko minuta. SPI pregledava svaku ploču za 0,35–0,5 sekundi i automatski zaustavlja liniju ili preusmjerava loše ploče.
Veliki ODM za pametne telefone izvijestio je da je dodavanje SPI-ja smanjilo njihove izlaze povezane s ispisom s 1 800 stranica u minuti na manje od 200 stranica u minuti uz pokretanje 120 000 ploča dnevno. Stroj također vraća podatke u stvarnom vremenu pisaču radi automatskog ispravljanja poravnanja šablone i pritiska.
U linijama velike količine, cijena jednog sata prerade može lako pokriti cijeli SPI stroj. Ako jurite za jednoznamenkastim PPM razinama, SPI je jedini realan način da to dosljedno postignete.
Znate da vam je potreban SPI kada vidite ove znakove upozorenja: iskorištenje prvog prolaza ostaje ispod 96–97 % mjesecima, većina nedostataka potiče od nedostatne ili viška paste za lemljenje, čestih premošćavanja ili otvorenih spojeva na dijelovima s finim nagibom, operateri pisača provode sate radeći ručne 2D provjere, visoki troškovi prerade nakon reflowa, pritužbe kupaca na hladne spojeve ili kvarove na terenu, CpK na volumenu paste ispod 1.33, ili vaš procesni inženjer kaže 'namjestili smo pisač koliko god je to moguće'
Kada se to dogodi, dosegli ste prirodnu granicu procesa samo za pisač. Dodavanje SPI obično odmah daje skok prinosa od 3-8 % i omogućuje vam da ubrzate proces mnogo dalje. Mnoge tvornice to shvate tek nakon velikog incidenta s kvalitetom. Nemojte čekati na to—pogledajte svoju Pareto tablicu nedostataka; ako je ispis uvijek među prva tri, vrijeme je za SPI.

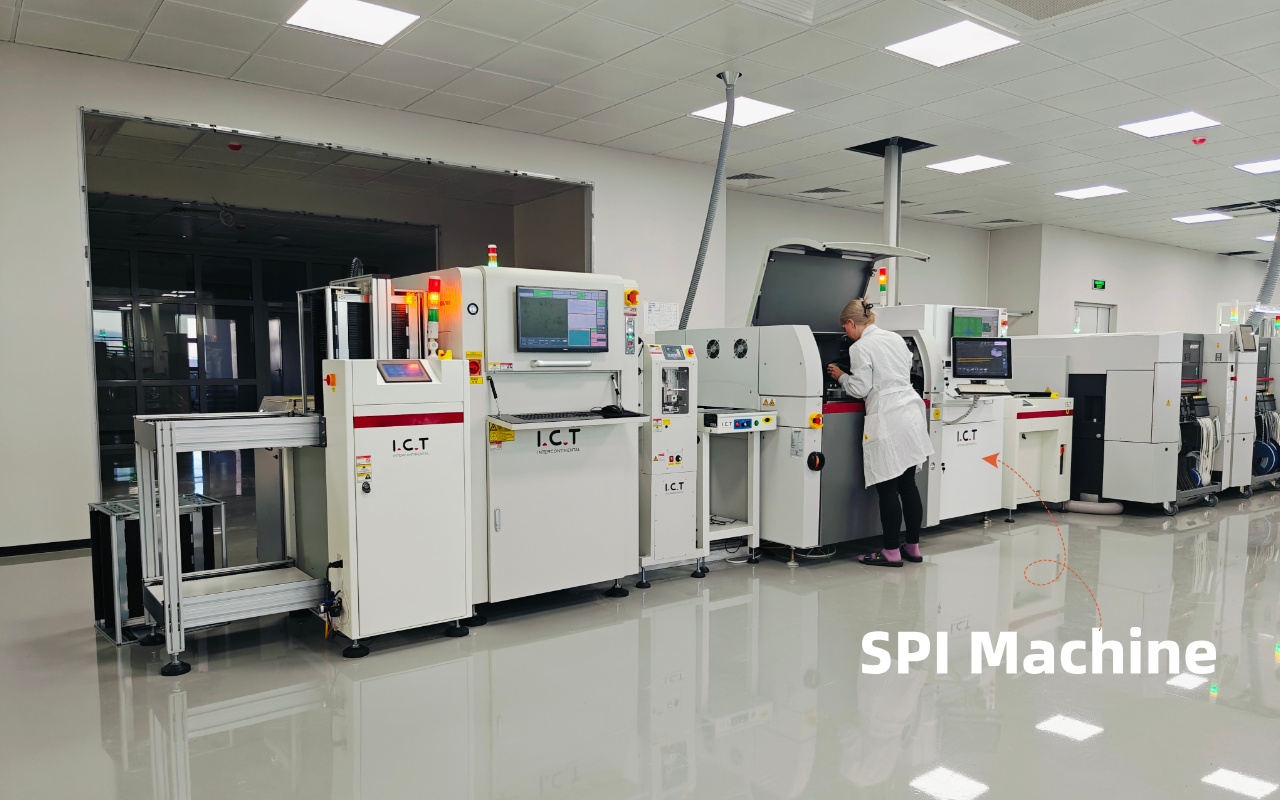

Ako su vaše ploče za igračke, LED rasvjetu, napajanje ili kućanske aparate s razmakom komponenti od 0,8 mm, 1,27 mm ili većim (poput SOIC-a, 1206 otpornika, velikih konektora), greške u ispisu lako se vide golim okom ili jeftinim mikroskopom.
Ovi veliki jastučići opraštaju male pogreške u volumenu, tako da čak i ±30 % varijacija paste obično dobro lemi. Mnoge tvornice koje proizvode jednostavne dvostrane ploče s rupom + nekoliko SMD dijelova rade savršeno godinama koristeći samo dobar pisač s automatskim poravnavanjem slike i redovitim čišćenjem šablona.
Prerada je jednostavna i jeftina na ovim pločama. Sve dok vaša stopa kvarova ostaje ispod 1–2 % i kupci su zadovoljni, možete preskočiti namjenski SPI i uštedjeti ulaganje od 80 000 do 150 000 USD. Samo dobro održavajte pisač i dobro obučite operatere—to je obično dovoljno za jeftine proizvode s velikim korakom.
Kada proizvodite manje od 500–1 000 ploča tjedno (uobičajeno za prototipove, industrijske kontrole malih serija ili prilagođene narudžbe), trošak SPI stroja teško je opravdati. Jedan SPI košta isto kao 6-18 mjeseci plaće inženjera.
U trgovinama s malom količinom, inženjeri mogu ručno provjeriti svaku ploču pod mikroskopom nakon ispisa, očistiti loše i ponovno ispisati ako je potrebno. To traje samo nekoliko dodatnih minuta po ploči. Mnogi NPI (uvođenje novih proizvoda) odjeli godinama uspješno rade na ovaj način.
Rizik je nizak jer je ukupni trošak otpada mali čak i ako nekoliko ploča pokvari. Nakon što proizvod prijeđe na srednji ili veliki volumen, kasnije možete dodati SPI. Za čiste prototipove ili linije vrlo male količine, ljudska inspekcija plus dobar pisač još uvijek su najekonomičniji izbor u 2025. godini.
Umjesto kupnje SPI-ja, možete postići iznenađujuće dobre rezultate ovim jeftinijim metodama:
-Koristite moderan pisač s jakim APC-om (Automatic Position Correction) i ugrađenim 2D vidom—mnogi DEK, GKG ili ICT pisači mogu automatski ispraviti položaj šablone unutar 10–15 μm;
- Očistite donju stranu šablone svakih 5-10 ploča kako biste spriječili višak paste; provodite redovite ručne 2D provjere jeftinim USB mikroskopom (200–500 USD);
-Ispišite probnu ploču na početku svake smjene i izmjerite nekoliko jastučića s jeftinim laserskim mjeračem visine;
- Vodite detaljne zapise pisača i prilagodite pritisak/brzinu brisača na temelju grafikona trendova.
Tvornice koje proizvode jednostavne ploče prijavljuju stope grešaka ispod 1 % koristeći samo ove korake. Ukupni dodatni trošak je ispod 5 000 USD umjesto 100 000 USD+ za SPI. Ove alternative rade savršeno dok ne dosegnete ograničenja opisana u poglavlju 6—tada je vrijeme za nadogradnju.
ICT trenutno nudi nekoliko online 3D SPI modela koji odgovaraju različitim proizvodnim potrebama. Najpopularnije su standardne serije ICT-S510 s jednom trakom (ploče od 60 × 50 mm do 510 × 510 mm), nadograđeni ICT-S1200 koji obrađuje iznimno velike ploče do 1200 × 550 mm i brzi ICT-S510D s dvije trake koji omogućuje da dva pisača istovremeno napajaju jedan SPI.

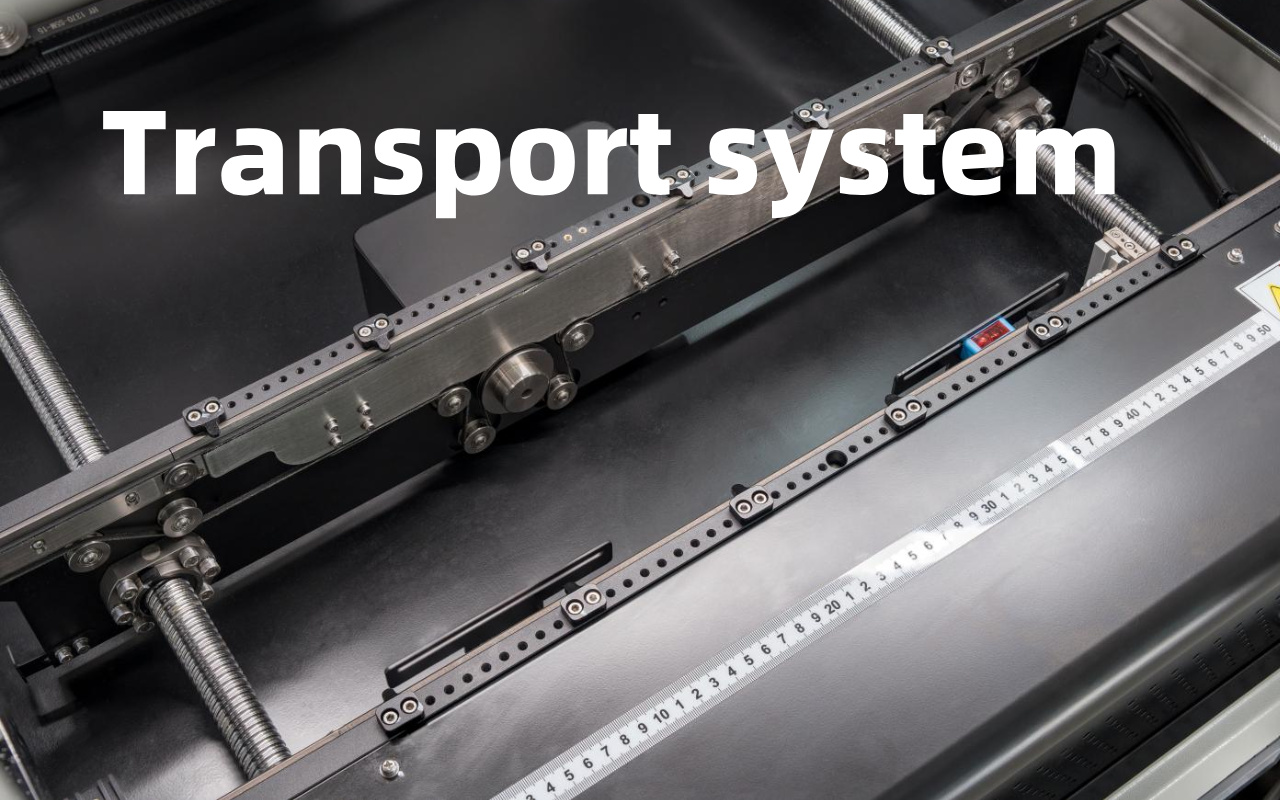

Svi modeli dijele istu temeljnu 3D mjernu tehnologiju, ali se razlikuju po veličini ploče, pokretnim trakama i propusnosti. Za većinu kupaca koji započinju svoj prvi SPI, S510 ili S1200 su najbolji izbor jer se lako instaliraju i pokrivaju 95 % uobičajenih veličina PCB-a.
Ako već koristite dva pisača i želite uštedjeti prostor, S510D s dvije trake može povećati kapacitet pregleda za gotovo 100 % bez kupnje drugog stroja. Svaki model dolazi standardno s automatskim podešavanjem širine transportne trake, tako da promjena proizvoda traje samo nekoliko sekundi.

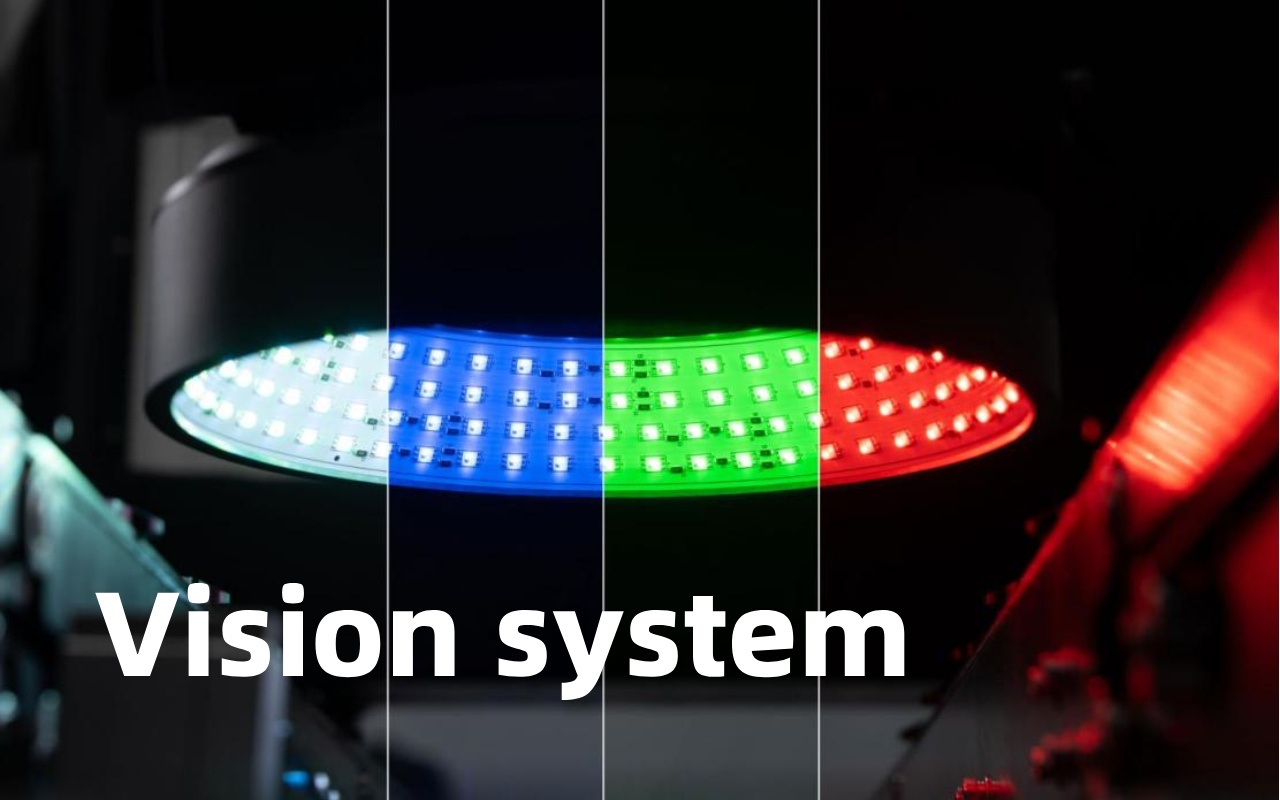

ICT 3D SPI u potpunosti eliminira probleme sa sjenama i nasumičnim odrazom koji smetaju starijim strojevima.
To čini projiciranjem programabilnih crno-bijelih moiré rubova iz više smjerova i korištenjem profesionalne telecentrične leće, tako da čak i sjajna pasta za lemljenje ili tamne PCB podloge daju savršene slike svaki put.
Standardna kamera ima 5 milijuna piksela s pravom točnošću mjerenja od 0,67 μm; opcijska kamera od 12 milijuna piksela dostupna je za rad s ultra finim korakom ispod 0,3 mm.
Vrijeme ciklusa je samo 0,35–0,5 sekundi po vidnom polju, što znači da stroj lako drži korak s modernim pisačima velike brzine koji rade 8–12 sekundi po ploči. Višesmjerna 3D projekcija također znači gotovo nula lažnih poziva uzrokovanih sjenama komponenti ili zidovima otvora matrice.
U svakodnevnoj uporabi operateri prijavljuju stope lažnih alarma ispod 1 %, što štedi veliku količinu vremena pregleda u usporedbi s 5–10 % na običnim strojevima.

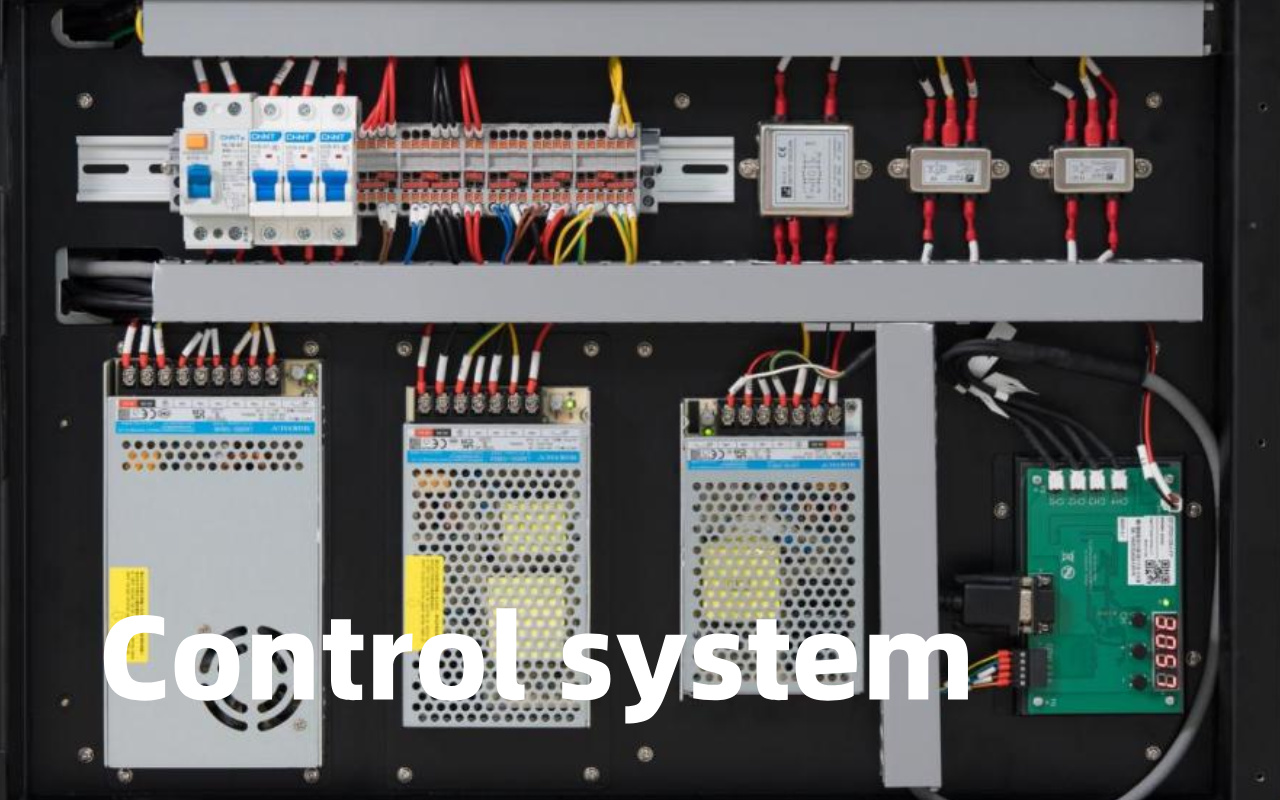

Imate dva jednostavna načina za programiranje nove ploče.
Najprije izravno uvezite Gerber ili ODB++ datoteke – softver automatski stvara program inspekcije za 5-10 minuta.
Drugo, ako nemate Gerber podatke, samo skenirajte zlatnu ploču i stroj će jednim klikom naučiti točne položaje i tolerancije.
Obje metode podržavaju izvanmrežno programiranje, tako da nikada ne zaustavljate liniju dok podučavate novi proizvod. Korisničko sučelje podijeljeno je na razinu operatera (jednostavan prikaz prošao/nije prošao) i razinu inženjera (potpuna analiza podataka i podešavanje parametara), tako da ga novi radnici mogu sigurno pokretati od prvog dana, dok iskusni inženjeri i dalje dobivaju sve detaljne statistike koje su im potrebne.
SPC grafikoni u stvarnom vremenu, grafikoni trendova volumena/visine/površine i toplinske karte grešaka ugrađeni su i automatski se ažuriraju.

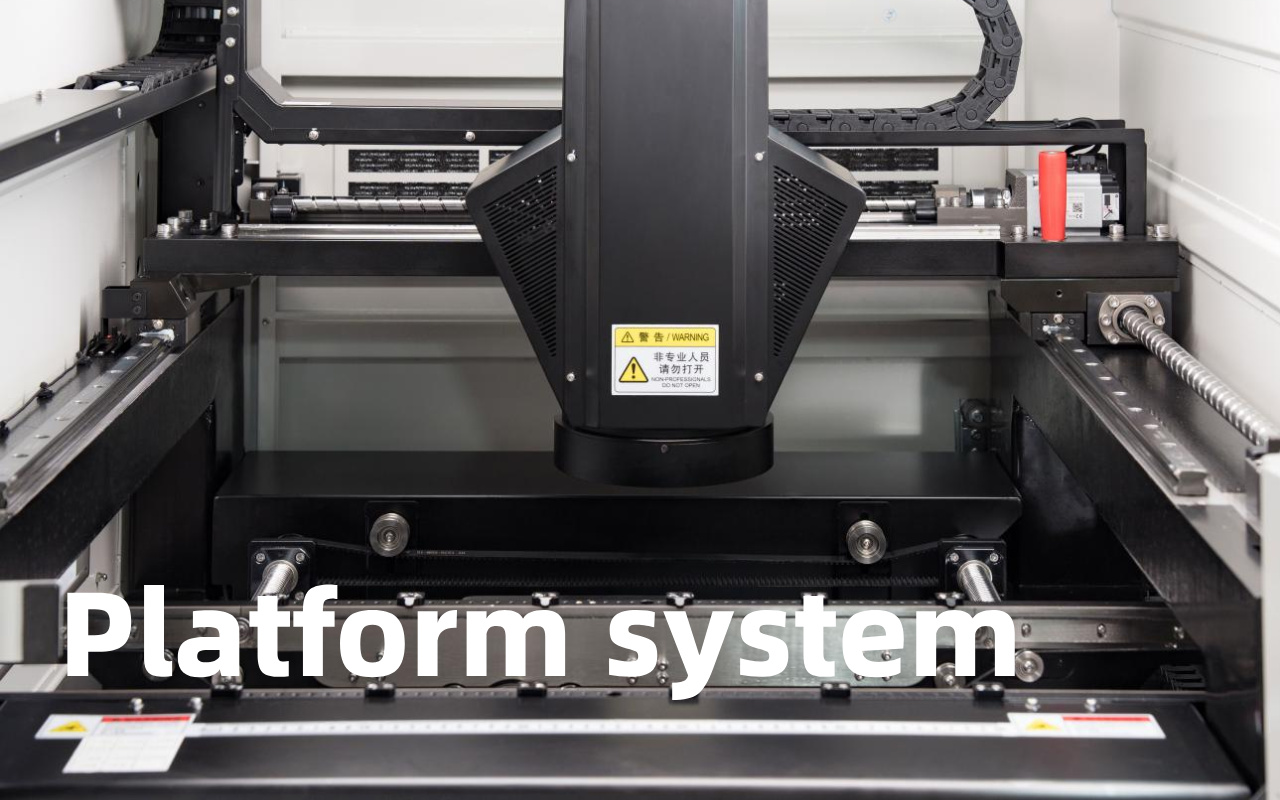

Cijeli stroj koristi ovjesnu strukturu lučnog mosta s X/Y osi koju pokreću neovisni visokoprecizni servo motori i linearne tračnice, potpuno isti dizajn koji se koristi u vrhunskim strojevima za podizanje i postavljanje.
Baza je jednodijelni teški lijevani okvir koji teži preko 800 kg, tako da su vibracije gotovo nulte čak i kada konopac radi punom brzinom. Pozicioniranje klizača koristi kuglični vijak + servo motor kako bi fotoaparat bio savršeno stabilan prije i poslije pomicanja.
Svi pokretni dijelovi zaštićeni su fleksibilnim kabelskim lancima zatvorenog spremnika, tako da čestice prašine i paste za lemljenje nikada ne ulaze u sustav za kretanje. Ovi mehanički izbori daju ICT SPI ponovljivost bolju od 1 μm tijekom godina rada 7 × 24.
Mnogi kupci navode da nakon tri godine još uvijek prolaze tvorničku kalibraciju s originalnom staklenom pločom – nisu potrebni skupi godišnji servisni ugovori.
Svaki ICT SPI standardno dolazi s automatskim podešavanjem širine transportera, sučeljem čitača bar koda, povratnom spregom zatvorene petlje za većinu marki pisača (DEK, GKG, Panasonic, Yamaha, Fuji itd.), punim SPC paketom i međuspremnikom NG ploče.
Popularne opcije uključuju kameru od 12 M-piksela za 01005 komponente, pokretnu traku s dvije trake za model S510D, rasvjetu u tornju, pomoćno napajanje UPS-a i komunikacijske module MES/CFX/Hermes.
Stroj radi na uobičajenom jednofaznom naponu od 220 V i potrebno mu je samo 5–6 bara čistog suhog zraka, tako da je instalacija obično gotova za jedan dan. Budući da je sve modularno, možete početi s osnovnim modelom danas i kasnije nadograditi kameru ili softver bez kupnje novog stroja. Ova fleksibilnost čini ICT vrlo popularnim među tvornicama koje planiraju rasti korak po korak.
1. Brzina: Uskladite vrijeme takta na liniji.
2. Točnost: 1 um za finu visinu.
3. Softver: Jednostavno programiranje, uvoz Gerbera.
4. Integracija: MES, povratne informacije pisača.
5. Veličina: odgovara vašim PCB pločama.
6. Kamera: 5M+ za detalje.
7. Usluga: Lokalna podrška.
8. Cijena: ravnoteža s povratom ulaganja.
- Specifikacije PCB-a
- Potrebe za volumenom
- Proračun
- Potrebne značajke
- Demo zahtjev
Ako SPI uštedi 2% kvarova na 100 tisuća ploča godišnje po 20 USD po ploči, to je ušteda od 40 tisuća USD. Stroj od 100 tisuća dolara vraća se za 2,5 godine, često brže.
1. Zamućenje fotoaparata: Čistite leću svaki dan.
2. Zastoj transportne trake: Provjerite senzore jednom tjedno.
3. Kvar svjetla: Zamijenite žarulje jednom godišnje.
4. Pad softvera: Redovito ažurirajte.
5. Odstupanje točnosti: Kalibrirajte mjesečno.
Svakodnevno: Očistite vanjski dio, provjerite poravnanja.
Tjedno: Pregledajte remene, podmažite vodilice.
Mjesečno: Potpuna kalibracija, sigurnosna kopija podataka.
Stroj držite u čistoj prostoriji s kontroliranom temperaturom. Koristite navlake kada su isključene. Izbjegavajte preopterećenja.
Zatvorena petlja šalje SPI podatke natrag radi automatske prilagodbe pisača, popravljajući probleme u stvarnom vremenu za dosljednu kvalitetu.
CFX za plug-and-play, Hermes za praćenje ploče, SECS/GEM za kontrolu cijele tvornice. To olakšava integraciju.
Pratite trendove, predvidite održavanje, pratite nedostatke. Povećava učinkovitost 20-30%.
