| Detalji | specifikacije |
|---|---|

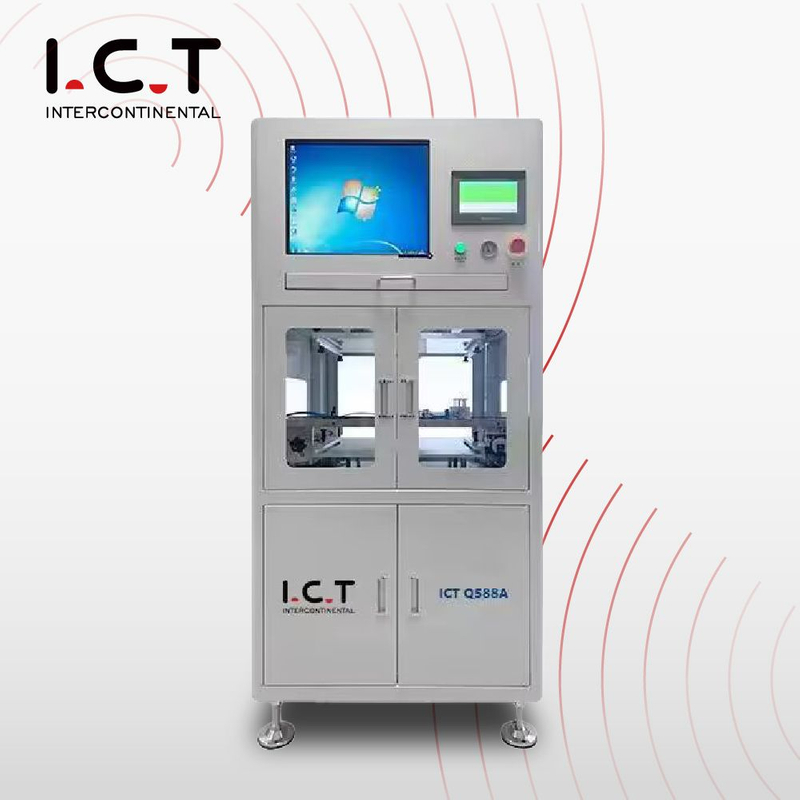

| Model | ICT-Q588A |
| PCB veličina | 500 mm x 350 mm (standardno) |
| Ispitne bodove | 256 bodova (standardno), 1024 boda (opcionalno) |
| Testirajte brzinu | 0,5 s/1024 boda (otvoreno/kratko) |
| 2ms ~ 40ms/korak (komponentni test) | |
| Promjena kartice | 128/priključak |
| Izolirane točke | 10 koraka po testu, može se automatski izolirati |
| Ispitni raspon | Otpor: 0,05 Ω ~ 100M Ω |
| Kapacitet: 1pf ~ 40MF | |
| Induktivnost: 1μH ~ 50H | |
| Diode: 0.1V ~ 9V | |
| Zener dioda: 0,1 V ~ 15 V | |
| Tranzistor: VCE zasićenje na 3 terminala | |
| FET: Testovi s tri priključka za VDS, CDS, RD (uključeno) | |
| Izvor signala | AC: 10mVpp ~ 10Vpp, DC: ±10mV ~ ±7,5V |
| Učestalost testiranja | AC: 100 ~ 100 KHz |
| Napajanje | AC: 220V, 50/60Hz, 3kW |
| Tlak zraka | 3~6 Kg/cm² |
| Dimenzija | 1000 mm x 750 mm x 1600 mm |
| Težina | cca. 350 kg |
| Operativni sustav | Win 7 (engleska verzija) |
| Procesor | Dvojezgreni 2,8 GHz ili više |
| Memorija | 2 GB |
| tvrdi disk | 1000 GB ili više |
| Prikaz | Zaslon od 19 inča |
| Printer | Epson pisač računa |
| Infracrvena zaštita | Da |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT pruža sveobuhvatna SMT proizvodna rješenja koja pokrivaju cijeli proces proizvodnje elektronike od početka do kraja. Naši sustavi integriraju rukovanje pločama, ispis paste za lemljenje, postavljanje komponenti velikom brzinom, inspekciju, lemljenje reflowom i fleksibilne opcije odvajanja uključujući PCB ruter za manje proizvodne potrebe. Podržavamo kupce potpunim planiranjem tvornice, odabirom opreme, profesionalnom instalacijom, obukom operatera i kontinuiranom optimizacijom. Ovaj sveobuhvatni pristup pomaže proizvođačima u industriji pametnih telefona, automobilskoj industriji, medicinskoj industriji i potrošačkoj elektronici da postignu veću učinkovitost, dosljednu kvalitetu i jaku konkurentsku prednost na današnjem tržištu.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMD PCB montažna linija | Ful-auto SMT montažna linija ključ u ruke |
| SMT punjač spremnika | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| SMT stroj za montažu | Precizno montira komponente na tiskane ploče. |
| BGA reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Videozapis o uspjehu korisnika
Godine 2026. ICT je uspješno isporučio potpuno automatiziranu SMT proizvodnu liniju kupcu u Portugalu, specijaliziranom za automobilsku elektroniku, posebno automobilska svjetla i kontrolere. Linija, koja je uključivala on-line ICT tester, bila je potpuno integrirana s ostalom ključnom opremom kao što su strojevi za odabir i postavljanje, sustavi za izradu šablona i peći za reflow. Naši inženjeri osigurali su instalaciju i obuku na licu mjesta, osiguravajući da linija bude operativna i optimizirana za proizvodnju. Kupac je izvijestio o značajnom poboljšanju učinkovitosti proizvodnje i kontrole kvalitete, zahvaljujući besprijekornoj integraciji testera u proizvodnu liniju.
| Servis i podrška u obuci
ICT nudi kompletna SMT rješenja koja integriraju sve strojeve u vaš proizvodni proces, uključujući On --line ICT Tester. Naši inženjeri vode kompletnu instalaciju, kalibraciju i integraciju cjelokupne opreme, osiguravajući besprijekornu komunikaciju i optimizirani tijek rada. Također pružamo detaljnu obuku vašim operaterima o radu stroja, postupcima testiranja i rješavanju problema. Uz 24/7 daljinsku podršku, osiguravamo da vaša proizvodna linija radi učinkovito, maksimizirajući vrijeme rada i minimizirajući kašnjenja.
| Što naši kupci kažu
ICT-ov On-line ICT Tester dosljedno je pomagao klijentima da poboljšaju učinkovitost proizvodnje i smanje vrijeme zastoja. Automatiziranjem testiranja unutar kruga, sustav se neprimjetno integrira u proizvodnu liniju, poboljšavajući ukupnu brzinu i točnost testiranja. Klijenti cijene korisničko sučelje, besprijekornu integraciju s postojećim sustavima i pouzdane performanse testera, što sve pridonosi povećanju produktivnosti i smanjenju operativnih prekida.
| Certifikati i standardi
ICT-ov mrežni ICT tester u skladu je s međunarodnim standardima, uključujući CE, RoHS i ISO9001, osiguravajući da naša oprema zadovoljava najviše razine sigurnosti, kvalitete i odgovornosti prema okolišu. Ovi certifikati potvrđuju da je naša oprema pouzdana, sigurna i usklađena s regulatornim standardima, pružajući vam pouzdano rješenje za vaše potrebe testiranja PCB-a.
| O ICT tvrtki i tvornici
S više od 20 godina iskustva, ICT je specijaliziran za pružanje cjelovitih rješenja za proizvodne linije SMT, DIP i Coating. Naš tim inženjera blisko surađuje s klijentima na projektiranju, instaliranju i optimiziranju njihovih proizvodnih linija. Od instalacije opreme do stalne tehničke podrške, osiguravamo da svaki stroj radi besprijekorno zajedno. Naša cjelovita rješenja pomažu smanjiti vrijeme zastoja, povećati učinkovitost proizvodnje i poboljšati kvalitetu proizvoda, podržavajući tvornice u više od 70 zemalja.
