U brzo napredujućem polju energetske elektronike, reflow lemljenje igra ključnu ulogu u sastavljanju uređaja za kontrolu napajanja kao što su pretvarači, izvori napajanja i sustavi električnih vozila (EV). Ove su komponente bitne u upravljanju pretvorbom i distribucijom energije, često u aplikacijama velike snage.
Međutim, izazovi povezani s reflow lemljenjem za energetsku elektroniku PCBA (Printed Circuit Board Assembly) su značajni zbog jedinstvenih zahtjeva energetskih komponenti.
Ovaj članak govori o glavnim izazovima lemljenja reflowom s kojima se susreće energetska elektronika, uključujući upravljanje toplinom, iskrivljenje PCB-a, nedostatke lemljenja i optimizaciju temperaturnih profila.
Osim toga, istražit ćemo napredne tehnike i integraciju automatizacije i kontrole kvalitete kako bismo poboljšali proces lemljenja reflowom za energetsku elektroniku.
Energetska elektronika često uključuje komponente velike snage poput energetskih poluvodiča i velikih kondenzatora, koji obično imaju veliku toplinsku masu. To znači da im treba više vremena da se zagriju i ohlade u usporedbi s manjim komponentama. Kod reflow lemljenja ključno je postizanje ravnomjernog zagrijavanja preko cijele tiskane ploče. Prisutnost komponenti visoke toplinske mase može uzrokovati neravnomjerno zagrijavanje, što dovodi do lokalnih varijacija temperature koje mogu ugroziti integritet lemljenog spoja.
To je osobito problematično kada se radi o osjetljivim komponentama koje su osjetljive na pretjeranu toplinu, zbog čega je ujednačena kontrola temperature kritična za visokokvalitetno lemljenje.
Još jedan toplinski izazov kod PCBA reflow lemljenja u energetskoj elektronici je rizik od toplinskog udara. Visoki toplinski gradijenti stvoreni tijekom faza zagrijavanja i hlađenja ponovnog lemljenja mogu uzrokovati širenje i skupljanje komponenti različitim brzinama. Ova razlika u širenju može dovesti do pucanja ili loma komponenti, posebno u modulima velike snage koji imaju složen dizajn.
Osim toga, lemljeni spojevi mogu pokvariti ako je promjena temperature prebrza. Upravljanje toplinskim profilima i smanjenje vjerojatnosti toplinskog udara ključno je za osiguranje dugoročne pouzdanosti i performansi.

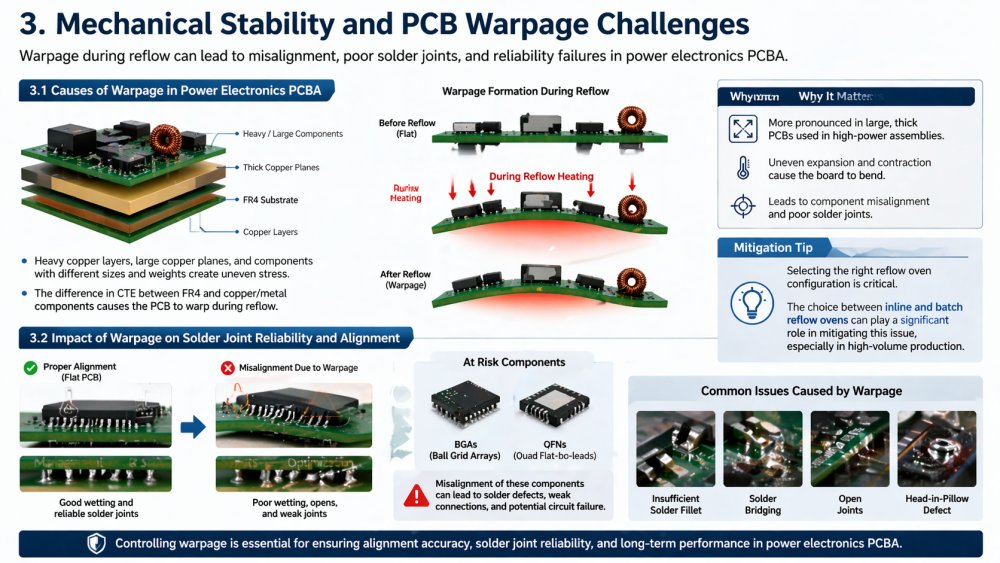

PCB-ovi energetske elektronike često imaju teške bakrene slojeve, velike bakrene ravnine i razne komponente različitih veličina i težina. Razlika u koeficijentima toplinske ekspanzije (CTE) između PCB materijala (obično FR4) i bakra ili drugih metalnih komponenti može uzrokovati krivljenje PCB-a. Do savijanja dolazi kada je PCB izložen toplini procesa reflowa i može dovesti do neusklađenosti komponenti, što zauzvrat rezultira lošim lemljenim spojevima.
Deformacija je izraženija u sklopovima velike snage gdje su veličina i debljina PCB-a veće za smještaj teških komponenti.
Iskrivljenje može značajno utjecati na poravnanje komponenti tijekom procesa lemljenja reflowom, što zauzvrat utječe na kvalitetu lemljenog spoja. Neporavnate komponente sklone su slabom vlaženju, što rezultira nepouzdanim lemljenim spojevima.
Izbor između inline i batch reflow peći može igrati značajnu ulogu u ublažavanju ovog problema, posebno u proizvodnji velike količine.'
Na primjer, komponente poput BGA (Ball Grid Arrays) i QFN (Quad Flat No-leads) posebno su osjetljive na neusklađenost tijekom lemljenja. Ako se komponente pomaknu zbog iskrivljenja PCB-a, lemni spojevi se mogu oblikovati nepravilno, što dovodi do slabih spojeva koji bi u konačnici mogli rezultirati kvarom kruga.

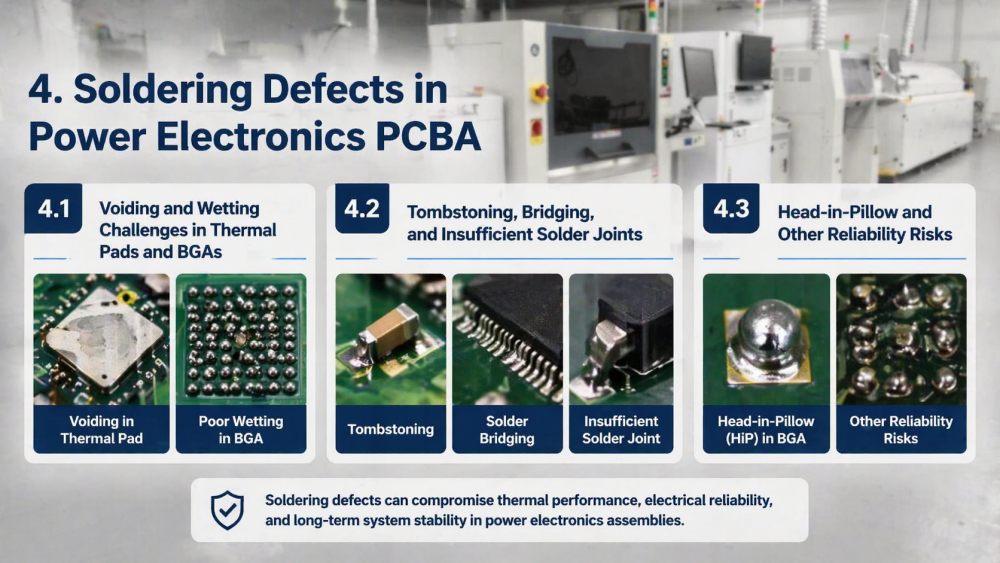

Pražnjenje se odnosi na stvaranje zračnih džepova ispod lemljenog spoja, što može oslabiti spoj. U PCBA energetskoj elektronici, praznine su osobito česte u termalnim jastučićima i BGA, gdje velike kontaktne površine imaju tendenciju zadržavanja zraka tijekom procesa lemljenja. Neadekvatno vlaženje ovih velikih jastučića može dodatno pogoršati problem, jer lem ne uspijeva potpuno prianjati na jastučić, stvarajući slabe spojeve koji utječu na toplinske i električne performanse. Osiguravanje odgovarajućeg vlaženja ključno je za pouzdane lemljene spojeve u sklopovima energetske elektronike.
Tombstoneing, fenomen gdje se jedan kraj komponente odiže od PCB-a tijekom lemljenja, čest je problem u PCBA-u energetske elektronike. To je često uzrokovano neuravnoteženim zagrijavanjem ili nedostatkom paste za lemljenje. Slično tome, lemljeni mostovi (neželjeni lemljeni spojevi između susjednih vodova) i nedovoljno lemljenih spojeva (gdje nema dovoljno lema za stvaranje pouzdanog spoja) uobičajeni su problemi koji se mogu pojaviti zbog nedosljedne primjene paste za lemljenje ili netočnih profila reflowa. Ovi nedostaci smanjuju ukupnu pouzdanost proizvoda i povećavaju vjerojatnost kvara.
Head-in-pillow (HiP) još je jedan nedostatak koji se često opaža u BGA-ovima, a uzrokovan je slabim vlaženjem lemne kuglice. Do ovog kvara dolazi kada kuglica za lemljenje ne uspije u potpunosti namočiti podlogu, ostavljajući kuglicu da visi preko podloge poput "glave u jastuku".
Ovo stanje smanjuje snagu veze i može dovesti do kvara pod stresom. Prisutnost HiP-a može biti posebno štetna u energetskoj elektronici visoke pouzdanosti gdje su robusni spojevi ključni za stabilnost sustava.
Profil temperature reflowa igra ključnu ulogu u osiguravanju kvalitete lemljenih spojeva i minimiziranju nedostataka. U PCBA energetskoj elektronici, optimizacija temperaturnog profila je kritična zbog različite toplinske mase različitih komponenti.
Odabir prave reflow pećnice ključan je za zadovoljavanje ovih potreba.
Faza predgrijavanja mora osigurati ravnomjerno zagrijavanje bez opterećenja komponenti, dok faza namakanja omogućuje toplinsku ujednačenost prije postizanja vrhunca reflowa. Faza hlađenja mora biti postupna kako bi se spriječio toplinski šok.
Uravnoteženje svih ovih faza učinkovito osigurava da komponente velike snage dožive minimalno toplinsko naprezanje dok se postižu visokokvalitetni lemljeni spojevi.
Sa sve većom upotrebom lemova bez olova, profili temperature reflowa moraju se prilagoditi kako bi se prilagodili višim temperaturama taljenja ovih lemova.
Odabir prave peći za reflow bez olova ključan je za rješavanje ovih izazova. Osim toga, dizajni visoke gustoće često imaju komponente koje su čvrsto nabijene jedna uz drugu, što dodatno komplicira proces grijanja.
Kako bi se postigli dosljedni rezultati lemljenja, profili se moraju prilagoditi kako bi se uzela u obzir povećana složenost ovih dizajna.

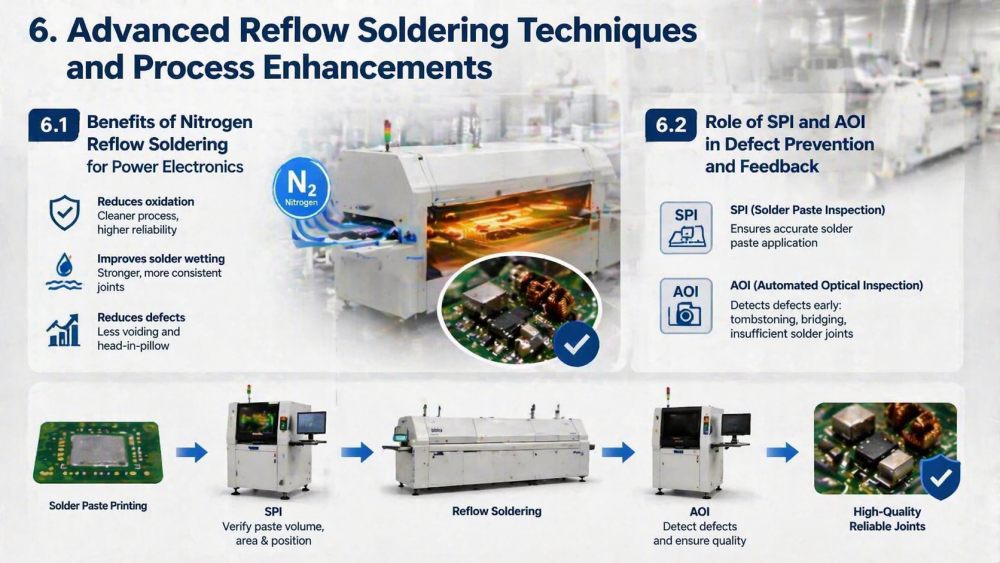

Lemljenje s refluksom dušika pokazalo se kao vrijedno rješenje za PCBA elektroniku snage zbog svoje sposobnosti smanjenja oksidacije i poboljšanja vlaženja lemljenja. Okolina dušika sprječava stvaranje oksida na komponentama i lemnim pločama, osiguravajući visokokvalitetne spojeve.
Za energetsku elektroniku s komponentama visoke gustoće i kritičnim zahtjevima za performansama, reflow dušika pruža poboljšanu pouzdanost poboljšanjem konzistencije lemljenih spojeva i smanjenjem nedostataka kao što su praznine i head-in-pillow.
Inspekcija paste za lemljenje (SPI) i automatizirana optička inspekcija (AOI) igraju ključnu ulogu u sprječavanju kvarova i povratnim informacijama u stvarnom vremenu tijekom procesa lemljenja reflowom.
SPI osigurava točnu primjenu paste za lemljenje, dok AOI otkriva nedostatke poput nadgrobnih spomenika, premošćavanja i nedovoljno lemljenih spojeva rano u procesu.
Integriranjem ovih sustava inspekcije u proces reflowa, proizvođači mogu minimizirati nedostatke i poboljšati ukupni učinak PCBA energetske elektronike.
Integracija reflow lemljenja s inline sustavima inspekcije kao što su SPI i AOI omogućuje proizvođačima postizanje kontrole kvalitete u stvarnom vremenu. Ova integracija ne samo da osigurava trenutno otkrivanje nedostataka, već također omogućuje kontinuirano praćenje procesa.
Povratne informacije u stvarnom vremenu omogućuju operaterima da brzo prilagode proces, smanjujući šanse za nedostatke i poboljšavajući ukupnu učinkovitost proizvodnje.
Uključivanje sustava praćenja procesa i sljedivosti u stvarnom vremenu u proces reflow lemljenja povećava stabilnost procesa. Proizvođači mogu pratiti svaki aspekt proizvodnog procesa, od nanošenja paste za lemljenje do završnog pregleda.
To omogućuje kontinuirano poboljšanje, jer operateri mogu identificirati obrasce, implementirati korektivne radnje i spriječiti ponovno pojavljivanje nedostataka.
Studija slučaja sklopova pretvarača velike snage ilustrira kako krivljenje može utjecati na poravnanje komponenti i pouzdanost lemljenih spojeva. Optimiziranjem temperaturnih profila i korištenjem kontroliranih stupnjeva hlađenja, tvrtka je uspjela značajno smanjiti krivljenje i postići dosljedne lemljene spojeve. To je rezultiralo poboljšanom pouzdanošću proizvoda i performansama u aplikacijama velike snage.
Druga studija slučaja pokazuje kako su optimizacija temperaturnih profila i integracija AOI sustava doveli do poboljšanog prinosa u proizvodnji energetske elektronike. Tvrtka je primijetila značajno smanjenje nedostataka kao što su šupljine, premošćenja i nedovoljno lemljenih spojeva, što je rezultiralo većom učinkovitošću proizvodnje i nižim troškovima prerade.
Kako potražnja za ekološki prihvatljivim proizvodnim procesima raste, elektronska industrija istražuje nove materijale koji su održivi i učinkoviti u aplikacijama velike snage.
Napredak u materijalima, kao što je lem bez olova s poboljšanim performansama, mijenja način na koji se provodi lemljenje reflowom, s fokusom na smanjenje utjecaja na okoliš uz održavanje visoke pouzdanosti.
Upotreba sustava za profiliranje vođenih umjetnom inteligencijom je u porastu, nudeći precizniju kontrolu nad postupkom reflow lemljenja. AI sustavi mogu predvidjeti fluktuacije temperature, prilagoditi profile u stvarnom vremenu i poboljšati ukupnu učinkovitost proizvodnje.
Ove inovacije pokreću pomak prema održivijim i učinkovitijim proizvodnim procesima, što u konačnici pridonosi rastu energetske elektronike.
Zaključno, reflow lemljenje u energetskoj elektronici PCBA postavlja jedinstvene izazove, uključujući upravljanje toplinom, iskrivljenje PCB-a i nedostatke lemljenja. Međutim, s napretkom u optimizaciji temperaturnog profila, lemljenju s dušikom i automatiziranom inspekcijom, proizvođači mogu prevladati te izazove i poboljšati pouzdanost proizvoda. Kako se industrija kreće prema ekološki prihvatljivijim procesima i profiliranju vođenom umjetnom inteligencijom, budućnost reflow lemljenja energetske elektronike izgleda obećavajuće, s većom učinkovitošću i održivošću na horizontu.
