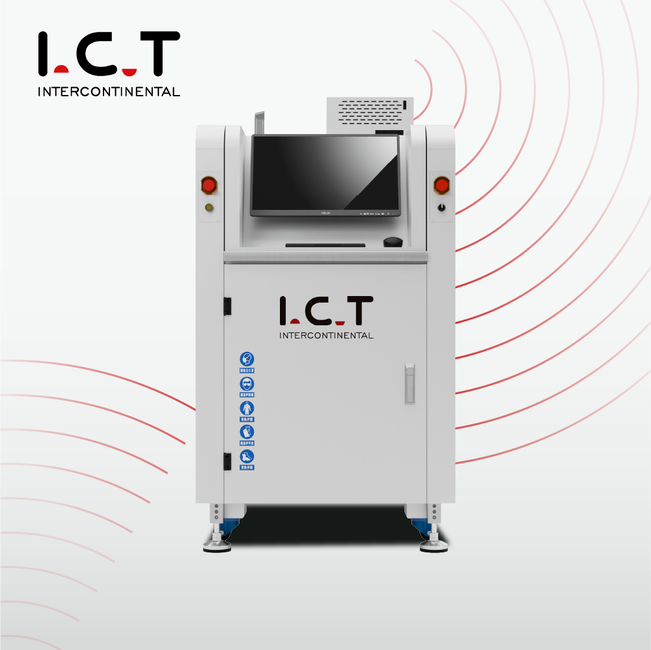

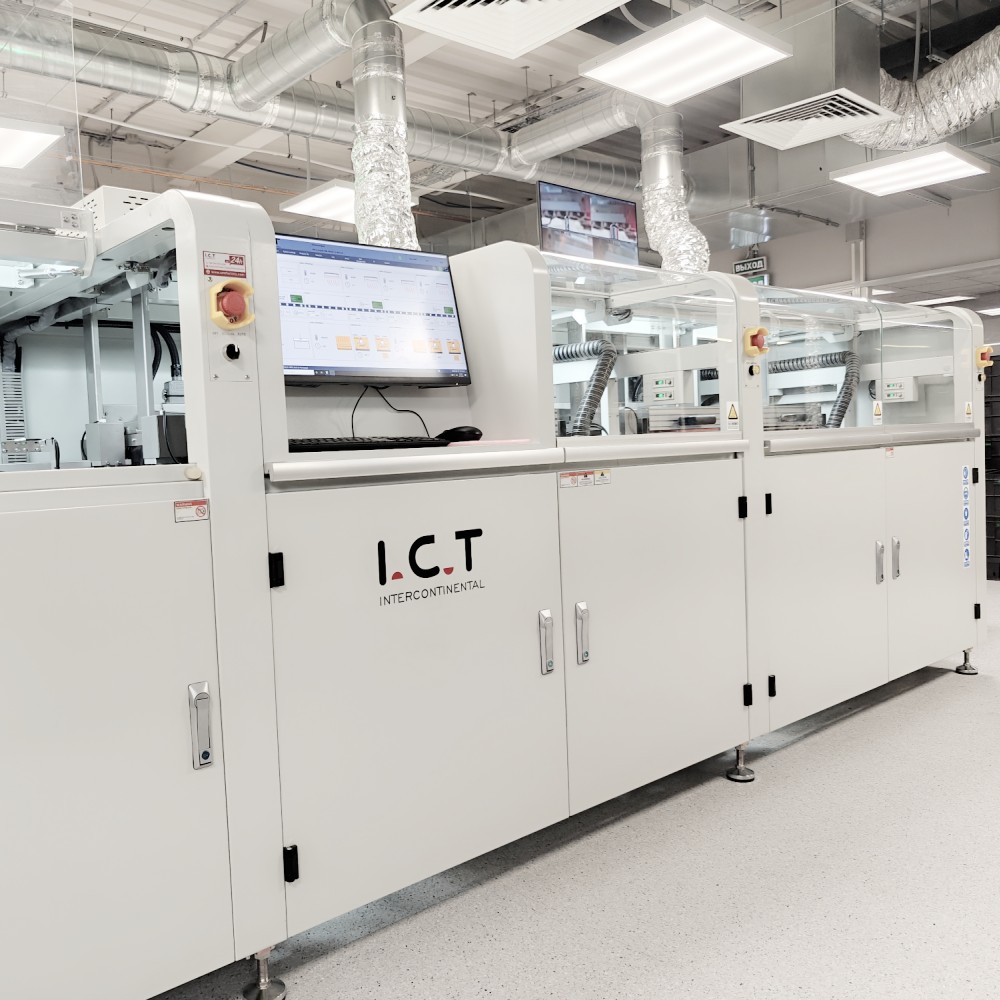

| Inline Selektivni valni lemni stroj SS530
Inline Selective Wave Lemljenje SS530/550, izrađen od strane ICT-a u Kini, najbolji je izbor za učinkovito lemljenje kroz rupe na PCB-u. Dizajniran za proizvodnju velike količine, održava PCB-ove postojanim dok pomiče raspršivač i platformu za lemljenje, osiguravajući preciznost za industrije poput automobilske industrije i opskrbe električnom energijom. Potpuna PC kontrola omogućuje vam postavljanje i spremanje putanje, temperature i pojedinosti o toku, nudeći izvrsnu sljedivost. Njegov modularni SMEMA sustav odgovara svakoj liniji, s automatskom kalibracijom valova i CCD poravnanjem održavajući visoku kvalitetu. Kao kompaktni linijski sustav za lemljenje sa selektivnim valovima, štedi prostor uz pouzdanu izvedbu. 26 godina stručnosti ICT-a čini ga pouzdanim globalnim rješenjem.
| Popis opreme za DIP liniju
PCB stroj za lemljenje sa selektivnim valovima ima pametni sustav fluksa za savršenu primjenu. Koristi njemački visokofrekventni pulsni ventil za raspršivanje sićušnih točkica fluksa s krutim sadržajem ispod 10%, smanjujući otpad. Posuda hvata ostatke za jednostavno čišćenje, a mlaznica na XY platformi pogađa preciznost od 0,02 mm. Tlačni spremnici održavaju stabilan protok fluksa, a japanski SMC dijelovi osiguravaju nesmetan rad. Vizualni mjerači na prednjoj strani pojednostavljuju provjere, što ga čini idealnim za prometne linije kojima su potrebni čisti, dosljedni rezultati.
Sustav predgrijanja u ovom stroju za lemljenje sa selektivnim valovima učinkovito priprema ploče. Uključuje podesivo donje IR grijanje i gornji vrući zrak za ravnomjernu toplinu u širokom području, dostižući 150°C za oko 15 minuta. Pamuk na visokim temperaturama zatvara toplinu, koristeći dijelove vrhunskih marki za stabilnost. Plug-in dizajn ne zahtijeva alate za održavanje, što smanjuje vrijeme zastoja. Ova postavka osigurava snažne spojeve i pogreške pri rezanju, savršene za brzu proizvodnju.
Sustav lemljenja blista naprednom tehnologijom u Inline Selektivnom valovitom stroju za lemljenje. Švedska pumpa PRECIMETER održava val lemljenja stabilnim, uz softver koji kontrolira temperature i protok N2. Posuda od nehrđajućeg čelika s premazom protiv korozije (ili opcijom od titana) brzo se zagrijava pomoću lijevanog željeza, dok N2 smanjuje talog za čiste spojeve. Rukuje se teškim komponentama poput vojne opreme, pružajući svaki put visokopouzdane varove.
Prijenosni sustav osigurava glatki protok PCB-a u ovom kompaktnom inline sustavu za lemljenje sa selektivnim valovima. Izrađen od čvrstih profila i valjaka, podržava do 20 kg tereta s bočnim i gornjim stezaljkama. Japanski motori ga pokreću na visini od 900 mm, uklapajući se u SMEMA linije bez sudara. Mrežne zamjene pokreću proizvodnju, što je čini fleksibilnom prilagodbom za uske tvornice.
Kontrola je solidna u PCB stroju za lemljenje sa selektivnim valovima s Keyence PLC sustavom koji zadovoljava standarde CE i Industrija 4.0. Globalni dijelovi i Cat-6 kabeli osiguravaju brzu, stabilnu komunikaciju, povećavajući kapacitet po potrebi. Prati podatke za svako pokretanje, pomažući u ranom otkrivanju problema. Ova postavka glatko pokreće stroj, podržavajući zahtjeve moderne proizvodnje.
Operativni sustav čini ovaj Inline Selektivni Valni Lemni Stroj lakim za korištenje. Vođeno CCD programiranje ubrzava postavljanje, s načinom slike za provjeru koordinata i praćenje u stvarnom vremenu jednim klikom. Odaberite kineski, engleski ili druge jezike i povežite se na MES za WiFi ažuriranja. Podaci prate svaku točku lemljenja, skraćujući vrijeme obuke za nove korisnike u brzim trgovinama.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
ICT inženjeri posjetili su europsku tvrtku za automobilske baterije kako bi podržali stroj za lemljenje s linijskim selektivnim valom SS550. Videozapis prikazuje njegovu 4-cilindričnu postavu, precizno prskanje topitelja i lemljenje stabilnim valovima. Automatska kalibracija održava savršenu visinu, a N2 grijanje reže talog za čiste spojeve. Obuka na licu mjesta i demonstracije postižu velike brzine, a paketi baterija klijenta pokazuju vrhunsku kvalitetu. Brza usluga ICT-a pretvorila je posjet u poticaj proizvodnje, zaradivši visoke ocjene od tima.

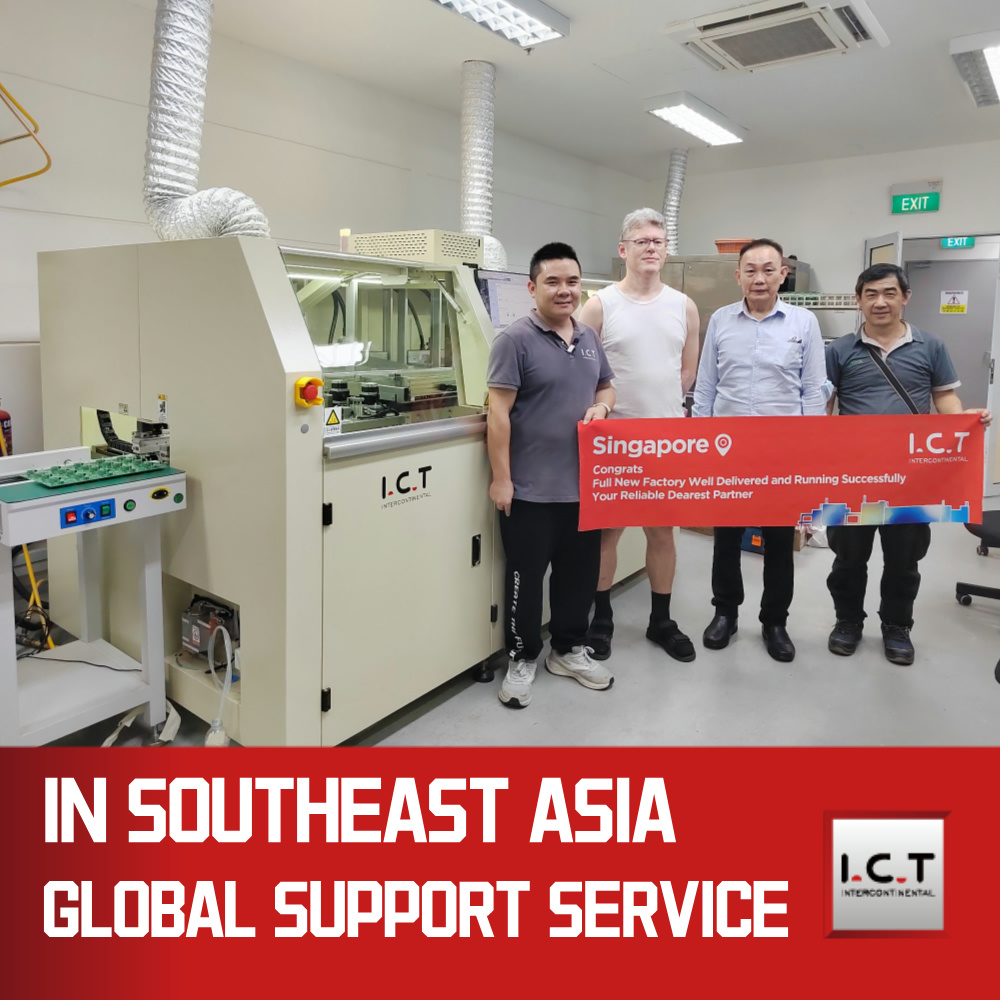

| Stručna služba i obuka
ICT nudi potpunu podršku za Inline Selective Wave Soldering Machine s instalacijom na licu mjesta i pomoći 24/7. Naši obučeni inženjeri bave se postavljanjem, popravcima i podešavanjima, dok obuka pokriva osnove rada i održavanja. Daljinska podrška i redovite napojnice prilagođavaju se vašim potrebama. S 26 godina u SMT-u, optimiziramo vašu liniju za učinkovitost. Dugoročni planovi uključuju preglede, osiguravajući da s nama rastete bezbrižno.

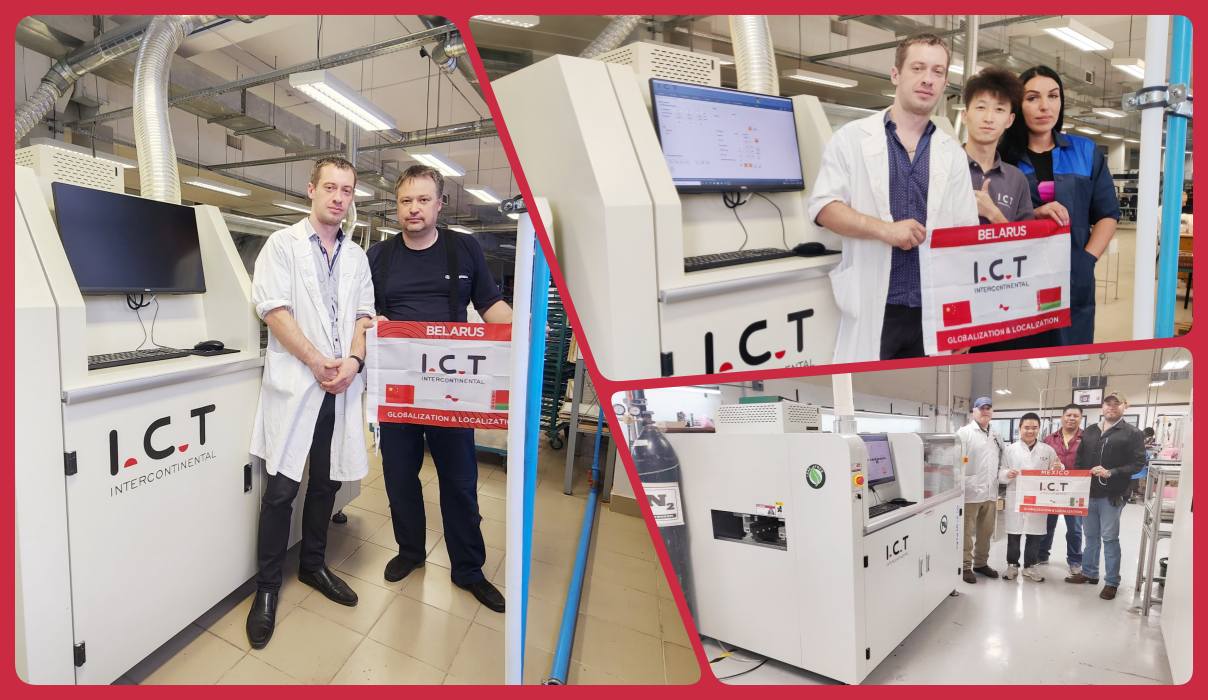

| Povratne informacije kupca
Klijenti hvale ICT inženjere za njihovu stručnost i brze popravke na Inline Selektivnom valovitom lemnom stroju—uvijek na mjestu. Stabilno lemljenje stroja i visoke stope prolaza ističu se, uz sigurno, čvrsto pakiranje koje osigurava isporuku. Brzi odgovori na probleme održavaju redove, a jedan korisnik je rekao: 'Brzina vašeg tima je nenadmašna'. Ovo gradi snažno povjerenje u ICT
| Certifikati industrije
Stroj za lemljenje s linijskim selektivnim valom ima certifikate CE, RoHS i ISO9001, zadovoljavajući globalne standarde sigurnosti i kvalitete. Patenti ICT-a za valnu tehnologiju i sustave fluksa pokazuju inovativnost. Ove vjerodajnice dokazuju našu predanost pouzdanoj, ekološki prihvatljivoj opremi kojoj možete vjerovati diljem svijeta.
| O ICT tvrtki i tvornici
ICT predvodi SMT s vlastitim istraživanjem i razvojem i tri tvornice, narastajući na 89 zaposlenika tijekom 26 godina. Opslužujemo 1600+ klijenata u 72 zemlje, od auto do LED linija, sa strogim testiranjem i sustavima kvalitete. Naš kompaktni linijski sustav lemljenja sa selektivnim valovima odgovara svakom prostoru, uz podršku globalne podrške. Svakodnevno unosimo inovacije, gradeći partnerstva s više vrijednosti za uspjeh vaše tvornice.
