ICT-SS430
I.C.T
Selective Wave Solder Equipment
| Off-line oprema za lemljenje sa selektivnim valom

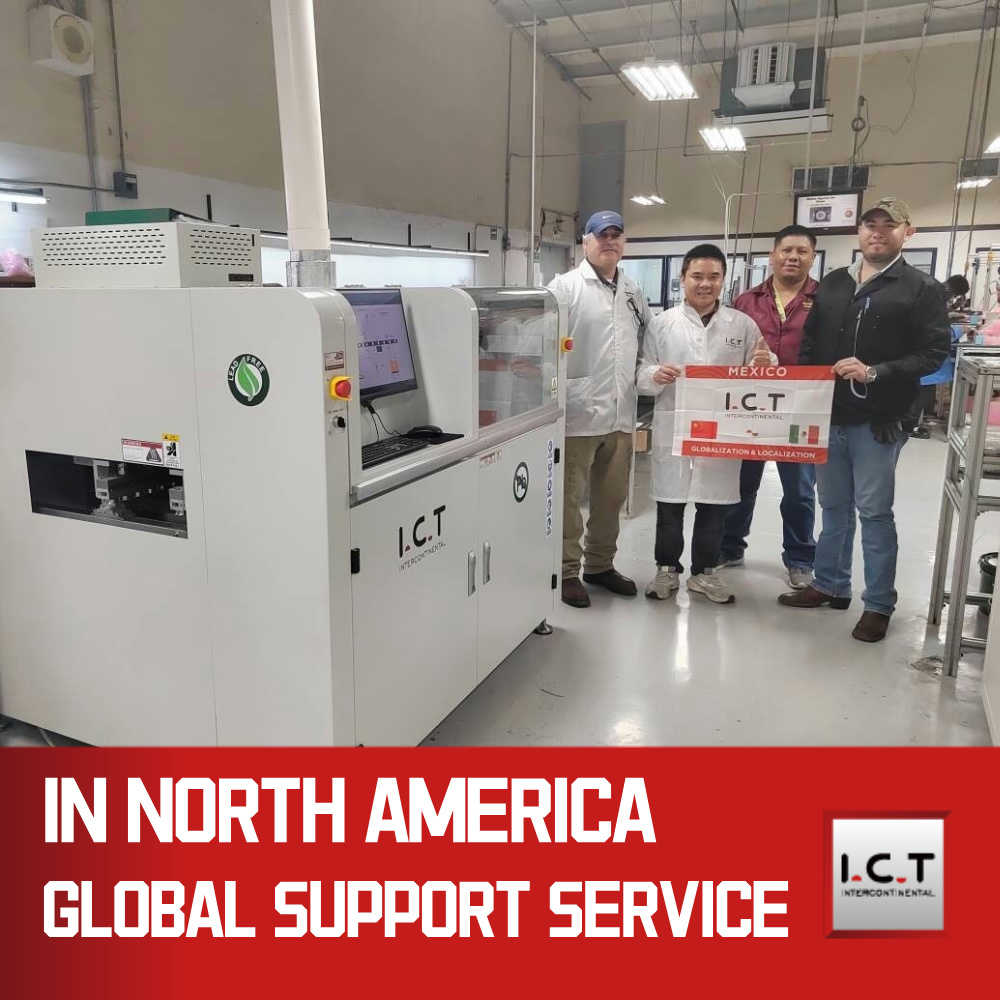

ICT izvanmrežni stroj za lemljenje s selektivnim valovima sustav je visokih performansi razvijen u Kini za fleksibilne viševalne potrebe u linijama velikog volumena. PCB ostaje fiksiran dok se sprej i platforma za lemljenje pomiču za točne rezultate. N2 online grijanje savršeno vlaži lem i smanjuje talog. Potpuna PC kontrola postavlja putanje, temperature, fluks, vrste lemljenja, N2, sa spremljenim izbornicima za sljedivost. Automatska kalibracija visine vala nakon svake tiskane ploče osigurava stabilnost.
Pozicioniranje CCD oznake provjerava svaku ploču. Lagani stol od lijevanog aluminija s Panasonicovim servoima i linearnim tračnicama kreće se brzo, tiho. Njemački mlazni ventil raspršuje sitne točkice fluksa, čvrste ispod 10%. Tlačni spremnik održava tok stabilnim. Njemačka elektromagnetska pumpa osigurava pouzdane vrhove. Ti posuda za lemljenje s grijačem od lijevanog željeza izbjegava curenje, brzo se zagrijava. Ova oprema za selektivno valovito lemljenje ističe se kao selektivni stroj za lemljenje PCB ploča.
| Popis opreme za DIP liniju
Njemački visokofrekventni pulsni injekcijski ventil proizvodi male, precizne točke protoka s udjelom krutih tvari ispod 10%. Dodatna detekcija zastoja. Pladanj hvata ostatke za jednostavno čišćenje. Mlaznica na XY platformi ponavlja se do 0,02 mm. Tlačni spremnik stabilizira protok neovisno o razini. Visoko precizni mjerač protoka otporan na koroziju kontrolira izlaz. Japanska SMC pneumatika za pouzdanost. Nadgradni mjerači za vizualne provjere. Humanizirani vanjski dizajn pomaže u radu. SMC automatska pumpa osigurava stalnu opskrbu. Ovaj modul fluksa u opremi za lemljenje sa selektivnim valom pouzdano nanosi jednoličan premaz na točke kroz otvore.
Donje IR predgrijanje dolazi standardno s podesivim položajem. Dodatni gornji IR grijač ili konvekcija vrućeg zraka. Struktura projektirana za povećanje učinkovite zone grijanja. Puna okružujuća visokotemperaturna pamučna izolacija održava konstantne temperature. Komponente koje stvaraju toplinu, vodljivi dijelovi i motori vodećih marki osiguravaju dugotrajne performanse. Održavanje koristi jednostavan plug-in dizajn za brz pristup bez alata. Ovaj stupanj predgrijavanja u opremi za lemljenje s valovima aktivira fluks i smanjuje toplinski stres na PCB-u prije kontakta s valom.
Njemačka elektromagnetska pumpa jamči stabilne, pouzdane vrhove valova. Softver konfigurira temperaturu lema, N2, visinu vala, kalibraciju. Ti lonac sprječava curenje, vanjski grijač od lijevanog željeza za robusno, brzo zagrijavanje. N2 inline grijanje poboljšava vlaženje, smanjuje talog. Stabilnost prskanja kositra najbolja u klasi. CCD nadzor u stvarnom vremenu s 900-satnom video sljedljivošću. Vizualno programiranje povećava brzinu. Lagani XYZ modul visoke preciznosti sa servosima i reduktorima velike brzine. Zatvoreni protiv zagađenja. Omron senzori za točan pokret. Automatsko čišćenje mlaznica praškom, fleksibilna učestalost. SICK laser beskontaktno detektira visinu vala. Pametan mehanizam za čišćenje i mjerenje. Ova jezgra osigurava besprijekorne spojeve u selektivnom PCB lemnom stroju.
Racionalni profili specijalnog materijala osiguravaju strukturnu stabilnost i jednostavan pristup održavanju. Prijenos se sastoji od tri valjkasta dijela za glatko kretanje ploče. PCBA osiguran bočnim stezaljkama i sustavom gornjih stezaljki tijekom cijelog procesa. Podebljana prilagođena tračnica nosi do 20 kg opterećenja. Rukuje PCB veličinama do 400x500 mm, debljine 0,5-6,0 mm, sa 120 mm gornjim i 60 mm donjim razmakom. Smjer naprijed-natrag, modul visoke preciznosti za pozicioniranje. Besprijekorno integrira fluks, predgrijavanje, lemljenje. Ovaj prijenos u izvanmrežnom stroju za lemljenje sa selektivnim valom podržava učinkovito, pouzdano rukovanje PCB-om.
Vrhunski PLC s kontrolom sabirnice modula osigurava stabilan, skalabilan rad. Zadovoljava standarde CE i Industriju 4.0 s podnim dizajnom. Integrira temeljnu kontrolu modula za lemljenje za povećanu propusnost uz zadržavanje pouzdanosti. Primjenjuje visokokvalitetne stabilne električne komponente širom svijeta. Cat-6 mrežni kabel omogućuje brži prijenos podataka i brze radnje. Vođeno programiranje olakšava postavljanje. CCD brzo programiranje automatski otkriva vrste mlaznica. Programiranje slike inteligentno ispravlja i provjerava koordinate. Vizualizacija podataka u stvarnom vremenu, CCD nadzorni prekidač s jednom tipkom. Više jezika: kineski, engleski, japanski, ruski. Ovaj upravljački sustav u selektivnom stroju za lemljenje PCB-a omogućuje potpunu sljedivost parametara.
Operativni sustav ima vođeno programiranje za jednostavnost korak po korak. CCD funkcija brzog programiranja s automatskom identifikacijom tipa mlaznice. Programiranje na temelju slike omogućuje korekciju koordinata i inteligentnu provjeru. Sučelje jasno prikazuje vizualizaciju podataka u stvarnom vremenu. Prebacite se na praćenje CCD lemljenja u stvarnom vremenu jednim gumbom. Promjena jezika: kineski, engleski, japanski, ruski, drugi. Inteligencija uključuje MES standarde, WIFI vezu, online nadogradnju softvera, daljinsko upravljanje. Alarm ljudskim glasom i alarmno svjetlo za prilagodbu. Podaci o lemljenju mogu se pratiti kako bi se potvrdio proces svake točke. Ovo korisničko sučelje u opremi za selektivno valno lemljenje odgovara operaterima svih razina.
| Specifikacija
Izvanmrežni stroj za lemljenje sa selektivnim valom | |
Model | ICT SS430 |
Spremnik za skladištenje fluksa | 1L |
Podrška za Flux | Flux alarm, automatski |
Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set |
Veličina mlaznice za raspršivanje | 130um (opcija 180, 210um) |
Spray Raspon | 3~8 mm |
Brzina prskanja | 0~20 mm/s |
Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s |
Preciznost prskanja | 0,1 mm |
Tlak prskanja | 0,05~0,1 MPa |
Način predgrijavanja | IC grijanje |
Područje predgrijavanja | D500mm*Š500mm |
Preciznost lemljenja | ±0,25 mm |
Nadzor lemljenja | CCD |
Kapacitet lemljenja | 12 kg |
Max PCB veličina | 500*500 mm |
Max PCB veličina | 60 mm |
Debljina pcb | 0,5-6,0 mm |
PCB težina | <20kg |
Operativni sustav | Windows10 |
Napajanje | 220VAC±10%, 50/60HZ |
Dimenzija | D1400*Š2580*V1722 mm |
Težina | Otprilike: 700 kg |
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
Godine 2025. klijent iz Vijetnama posjetio je ICT tvornicu radi strojnog prihvaćanja opreme za lemljenje sa selektivnim valovima koja opskrbljuje poznatu svjetsku marku kamera. Inženjeri su demonstrirali testove na uzorcima PCB-a, pokazujući precizno raspršivanje fluksa, stabilan valni kontakt i visokokvalitetne spojeve. Pružili su obuku o programiranju putanje, postavljanju parametara na računalu, kalibraciji valova i održavanju. Klijenti su gledali CCD nadzor u stvarnom vremenu. Praktične sesije pokrivale su rješavanje problema i automatsko čišćenje. Posjet je potvrdio besprijekoran integracijski potencijal. Ističe predanost ICT-a stručnoj podršci diljem svijeta s izvanmrežnim strojem za selektivno valovito lemljenje.
| Profesionalna usluga i obuka
ICT nudi potpunu instalaciju, održavanje, podršku, obuku za rad bez brige. 20 inženjera bavi se analizom, planiranjem, optimizacijom u PCBA/DIP. Cover operacije, prilagodbe. Obuka uključuje PC kontrole, sljedivost, nadogradnje. Posjeti tvornicama poput Vijetnama donose praktične vještine. Uslužite 1600+ klijenata u 72 zemlje s brzim odgovorom. Daljinska pomoć, rezervni dijelovi osiguravaju dugoročnu učinkovitost opreme za lemljenje s valovima.
| Pohvale kupaca
Klijenti hvale inženjere za vještu, strpljivu obuku tijekom demonstracija i instalacija. Oni pohvaljuju opremu za lemljenje s selektivnim valovima za preciznu primjenu, stabilne valove, jednostavne kontrole koje povećavaju prinose. Sigurno pakiranje sprječava oštećenje prilikom transporta. Brzi odgovori brzo rješavaju probleme. Jedan je primijetio značajno poboljšanje prolaznosti. Pouzdana oprema i usluga čine ICT pouzdanim.
| Certifikati industrije
ICT posjeduje CE, RoHS, ISO9001, više patenata. CE provjerava sigurnost, RoHS osigurava eko-materijale, ISO9001 upravlja kvalitetom. Patenti štite mlazne ventile, pumpe, laserske sustave. Oni potvrđuju usklađenu, ekološku, inovativnu opremu za lemljenje sa selektivnim valovima.

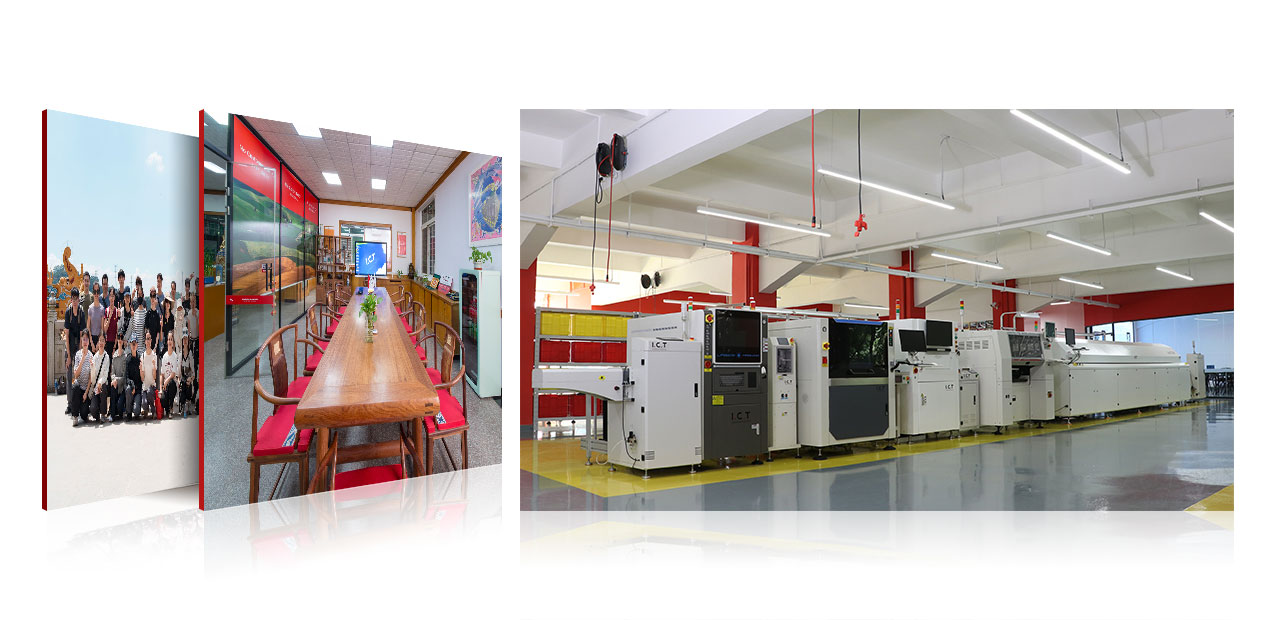

| O ICT tvrtki i tvornici
ICT provodi istraživanje, razvoj i internu proizvodnju u industrijskom parku od 12000 m². Zapošljavamo 89 ljudi, uključujući 20 inženjera i upravljamo s 8 podružnica, brzo smo se proširili od osnivanja 2012. Podržavamo više od 1600 kupaca iz 72 zemlje u sektorima elektronike. Naši pogoni provode rigorozne inspekcijske postupke i sveobuhvatne sustave upravljanja kvalitetom tijekom cijele proizvodnje. To omogućuje cjelovita tvornička rješenja od analize potražnje i planiranja do opreme, obuke, operacija, optimizacije, prilagodbi u PCBA, SMT, DIP, premazivanju, robotima, montaži.
