| Oprema za DIP valovito lemljenje za montažu PCBA velikog volumena

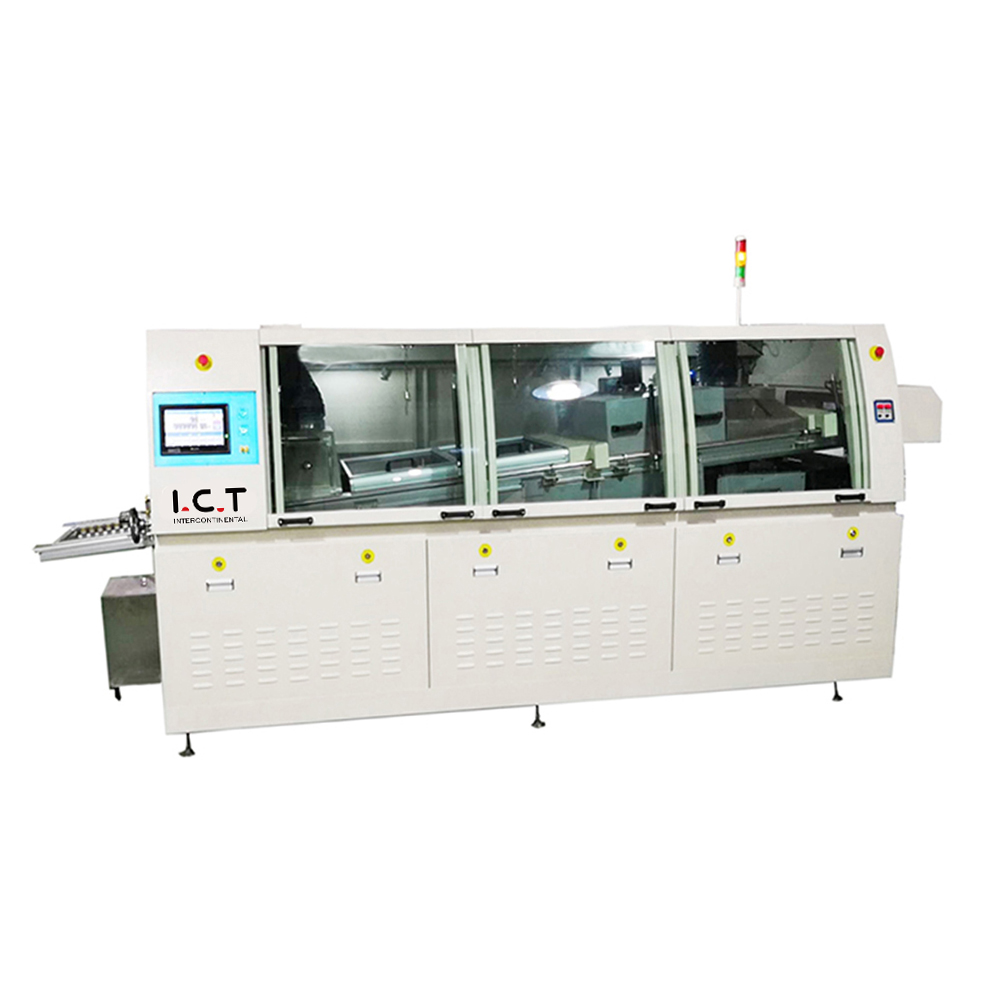

ICT W-serija DIP Wave Solder Equipment je pouzdano srce modernih DIP proizvodnih linija i THT montažnih linija. Ova napredna oprema za DIP valovito lemljenje za montažu PCBA koristi japansku Kuroda preciznu mlaznicu sa strojem za valovito lemljenje s fluksom, potpuno neovisno horizontalno grijanje i inteligentnu tehnologiju za uštedu energije za postizanje izvrsnih spojeva kroz rupe s minimalnom količinom taloga. Normalna radna snaga je samo 7kW dok opcijska zaštita dušikom ispunjava stroge zahtjeve kvalitete. Nakon godina uspješne upotrebe u tvornicama automobila, pametnih mjerača i industrijske elektronike, ova oprema za DIP valno lemljenje nudi najkonkurentniju cijenu stroja za valno lemljenje za kupce koji grade učinkovite PCBA linije.
| Značajka
Japanska Kuroda Seiko mlaznica s podesivim područjem raspršivanja i piramidalnim filtrom osigurava stabilan i ekonomičan stroj za valovito lemljenje s primjenom fluksa u svakom ciklusu. Digitalna kontrola protoka i ventil stalnog tlaka uvelike smanjuju otpad i održavaju komoru čistom – glavna značajka za uštedu troškova za opremu za DIP valovito lemljenje u kontinuiranoj montaži PCBA.
Nezavisna zaštita od previsoke temperature treće strane plus PLC+PID kontrola zatvorene petlje stvara višestruke sigurnosne barijere. Praćenje u stvarnom vremenu i trenutno zaustavljanje u nuždi štite operatere i opremu tijekom 24-satnog rada opreme za DIP valovito lemljenje za sklop PCBA.
Potpuno neovisne vodoravne zone grijanja sa zatvorenim putem vrućeg zraka i ispravljačkim pločama osiguravaju savršeno ujednačenu temperaturu na svakoj ploči. Vrijeme zagrijavanja je samo oko 15 minuta, a normalna snaga ostaje na 7kW – najučinkovitije grijanje među sličnom opremom za DIP valno lemljenje, što kupcima daje najbolju cjenovnu prednost stroja za valno lemljenje.
| Popis opreme za DIP liniju
| Model | W4 | W3 | W2 |
| Dimenzija: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Težina (kg) | Otprilike 1500 kg | Otprilike 1200 kg | Otprilike 790 kg |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Snaga pokretanja | 32kw | 24kw | 16kw |
| Snaga rada | 12kw | 9kw | 7kw |
| Upravljački sustav | Plc | ||
| Sustav prskanja | |||
| Metoda prijenosa | Step motor | ||
| Tlak prskanja | 0,25Mpa--0,4Mpa | ||
| protok luksa | 10--100 ml/min | ||
| Promjer ispuha | Φ200 mm | ||
| Ispušni kapacitet | 25m3/min | ||
| Sustav predgrijavanja | |||
| Način predgrijavanja | Vrući zrak | ||
| Način upravljanja | PID + SSR | ||
| Zona predgrijavanja | 4 | 3 | 2 |
| Duljina predgrijavanja | 1800 mm | 1600 mm | 1200 mm |
| Temp. predgrijanja | (Sobna temperatura) -250°C | ||
| Vrijeme zagrijavanja (min) | Otprilike 15 min (postavka 150°C) | ||
| Transportni sustav | |||
| Veličina PCB-a: DxŠ (mm) | Min:80x60mm; Max: 400x300 mm | ||
| Brzina transporta | 0-2000 (mm/min) | ||
| Visina transportne trake | 750+/-20 (mm) | ||
| Prst | Dvostruka kuka (standardna) | ||
| Kontrola širine transportera | Ručno | ||
| Kut pokretne trake | 4~7 stupnjeva | ||
| Sustav lemljenja | |||
| Stil lonca za lemljenje | Mehanički motorni pogon | ||
| Materijal posude za lemljenje | Puni titan (standardni FT) | ||
| Temperatura posude za lemljenje | 300 ° C | ||
| Kapacitet posude za lemljenje | Bezolovni 350 kg | Bez olova 300 kg | Bez olova 250 kg |
| Drugi | |||
| Sustav za čišćenje prstiju | Četka | ||
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
ICT inženjeri otišli su u Urugvaj kako bi instalirali i pustili u rad opremu za DIP valno lemljenje W-serije za proizvođača pametnih mjerača. Kupac ima DIP proizvodnu liniju velike količine i bilo mu je potrebno stabilno lemljenje bez olova za složene PCB-ove s velikim dijelovima. Nakon što je naš tim završio s postavljanjem i obukom operatera, stroj je postigao punu brzinu sa samo 7kW radne snage i savršenom kvalitetom spojeva. Kupac je podijelio video koji prikazuje opremu za DIP valovito lemljenje kako glatko radi na njihovoj THT montažnoj liniji, hvaleći niske troškove energije, jednostavno održavanje i izvrsnu podršku nakon prodaje. Ovaj urugvajski projekt pametnog brojila postao je uspješna referenca za mnoge latinoameričke DIP vodove.
| Stručne usluge i obuka
ICT pruža potpunu podršku za svaku opremu za DIP valovito lemljenje – od dizajna tvorničkog izgleda i profesionalne instalacije do detaljne obuke rukovatelja i globalne tehničke pomoći 7×24. Naši iskusni inženjeri osiguravaju da vaša oprema za DIP valovito lemljenje za sklop PCBA i cijela THT linija rade maksimalno učinkovito uz minimalno vrijeme zastoja.
| Pohvale kupaca
Kupci diljem svijeta hvale našu opremu za DIP valovito lemljenje zbog izvanredne stabilnosti, iznimno niske potrošnje električne energije i savršenih rezultata lemljenja na složenim pločama. Posebno ističu brzi globalni odgovor, snažnu izvoznu ambalažu i najkonkurentniju cijenu stroja za valno lemljenje među sličnom DIP opremom za valno lemljenje za sklop PCBA.
| Certifikati kvalitete
Svaka ICT DIP oprema za valovito lemljenje ima CE, CCC, UL, RoHS i ISO9001 certifikate plus nekoliko patenata izuma, u potpunosti zadovoljavajući najstrože međunarodne sigurnosne i ekološke standarde za moderne PCBA montažne linije.
| O ICT tvrtki i tvornici
ICT je profesionalni pružatelj rješenja na jednom mjestu za SMT i DIP proizvodne linije s više od 25 godina iskustva. Naša tvornica od 12 000㎡ u Dongguanu zapošljava 89 djelatnika uključujući 20 inženjera. Sami dizajniramo i proizvodimo svu glavnu opremu i služimo preko 1600 kupaca u 72 zemlje. Strogo upravljanje kvalitetom i stalne inovacije čine nas najpouzdanijim partnerom za visokoučinkovitu opremu za DIP valovito lemljenje diljem svijeta.
