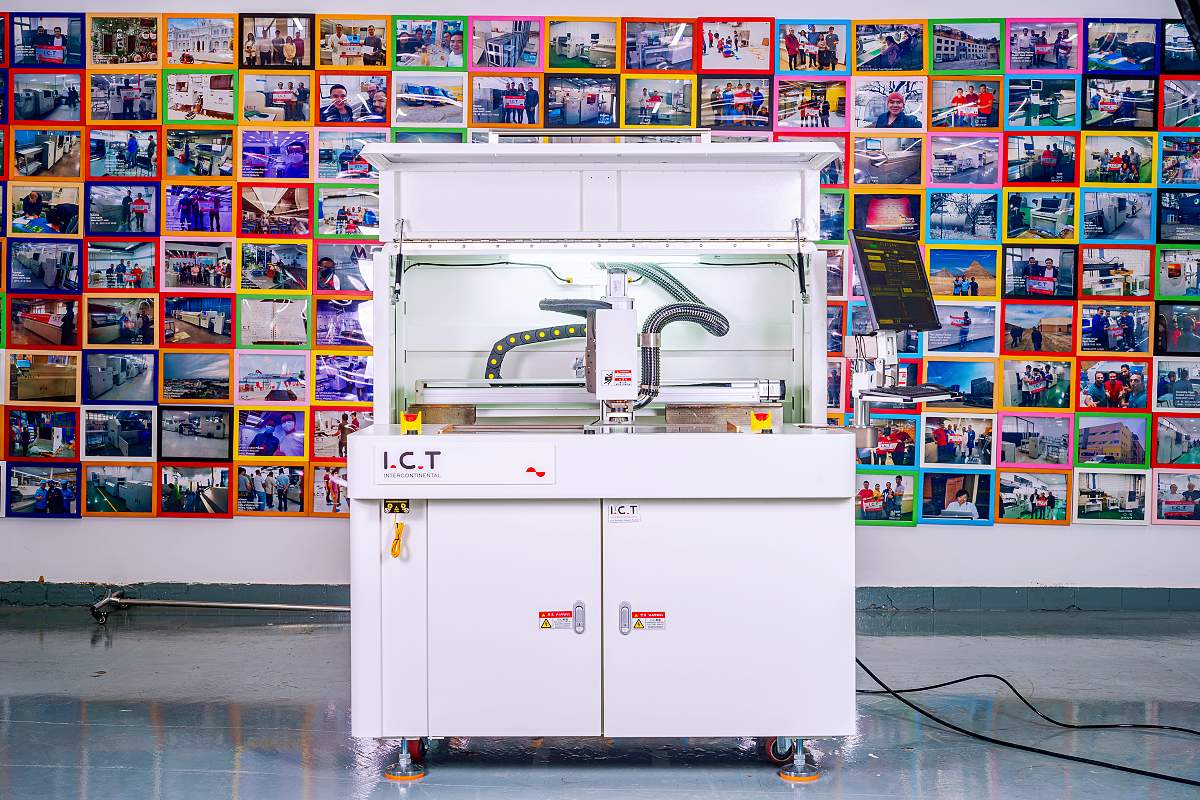

| Visoko precizni izvanmrežni PCBA usmjerivač
ICT-5700 serija izvanmrežnih PCBA usmjerivača pruža precizno i bez stresa depaneliranje za različita polja elektronike, uključujući pametne telefone, pametne nosive uređaje, automobilsku elektroniku i medicinske uređaje. Sadrži novi CCD vizualni sustav za vizualnu korekciju poravnanja i vreteno velike brzine koje doseže do 80.000 okretaja u minuti za brze, precizne rezove. Dizajn s dvostrukom platformom omogućuje obradu različitih proizvoda u isto vrijeme ili kombiniranje u jednu veliku platformu za veće ploče. Sigurnosne značajke poput svjetlosnih zavjesa i zaustavljanja u nuždi štite operatere, dok ionski zračni pištolj održava ploče čistima od statike i prašine. Softver jednostavan za korištenje i pouzdane komponente čine izvanmrežni PCBA usmjerivač prikladnim za učinkovite proizvodne linije.
| Značajka

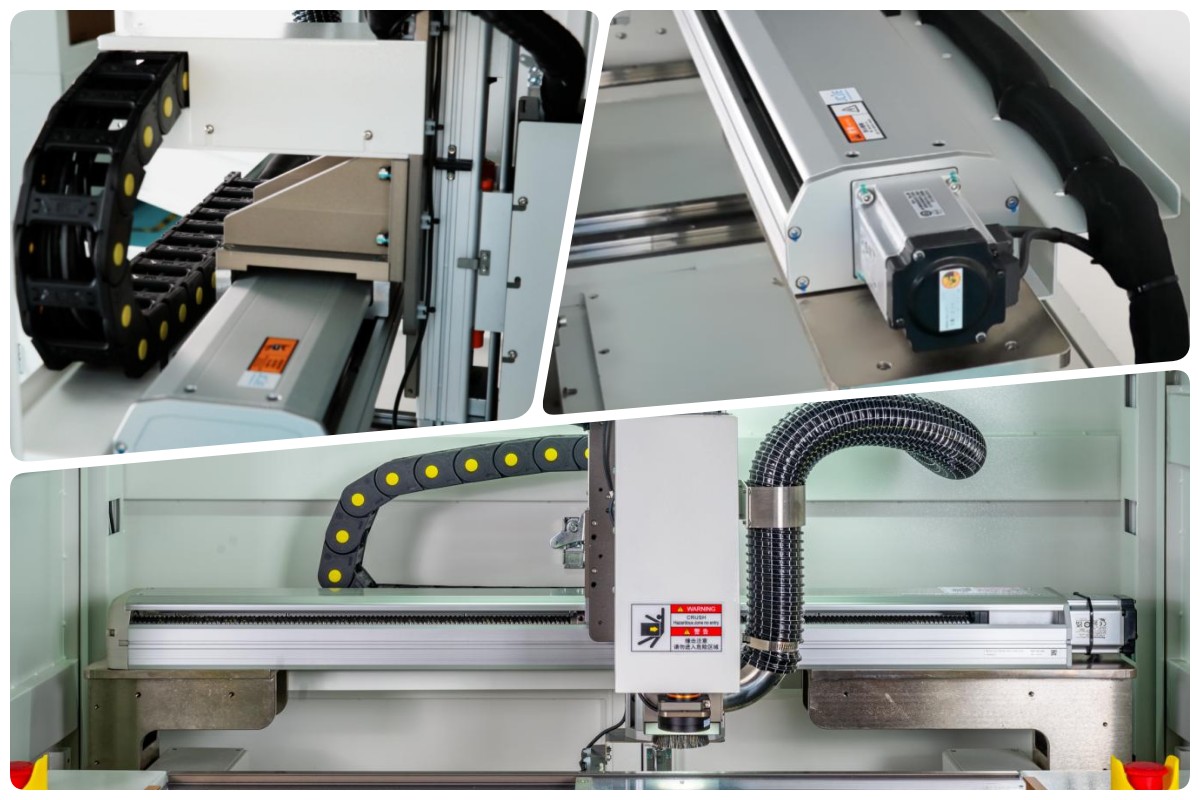

Prijenosni sustav
Prijenosni sustav koristi uvezene Panasonicove servo motore uparene s visoko preciznim navojnim šipkama i vodilicama iz PMI ili HIWIN. Ova postavka osigurava glatko i točno kretanje. Jača, deblja struktura poboljšava stabilnost stroja tijekom rada. Fleksibilni lanci spremnika drže žice organiziranima i štite ih od smetnji. Modul X-osi ima jedinstveni dizajn otporan na prašinu koji smanjuje potrebe za održavanjem i produljuje vijek trajanja komponente. Ove značajke čine izvanmrežni PCBA usmjerivač pouzdanim za dugotrajnu upotrebu u zahtjevnim proizvodnim okruženjima.

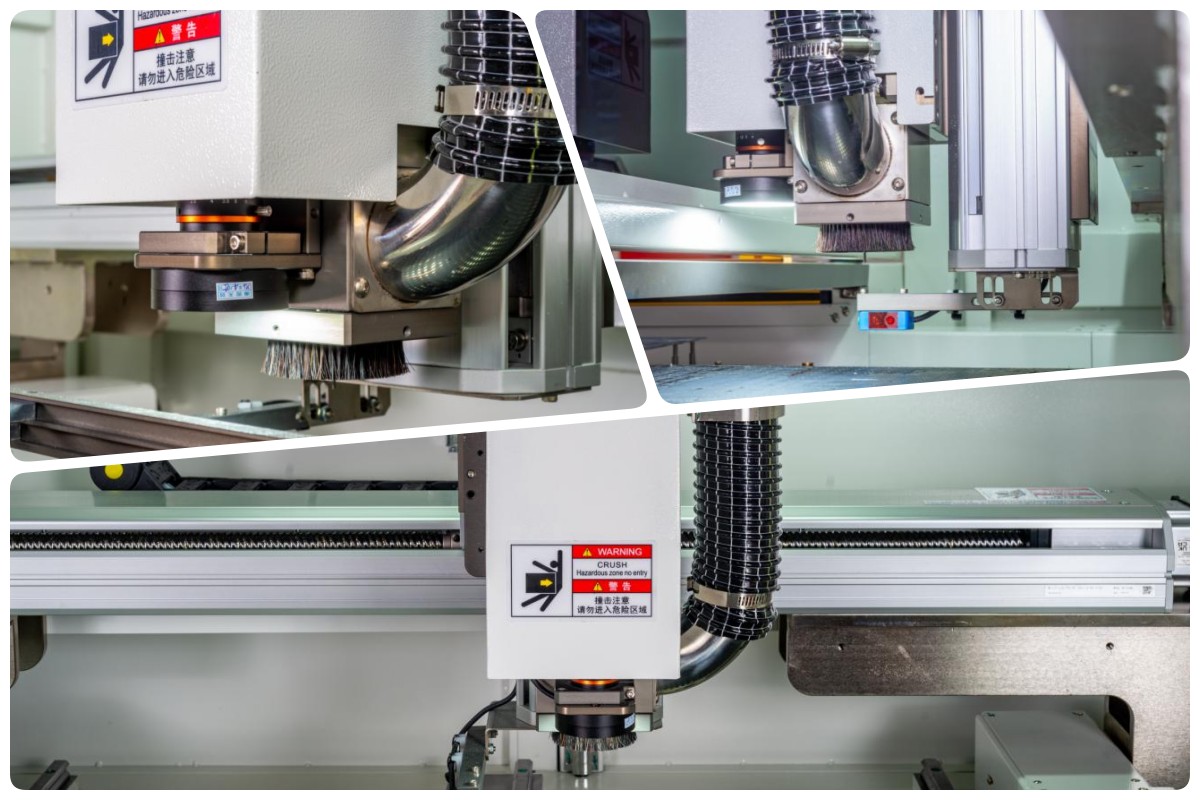

Sustav usmjerivača
Sustav usmjerivača uključuje CCD kameru visoke razlučivosti koaksijalnu s glodalom za jednostavnu kalibraciju i precizno pozicioniranje. Standardna detekcija loma alata odmah upozorava operatere ako je rezač istrošen ili slomljen. Opcijski automatski izmjenjivač alata omogućuje kontinuirani rad bez zaustavljanja, povećavajući učinkovitost. Ionski zračni pištolj uklanja statički elektricitet s površine PCB-a kako bi spriječio privlačenje prašine. Vreteno velike brzine iz RSK ili NSK smanjuje stres rezanja, nudi visoku preciznost, malu inerciju i brzi odziv za čiste rezove na offline PCBA usmjerivaču.

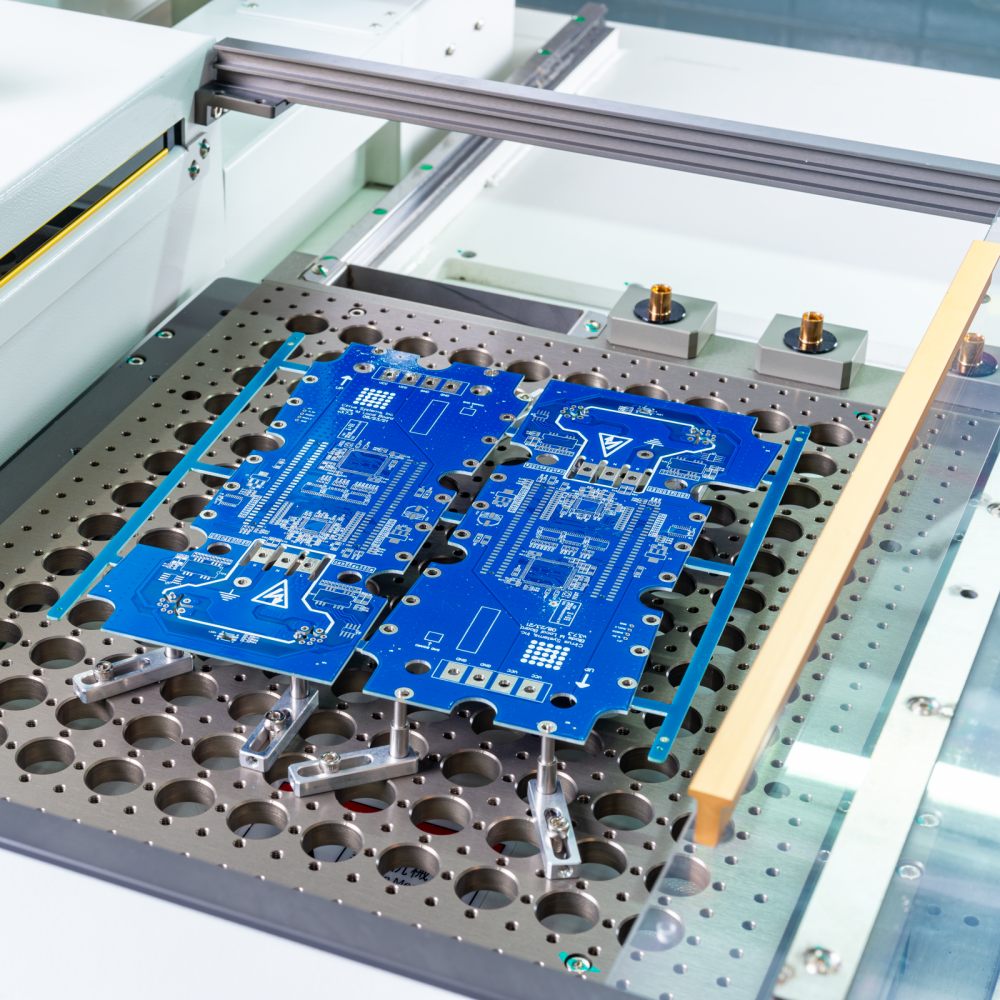

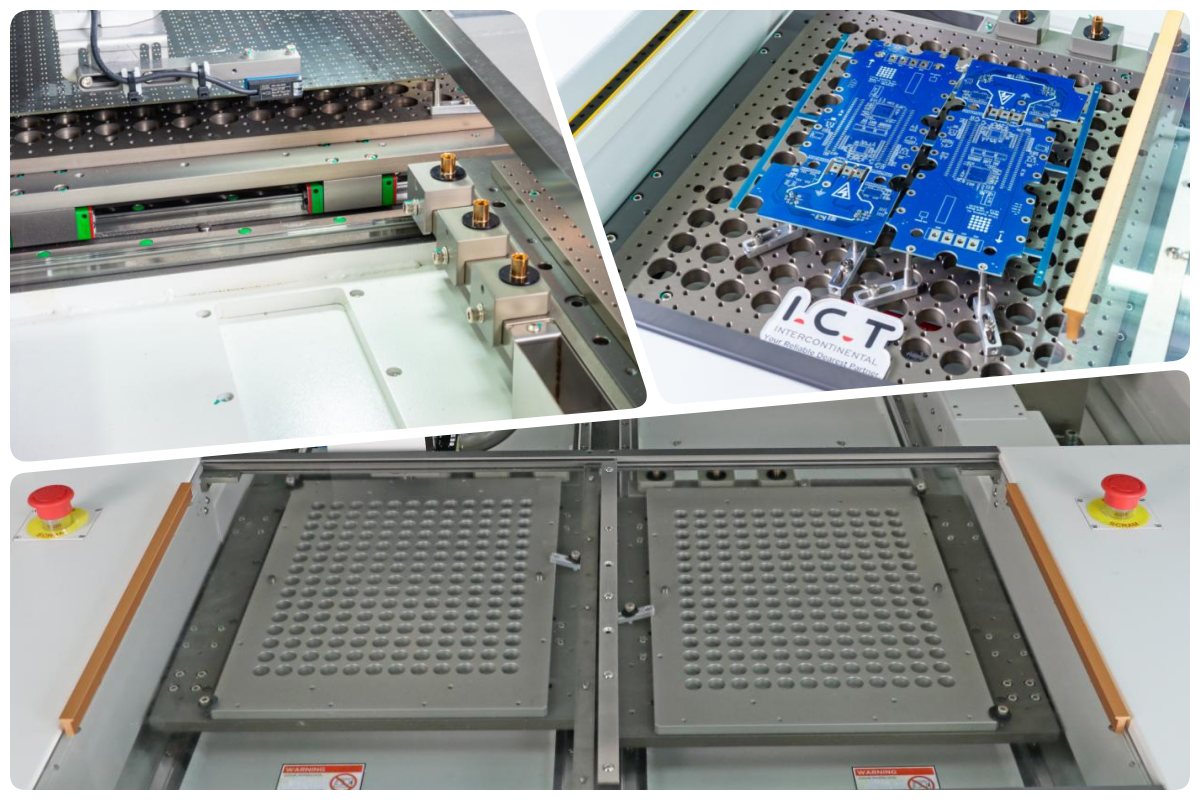

Sustav platforme
Sustav platforme ima kontrolu osi Y pomoću kliznih tračnica i servo motora za izvrsnu stabilnost. Sigurnosne mjere uključuju dvosmjerne tipke za zaustavljanje u nuždi, standardni sigurnosni poklopac i svjetlosne zavjese. Tipke za pokretanje s obje strane zahtijevaju istovremeno pritiskanje za siguran rad. Saćasta porozna podloga osigurava snažno usisavanje i kompatibilnost s raznim PCB-ima. Ovaj dizajn s dvostrukom platformom podržava višenamjenske ili posebne uređaje, omogućujući učinkovito rukovanje različitim pločama uz održavanje sigurnosti operatera u izvanmrežnom PCBA usmjerivaču.

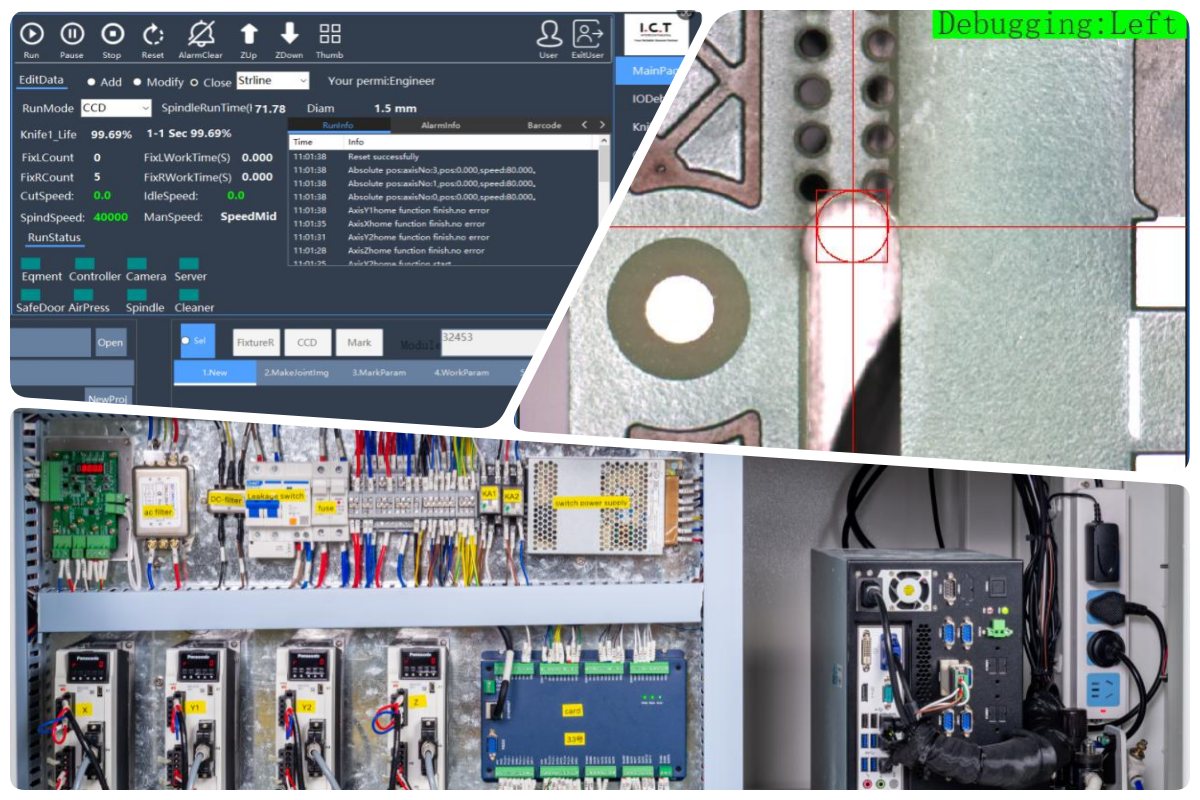

Upravljački sustav
Upravljački sustav koristi industrijsko računalo s namjenskim CNC kontrolerom za visoku točnost i stabilnost. Nudi snažnu sposobnost zaštite od smetnji u tvorničkim postavkama. Podaci o proizvodnji mogu se pratiti s izvješćima za upravljanje kvalitetom. Sučelje je u skladu s CE standardima i jednostavno je za naučiti te omogućuje brze promjene programa. Koaksijalni CCD omogućuje vizualni nadzor u stvarnom vremenu. Ovi elementi čine izvanmrežni PCBA usmjerivač lakim za rukovanje i održavanje dosljednih performansi.

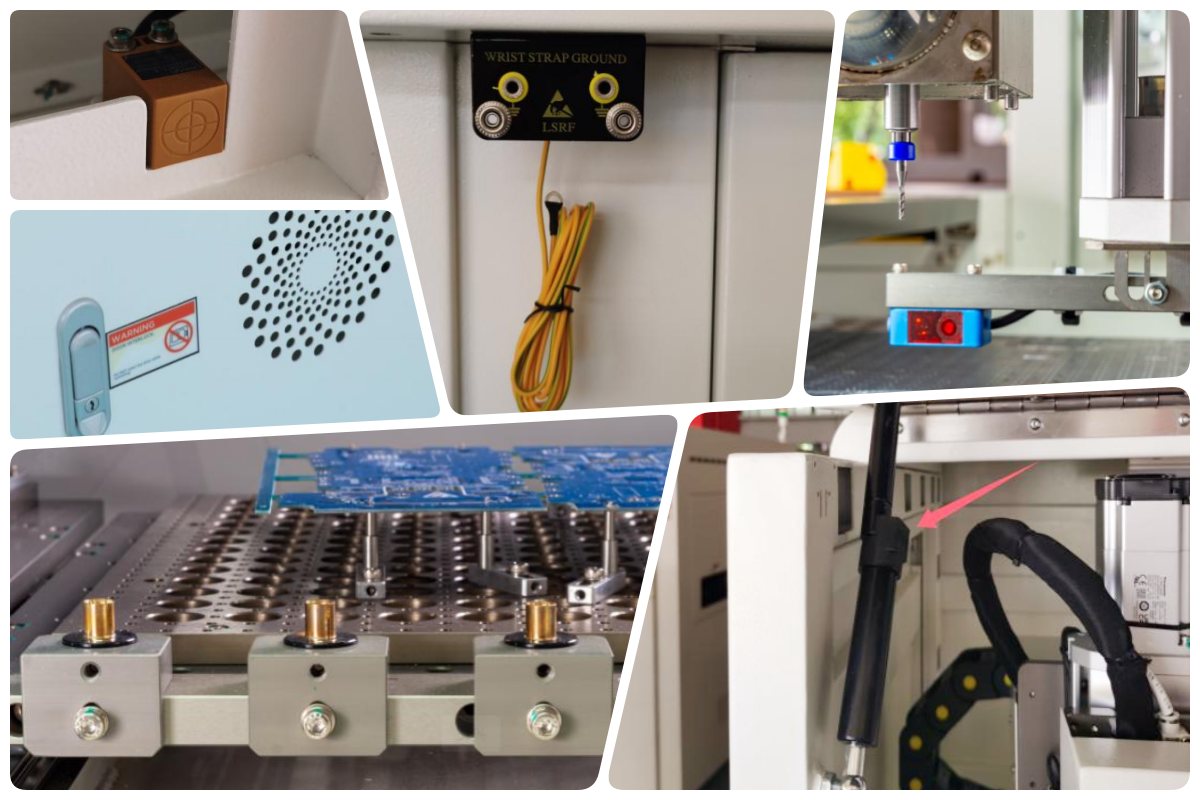

Prikaz detalja
Ključni detalji uključuju konvekcijski ventilator za hlađenje, sigurnosne senzore bočnih vrata za zaštitu i ESD sučelje za sprječavanje statičke štete. Opcijski automatski izmjenjivač alata podržava rad bez prekida. Senzor za otkrivanje slomljenog noža prati stanje rezača u stvarnom vremenu. Samoblokirajuće pneumatske podupirače osiguravaju stabilnu potporu vrata. Ovi promišljeni dizajni povećavaju sigurnost, praktičnost i pouzdanost u svakodnevnoj upotrebi izvanmrežnog PCBA usmjerivača.
| Specifikacija
| Model | ICT-5700M | ICT-5700L | ICT-5700LL |
| Veličina PCB-a (dvostruka platforma, posebna veličina po izboru) | 290*350 mm | 350*450 mm | 450*500 mm |
| PCB debljina | 0,3~6,0 mm | ||
| Težina (s usisavačem) | 1000 kg | ||
| Dimenzija | 1075*1430*1460 mm | 1125*1530*1460 mm | 1225*1530*1460 mm |
| Metoda sakupljanja prašine | Čišćenje usisavačem | ||
| Količina zraka usisavača | 28~35cm3/min | ||
| Usisavač Dimension | 640*785*1760 mm | ||
| Napon sakupljača prašine | 380V,50/60HZ,3kw | ||
| Popis SMT linijske opreme
ICT čini pravu proizvodnu liniju PCBA visoke kvalitete. Vakuumski utovarivač čisti dasku. Automatski pisač ispravno zalijepi. Placer set chip true. Mnogo zona reflow tvrdo lemi. Dobar AOI pronalazi sve loše. Linija ostani čvrsta. Prinos visok. Niska cijena. Nema igre. Učinite svjetlo za zdravlje automobila za naporan rad. Daska spremna za stvarni svijet. Vraćamo se puni.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMT linija | Ful-auto SMT montažna linija ključ u ruke |
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Videozapis o uspjehu korisnika
Kupac iz Alžira, specijaliziran za telefone s značajkama, posjetio je našu tvornicu radi prihvaćanja stroja. Donijeli su više od deset PCB ploča i komponenti. Naš tim proveo je potpunu demonstraciju proizvodnje koristeći kompletnu SMT liniju: potpuno automatski pisač, SPI za inspekciju lemljenja, RX-8 uređaj za postavljanje malih dijelova, RS-1R za veće komponente, ulagač ladica za poklopce štitova, reflow pećnicu, AOI za provjeru kvalitete i konačno ICT-5700 izvanmrežni PCBA usmjerivač za precizno odvajanje ploča. Proces je tekao glatko, dokazujući visoku učinkovitost i čiste rezove. Kupac je bio zadovoljan rezultatima i učinkom stroja.
| Servis i podrška u obuci
ICT nudi kompletnu podršku, uključujući instalaciju, obuku na licu mjesta i tekuće održavanje. Naši iskusni inženjeri vode operatere o sigurnom i učinkovitom korištenju izvanmrežnog PCBA usmjerivača. Pružamo detaljnu obuku o programiranju, izmjenama alata i svakodnevnoj njezi. Daljinska pomoć i brza nabava rezervnih dijelova smanjuju vrijeme zastoja. S servisnim centrima diljem svijeta osiguravamo brz odgovor na sve probleme. Ova potpuna podrška pomaže kupcima u postizanju glatke proizvodnje i maksimalne vrijednosti stroja.
| Izjave klijenata
Mnogi kupci hvale naše vješte inženjere za brzo rješavanje problema i profesionalno vodstvo. Oni cijene pouzdan rad i preciznost naše opreme. Sigurno, pažljivo pakiranje osigurava da strojevi stignu u savršenom stanju. Brzi odgovori na pitanja grade snažno povjerenje. Sve u svemu, klijenti cijene visoku kvalitetu i izvrsnu podršku ICT-a
| Certifikati i standardi
ICT posjeduje ključne certifikate uključujući CE za sigurnost, RoHS za ekološke standarde i ISO9001 za upravljanje kvalitetom. Također posjedujemo više patenata za inovativnu tehnologiju. Ovi certifikati dokazuju našu predanost pouzdanim, sigurnim i visokokvalitetnim proizvodima koji zadovoljavaju globalne zahtjeve.
| O ICT tvrtki i tvornici
ICT ima svoje pogone za istraživanje i razvoj i proizvodnju s velikim timom inženjera. Tvrtka je brzo rasla posljednjih godina, opslužujući preko 1600 klijenata u više od 72 zemlje. Naša moderna tvornica slijedi stroge procese testiranja i sustave upravljanja kvalitetom. Ovo osigurava da svaki stroj, uključujući izvanmrežni PCBA usmjerivač, ispunjava visoke standarde. Usredotočeni smo na inovacije i globalnu uslugu za dugoročni uspjeh kupaca.
