ICT-SS430
I.C.T
| Izvanmrežni stroj za selektivno lemljenje
ICT izvanmrežna oprema za selektivno lemljenje razvijena je i sastavljena u Kini za fleksibilne viševalne procese u proizvodnji velikih količina. Održava tiskanu ploču fiksnom dok se raspršivač i platforma za lemljenje pomiču za bolju točnost. N2 mrežni sustav grijanja savršeno vlaži lem i reže talog. Potpuna PC kontrola omogućuje postavljanje pokretnih staza, temperature lemljenja, tipa fluksa, razina N2 i još mnogo toga, sa spremljenim izbornicima za ponovljivu kvalitetu.
Automatska kalibracija visine vala provjerava nakon svake tiskane ploče za dosljednu stabilnost. Pozicioniranje CCD oznake provjerava svaku ploču. Pokretni stol od lijevanog aluminija s Panasonicovim servo motorima i linearnim tračnicama osigurava lagano, brzo i tiho kretanje. Njemački mlazni ventil precizno raspršuje male točkice fluksa, s udjelom krutine ispod 10%. Tlačni spremnik stabilizira protok fluksa. Njemačka elektromagnetska pumpa daje pouzdane vršne vrijednosti. Ti posuda za lemljenje s vanjskim grijačem od lijevanog željeza sprječava curenje i brzo se zagrijava. Ova oprema za selektivno lemljenje ističe se u primjenama kroz rupe.
| Popis opreme za DIP liniju
Visokofrekventni impulsni ventil za ubrizgavanje iz Njemačke stvara male, precizne točke protoka s udjelom čvrste tvari ispod 10%. Dodatna upozorenja o problemima s otkrivanjem zastoja. Posuda ispod ventila hvata ostatke radi jednostavnog čišćenja. Mlaznica na XY platformi postiže točnost ponavljanja od 0,02 mm. Tlačni spremnik održava stabilan protok bez obzira na količinu protoka. Mjerač protoka visoke preciznosti s dijelovima otpornim na koroziju kontrolira izlaz. Japanske SMC pneumatske komponente osiguravaju trajnost. Mjerači protoka i kontrole dušika nalaze se na površini stroja radi lakšeg pregleda. Vanjski dizajn pojednostavljuje podešavanja. SMC automatska pumpa za ekstrakciju osigurava dosljednu opskrbu. Ovaj sustav topitelja u opremi za selektivno lemljenje jamči čistu, jednoliku prevlaku na mjestima provrta.
Donje IC predgrijanje je standardno s podesivim položajem; gornji IR ili vrući zrak po izboru. Dizajn strukture povećava površinu grijanja. Svestrani visokotemperaturni pamuk održava stabilne temperature. Toplinski dijelovi i motori vrhunskih marki rade pouzdano. Postavljanje dodatka omogućuje održavanje bez alata. Ovo ravnomjerno prethodno zagrijava PCB-ove, pripremajući ih za lemljenje u opremi za selektivno lemljenje.
Elektromagnetska pumpa osigurava stabilne, pouzdane vrhove valova. Softver postavlja temperaturu lema, N2, visinu vala i kalibraciju. Ti posuda za lemljenje sprječava curenje, s vanjskim grijačem od lijevanog željeza za brzo zagrijavanje. N2 online grijanje savršeno vlaži spojeve i smanjuje talog. Stabilnost prskanja kositra vodeća u industriji. CCD nadzor u stvarnom vremenu snima video sljedivi 900 sati. Vizualno programiranje povećava učinkovitost.
Lagana platforma XYZ visoke preciznosti sa servo motorima i reduktorima velike brzine. Zatvoreni, tretman protiv zagađenja. Omron magnetski senzori za precizno kretanje. Standardno automatsko čišćenje mlaznice s podesivom učestalošću praha. Njemački laserski senzor SICK detektira visinu vala beskontaktno i bez greške. Racionalno čišćenje i projektiranje mjerenja. Ovo srce stroja za selektivno lemljenje kroz rupe proizvodi besprijekorne spojeve.
Posebni profili osiguravaju stabilnu strukturu s praktičnim dizajnom. Modul prijenosa koristi tri valjkasta dijela. PCBA bočne stezaljke i gornje stezaljke sigurno drže ploče tijekom fluksa, predgrijavanja i lemljenja. Zadebljane prilagođene tračnice podržavaju do 20 kg. Obrađuje maksimalne veličine od 300x350 mm do 400x500 mm u smjeru naprijed-natrag. Modul visoke preciznosti omogućuje precizno pozicioniranje. Razmak dopušta 120 mm gornji i 60 mm donji dio za komponente. Debljina od 0,5-6,0 mm odgovara različitim PCB-ima. Ova postavka neprimjetno se integrira u stroj za lemljenje kroz rupe za učinkovit protok.
PLC plus modul vrhunski sustav upravljanja sabirnicom osigurava stabilan rad i buduću skalabilnost. U skladu s CE standardima s podnim rasporedom Industry 4.0. Povećava kapacitet integracijom modula za lemljenje ispod kontrole uz održavanje pouzdanosti. Koristi svjetske vrhunske stabilne električne komponente. Cat-6 mrežni kabel ubrzava prijenos podataka i reakcije. Vođeno programiranje pojednostavljuje postavljanje. CCD brzo programiranje automatski identificira vrste mlaznica. Programiranje slike inteligentno ispravlja i provjerava koordinate. Vizualizacija sučelja u stvarnom vremenu s CCD nadzornim prekidačem s jednom tipkom. Podržava kineski, engleski, japanski, ruski jezik. Ova kontrola u opremi za selektivno lemljenje prati parametre za potpuno osiguranje kvalitete.
Način vođenog programiranja jednostavno vodi kroz korake. CCD brzo programiranje s automatskom identifikacijom mlaznica. Programiranje slike za korekciju koordinata i pametnu provjeru. Vizualizacija podataka u stvarnom vremenu na jasnom sučelju. Prekidač jednim gumbom za live prikaz CCD lemljenja. Višejezična podrška uključujući kineski, engleski, japanski, ruski. MES kompatibilnost s WIFI, online nadogradnje, daljinsko upravljanje. Alarmi ljudskim glasom i prilagodljiva svjetla za upozorenja. Podaci o lemljenju sljedivi do svake točke za potvrdu procesa. Ovaj operativni sustav u stroju za selektivno lemljenje kroz rupe čini ga dostupnim operaterima.
| Specifikacija
Izvanmrežni stroj za lemljenje sa selektivnim valom | |
Model | ICT SS430 |
Spremnik za skladištenje fluksa | 1L |
Podrška za Flux | Flux alarm, automatski |
Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set |
Veličina mlaznice za raspršivanje | 130um (opcija 180, 210um) |
Spray Raspon | 3~8 mm |
Brzina prskanja | 0~20 mm/s |
Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s |
Preciznost prskanja | 0,1 mm |
Tlak prskanja | 0,05~0,1 MPa |
Način predgrijavanja | IC grijanje |
Područje predgrijavanja | D500mm*Š500mm |
Preciznost lemljenja | ±0,25 mm |
Nadzor lemljenja | CCD |
Kapacitet lemljenja | 12 kg |
Max PCB veličina | 500*500 mm |
Max PCB veličina | 60 mm |
Debljina pcb | 0,5-6,0 mm |
PCB težina | <20kg |
Operativni sustav | Windows10 |
Napajanje | 220VAC±10%, 50/60HZ |
Dimenzija | D1400*Š2580*V1722 mm |
Težina | Otprilike: 700 kg |

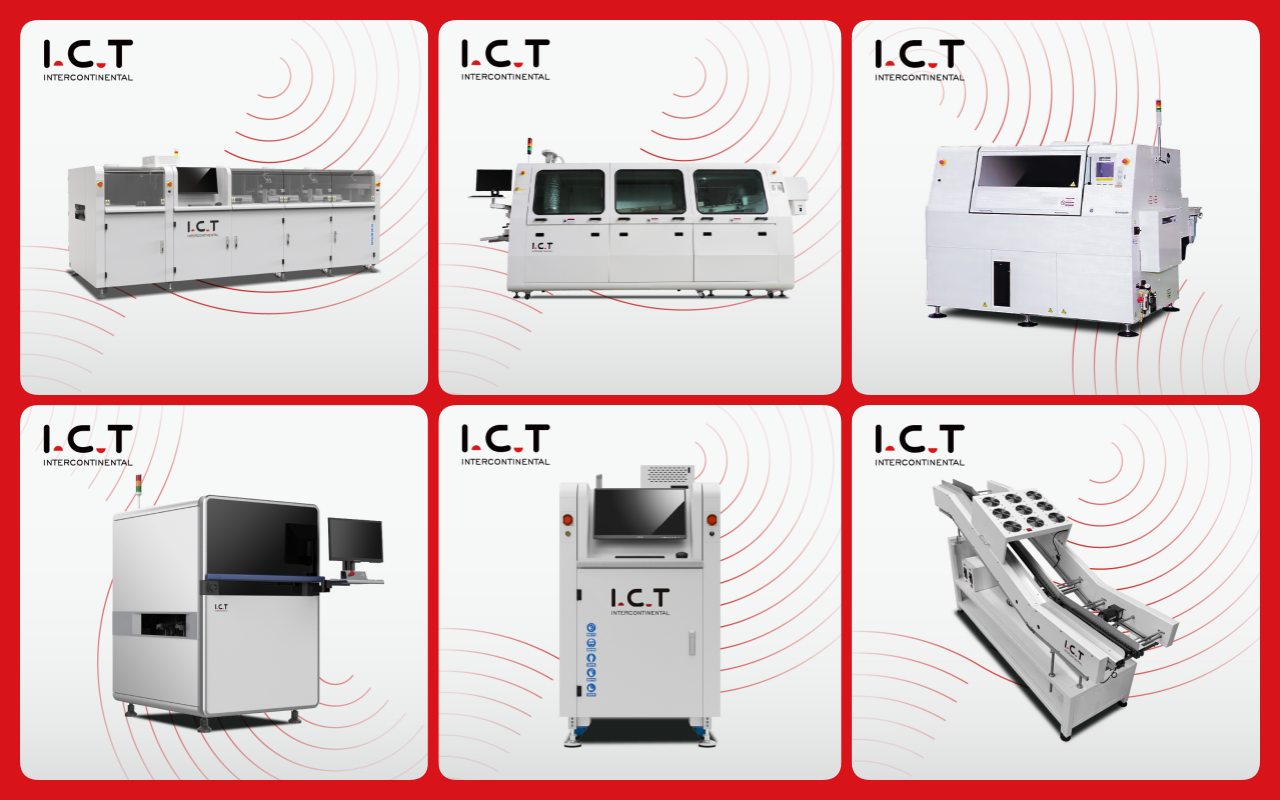

| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika

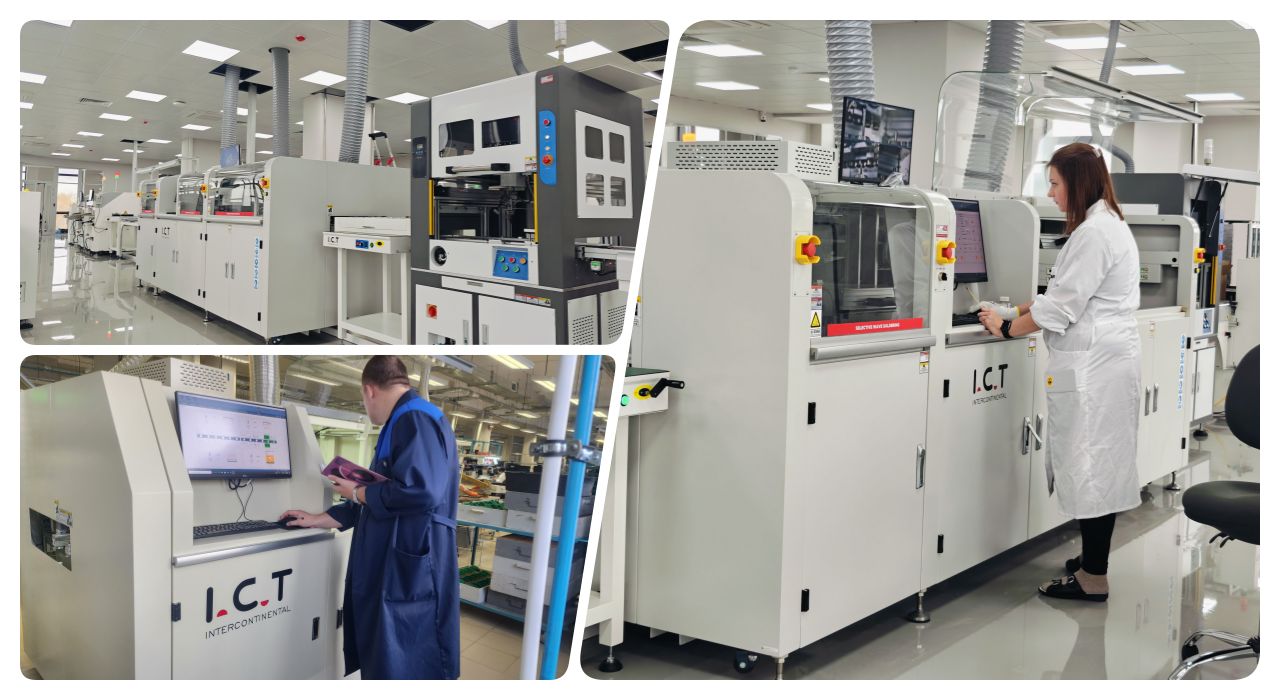

Godine 2025. kupac iz Vijetnama posjetio je ICT tvornicu kako bi provjerio opremu za selektivno lemljenje za njihovu proizvodnu liniju koja opslužuje renomiranu svjetsku marku kamera. Naši inženjeri su ih dočekali, demonstrirajući testove prihvatljivosti stroja na uzorcima PCB-a. Obučavali su tim u praktičnom radu s postavkama raspršivanja fluksa, programiranjem putanje, kalibracijom visine vala i spremanjem parametara računala. Klijenti su promatrali precizno lemljenje kroz rupu u stvarnom vremenu putem CCD-a. Obuka je uključivala rutine održavanja, rješavanje problema i funkcije automatskog čišćenja. Ovaj posjet tvornici osigurao je pouzdanu integraciju na njihovoj lokaciji. Ističe predanu globalnu podršku ICT-a i stručnost u opremi za selektivno lemljenje.
| Profesionalna usluga i obuka
ICT pruža kompletnu instalaciju, održavanje, tehničku podršku i obuku za bezbrižnost. Naših 20 inženjera analizira potrebe, planira programe i optimizira procese. Bavimo se operacijama, prilagodbama u PCBA i DIP. Obuka pokriva PC kontrole, sljedivost i nadogradnje. Posjeti tvornicama poput Vijetnama pružaju praktične smjernice. Opslužuje 1600+ kupaca u 72 zemlje s brzim odgovorima. Rezervni dijelovi i daljinska pomoć održavaju opremu za selektivno lemljenje dugoročno učinkovitim.
| Pohvale kupaca
Klijenti pohvaljuju naše inženjere za stručnu, strpljivu obuku u tvorničkim demonstracijama i postavkama. Oni hvale opremu za selektivno lemljenje za precizno fluksiranje, stabilne valove i kontrole jednostavne za korištenje koje poboljšavaju prinose. Sigurno pakiranje štiti tijekom transporta bez oštećenja. Brzi odgovori rješavaju probleme u nekoliko sati, često na daljinu. Jedan korisnik primijetio je dramatično povećanje prolaznosti. Pouzdana izvedba i podrška čine ICT preferiranim.
| Certifikati industrije
Tvrtka posjeduje CE, RoHS, ISO9001 certifikate i razne patente. CE potvrđuje električnu sigurnost, RoHS ograničava štetne tvari, ISO9001 nadzire sustave kvalitete. Patenti uključuju njemačke mlazne ventile, elektromagnetske pumpe, lasersku detekciju. Oni globalno potvrđuju izvrsnost, pouzdanost i jedinstvene značajke u stroju za lemljenje kroz rupe.
| O ICT tvrtki i tvornici
ICT provodi unutarnje istraživanje i razvoj i proizvodnju u pogonu od 12000 m² s 89 zaposlenika, 20 inženjera, 8 podružnica. Brzi rast od 2012. opslužuje 1600+ kupaca u 72 zemlje. Tvornice provode stroge inspekcijske procese i sveobuhvatne sustave upravljanja kvalitetom. Nudimo cjelovita rješenja od planiranja do optimizacije u SMT-u, DIP-u itd.
