Mnoge SMT linije počinju se boriti ne zbog loše kvalitete opreme, već zato što je odluka o rasporedu bila fundamentalno pogrešna od prvog dana. Problemi se često pojavljuju postupno: dodavanje jednog AOI ili X-zraka uzrokuje dane prekida rada, međuspremnici su premali ili loše postavljeni, a ukupna propusnost opada tijekom vremena—iako svaki stroj nastavlja raditi unutar specifikacija. Ovi problemi rijetko su slučajni. Oni su strukturne posljedice načina na koji je linija izvorno konfigurirana.
Odabir između inline i modularnog rasporeda SMT linije stoga nije pitanje učinkovitosti prostora. To je dugoročna proizvodna strategija koja izravno utječe na stabilnost protoka materijala, fleksibilnost prijelaza, otpornost sustava i stvarnu cijenu budućeg širenja.
Ono što odluke o izgledu čini posebno opasnima je to što su njihova ograničenja često nevidljiva na početku. Tijekom početnog povećanja, i inline i modularne linije mogu se činiti da rade glatko. Prave razlike isplivaju na površinu tek kasnije—kada se poveća obujam proizvodnje, promijeni kombinacija proizvoda ili postanu potrebni dodatni koraci inspekcije. U trenutku kada ta ograničenja postanu očita, njihovo ispravljanje obično zahtijeva značajne prerade, zastoje ili ponovno ulaganje kapitala.
Da bismo razumjeli zašto toliko SMT linija postaje ograničeno rano u svom životnom ciklusu, bitno je najprije ispitati kako izbori rasporeda mogu zaključati strukturna ograničenja u proizvodnoj liniji od prvog dana.
Mnoge tvornice tek prekasno shvate da je njihova SMT linija bila ograničena od samog početka. Čak i kada je opremljena brzim, pouzdanim platformama za postavljanje kao što su JUKI ili Hanwha , ukupna izvedba linije i dalje može padati iz mjeseca u mjesec. Protok polako opada, male prilagodbe postaju velike smetnje, a svako poboljšanje čini se težim od očekivanog.
Ovi problemi rijetko su uzrokovani sposobnošću stroja. Oni su rezultat odluka o rasporedu donesenih u ranoj fazi projekta—odluka koje tiho zaključavaju strukturna ograničenja u liniju i s vremenom postaje sve skuplje za ispravljanje.
U ranoj fazi čini se da sve teče glatko. Vremena ciklusa su ispunjena, međuspremnici ostaju uglavnom prazni, a linija izgleda uravnoteženo. S vremenom se, međutim, stvarnost mijenja. Raznolikost proizvoda se povećava, količine fluktuiraju, a promjene postaju sve češće.
Vrijeme čekanja počinje se nakupljati između procesa. Neki strojevi počinju blokirati dok drugi miruju. Izvorni balans linija postupno se kvari, ne zato što pojedinačni strojevi gube performanse, već zato što raspored ne može apsorbirati varijacije. Kao rezultat toga, ukupna proizvodnja opada iako svaki stroj još uvijek radi unutar specifikacije.
Kako zahtjevi za kvalitetom rastu, dodatna inspekcija kao što je AOI stroj za inspekciju postaje neizbježna. U mnogim inline rasporedima, dodavanje jednog koraka inspekcije zahtijeva rezanje pokretnih traka, prebacivanje više strojeva i rebalansiranje cijelog toka.
Ono što se čini kao manja nadogradnja može se pretvoriti u dane—ili čak tjedne—prekida proizvodnje. Nasuprot tome, modularni rasporedi su dizajnirani da izoliraju dijelove linije. Inspekcijske jedinice često se mogu umetnuti ili premjestiti s minimalnim utjecajem, smanjujući smetnje na sate umjesto na dane.
Ova razlika postaje kritična kada je linija već ušla u stabilnu proizvodnju. Kada se vaši sklopovi kreću prema paketima veće gustoće ili komponentama sa skrivenim spojevima, rendgensko snimanje često postaje praktičan zahtjev, a ne 'dobro imati'. Ako želite razumjeti kada i zašto se obično uvodi rendgenski pregled u PCBA —i što to znači za integraciju linije—ovo vam može pomoći u ranom planiranju prostora i modularnih spojnih točaka.
Odbojnici su namijenjeni za apsorbiranje kratkih zaustavljanja i sprječavanje širenja smetnji kroz cijelu liniju. U praksi, mnoge SMT linije trpe jer su međuspremnici premali ili postavljeni bez jasne strategije.
Kada se jedan stroj zaustavi, materijal se brzo vraća, blokirajući uzvodne procese i izgladnjujući nizvodne stanice. Mali, česti prekidi akumuliraju se u značajan izlazni gubitak. Učinkovito planiranje rasporeda rano definira duljinu i položaj međuspremnika, na temelju ponašanja procesa, a ne raspoloživog prostora, kako bi se spriječili ti ponavljajući mikro-zastoji.

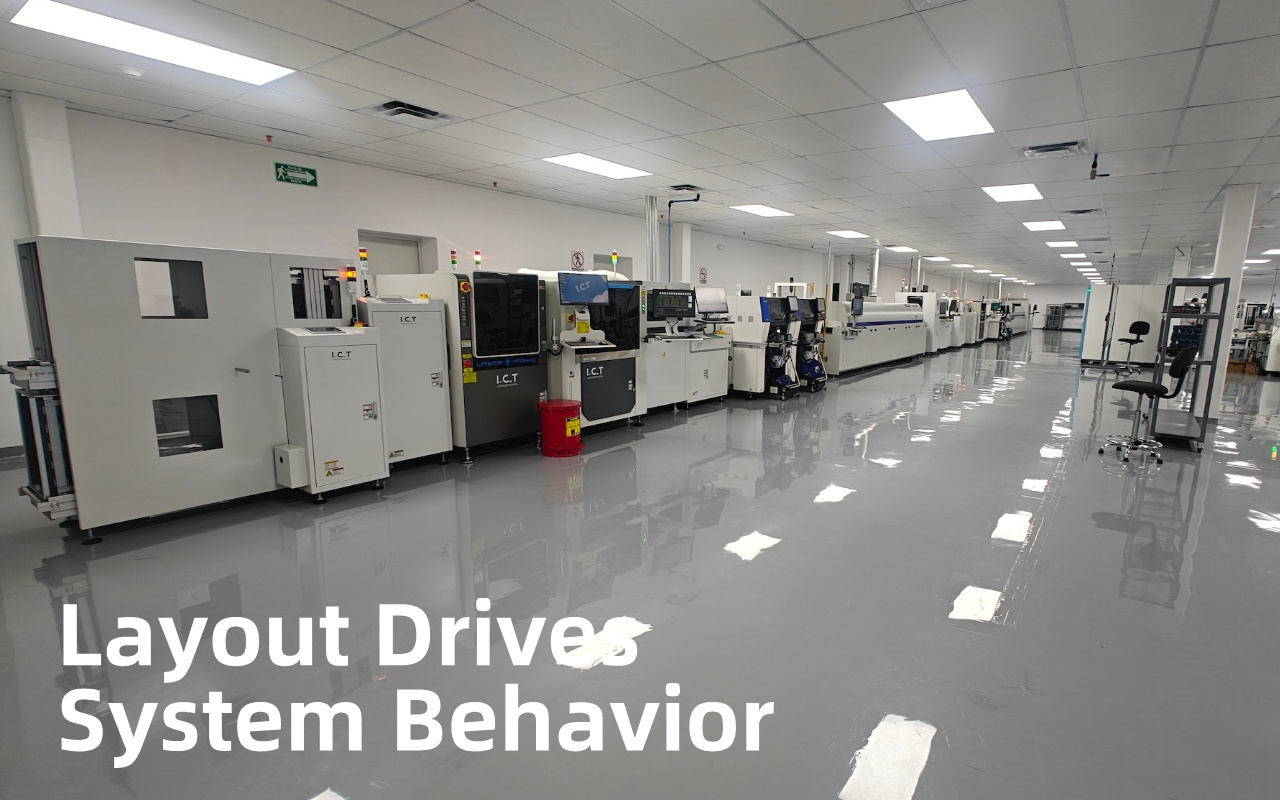

Izgled SMT linije često se tretira kao vježba planiranja prostora - kako uklopiti strojeve u raspoloživo područje. U stvarnosti, odluke o rasporedu određuju kako će se cijeli proizvodni sustav ponašati tijekom svog životnog vijeka. Oni određuju koliko glatko teče materijal, koliko brzo se proizvodi mogu mijenjati i koliko skupe postaju buduće izmjene. Loš raspored rijetko pada odmah; umjesto toga, stvara strukturna uska grla koja tiho smanjuju učinkovitost iz godine u godinu.
Odluke o izgledu imaju smisla samo kada vam je jasan cijeli opseg sustava koji dizajnirate - od ispisa i postavljanja do preoblikovanja, inspekcije, rukovanja i sljedivosti. Ako želite kratko osvježenje o tome što SMT linija uključuje i kako svaki korak procesa utječe na nizvodnu stabilnost, to vam može pomoći u procjeni inline naspram modularnih izbora s potpunijim pregledom sustava.
Nakon što je linija postavljena i pokrenuta, ta je ograničenja teško ukloniti bez većih smetnji. Zato bi izbor izgleda trebao biti procijenjen kao dugoročna strategija proizvodnje, a ne kratkoročni zadatak instalacije.
U dobro osmišljenom rasporedu, PCB-ovi se kreću kroz liniju ujednačenim tempom uz minimalno čekanje. Svaki proces glatko prelazi na sljedeći, a male varijacije apsorbiraju se bez zaustavljanja tijeka. Ova stabilnost je ono što omogućuje da protok ostane predvidljiv tijekom vremena.
U loše dizajniranom rasporedu, protok materijala postaje neravnomjeran. Redovi se počinju formirati ispred pisača, peći za pretakanje ili stanica za inspekciju. Ova razdoblja čekanja često se zanemaruju jer se strojevi čine zauzeti, ali oni izravno smanjuju efektivni učinak. S vremenom se mala kašnjenja pretvaraju u značajne gubitke, iako pojedinačni strojevi nastavljaju raditi s nazivnim učinkom.
Kako se asortiman proizvoda povećava, fleksibilnost izgleda postaje odlučujući faktor. Učinkovite izmjene proizvoda ovise o lakom pristupu dodavaču, jasnim putevima materijala i mogućnosti izolacije aktivnosti postavljanja od tekućih procesa.
Inline rasporedi čvrsto povezuju sve strojeve u jedan tijek. Iako ovo može biti učinkovito za stabilnu proizvodnju, to također znači da mnoge promjene zahtijevaju zaustavljanje cijele linije. Nasuprot tome, modularni rasporedi dizajnirani su za odvajanje sekcija. Timovi mogu pripremiti hranilice, prilagoditi programe ili potvrditi procese u jednom modulu dok drugi dijelovi nastavljaju s radom, značajno smanjujući vrijeme zastoja.
Ova razlika postaje sve važnija kako raste raznolikost proizvoda i učestalost promjena.
Odluke o izgledu također određuju koliko će buduće promjene biti skupe. U inline konfiguraciji, premještanje pisača, reflow peći ili sustava za inspekciju često uključuje rastavljanje transportera, premještanje više strojeva i ponovno balansiranje cijele linije. Pravi trošak nije samo rad - to su tjedni izgubljene proizvodnje i odgođene isporuke.
Modularni rasporedi izgrađeni su imajući na umu promjene. Oprema se može dodati, premjestiti ili nadograditi s ograničenim utjecajem na susjedne dijelove. Tijekom životnog vijeka tvornice, ova se fleksibilnost izravno pretvara u niže operativne troškove i manje prekida kada se poslovni zahtjevi razvijaju.

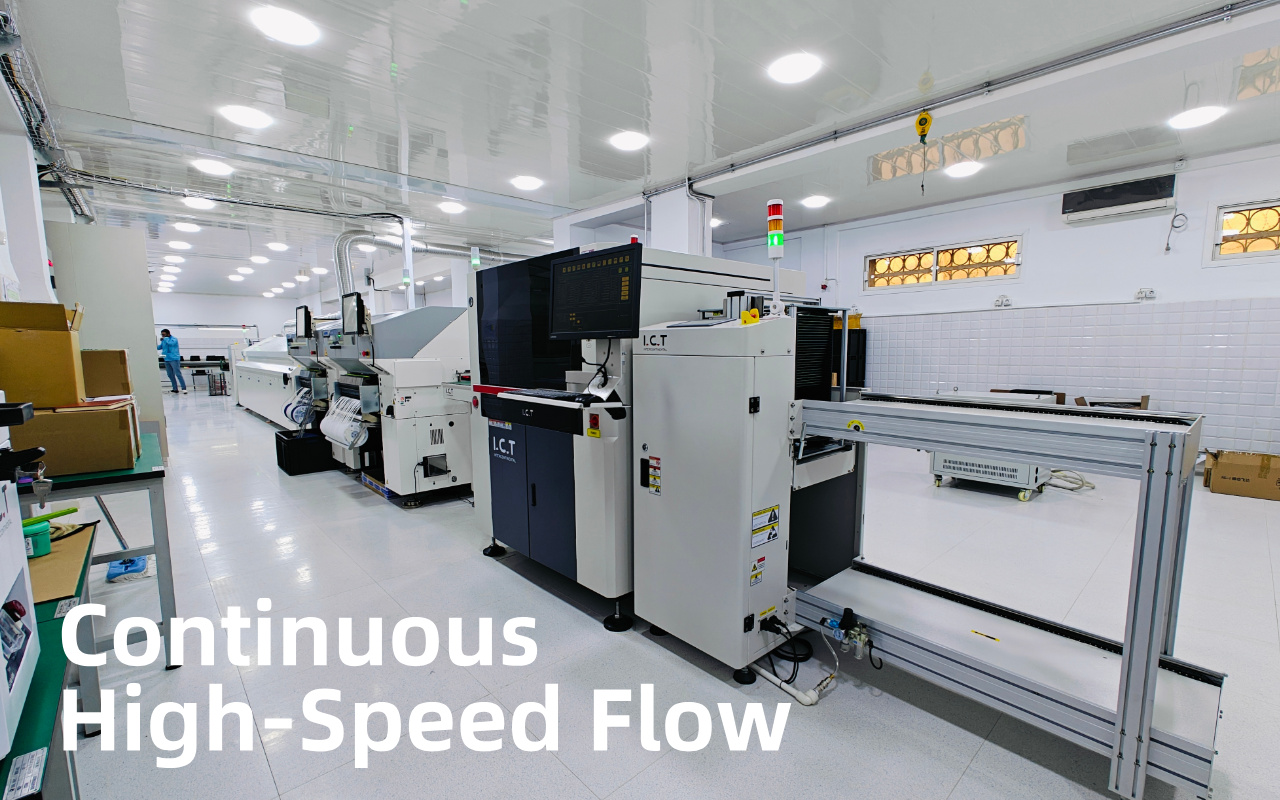

Inline SMT raspored povezuje sve strojeve u jedan, kontinuirani proizvodni put. Njegova temeljna snaga leži u brzini i ritmu. Kada su proizvodni uvjeti stabilni i predvidljivi, inline konfiguracije mogu pružiti vrlo visoku propusnost uz minimalno rukovanje materijalom i čisti tijek procesa.
Zbog toga se inline izgledi i dalje široko koriste u okruženjima u kojima je raznolikost proizvoda ograničena, a proizvodne serije duge. Pod pravim uvjetima, oni su učinkoviti, lako razumljivi i sposobni za impresivne rezultate.
U inline rasporedu, PCB-ovi se kreću izravno od ispisa paste za lemljenje do postavljanja, reflow-a i pregleda bez namjernih prekida u protoku. Transporteri su čvrsto povezani i svaki proces odmah prelazi na sljedeći.
Ovo neprekinuto kretanje smanjuje ručno rukovanje i može smanjiti vrijeme ciklusa kada je struna dobro uravnotežena. Sve dok svaki proces radi unutar uskog raspona performansi, linija se ponaša kao jedan stroj, pomičući ploče ujednačenim tempom s malim varijacijama.
Učinkovitost ovog modela u potpunosti ovisi o ravnoteži i dosljednosti.
Inline izgledi prirodno se usklađuju sa prednostima brzih platformi za postavljanje. Strojevi proizvođača kao što su JUKI i Hanwha dizajnirani su za kontinuirani rad s velikom propusnošću, dodajući komponente punom brzinom s minimalnim prekidima.
Kada vrste proizvoda ostanu nepromijenjene za produžene serije, stabilan protok materijala unutar linije omogućuje ovim platformama da rade blizu svoje optimalne učinkovitosti. Učestalost promjene je niska, konfiguracije dodavača ostaju stabilne, a brzina postavljanja postaje istinska prednost, a ne teoretska specifikacija.
U ovom scenariju, inline rasporedi mogu isporučiti maksimalan učinak s relativno jednostavnom kontrolom linije.
Ista čvrsta veza koja omogućuje veliku brzinu također predstavlja temeljni rizik. Budući da su svi strojevi izravno povezani, zaustavljanje na bilo kojoj pojedinoj točki procesa odmah se širi kroz cijelu liniju.
Pogreška dodavača, rutinsko održavanje ili manja prilagodba na jednom stroju mogu zaustaviti cijelu liniju. Međuspremnici nude ograničenu zaštitu u ovoj konfiguraciji jer postoji mala fizička ili logička odvojenost između procesa. Kako se proizvodnja povećava, čak i mali i česti prekidi mogu značajno utjecati na ukupnu učinkovitost.
Ova strukturna ranjivost postaje izraženija u tvornicama s visokom kombinacijom proizvoda, čestim promjenama ili ograničenom tolerancijom zastoja—uvjetima s kojima se mnoge operacije susreću tek nakon što linija radi neko vrijeme.

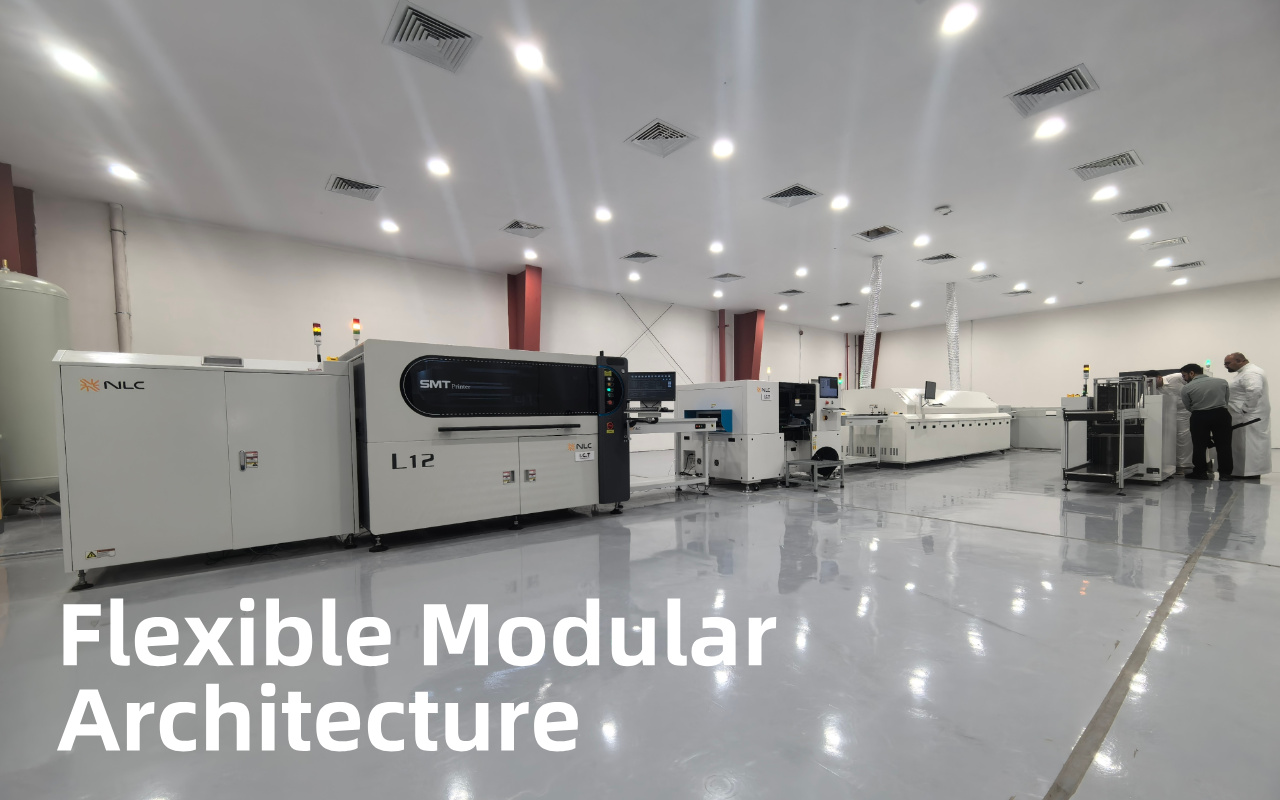

Modularni raspored SMT linije dijeli proizvodnu liniju na više funkcionalnih dijelova, povezanih kratkim transporterima ili međuspremničkim jedinicama. Za razliku od inline rasporeda koji se ponašaju kao jedan kontinuirani sustav, modularne konfiguracije dizajnirane su da toleriraju varijacije. Svaki odjeljak radi s određenim stupnjem neovisnosti, dopuštajući liniji da apsorbira smetnje bez trenutnog prisilnog potpunog zaustavljanja.
Ova filozofija dizajna daje prednost otpornosti nad apsolutnom brzinom. Kako se proizvodni uvjeti razvijaju, modularni rasporedi pružaju strukturu koja više oprašta i može se prilagoditi bez stalnog ponovnog balansiranja.
U modularnom rasporedu, ispis paste za lemljenje, postavljanje, reflow i pregled tretiraju se kao različiti procesni moduli. Ovi moduli su povezani, ali nisu čvrsto povezani. Kada se problem pojavi u jednom dijelu—kao što je podešavanje hranilice ili podešavanje inspekcije—utjecaj na ostatak linije je ograničen.
Međuspremnici između modula privremeno drže PCB-ove dok se problem riješi, omogućujući uzvodnim procesima da nastave raditi. Ovo odvajanje sprječava da se mali prekidi kaskadiraju kroz cijelu liniju i pretvore manje događaje u puna zaustavljanja proizvodnje.
S vremenom ova polu-neovisna struktura značajno poboljšava radnu stabilnost, posebno u okruženjima s čestim prilagodbama.
Odbojnici u modularnom rasporedu čine više od ploča za pohranu. Oni djeluju kao amortizeri za proizvodni sustav. Kratki nizvodni prekidi više ne prisiljavaju trenutna uzvodna gašenja, a oporavak nakon zaustavljanja je brži i predvidljiviji.
Kratki transporteri između modula također igraju ključnu ulogu. Oni pojednostavljuju fizičko odvajanje između procesa i olakšavaju umetanje, uklanjanje ili premještanje opreme bez prerade cijele linije. Umjesto redizajniranja protoka materijala, promjene se mogu lokalizirati na jedan modul.
Ova kombinacija odbojnika i kratkih veza je ono što modularnim linijama omogućuje održavanje propusnosti čak i kada su uvjeti manje od idealnih.
Inspekcijski zahtjevi s vremenom rastu. Dodatni SPI, AOI ili selektivni rendgenski koraci često se uvode kako se standardi kvalitete pooštravaju ili se povećava složenost proizvoda. Modularni rasporedi sami su po sebi dobro prilagođeni ovoj evoluciji.
Budući da se moduli povezuju preko fleksibilnih sučelja, platforme za inspekciju mogu se dodati ili premjestiti uz minimalne smetnje. Moderni sustavi—poput onih koje nudi I.CT —dizajnirani su za glatku integraciju u modularne linije, dopuštajući umetanje koraka inspekcije tamo gdje daju najveću vrijednost bez prisiljavanja na ponovnu izgradnju cijele linije.
Kao rezultat toga, nadogradnje inspekcije u modularnim konfiguracijama obično zahtijevaju mnogo manje zastoja i inženjerskog napora nego u usko povezanim inline rasporedima. AOI je jedan od najčešće dodanih ili repozicioniranih koraka inspekcije kako se zahtjevi proizvoda razvijaju, posebno kada uvedete više varijanti, stroža pravila izrade ili ograničenja kvalitete prema specifičnim potrebama kupca. Jasnije razumijevanje načina na koji AOI radi u sklapanju PCB-a olakšava odlučivanje gdje modularne spojne točke i kapacitet međuspremnika trebaju biti rezervirani od početka.

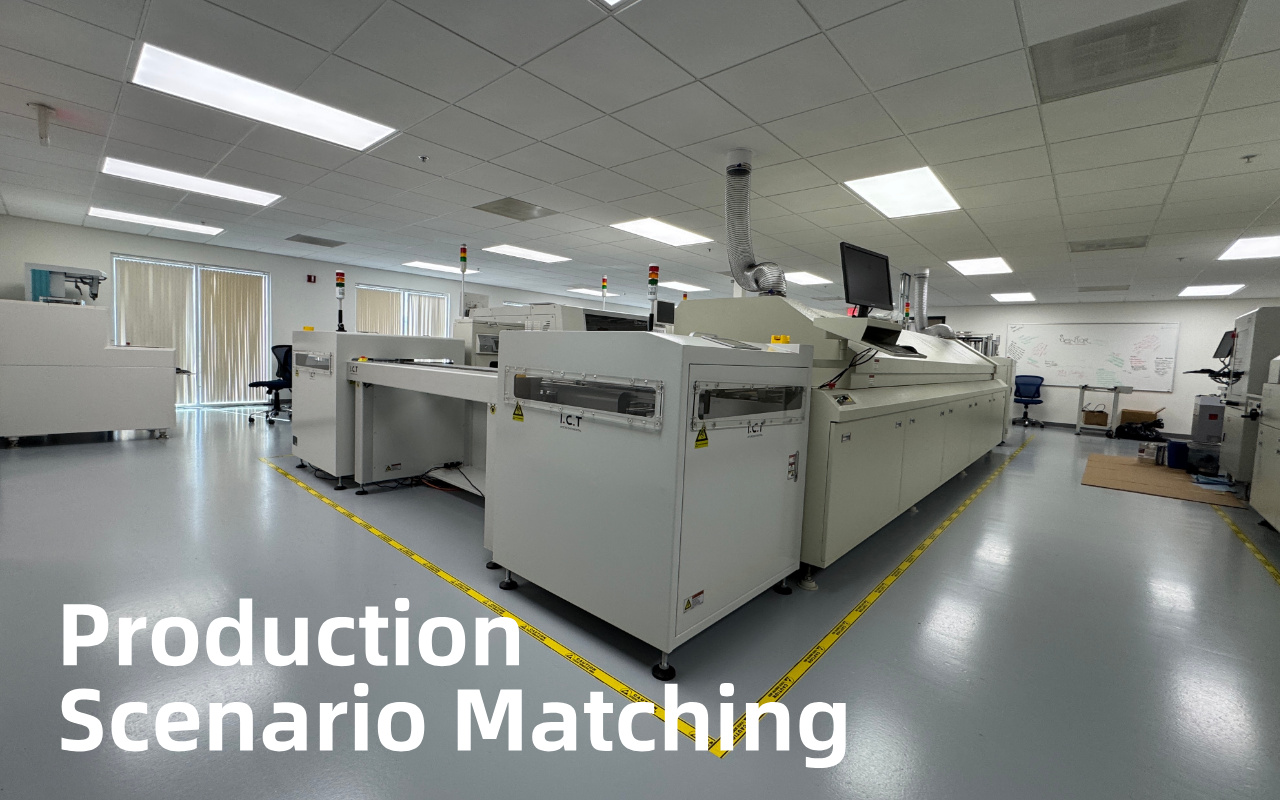

Ne postoji univerzalno 'ispravan' raspored SMT linije. Pravi izbor ovisi o tome kako vaša tvornica zapravo radi danas—i kako će se vjerojatno promijeniti u sljedećih nekoliko godina. Gledajući stvarne proizvodne scenarije, razlike između inline i modularnih izgleda postaju mnogo jasnije od apstraktnih usporedbi.
Visoko miješana okruženja s malom glasnoćom stvaraju stalni pritisak na fleksibilnost linije. Česte promjene proizvoda, različite veličine ploča i različiti setovi komponenti čine učinkovitost prijelaza kritičnom.
U tim uvjetima modularni rasporedi obično imaju bolje rezultate. Timovi mogu pripremiti hranilice, prilagoditi programe ili fino podesiti postavke inspekcije u jednom modulu dok drugi dijelovi nastavljaju raditi. Zastoji su lokalizirani, a ne globalni. Inline rasporedi, nasuprot tome, često zahtijevaju zaustavljanja na cijeloj liniji za promjene, pretvarajući kratke zadatke postavljanja u produljene proizvodne gubitke.
Kako se raznolikost proizvoda povećava, ta razlika postaje sve vidljivija u dnevnoj proizvodnji.
Kada je proizvodnja usredotočena na jedan ili dva proizvoda s dugim, neprekinutim serijama, inline rasporedi pokazuju svoju snagu. Kontinuirani protok smanjuje rukovanje, a linija se može fino izbalansirati za maksimalnu propusnost.
U ovom scenariju, platforme za postavljanje velike brzine kao što je Hanwha rade blizu svojih optimalnih uvjeta. Zamjene su rijetke, konfiguracije ulagača ostaju stabilne, a cijena po sklopljenoj ploči obično je niža nego u više segmentiranim rasporedima.
Inline najbolje funkcionira kada se varijabilnost namjerno drži izvan sustava. Mnogi programi potrošačke elektronike nagrađuju stabilno izvršavanje velikog volumena, gdje vrijeme rada, dosljednost takta i cijena po ploči dominiraju modelom odlučivanja. Ako ovo sliči vašoj proizvodnoj stvarnosti, pregled načina na koji su obično specificirane SMT linije za potrošačku elektroniku može vam pomoći da potvrdite hoće li inline raspored ostati učinkovit s obzirom na veličinu volumena.
U regijama s visokim troškovima rada, zastoji brzo postaju skupi. Kada se linija zaustavi, operateri, tehničari i nadzornici često čekaju besposleni dok se problemi rješavaju.
Modularni rasporedi pomažu smanjiti taj skriveni trošak ograničavanjem opsega zastoja. Održavanje, prilagodbe ili manji problemi u jednom modulu ne moraju nužno zaustaviti cijelu liniju. Inline rasporedi, s druge strane, zahtijevaju gotovo savršenu ravnotežu i pouzdanost kako bi se izbjeglo skupo vrijeme mirovanja cijele radne snage.
Za mnoge europske tvornice ova otpornost može nadmašiti razmatranja čiste brzine. U Europi odluke o izgledu često nisu vođene samo cijenom rada, već i pouzdanošću i očekivanjima revizije—posebno za automobilske i industrijske programe.
Ako gradite prema proizvodnji s većom pouzdanošću, planiranje linije SMT za automobilsku elektroniku pruža koristan kontekst o tome zašto proširenje inspekcije, sljedivost i stabilnost procesa imaju tendenciju ranog oblikovanja strategije izgleda.
Zahtjevi inspekcije rijetko ostaju statični. U mnogim tvornicama, prvi korak inspekcije koji se dodaje ili nadograđuje je inspekcija paste za lemljenje, jer sprječava nizvodne nedostatke i smanjuje petlje za preradu. Razumijevanje načina na koji su SPI strojevi u SMT linijama obično postavljeni i korišteni pomoći će vam predvidjeti hoće li vaš raspored čisto prihvatiti nove korake inspekcije—ili će kasnije prisiliti preobuhvatne prerade. Kako se standardi kvalitete pooštravaju, a proizvodi postaju složeniji, često se uvode dodatni SPI, AOI ili X-ray koraci.
Modularni rasporedi su inherentno bolje prilagođeni ovoj evoluciji. Postojeći međuspremnik i fleksibilne međusobne veze omogućuju dodavanje ili premještanje opreme za inspekciju uz ograničene smetnje. Inline rasporedi mogu zahtijevati značajnu preradu pokretne trake i ponovno balansiranje linija kako bi se prilagodili novim strojevima, pretvarajući poboljšanja kvalitete u velike inženjerske projekte.
Ako je proširenje inspekcije dio vašeg srednjoročnog plana, fleksibilnost izgleda postaje odlučujući faktor.

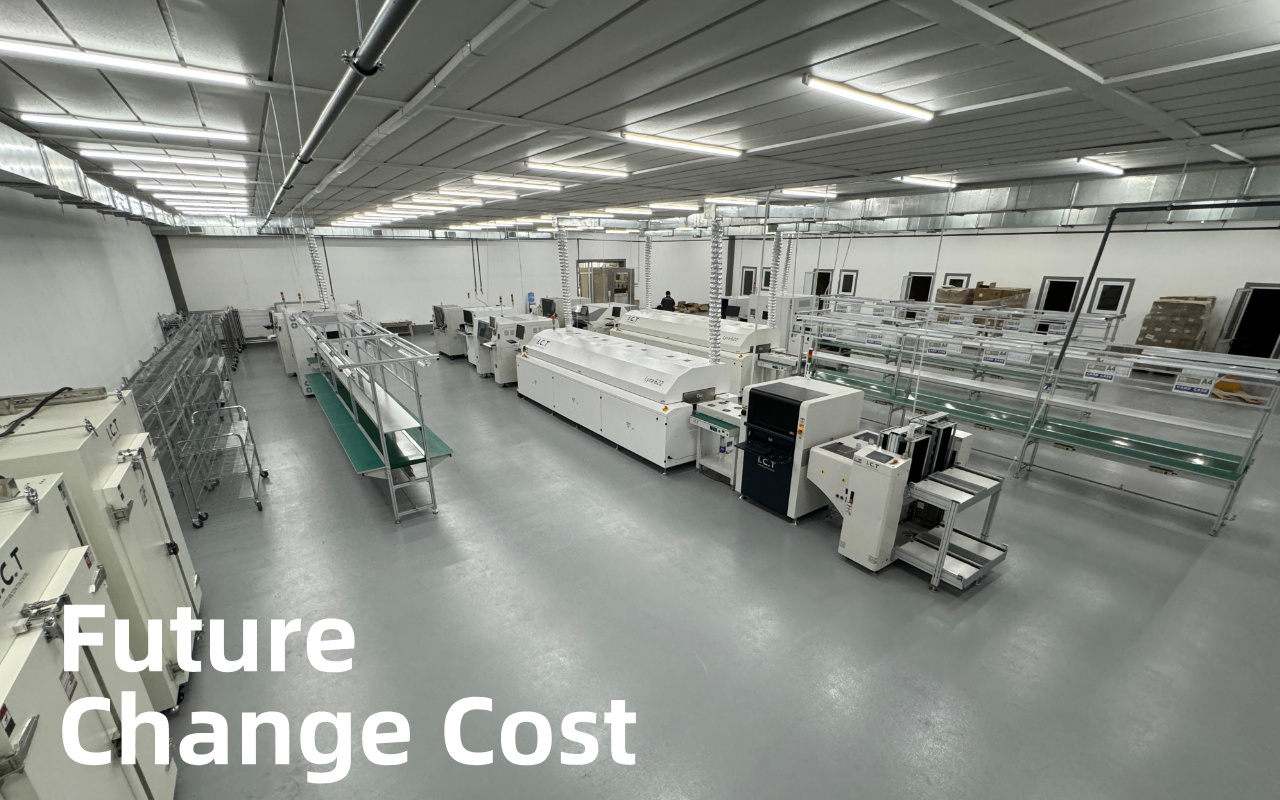

Kada timovi uspoređuju rasporede SMT linija, fokus je često na početnom ulaganju i brzini instalacije. Ono što se često podcjenjuje je koliko će buduće promjene koštati - u vremenu, radu i izgubljenom rezultatu. Odluke o izgledu određuju jesu li proširenje i modifikacije rutinske prilagodbe ili razorni projekti koji troše tjedne proizvodnog kapaciteta.
Dok planirate proširenje, pomaže vam razmišljati izvan fizičkih poteza opreme. Mnoge se tvornice također pripremaju za veću zrelost automatizacije, gdje podaci, sljedivost i prilagodljiva kontrola postaju dio proizvodne strategije. Ako istražujete kako proizvodnja bez svjetla izgleda u praksi—i što zahtijeva od vaše arhitekture linije—ovo vrijedi pregledati kao dio vaše dugoročne odluke o izgledu.
Tijekom životnog vijeka tvornice, ti skriveni troškovi često premašuju izvornu razliku u cijeni između opcija izgleda.
Dodavanje jednog stroja čest je zahtjev, bilo za dodatnu inspekciju, međuspremnik ili smanjenje kapaciteta. U inline rasporedima, to obično uključuje rezanje pokretnih traka, prebacivanje više strojeva i rebalansiranje cijelog toka. Čak i dobro planirana promjena može rezultirati danima, a ponekad i tjednima, zastoja.
U modularnim izgledima novi se strojevi dodaju kao dodatni odjeljci. Postojeći moduli ostaju uglavnom netaknuti, a integracija je lokalizirana. U mnogim slučajevima, instalacija i puštanje u pogon mogu se dovršiti u roku od nekoliko sati, što omogućuje brzi nastavak proizvodnje uz minimalne gubitke u protoku.
Razlika nije teoretska - pokazuje se izravno u rasporedima isporuke i obvezama kupaca.
Velika oprema kao što su pisači i reflow peći među elementima koje je najteže premjestiti. U inline konfiguracijama, pomicanje jednog od ovih strojeva često zahtijeva odspajanje više uzvodnih i nizvodnih procesa, ponovno poravnavanje transportera i vraćanje ravnoteže linije od nule.
Modularni dizajn smanjuje ovaj utjecaj izoliranjem glavne opreme unutar definiranih odjeljaka. Pisač ili pećnica mogu se premjestiti ili zamijeniti bez prisilnog rastavljanja cijele linije. Zahtjevi za radnom snagom su manji, ponovno pokretanje je brže, a rizik od unošenja nove nestabilnosti značajno smanjen.
Kako se tvornice razvijaju, ova fleksibilnost postaje sve vrijednija. Reflow pećnice nije samo fizički teško premjestiti - one također postaju ključni podatkovni čvorovi kada se krećete prema sljedivosti i pametnoj tvorničkoj integraciji.
Ako vaš plan uključuje kontrolu recepta, disciplinu profiliranja i povezanost, razumijevanje integracije preoblikovanja industrije 4.0 pomaže vam procijeniti podržava li vaš izgled čiste nadogradnje bez prisiljavanja na veliko restrukturiranje linije.
Tehnologija postavljanja ne stoji mirno. Kada postanu dostupne platforme veće brzine ili veće točnosti, mnoge tvornice žele postupno nadograditi umjesto da ponovno izgrade cijelu liniju.
U usko povezanim inline rasporedima, nadogradnja na brže platforme za postavljanje—kao što su noviji modeli iz JUKI-ja ili Hanwhe —često zahtijeva potpunu ponovnu procjenu ravnoteže linija. Procesi nizvodno možda će se morati nadograditi istovremeno kako bi se izbjegla nova uska grla, povećanje troškova i poremećaji.
Modularni rasporedi omogućuju fazni pristup. Najprije se može nadograditi jedan modul za postavljanje dok ostali odjeljci nastavljaju raditi postojećim tempom. Ulaganje se raspoređuje tijekom vremena, a poboljšanja performansi uvode se bez destabilizacije cijele linije.

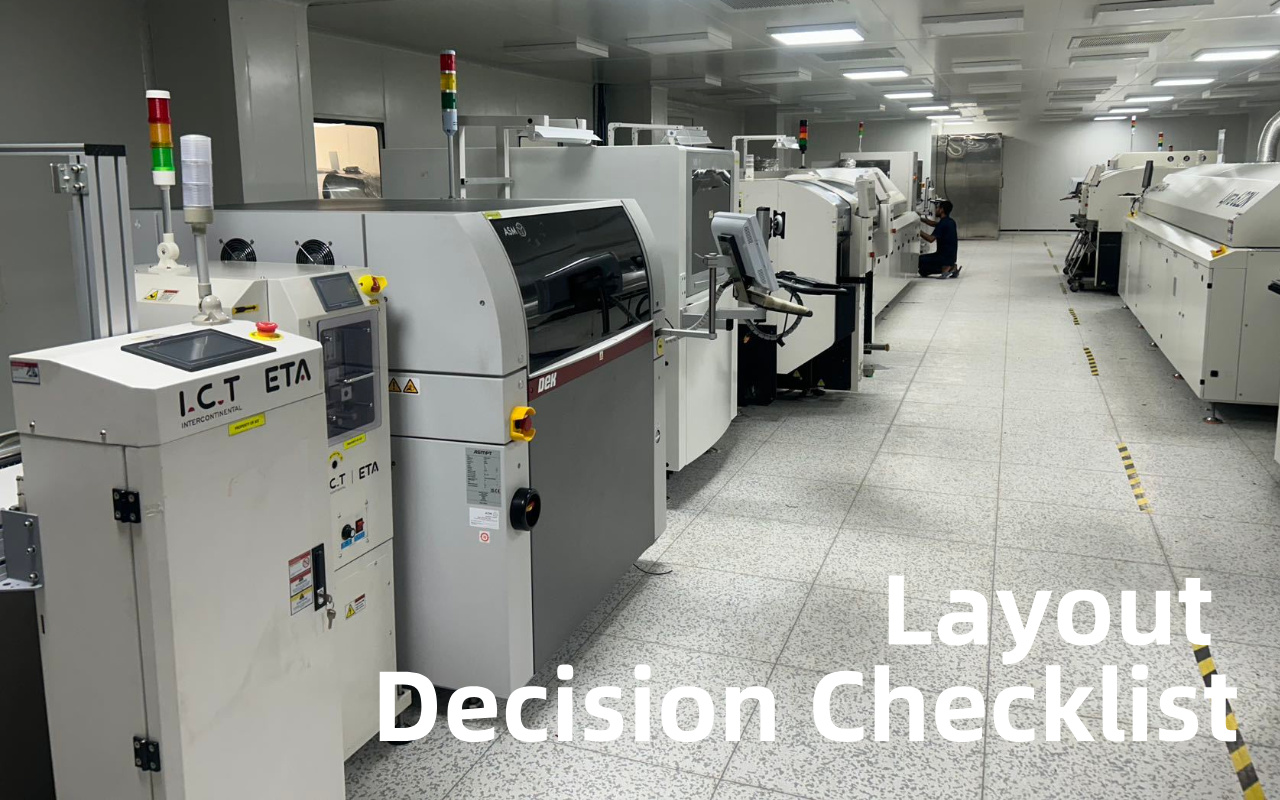

Prije nego što se posvetite rasporedu SMT linije, odmaknite se i iskreno procijenite svoju situaciju. Ovaj kontrolni popis osmišljen je kako bi vam pomogao usporediti vaše stvarne operativne potrebe s prednostima i rizicima svake opcije izgleda. Ne postoje točni ili krivi odgovori - samo sigurniji i riskantniji izbori na temelju vašeg konteksta.
Počnite sa svojom kombinacijom proizvoda. Ako sastavljate mnogo različitih ploča u malim serijama i često mijenjate proizvode, modularni rasporedi općenito pružaju sigurniju operativnu maržu. Prebacivanja mogu biti izolirana, a rad na postavljanju ne zahtijeva uvijek zaustavljanje cijele linije.
Ako je vaša proizvodnja usredotočena na mali broj proizvoda s dugim, neprekinutim serijama, inline rasporedi mogu imati vrlo dobre rezultate. Ključ je dosljednost. Što više varijacija uvedete, to više stresa stavljate na usko povezanu liniju.
Zatim razmislite o tome koliko će vaš obujam proizvodnje biti stabilan u nadolazećim godinama. Ugrađeni izgledi najučinkovitiji su kada glasnoća ostaje predvidljiva i uravnotežena tijekom vremena. Stabilnost nagrađuju visokom učinkovitošću.
Ako je potražnja neizvjesna, raste ili se očekuje da će se pomaknuti prema većem miksu proizvoda, modularni izgledi gracioznije se nose s tim promjenama. Omogućuju prilagodbe kapaciteta i procesa bez prisiljavanja na kompletan redizajn linije.
Odluke o izgledu također odražavaju koliko fleksibilnosti želite financijski sačuvati. Ako imate ograničenu toleranciju za buduće zastoje, troškove preseljenja ili ponovljene inženjerske radove, modularni izgledi pomažu minimizirati te troškove tijekom životnog vijeka tvornice.
Ako ste spremni uložiti više unaprijed i očekujete malo potrebe za budućim izmjenama, inline rasporedi mogu pružiti nižu cijenu po ploči u stabilnim uvjetima. Kompromis je kasnije smanjena fleksibilnost.
Inspekcijski zahtjevi rijetko se smanjuju tijekom vremena. Ako vaš plan uključuje višestruke AOI, SPI ili X-ray korake—bilo sada ili u bliskoj budućnosti—modularni izgledi pojednostavljuju integraciju i smanjuju smetnje.
Ako su potrebe za inspekcijom minimalne i malo je vjerojatno da će se proširiti, inline izgledi ostaju jednostavni i učinkoviti. Što više pregleda dodate, fleksibilnost izgleda postaje vrijednija.
Na kraju, procijenite iskustvo svog tima. Inline rasporedi zahtijevaju discipliniran rad, brzo rješavanje problema i učinkovito izvršenje promjene. Timovi sa snažnom kontrolom procesa i jasnim rutinama mogu uspjeti u takvim okruženjima.
Ako vaš tim ima manje iskustva u upravljanju čestim zaustavljanjima ili složenim promjenama, modularni izgledi pružaju lakšu strukturu. Smanjuju utjecaj ljudske pogreške i ubrzavaju oporavak kada se pojave problemi.
Inline raspored ističe se u stabilnim, velikim serijama s kontinuiranim protokom i brzim postavljanjem kao što su JUKI i Hanwha. Modularni raspored nudi bolju otpornost na promjene, visoku mješavinu niske količine i buduća proširenja uz lakšu integraciju ICT inspekcije i međuspremnika. Pravi izbor ovisi o miksu proizvoda, stabilnosti količine, planovima inspekcije i toleranciji budućih troškova promjena—ne samo o početnom prostoru ili cijeni. Upotrijebite kontrolni popis od 5 točaka kako biste uskladili svoju stvarnu situaciju i izbjegli kasnije skupe prerade.
Obratite se našem timu na market@smt11.com za besplatni pregled izgleda ili pomoć pri odabiru prave konfiguracije za vašu sljedeću SMT liniju.
Da, ali je skupo i sporo. Inline linije imaju čvrste veze, tako da prebacivanje na modularno znači rezanje transportera, dodavanje odbojnika i ponovno balansiranje svega. Mnoge tvornice potroše mjesece i izgube proizvodnju tijekom promjene. Bolje je odabrati modularno od samog početka ako mislite da će fleksibilnost kasnije biti važna. Inline-modular konverzije često koštaju više od prve modularne izgradnje jer neki posao plaćate dvaput.
Ne uvijek. Modular na početku treba više transportera i odbojnika, tako da početni trošak može biti 10–30% veći, ovisno o duljini linije. Ali inline štedi novac samo ako nikada ne mijenjate puno. Kada kasnije dodate strojeve ili proizvode, modularno se obično brzo isplati jer promjene koštaju manje vremena i rada. U tvornicama s visokom mješavinom ili rastućim tvornicama, modularni ukupni trošak tijekom 3-5 godina često je niži.
Oba rade u oba izgleda jer su JUKI i Hanwha visoke kvalitete. Inline im najbolje odgovara za stabilnu veliku količinu jer njihova brzina odgovara kontinuiranom protoku. Modularno je bolje ako često mijenjate postavke—različite postavke ulagača ili brzine mogu raditi neovisnije. Mnoge tvornice uspješno miješaju obje marke u modularnim linijama korištenjem odbojnika za uravnoteženje malih razlika u brzini.
Mali prostor gura prema inline jer koristi ravnu stazu i manje pokretne trake. Ali modularno može stati iu male prostore s kraćim odbojnicima i kompaktnim dijelovima. Ako je prostor vrlo tijesan i očekujete malo promjena, inline je praktičan. Ako predvidite dodavanje inspekcije ili proizvoda, modularno i dalje nudi veću vrijednost čak i na malim područjima izbjegavajući kasnije velike smetnje.
Duljina međuspremnika ovisi o vašem najdužem očekivanom zaustavljanju. Za većinu vodova, 1-2 metra po kritičnoj stanici (poput postavljanja ili pregleda) dovoljno je da apsorbira ponovna punjenja ulagača ili manje zastoje (5-15 minuta). Dodajte više ako imate česta duga zaustavljanja ili ploče visoke vrijednosti koje ne mogu čekati. Testirajte stvarnim izvođenjima: premali međuspremnik uzrokuje sigurnosne kopije; previše troši prostor. Počnite s prosjekom od 1,5 metara i prilagodite nakon prvih mjeseci.
