SM471plus
Hanwha
| Pouzdan Samsung Pick and Place stroj
Hanwha izrađuje Samsung Pick and Place Machine s dokazanom tehnologijom za tvornice elektronike. Ovi strojevi dijele ključne značajke na svim modelima: on-the-fly viziju koja prepoznaje dijelove dok se kreću, mješovite električne i pneumatske dodavače koji rade s postojećim postavkama radi uštede novca i jednostavan softver za brzo programiranje. Podržavaju mnoge veličine PCB-a i vrste komponenti s velikom točnošću. ICT isporučuje ove jake Samsung Pick and Place strojeve i pruža punu uslugu od dizajna linije do instalacije i obuke. Kupci dobivaju pouzdanu opremu i stručnu pomoć za besprijekoran rad proizvodnih linija bilo gdje u svijetu.
| Uvod u model

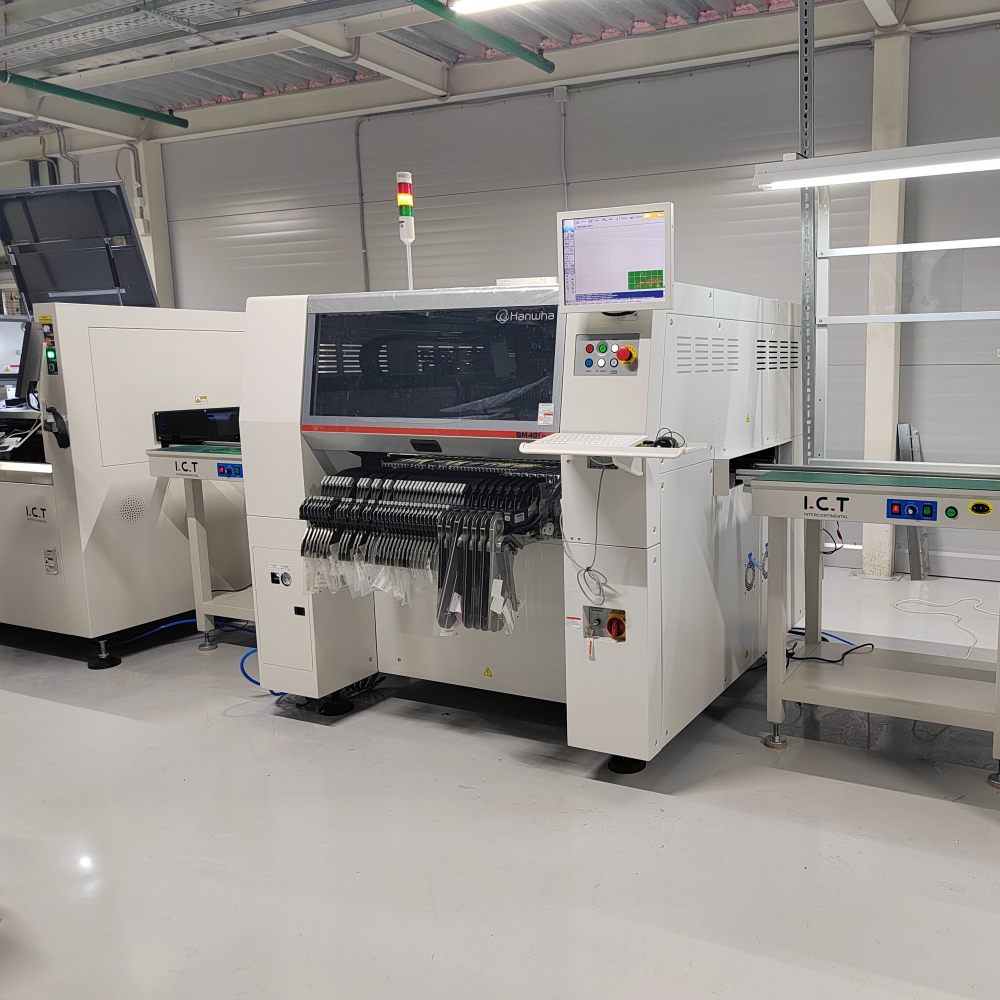

Model velike brzine: SM471Plus
SM471Plus je najbrži model s jednim portalom i deset vretena po glavi. Dostiže 78.000 CPH pod najboljim uvjetima i koristi leteći vid za brz rad na malim 0402 čipovima. Točnost ostaje na ±40µm za čipove i ±50µm za IC. Ovaj stroj odgovara velikim serijama u tvornicama potrošačke elektronike i mobitela gdje je brzina najvažnija. Standardna veličina PCB-a ide do 510x460 mm, s većim opcijama.
Fleksibilni model srednje brzine: SM481Plus
SM481Plus koristi jedan portal sa šest vretena po glavi za ravnotežu brzine i dometa. Dostiže 40 000 CPH pri rukovanju većim dijelovima do 42 mm. Točnost se poboljšava na ±30 µm za ICs s vidom na pozornici. Tvornice u industriji automobila i kućanskih aparata odabiru ovaj model za mješovite proizvodne serije. Podržava vrlo dugačke ploče do 1500 mm u postavljanju s jednom trakom, nudeći pravu fleksibilnost za različite poslove.
Višenamjenski model: SM482Plus
SM482Plus donosi šest vretena na jednom portalu za učinak od 30.000 CPH. Ističe se s komponentama neobičnog oblika i velikim pločama do 1200x510 mm. Stage vision održava točnost na ±30µm za IC. Proizvođači rasvjete i zaslona odabiru ovaj model kada trebaju postaviti velike ili neobične dijelove bez usporavanja linije. Obavlja zahtjevne zadatke s kojima se drugi strojevi svakodnevno bore.
Napredni fleksibilni model: DECAN L2
DECAN L2 pokreće dva portala sa šest vretena svaki za pravu snagu za više zadataka. Postavlja 56 000 CPH i upravlja širokim komponentama do 55 mm visine. Leteći vid daje veliku točnost čipa od ±28µm. Tvornice LED dioda i proizvođači velikih panela koriste ovaj Samsung Pick and Place Machine za učinkovitost s dvije trake i velike ploče do 1200 mm duljine. Brzim linijama donosi sposobnost za teške uvjete rada.
| Specifikacija
| Parametar | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Brzina postavljanja (optimalna) | 78.000 CPH | 40.000 CPH | 30.000 CPH | 56.000 CPH |
| Broj vretena | 10 vretena/glava (1 portal) | 6 vretena/glava (1 portal) | 6 vretena/glava (1 portal) | 6 vretena/glava (2 portala) |
| Točnost postavljanja (čip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Točnost postavljanja (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Raspon komponenti | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, do □55 mm opt.) |
| Maksimalna veličina PCB-a (standardna) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maksimalna veličina PCB-a (opcija) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Do 1.200 x 460 mm |
| Kapacitet ulagača (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Sistem vida | Leteća vizija | Scenska vizija | Scenska vizija | Leteća vizija |
| Više SMT srodnih proizvoda

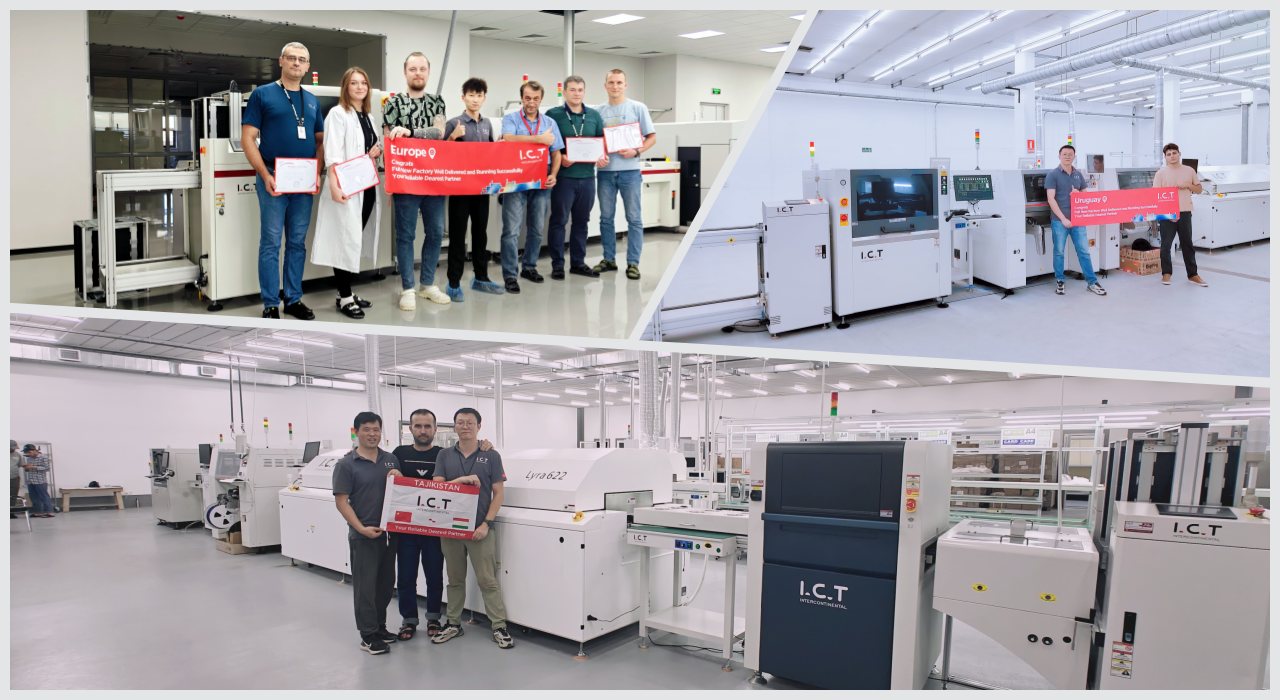

ICT gradi kompletne visokokvalitetne SMT proizvodne linije oko Samsung Pick and Place stroja. Isporučujemo vakuumske utovarivače koji održavaju ploče čistima, automatske pisače koji točno nanose pastu, višezonske peći za reflow koji stvaraju snažne lemljene spojeve i napredne AOI sustave koji hvataju svaki kvar. Sva oprema se čvrsto povezuje za glatki protok. Ova kompletna postavka povećava prinos, smanjuje troškove i podnosi tešku svakodnevnu upotrebu u tvornicama automobila, medicine, rasvjete i potrošačke elektronike. Gotove ploče izlaze spremne za stvarne kupce. Planiramo i podržavamo cijelu liniju od početka do kraja.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMT linija | Turska potpuno automatizirana sljediva vrhunska SMT linija. |
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Inspekcijska mašina | SMT uređaji za inspekciju kao što su AOI, SPI, X-ray i stencil inspecter. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke. |
| Videozapis o uspjehu korisnika
Dva ICT inženjera odletjela su u Tadžikistan kako bi pomogla proizvođaču LED dioda. Kupac je dobio dvije pune SMT linije s nekoliko Samsung Pick and Place strojeva, plus jednu DIP liniju, jednu liniju za premazivanje, jednu liniju za doziranje i jednu liniju za sklapanje LED žarulja. Video prikazuje opremu koja sigurno stiže, inženjere kako istovaruju sanduke, sastavljaju strojeve i obučavaju lokalne radnike korak po korak. Linije su počele glatko teći. Osoblje je proizvelo mnoge vrste LED žarulja i svjetala. Na kraju, korisnik je dao jake pozitivne povratne informacije o brzom postavljanju i savršenoj kvaliteti proizvoda.
| Servis i podrška u obuci
ICT pruža punu uslugu i obuku za svaki Samsung Pick and Place stroj. Naš tim počinje s analizom potreba i planiranjem linije, zatim se bavi otpremom, instalacijom i obukom na licu mjesta. Inženjeri putuju diljem svijeta radi tehničke pomoći i brzih rješenja. Usmjeravamo poboljšanja procesa i buduće nadogradnje kako bi linije radile na vrhunskoj učinkovitosti. Kupci dobivaju znanje i podršku potrebnu za dugoročni uspjeh i minimalne zastoje u svojim tvornicama.
| Izjave klijenata
Klijenti pohvalno govore o ICT inženjerima zbog njihove stručne i strpljive pomoći na licu mjesta. Vjeruju Samsung Pick and Place stroju za stabilan dnevni rad. Sigurno pakiranje štiti opremu tijekom dugih transportnih ruta. Naš tim brzo odgovara na pitanja, često isti dan. Mnogi kupci kažu da im jasna obuka omogućuje brzi početak pune proizvodnje i postizanje visokokvalitetnih rezultata bez izgubljenog vremena ili materijala.
| Certifikati i standardi
ICT posjeduje važne globalne certifikate koji dokazuju kvalitetu i sigurnost. Posjedujemo oznake CE za europske sigurnosne standarde, usklađenost s RoHS za zaštitu okoliša i ISO9001 za dosljedne sustave upravljanja. Više patenata pokriva naše vlastite inovacije u SMT tehnologiji. Ovi certifikati pokazuju da svaki Samsung Pick and Place Machine i povezane usluge zadovoljavaju stroga međunarodna pravila za pouzdanost, sigurnost radnika i ekološku proizvodnu praksu.
| O ICT tvrtki i tvornici
ICT upravlja vlastitim centrima za istraživanje, razvoj i proizvodnju u Kini. Zapošljavamo 89 ljudi uključujući 20 kvalificiranih inženjera i brzo smo rasli od početka 2012. Tvrtka sada opslužuje više od 1600 kupaca u 72 zemlje s cjelovitim rješenjima za proizvodnju elektronike. Kroz svaki tvornički proces prolaze strogi koraci testiranja i puna kontrola kvalitete. Ovaj snažan sustav isporučuje pouzdanu opremu i uslugu klijentima svugdje u svijetu.
