Odabir SMT proizvodne linije za proizvodnju automobilske elektronike ne odnosi se na izgradnju najbrže linije u pogonu. Riječ je o smanjenju dugoročnog proizvodnog rizika i osiguravanju stabilnih, ponovljivih performansi tijekom godina proizvodnje. Automobilska elektronika mora raditi pouzdano pod vibracijama, ekstremnim temperaturama i produljenim vijekom trajanja, što postavlja daleko veće zahtjeve za stabilnost procesa, sljedivost i kontrolu. Standardi kao što je IATF 16949 pojačavaju ovu stvarnost dajući prioritet sprječavanju nedostataka, sljedivosti podataka i proizvodnim sustavima spremnima za reviziju umjesto kratkoročnih dobitaka u propusnosti.

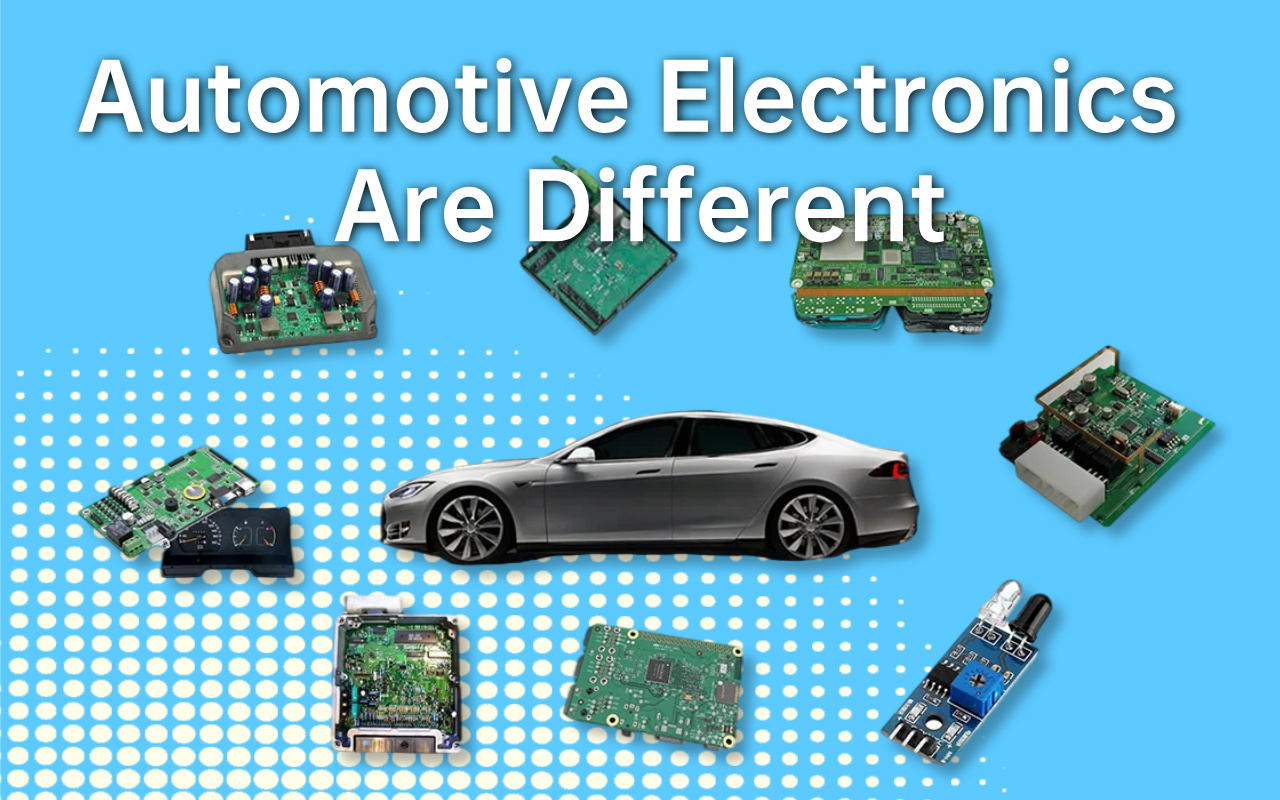

Za proizvođače koji procjenjuju ili nadograđuju SMT proizvodnu liniju, razumijevanje ovih razlika je prvi kritičan korak. Automobilskoj elektronici ne može se pristupiti na isti način kao potrošačkim ili općim industrijskim proizvodima, jer su očekivanja u pogledu trajnosti, dosljednosti i odgovornosti fundamentalno viša. Prije rasprave o odabiru opreme ili konfiguraciji linije, bitno je prvo ispitati jedinstvene proizvodne zahtjeve koji definiraju proizvodnju automobilske elektronike i oblikuju svaku odluku o daljnjem procesu.
Očekuje se da će automobilski elektronički moduli ostati u službi 10 do 15 godina, ponekad čak i dulje. Za razliku od potrošačke elektronike, nema mjesta za postupnu degradaciju performansi ili kvarove u ranom životnom vijeku. Lemljeni spoj koji se dobro ponaša tijekom početnog testiranja, ali se povlači nakon godina toplinskog opterećenja, može postati ozbiljan sigurnosni rizik.
Iz tog razloga, proizvođači automobila moraju se usredotočiti na SMT proizvodne linije koje daju dosljedne rezultate tijekom tisuća radnih sati. Konfiguracije opreme optimizirane samo za kratkoročnu propusnost mogu se isprva činiti učinkovitima, ali često uvode dugoročno pomicanje, varijacije i nestabilnost održavanja koje su neprihvatljive u automobilskoj proizvodnji.
Automobilska elektronika radi u nekim od najsurovijih okruženja među svim elektroničkim proizvodima. Ekstremne temperature u rasponu od -40°C do +125°C, kontinuirane vibracije, izloženost vlazi i ponovljeni toplinski ciklusi stvaraju stalni stres na lemljenim spojevima i PCB sklopovima.
Ako SMT procesi nisu strogo kontrolirani, ti stresovi mogu dovesti do uobičajenih dugotrajnih kvarova kao što su pukotine lemljenja, otvaranja ili slabosti povezane s šupljinama. SMT linija za automobilsku industriju stoga mora osigurati robusnu formaciju lemljenih spojeva kroz stabilan ispis paste za lemljenje, točan položaj i vrlo dosljedne uvjete reflowa. Ovi čimbenici izravno određuju hoće li proizvod preživjeti godine rada vozila u stvarnom svijetu.
U proizvodnji automobilske elektronike sljedivost nije najbolja praksa - ona je uvjet. Standardi kao što je IATF 16949 zahtijevaju potpunu vidljivost materijala, procesa i rezultata inspekcije kako bi se omogućila brza analiza uzroka i obuzdavanje u slučaju problema na terenu.
Svaki PCB mora biti povezan sa svojom šaržom paste za lemljenje, serijom komponenti, procesnim parametrima i podacima o inspekciji. SMT proizvodne linije bez integriranog bilježenja podataka i SPC mogućnosti ne samo da povećavaju rizik kvalitete, već se također bore da prođu provjere kupaca. S vremenom nedostatak sljedivosti značajno povećava troškove i učinak povlačenja, čineći ga jednim od najkritičnijih čimbenika odabira pri dizajniranju automobilske SMT linije.

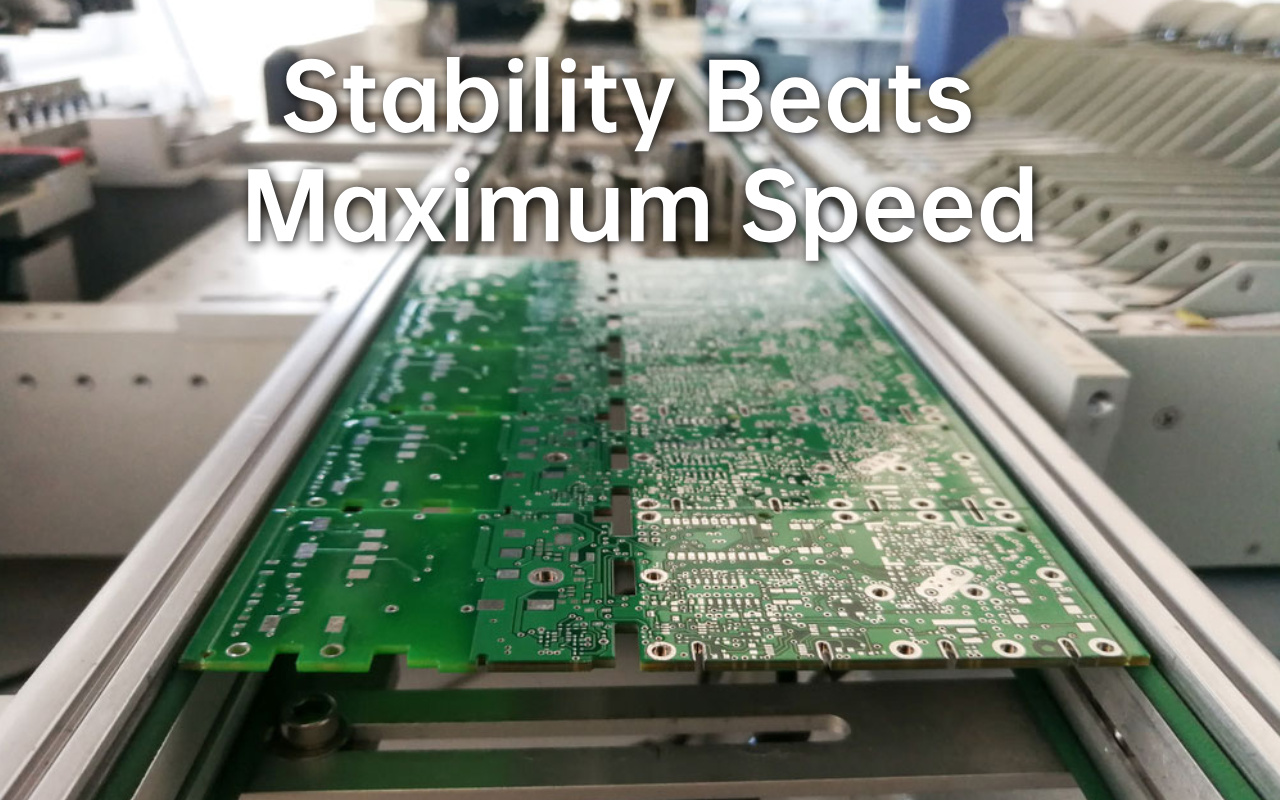

U proizvodnji automobilske elektronike, veća brzina postavljanja ne znači automatski veću produktivnost. Ultra-brze SMT linije često rade bliže svojim ograničenjima procesa, gdje se male varijacije u postavljanju, ispisu ili termalnoj kontroli mogu akumulirati tijekom vremena. Ove suptilne varijacije mogu proći početne preglede, ali se kasnije manifestiraju kao kvarovi na terenu nakon godina rada, naglašavajući zašto se strategije automatizacije u produktivnosti SMT linije moraju usredotočiti na stabilnost, a ne na sirovu brzinu.
Za automobilske primjene, oprema srednje do velike brzine s dobro kontroliranim prozorima procesa obično daje daleko bolje dugoročne rezultate. Radeći unutar stabilnih granica umjesto na rubu performansi, proizvođači smanjuju varijacije, pojednostavljuju kontrolu procesa i značajno smanjuju rizik od latentnih grešaka.
Pri odabiru SMT opreme za automobilsku elektroniku, ponovljivost je važnija od vrhunskih specifikacija. Ključni pokazatelji učinkovitosti uključuju stabilnu točnost postavljanja, dosljedan volumen paste za lemljenje i ujednačene toplinske profile tijekom produljenih proizvodnih razdoblja.
Još važnije, oprema mora održavati te sposobnosti tijekom vremena. Proizvođači automobila trebali bi gledati dalje od vrijednosti u podatkovnoj tablici i usredotočiti se na dokazanu dugoročnu stabilnost. Strojevi koji mogu održati performanse procesa nakon tisuća radnih sati, uz minimalnu ponovnu kalibraciju i predvidljivo ponašanje, pružaju mnogo jaču osnovu za proizvodnju u automobilskoj industriji.
Dobro dizajnirana automobilska SMT linija uravnotežuje izlazni kapacitet s robusnošću u svakom koraku procesa. To obično uključuje stabilan ispis paste za lemljenje, pouzdano postavljanje srednje brzine, konvekcijsko pretapanje lemljenjem i sveobuhvatnu inspekciju u liniji.
Umjesto optimizacije svakog stroja zasebno, uspješni proizvođači dizajniraju liniju kao integrirani sustav. Cilj nije kratkoročna optimizacija prinosa, već održavanje visoke i ponovljive sposobnosti procesa tijekom godina proizvodnje, čak i kada se proizvodi, količine i radni uvjeti razvijaju.

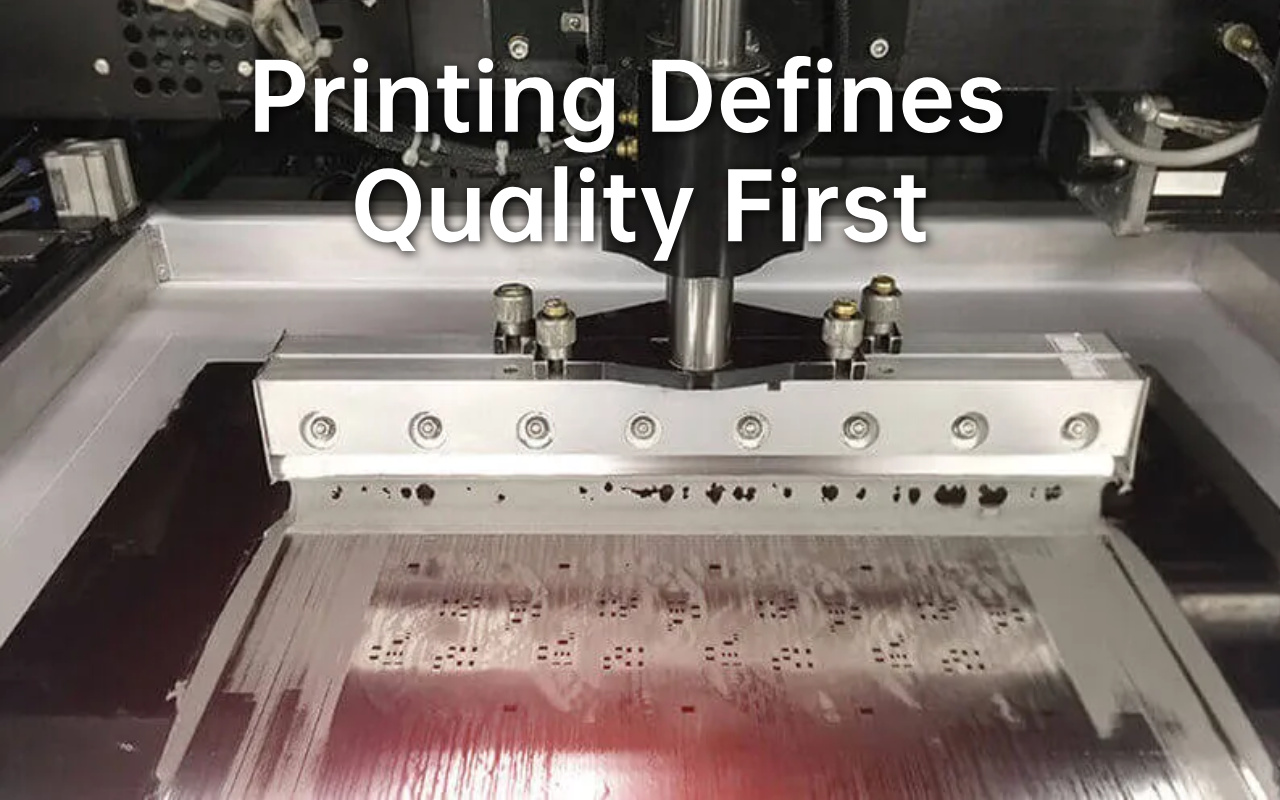

U proizvodnji automobilske elektronike, mnoga dugoročna pitanja pouzdanosti mogu se povezati s varijantom ispisa paste za lemljenje. Nedosljedan volumen lemljenja ili neusklađenost u ovoj fazi često dovodi do slabih lemljenih spojeva, šupljina ili neravnomjernog vlaženja koje je teško otkriti kasnije u procesu.
Moderni šablonski pisači dizajnirani za automobilsku primjenu naglašavaju kontrolu zatvorene petlje, precizno poravnanje i stabilnu regulaciju tlaka. Održavanje čvrste konzistencije volumena lema posebno je kritično za komponente finog koraka i BGA uređaje koji se obično koriste u automobilskim kontrolnim modulima.
Performanse šablona igraju središnju ulogu u održavanju stabilnosti ispisa tijekom dugih proizvodnih serija. Optimizirani dizajn otvora blende i tretmani površine pomažu u smanjenju adhezije paste za lemljenje i rizika od premošćavanja, osobito pri ispisu finih detalja.
Jednako je važno dosljedno čišćenje šablona. Automatizirano čišćenje ispod šablone u definiranim intervalima sprječava postupno nakupljanje paste koje inače može dovesti do nedovoljnih naslaga ili kratkog spoja tijekom vremena. U automobilskoj proizvodnji, disciplinirano održavanje šablona je preventivna mjera koja štiti i prinos i dugoročnu pouzdanost proizvoda.
Statistička kontrola procesa ključna je za upravljanje ispisom paste za lemljenje u automobilskim SMT linijama. Kontinuiranim praćenjem ključnih parametara kao što su visina lemljenja, volumen i površina, SPC sustavi pružaju rano upozorenje o pomaku procesa prije nego što nedostaci dosegnu nizvodne faze.
Ovaj proaktivni pristup omogućuje planiranje održavanja i prilagodbi procesa na temelju podataka, a ne događaja kvarova. Kao rezultat toga, proizvođači mogu održavati stabilnu kvalitetu izlaza tijekom produženih proizvodnih kampanja, dok minimaliziraju neočekivane zastoje i otpad.

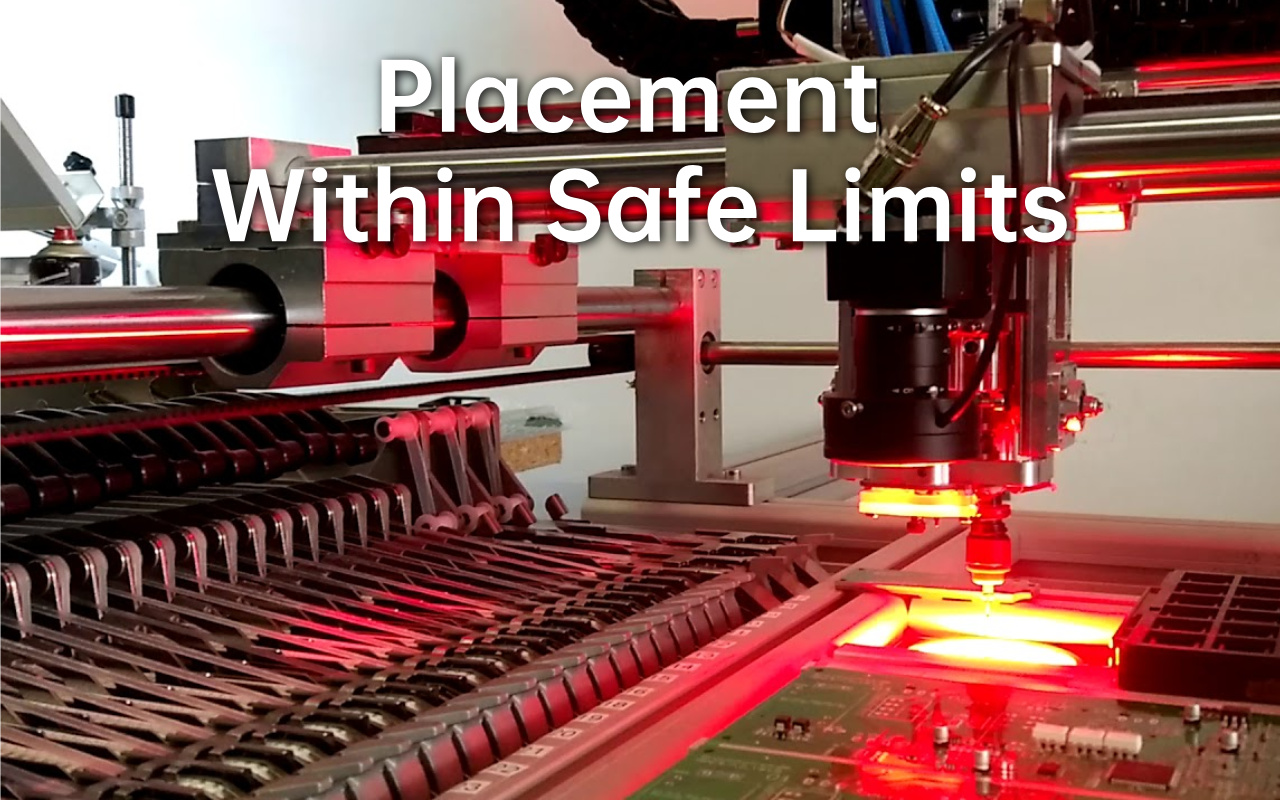

Automobilske SMT linije često rade pod jedinstvenom kombinacijom zahtjeva: isti upravljački modul može se kontinuirano proizvoditi godinama, dok se usput uvode periodična ažuriranja dizajna ili varijanti modela. Ovaj obrazac proizvodnje postavlja visoke zahtjeve za fleksibilnost i dugoročnu stabilnost.
Strojevi za odabir i postavljanje koji se koriste u automobilskoj elektronici moraju podržavati brze i pouzdane promjene bez ometanja validiranih procesa. U isto vrijeme, moraju održavati točnost postavljanja tijekom produženog, neprekidnog rada koji traje tjednima ili mjesecima, bez česte ponovne kalibracije. Strojevi koji rade dobro samo tijekom kratkih proizvodnih serija često se bore za održavanje konzistentnosti u tim dugotrajnim uvjetima.
Promjene programa u automobilskoj proizvodnji nisu ograničene na promjenu proizvoda. Često uključuju zamjene komponenti, promjene paketa ili ažuriranja dobavljača potaknuta upravljanjem dugim životnim ciklusom. Svaka promjena predstavlja potencijalni rizik ako izvedba dodavača, prepoznavanje vida ili ponašanje podizanja nisu potpuno stabilni.
Automobilski strojevi za odabir i postavljanje oslanjaju se na robusne sustave dodavanja, ponovljivu točnost indeksiranja i algoritme zrelog vida kako bi se osiguralo dosljedno preuzimanje i postavljanje u širokom rasponu komponenti. To uključuje uređaje osjetljive na vlagu, komponente sitnog nagiba i povremene dijelove neobičnog oblika. Stabilne performanse prebacivanja smanjuju pogreške pri postavljanju i sprječavaju uvođenje varijacija tijekom inače rutinskih podešavanja.
U proizvodnji automobilske elektronike, točnost postavljanja mora se ocijeniti zajedno s ponovljivošću tijekom vremena. Stroj koji ispunjava ciljeve točnosti tek odmah nakon kalibracije ipak može predstavljati dugoročni rizik ako se trošenje mlaznice, mehaničko pomicanje ili varijacija glave ne kontroliraju dobro.
Automobilske SMT aplikacije obično zahtijevaju izvedbu postavljanja koja ostaje stabilna kroz produljena proizvodna razdoblja. Dosljedno ponašanje pri postavljanju pomaže u sprječavanju problema kao što su nakrivljene komponente, neravni lemljeni rubovi ili nadgrobni spomenici, što sve može smanjiti otpornost na vibracije i dugoročnu pouzdanost spojeva. Za proizvođače automobila, predvidljiva kontrola postavljanja ključan je doprinos održavanju integriteta proizvoda tijekom vijeka trajanja vozila.

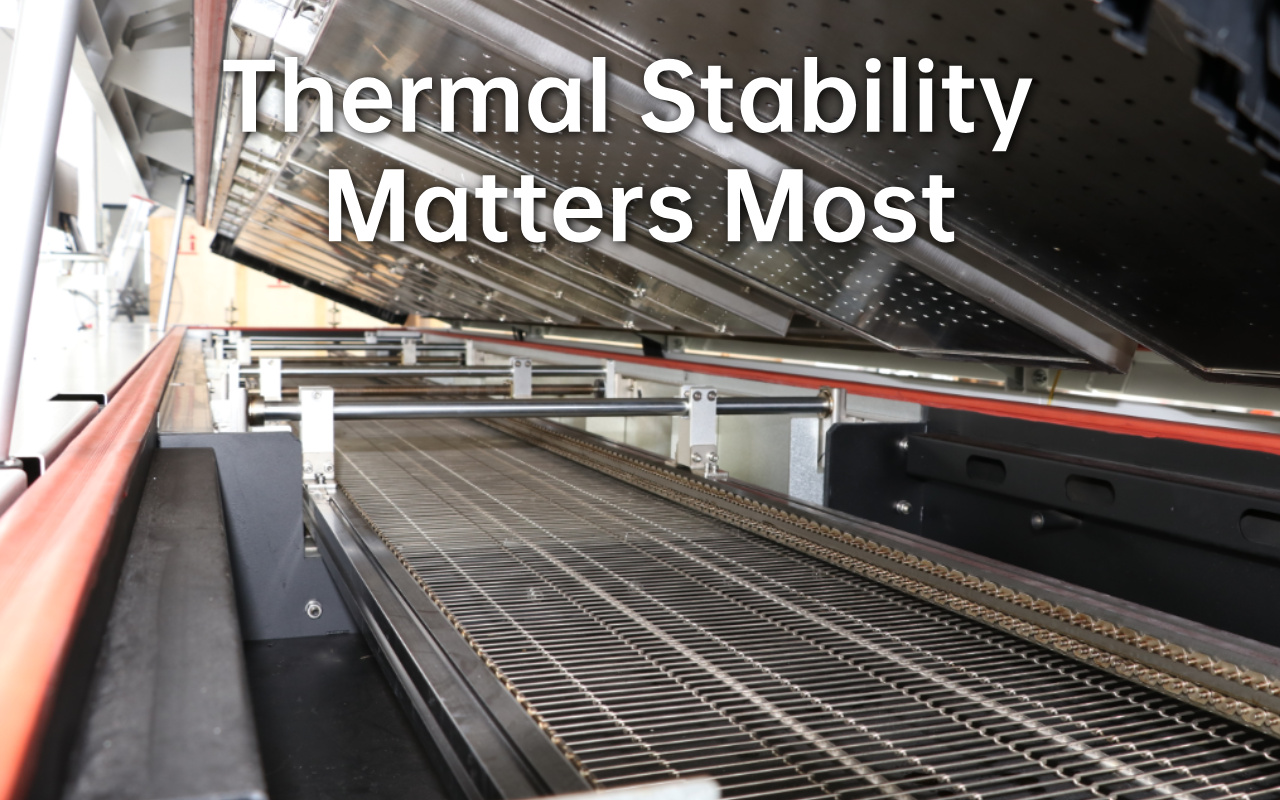

U proizvodnji automobilske elektronike više grijaćih zona ne rezultira automatski boljom kvalitetom lemljenja. Ono što je doista važno jest koliko se precizno može kontrolirati temperatura i koliko se toplina ravnomjerno raspoređuje po cijeloj tiskanoj ploči.
Velike automobilske ploče često sadrže mješovite gustoće komponenti i raspodjele bakra. Bez ravnomjerne toplinske kontrole, prevelike temperaturne razlike mogu uzrokovati krivljenje ploče, nepotpuno vlaženje lemljenja ili prenapregnute komponente. SMT reflow sustavi dizajnirani za automobilske aplikacije usredotočeni su na čvrstu PID kontrolu i stabilnu konvekciju kako bi se održale niske temperaturne varijacije na ploči, osiguravajući dosljedno formiranje lemljenih spojeva.
Kratkoročna toplinska točnost samo je dio jednadžbe. Proizvodnja automobilske elektronike zahtijeva reflow pećnice koje održavaju stabilnu toplinsku izvedbu tijekom godina neprekidnog rada.
Robusni dizajni puhala, pouzdani grijači i uravnoteženi sustavi protoka zraka pomažu spriječiti postupno pomicanje profila koje može proći nezapaženo tijekom svakodnevne proizvodnje, ali polako smanjuje kvalitetu lemljenih spojeva. Dugoročna toplinska postojanost smanjuje potrebu za čestim ponovnim profiliranjem i smanjuje rizik od latentnih nedostataka lemljenja koji se pojavljuju kasno u životnom ciklusu proizvoda.
Lemljeni spojevi u automobilskoj elektronici moraju preživjeti tisuće toplinskih ciklusa tijekom rada vozila. Neodgovarajući profili reflowa mogu ubrzati rast intermetalnih spojeva ili unijeti unutarnje naprezanje, povećavajući rizik od pukotina tijekom vremena.
Dobro optimizirani profili reflowa naglašavaju kontrolirane stope povećanja, dovoljno vremena namakanja i stabilne uvjete hlađenja. Ovi parametri rade zajedno kako bi proizveli mehanički robusne lemljene spojeve koji održavaju cjelovitost tijekom produženog vijeka trajanja, čak i pod teškim radnim uvjetima.

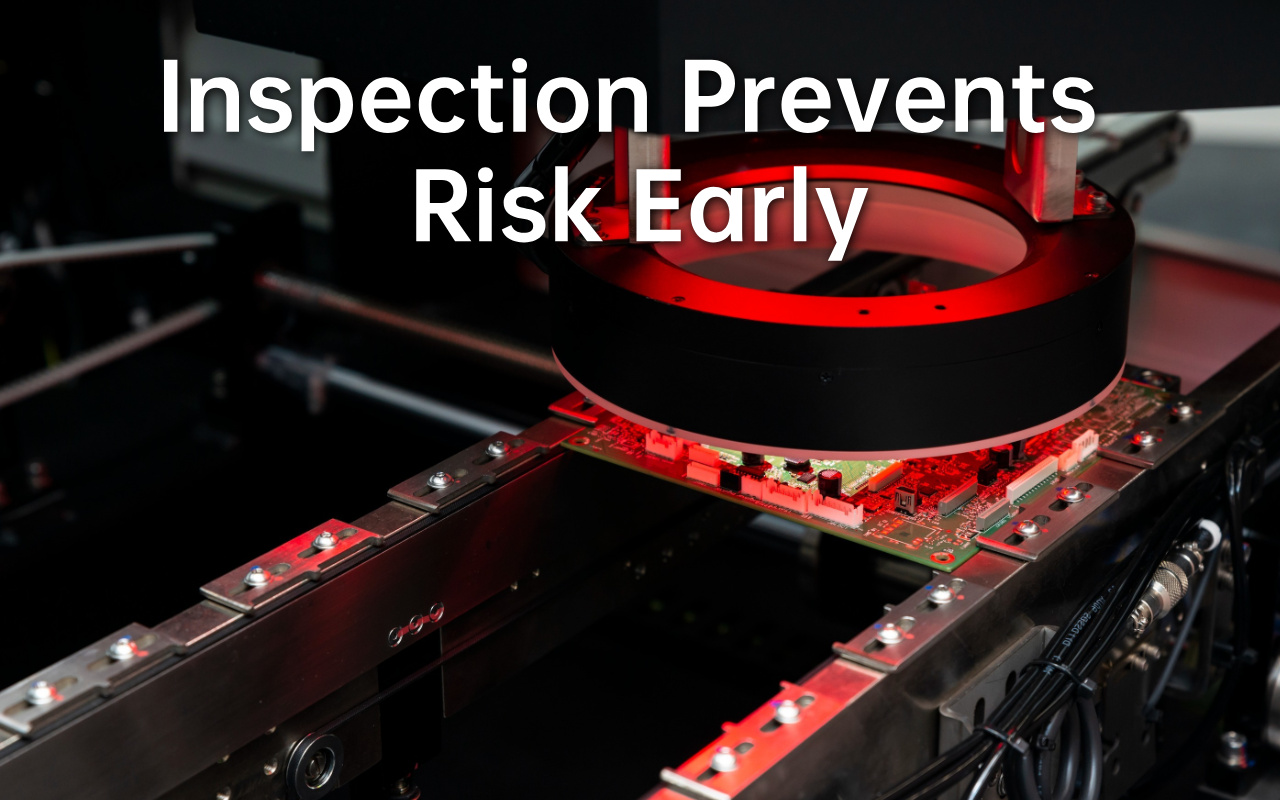

U automobilskoj SMT proizvodnji, SPI igra preventivnu ulogu, a ne služi kao jednostavna inspekcijska kontrolna točka. Mjerenjem volumena, visine i površine lemne paste u tri dimenzije, SPI sustavi identificiraju varijacije ispisa prije postavljanja komponenti.
Rano otkrivanje pomaka ispisa omogućuje poduzimanje korektivnih radnji uzvodno, sprječavajući širenje kvarova kroz ostatak linije. Ovaj proaktivni pristup smanjuje ponovni rad, štiti prinos i stabilizira dugoročnu proizvodnu izvedbu.
AOI sustavi u proizvodnji automobilske elektronike nisu ograničeni na otkrivanje kvarova. Djeluju kao alati za kontinuirani nadzor koji provjeravaju točnost postavljanja, polaritet, izgled lema i prisutnost komponenti dok prikupljaju vrijedne procesne podatke.
Povezivanjem rezultata pregleda sa serijskim brojevima pojedinačnih ploča, AOI omogućuje detaljnu sljedivost i analizu trendova. Ova vidljivost temeljena na podacima podržava bržu analizu temeljnih uzroka i poboljšava proces donošenja odluka u proširenim proizvodnim ciklusima.
Sljedivost je temeljni zahtjev u proizvodnji automobilske elektronike. Integrirano prikupljanje podataka preko SPI, AOI i procesne opreme osigurava da se svaki PCB može pratiti unatrag do njegovih materijala, parametara procesa i povijesti pregleda.
Kada se podaci o inspekciji i proizvodnji konsolidiraju putem MES-a ili podatkovnih sustava na razini linije, proizvođači dobivaju zapise spremne za reviziju koji podržavaju usklađenost s IATF-om i brze akcije zadržavanja. Ova razina sljedivosti ne samo da zadovoljava zahtjeve kupaca i regulatorne zahtjeve, već također značajno smanjuje troškove i utjecaj incidenata kvalitete.

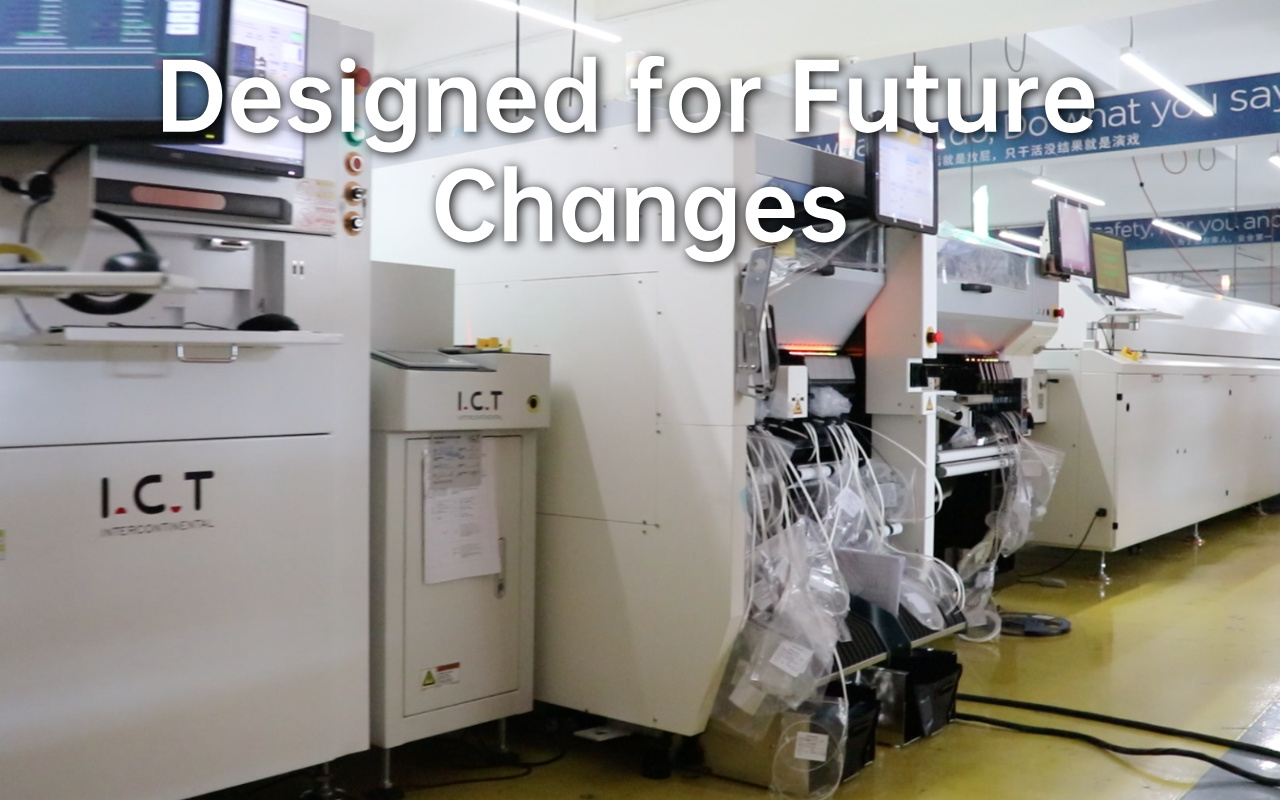

Programi automobilske elektronike rijetko ostaju statični. Nove platforme vozila, revidirana upravljačka logika i zamjene komponenti često zahtijevaju promjene veličine PCB-a, ažuriranje izgleda ili nove vrste paketa. SMT proizvodna linija dizajnirana samo za postojeće proizvode može brzo postati ograničenje, a ne sredstvo.
Fleksibilne linijske arhitekture temeljene na modularnoj opremi, podesivim pokretnim trakama i skalabilnim softverskim platformama omogućuju proizvođačima prilagodbu novim dizajnom PCB-a bez većih ponovnih ulaganja. Ovaj pristup štiti dugoročna kapitalna ulaganja dok podržava stalnu evoluciju proizvoda, što je posebno važno u programima automobilske i EV elektronike s čestim ažuriranjima dizajna.
Mnogi automobilski elektronički moduli zahtijevaju dodatnu zaštitu osim standardnog SMT sklopa. Konformna prevlaka, selektivno lemljenje i zalijevanje obično se uvode kako bi se poboljšala otpornost na vlagu, vibracije i stres okoline.
Prilikom planiranja SMT linije, fizički raspored i protok materijala trebali bi od samog početka predvidjeti ove nizvodne procese. U nekoliko projekata za automobile i nova energetska vozila, uključujući aplikacije za punjenje EV-a i energetske elektronike, ICT je podržao kupce integracijom SMT linija s namjenskim PCBA linijama za nanošenje premaza , osiguravajući nesmetan prijenos ploča, stabilno stvrdnjavanje i dosljednu kvalitetu bez ometanja prethodne proizvodnje. Ranim projektiranjem za ova proširenja izbjegavaju se kasnije skupe modifikacije linije.
Obim proizvodnje automobila često raste postupno, a ne odjednom. SMT linija stoga mora podržavati povećanje kapaciteta bez ugrožavanja stabilnosti procesa ili zahtjeva potpunog redizajna.
Međuspremni transporteri, inteligentno balansiranje linija i opcije paralelnog procesa omogućuju proizvodnju u mjerilu uz očuvanje dosljedne kvalitete. Linije dizajnirane s kontroliranim točkama širenja omogućuju proizvođačima da odgovore na rast potražnje uz zadržavanje istih validiranih uvjeta procesa korištenih tijekom početne kvalifikacije.

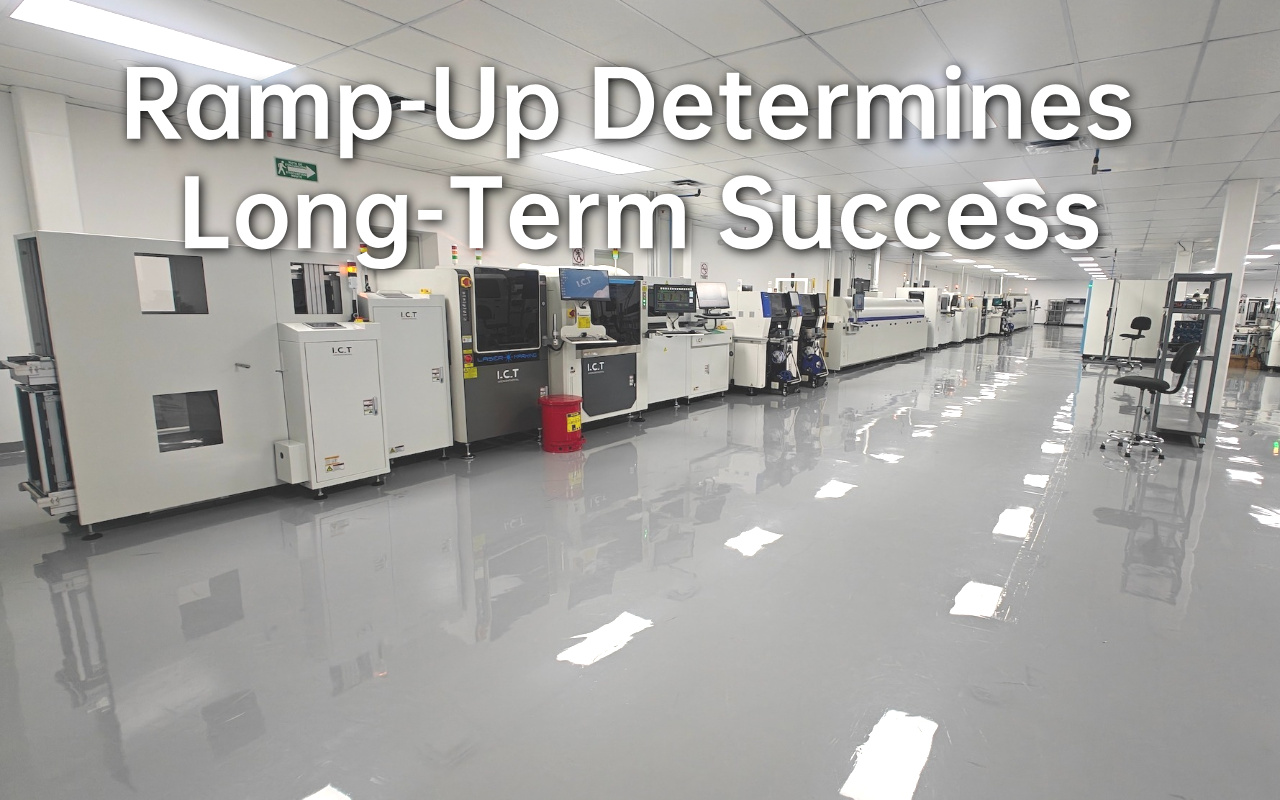

Faza ubrzanja jedna je od najkritičnijih faza u proizvodnji automobilske elektronike. Odluke o početnom postavljanju izravno utječu na dugoročni prinos, stabilnost i izvedbu revizije.
Strukturirana provjera valjanosti procesa, uključujući kontroliranu optimizaciju parametara i dokumentirana ispitivanja, pomaže u ranom uspostavljanju stabilnih radnih prozora. U automobilskim SMT projektima podržanim od strane I.CT-a , aktivnosti ubrzanja obično su usredotočene na izgradnju ponovljivih procesa potpomognutih podacima, a ne na traženje trenutnog maksimalnog učinka, smanjenje kvarova u ranom životnom vijeku i dugoročne varijabilnosti.
Čak i najnaprednija SMT oprema ovisi o dosljednom ljudskom radu. Jasna dokumentacija, standardizirani postupci i sveobuhvatna obuka smanjuju varijacije uzrokovane promjenama operatera ili smjenama.
Učinkoviti programi obuke osiguravaju da operateri razumiju ne samo kako pokrenuti liniju, već i zašto su specifični parametri i provjere važni. Ovo zajedničko razumijevanje skraćuje vrijeme rješavanja problema i pomaže u održavanju stabilne proizvodnje u proširenim automobilskim programima.
Proizvodnja automobilske elektronike postavlja visoke zahtjeve u pogledu odziva i tehničke dubine kada se pojave problemi. Lokalni timovi za podršku s iskustvom u automobilskim projektima mogu značajno smanjiti vrijeme zastoja i spriječiti da manja odstupanja procesa prerastu u događaje veće kvalitete.
Osim nabave opreme, dugoročni partneri koji razumiju automobilske standarde, validaciju procesa i integraciju na razini sustava osiguravaju trajnu vrijednost. Kroz podršku na licu mjesta i suradnju temeljenu na projektima, ICT je blisko surađivao s proizvođačima elektronike za automobile i električna vozila kako bi izgradio SMT proizvodne linije koje ostaju stabilne, usklađene i skalabilne tijekom cijelog radnog vijeka.
Automobilski SMT projekti u stvarnom svijetu dosljedno pokazuju da su stabilnost linije i integracija sustava važniji od performansi pojedinačnih strojeva. Proizvodnja automobilske elektronike ne uključuje samo SMT montažu, već i nizvodne procese kao što su optimizacija reflowa, konformni premaz i sljedivost na temelju podataka.
U višestrukim projektima povezanim s automobilima i električnim vozilima, ICT je podržao kupce s kompletnim SMT proizvodnim linijama, uključujući rješenja za reflow lemljenje za PCBA linije za premazivanje automobilske elektronike , za NEV troelektrične sustave i pametna tvornička rješenja za proizvodnju pilota za punjenje električnih vozila . Ovi projekti pokazuju da uspjeh dolazi iz tretiranja proizvodne linije kao integriranog sustava, a ne kao skupa samostalnih strojeva.
Mnogi problemi uočeni u automobilskoj SMT proizvodnji mogu se pratiti do ranih dizajnerskih odluka. Pretjerano specificiranje brzine postavljanja uz zanemarivanje stabilnosti procesa često povećava varijacije i teret održavanja. Slično tome, podcjenjivanje zahtjeva sljedivosti dovodi do skupih rekonstrukcija kada se zahtjevi revizije ili kupaca povećaju.
Još jedna uobičajena pogreška je odabir dobavljača opreme bez dokazanog iskustva u proizvodnji automobila. Iako pojedinačni strojevi mogu zadovoljiti specifikacije, nedostatak razumijevanja na razini sustava često rezultira neučinkovitim izgledima, nepotpunom integracijom podataka i produljenim razdobljima povećanja. Ispravljanje ovih problema nakon instalacije obično košta puno više nego njihovo sprječavanje tijekom projektiranja linije.
Proizvodnja automobilske elektronike nagrađuje iskustvo u odnosu na teoretsku izvedbu. Dobavljači koji razumiju automobilske zahtjeve – od validacije procesa i dokumentacije do dugoročne kontrole zanošenja – u boljem su položaju za smanjenje rizika tijekom životnog ciklusa proizvoda.
Umjesto da se fokusiraju samo na specifikacije podatkovne tablice, proizvođači najviše profitiraju od partnera koji mogu prevesti automobilske standarde u praktične, ponovljive proizvodne sustave. Ovaj pristup vođen iskustvom pruža stabilnost ne samo tijekom početnog lansiranja, već i kroz godine kontinuirane proizvodnje i ažuriranja modela.
Ne. Dok potrošačka elektronika ima koristi od maksimalne brzine, automobilska proizvodnja daje prednost dosljednosti i malim varijacijama. Strojevi ultra velike brzine mogu uvesti varijacije u postavljanju koje se akumuliraju u probleme s pouzdanošću pod vibracijama i toplinskim stresom. Strojevi srednje brzine s vrhunskom preciznošću i ponovljivošću često daju bolje dugoročne rezultate. Na primjer, održavanje točnosti postavljanja od ±25 µm tijekom kontinuiranih izvođenja pokazuje se vrednijim od povremenih izbijanja iznad 100 000 CPH. Temeljno načelo: automobilski kvarovi često se pojavljuju nakon godina na terenu, a ne tijekom početnog testiranja—što stabilnost procesa čini pravim pokazateljem performansi.
IATF 16949 zahtijeva potpunu sljedivost unaprijed i unatrag kako bi se omogućilo brzo zadržavanje ako se pojave problemi na terenu. Jedna neispravna serija mogla bi utjecati na tisuće vozila, izazivajući skupa povlačenja. Potrošački proizvodi rijetko se suočavaju s ovom regulatornom kontrolom. Sljedivost uključuje serije materijala, procesne parametre, inspekcijske slike i podatke o ispitivanju povezane sa svakim serijskim brojem. Bez toga proizvođači ne mogu dokazati dužnu pažnju tijekom revizija ili istraga. Praktična implementacija uključuje MES integraciju kroz ispis, postavljanje, preoblikovanje i inspekciju—automatsko stvaranje zapisa spremnih za reviziju.
Broj zona manje je važan od toplinske jednolikosti i preciznosti kontrole. Mnoge pouzdane automobilske linije koriste pećnice s 8–10 zona s izvrsnim konvekcijskim dizajnom umjesto s 12+ zona. Cilj je postići delta-T ispod 5°C na velikim pločama uz održavanje stabilnosti profila tijekom godina. Loše dizajnirane 12-zonske pećnice mogu zalutati više od dobro održavanih 8-zonskih sustava. Usredotočite se na učinkovitost konvekcije, dugotrajnost puhala i mogućnost PID podešavanja umjesto brojanja zona.
Rijetko bez većih ulaganja. Potrošačkim linijama često nedostaje podatkovna infrastruktura, dubina inspekcije i procesne kontrole potrebne za usklađenost s IATF-om. Naknadna sljedivost, nadogradnja na automobilske pisače i provjera dugoročne stabilnosti pokazala se skupom i destruktivnom. Pokretanje s automobilskom opremom od samog početka izbjegava ove zamke i daje bolji ROI tijekom tipičnog životnog ciklusa modula od 10+ godina.
Većina automobilskih modula zahtijeva premaz za zaštitu okoliša. Planiranje prijevoza, prostora i rukovanja materijalom za integraciju premaza od samog početka sprječava kasnije skupe modifikacije linije. Neke moderne linije uključuju ćelije sa selektivnim premazom s funkcionalnošću donjeg povrata, poboljšavajući učinkovitost uz održavanje sljedivosti—posebno vrijedno za NEV energetske sustave.
