Kada obavljate AOI rad u sklopu PCB -a, brzo možete otkriti probleme poput nedostajućih komponenti ili lošeg lemljenja. I.C.T SMT AOI oprema koristi kamere visoke rezolucije i napredne optičke sustave za temeljito pregledavanje svake ploče brzinom i preciznošću. Ovaj automatizirani pristup smanjuje pogreške, poboljšava kvalitetu i povećava učinkovitost proizvodnje. Uz I.C.T SMT AOI opremu poput I.CT-AI-5146 , primate podatke u stvarnom vremenu i pouzdane inspekcije koji održavaju vašu proizvodnu liniju bez problema.
· AOI koristi posebne kamere i pametne programe kako bi brzo pronašao probleme, poput nedostajućih dijelova ili lošeg lemljenja na PCB -u. Provjerava ploče na važnim koracima kako bi rano uhvatili pogreške i uštedjeli vrijeme i novac. Dobri AOI sustavi imaju jaka svjetla, posebne leće i brze transporte koji bi slikali bez usporavanja posla. Napredni AOI softver koristi duboko učenje kako bi uočio više stvarnih problema i napravio manje pogrešaka. AOI sustavi imaju jednostavnu kontrolu i odmah daju izvješća kako bi radnici pomogli da brzo poprave stvari i gledaju kvalitetu. 2D AOI je dobar za jednostavne površinske provjere, ali 3D AOI može izmjeriti visinu i volumen kako bi pronašao teže probleme. Povezivanje AOI s tvorničkim sustavima poput MES -a pomaže gledati kvalitetu uživo i poboljšati proizvodnju. Redovito trening, ažuriranja i timski rad važni su za postizanje najboljih rezultata AOI u vašoj tvornici.
Automatizirani optički pregled, ili AOI , alat je koji pomaže provjeriti ploče s tiskanim krugovima dok su izrađeni. AOI koristi posebne kamere i optičke sustave za pregled svake ploče. Sustav pronalazi probleme poput nedostajućih dijelova, lošeg lemljenja ili dijelova na pogrešnom mjestu. AOI može pronaći pogreške koje bi ljudi mogli propustiti. I.CT -AI-5146 AOI sustav je poseban jer ima kameru od 12 megapiksela, telecentrične leće i RGB+W svjetla. Oni pomažu da slikaju sve dijelove odbora. Ovaj automatski postupak daje brze i ispravne rezultate, tako da je lakše održavati ploče visokom kvalitetom.
AOI inspekcijski sustavi koriste strojni vid i duboko učenje . Oni uspoređuju svaku ploču s savršenim primjerom. To vam pomaže da pronađete čak i sitne pogreške prije nego što postanu veliki problemi.
Korištenje AOI u vašoj tvornici daje vam mnogo dobrih stvari. AOI provjerava različite probleme, kao što su:
· Pogreške postavljanja komponenata
· Kratke ili mostove za lemljenje
· Nedostaje ili pogrešne komponente
· Pogreške o polaritetu
· Otvoreni krugovi i nadgrobni stroj
AOI vam pomaže da brzo pronađete ove probleme, tako da ih možete popraviti. AOI osigurava da vaše ploče slijede dizajn i rade ispravno. To pomaže kupcima da vjeruju vašim proizvodima. AOI vam također pomaže da vidite da li se isti problemi događaju puno, tako da možete zaustaviti otpad. I.C.T-AI-5146 AOI sustav koristi duboko učenje i velike podatke kako bi provjeravanje bilo brže i pametnije od starih načina.
Evo nekoliko glavnih poslova koje AOI radi u sklopu PCB -a:
1. Provjerava kvalitetu osiguravajući da odbori rade ispravno.
2. Gleda tvrde ploče s velikom točnošću.
3. Pomaže u pronalaženju problema s problemima u ranom procesu.
4. Postavke lako mijenjaju za nove dizajne ploče.
5. pronalazi uobičajene probleme sa lemljenjem.
6. Označava loše ploče za popravljanje.
Možete vidjeti da je AOI vrlo važan za provjeru i osiguravanje da su ploče dobre.
AOI ćete vidjeti na važnim koracima u tehnološkom procesu površinskog montiranja. AOI provjerava ploče nakon što se ispisuje pasta za lemljenje, nakon što se dijelovi stave i nakon lemljenja . Svaki korak vam pomaže da pronađete različite probleme prije nego što krenu dalje.
SMT faza procesa | Alat za inspekciju | Otkriveni nedostaci |
Nakon paste za lemljenje | Zalijepite volumen i pogreške usklađivanja | |
Nakon postavljanja komponenti | Aoi | Nedostaje, pogrešne ili pogrešno postavljene komponente |
Nakon reprodukcije lemljenja | AOI / Axi Combo | Zajednici za lemljenje, grobnica, kratke hlače |
Završna montaža | Unutarnje BGA veze, praznine |
Možete koristiti AOI za provjeru ploča nakon svakog važnog koraka. To sprečava loše ploče da se kreću dalje, što štedi vrijeme i novac. AOI sustavi poput I.C.T-AI-5146 omogućuju vam promjenu postavki za različite ploče i potrebe. Koristeći AOI na ovim koracima, tvornica radite bolje i postižete dobre rezultate.
AOI sustav ima mnogo važnih dijelova koji rade zajedno. Svaki dio pomaže brzo i dobro provjeriti ploče s tiskanim krugovima. Pogledajmo ove glavne dijelove da vidimo kako pomažu u pregledu.
Kamere visoke rezolucije potrebne su za pronalaženje malih nedostataka. Te kamere imaju najmanje 12 milijuna piksela . Pomoću ovog detalja možete uočiti sitne probleme, poput čipa na pogrešnom mjestu ili male pogreške u lemljenju. Kamera snima jasne slike, tako da sustav pronalazi stvari koje ljudi mogu propustiti. Neki AOI strojevi koriste fotoaparate koje detalje vide manjih 10 mikrona . To omogućava da sustav uhvati pogreške prije nego što se pogoršaju.
Telecentrične leće također su ključni dio optike. Ove leće daju jasne i istinite slike bez oblika savijanja. Uz telecentrične leće, svaki dio izgleda iste veličine i oblika, bez obzira gdje se nalazi na slici. To vaše čekove čini preciznijim. Možete izmjeriti i gdje su dijelovi i koliko su visoki. Telecentrične leće pomažu vam da dobijete oštre slike i za 2D i za 3D provjere . Ovo je važno za gledanje zglobova lemljenja i gdje se postavljaju dijelovi.

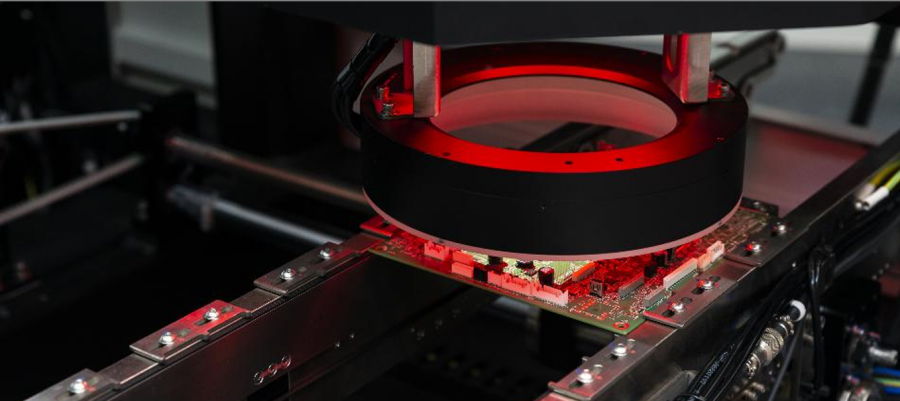

Rasvjeta je vrlo važna u AOI sustavu. RGB+W LED svjetla mogu zasjati s različitih strana i koristiti mnoge boje . To vam pomaže da vidite sve značajke i probleme ploče. Promjenom boje i kuta možete olakšati neke probleme poput nedostajućeg dijela ili mosta za lemljenje. Dobra rasvjeta zaustavlja lažne alarme i pomaže sustavu da radi s mnogim tipovima ploča. Svjetla možete promijeniti za svaki posao, tako da su provjere fleksibilnije i ispravne.

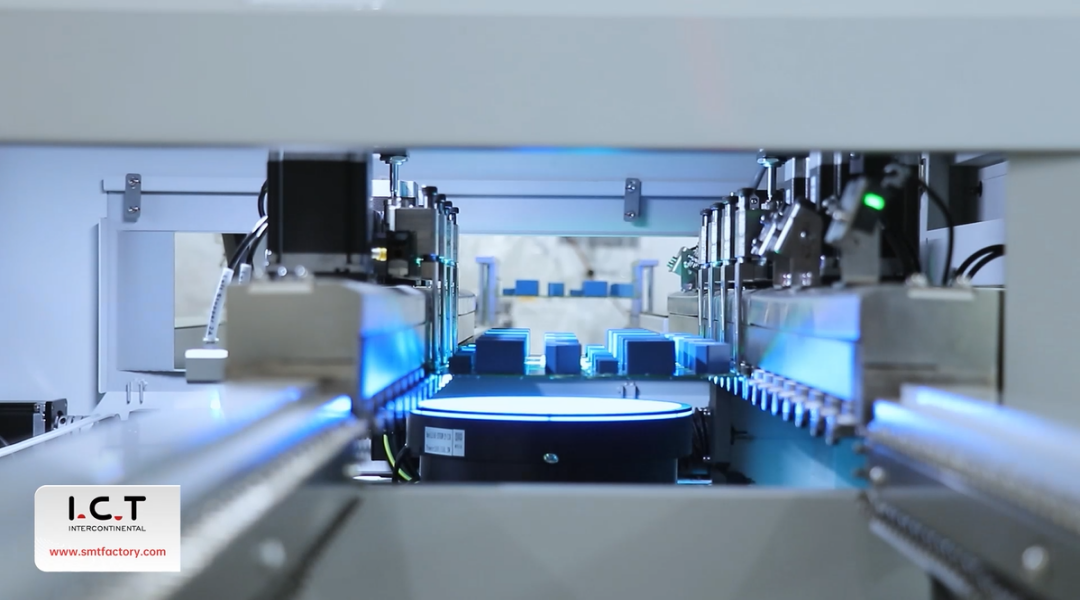

Transportni i sustav rukovanja pomiče ploče kroz područje AOI . Ovaj automatski sustav održava vašu liniju dobro . Transporter donosi svaku ploču na pravo mjesto koje treba provjeriti. Može uklopiti različite veličine i oblike ploče, tako da ne morate zaustaviti liniju. Buffer zone drže ploče ako dođe do kašnjenja, što zaustavlja džemove i održava stvari koje se kreću. Smart upravljački sustavi gledaju brzinu i mjesto svake ploče, pazeći da se provjere događaju u pravo vrijeme. Ovo postavljanje pomaže vam da premjestite više ploča i napravite manje pogrešaka, tako da vaš AOI proces funkcionira bolje.
Savjet: Kada odaberete AOI sustav, odaberite snažne dijelove poput kamera visoke rezolucije, telecentričnih leća, dobre rasvjete i glatkih transportera. Ove stvari pomažu vam da postignete najbolje rezultate automatiziranog optičkog pregleda.
Oslanjate se na moćan softver kako bi vaš AOI radio. Srce ovog softvera su algoritmi za obradu slike. Ovi algoritmi pomažu AOI sustavu da pronađe i klasificira oštećenja na vašim ispisanim pločama. Kada koristite napredni AOI, dobivate više od jednostavnih provjera. Imate koristi od modela dubokog učenja, poput konvolucijskih neuronskih mreža (CNNS) . Ovi modeli uče iz tisuća slika. Oni uočavaju obrasce i razlike koje su ljudi teško vidjeti.
CNN -ovi u AOI mogu otkriti razliku između stvarnog oštećenja i male, bezopasne oznake. To znači da dobivate manje lažnih alarma. Softver također koristi velike podatke. Uči iz mnogih odbora i prilagođava se novim vrstama nedostataka. Neki sustavi, poput I.CT-AI-5146 , koriste velike modele podataka za obradu promjena u boji ploče, oblika ili čak neobičnih dijelova. Ne trebate brinuti o tome da propustite problem jer softver nastavlja učiti i poboljšati se.
Napomena: Napredni AOI softver koristi algoritme strojnog vida za brzo obradu slika. Ovi algoritmi pomažu vam da pronađete nedostajuće dijelove, loše spojeve za lemljenje, pa čak i sitne pukotine. Možete vjerovati AOI -u da rano uhvati probleme.
Softver također koristi pametne tehnike za brže inspekciju. Može stvoriti podatke o sintetičkim oštećenjima kada nema dovoljno stvarnih primjera. Također koristi smanjenje buke kako bi osigurao da su označene samo stvarne nedostatke. Neki AOI sustavi koriste metode optimizacije, poput genetskih algoritama , kako bi precizirali kako softver funkcionira. To vam pomaže da postignete najbolje rezultate svaki put.
S AOI komunicirate putem njegovog korisničkog sučelja. Dobro sučelje olakšava vaš posao. Možete postaviti inspekcije, pregledati rezultate i prilagoditi postavke bez puno treninga. I.C.T-AI-5146 daje vam jasnu nadzornu ploču. Vidite slike svake ploče, s oštećenjima za vas. Možete zumirati, provjeriti detalje, pa čak i usporediti ploče jedan pored drugog.
Sučelje vam omogućuje prebacivanje između različitih načina inspekcije. Možete odlučiti pregledati samo određene dijelove ili pokrenuti potpunu provjeru. Ako trebate promijeniti program za novu ploču, to možete brzo. AOI sustav sprema vaše postavke, tako da ne morate svaki put početi ispočetka.
Dobivate i povratne informacije u stvarnom vremenu. AOI vam pokazuje koje su ploče prošle i koje treba popraviti. Možete izvoziti izvještaje, pratiti trendove i dijeliti podatke sa svojim timom. To vam pomaže da se vaša proizvodna linija glatko pokrene i uhvatite probleme prije nego što rastu.
Savjet: Potražite AOI s sučeljem prilagođenim korisnicima. Štedi vam vrijeme i pomaže vam da izvučete maksimum iz procesa inspekcije.
Započinjete AOI radom pripremajući sustav. Ovaj je korak važan jer pokazuje kako bi savršena ploča trebala izgledati. Koristite posebne datoteke, poput zlatnih uzoraka ili CAD datoteka. Ove datoteke govore gdje svaki dio ide i kakav je tip.
Evo kako ste postavili i programirali AOI sustav za PCB inspekciju :
1. Stavite zlatni uzorak ili CAD datoteku u AOI softver.
2. Recite sustavu gdje bi svaki dio trebao ići i što jest.
3. Promijenite svjetla kako biste pomogli da bolje vidite probleme.
4. Napravite jasne slike s različitih strana ploče.
5. Neka softver provjeri ove slike za pogreške.
6. Sustav pronalazi i sortira probleme pomoću vaših pravila.
7. Pogledajte podatke o problemima kako biste poboljšali vaš postupak.
Savjet: Svjetla možete promijeniti za svaki posao. To vam pomaže da pronađete više problema na različitim pločama.
Za ovaj korak treba vam netko kvalificiran. Unosite XY podatke, Bill of Materials i Gerber datoteke. Također razmišljate o klasu Skupštine IPC -a i posebnim oblicima dijela. Ako znate Standard IPC-A-610, možete napraviti bolje programe. Operatori moraju znati kako svjetlost i kvaliteta slike mijenjaju rezultate. Dobri AOI sustavi mogu prikupljati podatke i izraditi izvještaje na mnogo načina. To vam pomaže gledati kvalitetu i poboljšati svoj rad.
Nakon programiranja, AOI sustav počinje fotografirati. Koristi posebne kamere s visokim detaljima. Ove kamere često imaju telecentrične leće ili dubok fokus. Smanjuju oštre slike dok se ploča kreće na transporter.
Mnoge stvari utječu na to koliko su slike dobre:
· Rezolucija kamere. Većina AOI kamera ima 5 do 26 megapiksela . Više piksela pomaže vam da vidite male probleme.
· Sustav rasvjete. AOI koristi LED svjetla iz različitih uglova i boja. To mogu biti prstenaste, kupole ili koaksijalne svjetla. Daju stabilno i podesivo svjetlo. To olakšava probleme.
· Brzina kamere. Brze kamere drže korak s linijom. Koriste globalne rolete za zaustavljanje zamagljivih slika.
· Sučelje podataka. Brze veze poput Coaxpress ili 10 Gige brzo pomiču velike slike.
· Optička kvaliteta. Visoki MTF i nisko izobličenje pomažu kameru da snimi oštre, istinite slike.
NAPOMENA: Dobre slike trebaju stalno svjetlo, oštre leće i dobro vrijeme. Te stvari pomažu vam da dobijete jasne slike za provjeru.
AOI sustavi često koriste dvije kamere, jednu iznad i jednu ispod . To vam omogućuje da provjerite obje strane ploče. Sustav podudara s slikanjem slike s kretanjem ploče. To provjerava brzo i ispravno.
Nakon fotografiranja, AOI sustav počne ih provjeravati. Ovdje se događa prava snaga AOI -a. Softver koristi pametne alate za gledanje svake slike.
Dobivate pomoć od mnogih trikova za obradu slike:
· Sustav provjerava slike prema savršenoj ploči ili postavljenim pravilima . To vam pomaže uočiti pogreške.
· Matematički alati pomažu softveru da pronađe oblike koji se ne podudaraju.
· Provjere s više kutova koristite slike s različitih strana za cijeli prikaz.
· Duboko učenje i AI pomažu u pronalaženju problema bolje. Sustav uči iz mnogih primjera i postaje pametniji.
· 3D AOI koristi lasere ili posebno svjetlo za izradu 3D karte . To vam pomaže da izmjerite visinu i veličinu dijelova i lemljenja.
AOI softver traži dijelove koji nedostaju, okrenuti ili na pogrešnom mjestu. Također provjerava ima li loših problema sa lemljenjem i površinskim problemima. Ako nađe nešto pogrešno, to je problem koji ćete provjeriti.
Oznaka: Pametni AOI sustavi poput I.C.T-AI-5146 koriste duboko učenje kako bi smanjili lažne alarme i pronašli više stvarnih problema. To znači da ne morate ručno provjeravati toliko ploča.
Obrada slike najvažniji je dio AOI rada. Pretvara slike u korisne rezultate. Možete vjerovati sustavu da rano pronađe pogreške i pomognete vašoj liniji.
Koristite AOI da biste brzo i ispravno pronašli probleme na svojim ispisanim pločama. Sustav ima kamere visoke rezolucije, pametna svjetla i jak softver za uočavanje čak i sitnih problema. Kada započnete inspekciju, AOI stroj svijetli svijetla LED svjetla iz mnogih uglova. Ova rasvjeta pomaže vam da vidite nedostatke koji bi se mogli sakriti u tamnim mrljama ili pod dijelovima.
Kamere fotografiraju jasne slike vaše ploče. Telecentrične leće drže slike pravu veličinu i oblik, tako da možete vjerovati onome što vidite. AOI softver provjerava ove slike na savršenoj ploči, nazvanoj 'Zlatna ploča. ' To pomaže sustavu da pronađe sve što izgleda drugačije.
Algoritmi obrade slike djeluju u nekoliko koraka:
· Prvo, softver čini slike jasnijim, tako da je detalji lako vidjeti.
· Dalje, pronalazi važna mjesta, poput mjesta na kojem bi trebali biti dijelovi ili spojevi za lemljenje.
· Zatim, traži stvari koje su pogrešne, poput nedostajućih dijelova, čipsa na pogrešnom mjestu ili grešaka.
Svaki dio AOI sustava pomaže u pronalaženju nedostataka. Evo tablice koja pokazuje kako glavni dijelovi rade zajedno :
Komponenta AOI sustava | Opis i uloga |
Sustav izvora svjetla | Daje stalno, podesivo svjetlo pomoću višestrukih, multi-boja LED-ova za isticanje oštećenja. |
Optičke leće i kamere | Snimite jasne, istinske slike za uočavanje sitnih problema. |
Algoritmi za obradu slike | Očistite slike, pronađite važna područja i prosudite ako nešto nije u redu. |
Otkrivene vrste oštećenja | Nedostajući dijelovi, pogrešni dijelovi, neusklađivanje, rotacija, nadgrobni spomenici, pogreške u polaritetu, problemi sa lemljenjem, otvoreni krugovi, više. |
Dvostrani pregled | Koristi kamere iznad i ispod za provjeru obje strane ploče radi potpune pokrivenosti. |
AOI može pronaći mnoge vrste nedostataka, poput:
· Kratke hlače i otvoreni krugovi
· Previše ili premalo lemljenja
· Dijelovi na pogrešnom mjestu ili nedostaju
· Pogreške polariteta i pogrešne oznake
· Mostovi za lemljenje i podignutih potencijalnih klijenata
Dobivate nekontaktno testiranje, tako da sustav nikada ne dotiče vaše ploče. To održava vaše proizvode sigurnim dok ih provjeravate. AOI također radi brzo, tako da možete provjeriti svaku ploču bez usporavanja linije. Sustav označava bilo kakve probleme koje možete pogledati, što vašu kontrolu kvalitete čini mnogo boljom.
Savjet: AOI sustavi poput I.C.T-AI-5146 koriste duboko učenje kako bi bili bolji u pronalaženju nedostataka i smanjili lažne alarme. To vam pomaže da se usredotočite na stvarne probleme i održavate svoju proizvodnju dobro.
Nakon što AOI pronađe problem, morate znati što je to i koliko je loše. To se naziva klasifikacija oštećenja. AOI softver koristi pametne alate za razvrstavanje svakog problema u grupe, poput nedostajućeg dijela, mosta za lemljenje ili pogreške polariteta. Ovaj korak vam pomaže da znate točan problem i što dalje.
Rezultate vidite u jednostavnom, lako čitanom izvješću. AOI sustav okuplja sve podatke o inspekciji i stavlja ih zajedno. Evo kako postupak ide:
1. AOI stroj slika i pronalazi probleme.
2. Softver sortira svaki problem prema vrsti i gdje je.
3. Sustav sprema rezultate inspekcije za svaku ploču.
4. Dobivate detaljno izvješće koje pokazuje koje su ploče prošle i koje treba popraviti.
AOI sustavi često vam omogućuju da pogledate slike svakog problema. Možete zumirati, provjeriti detalje i usporediti ih sa Zlatnom pločom. To vam olakšava odlučivanje treba li ploča popraviti ili može nastaviti dalje.
Dobivate i povratne informacije u stvarnom vremenu. AOI sustav može poslati podatke o inspekciji u vaš sustav izvršenja proizvodnje (MES) . To vam pomaže da gledate kvalitetu, uzorke spota i po potrebi napravite brze promjene. Izvješća vam pomažu da pratite koji su odbori imali problema i što je učinjeno da ih popravite.
· AOI sustavi prikupljaju podatke o oštećenju kako bi vam pomogli da vaš postupak bude bolji.
· Izvješća možete koristiti za obuku radnika, mijenjanje postavki stroja ili prilagoditi način izrade ploča.
· Korisničko sučelje olakšava izvoz izvještaja, dijeljenje rezultata i ažuriranje vašeg tima.
Napomena: AOI sustavi poput I.C.T-AI-5146 čine vam jednostavnim stvaranjem detaljnih izvještaja o inspekciji i dijeljenja rezultata sa svojim timom. To vam pomaže da zadržite visoku kvalitetu i smanjite troškove pričvršćivanja ploča.
AOI vam pomaže da na PCB -u pronađete mnogo problema s lemljenjem. Problemi s lemljenjem mogu učiniti da ploča ne radi ili se lako razbije. AOI koristi oštre kamere i jaka svjetla kako bi brzo uočio ove probleme. Neki uobičajeni problemi sa lemljenjem AOI su:
· Nema dovoljno lemljenja, što znači da je manje od polovice jastučića . To čini slabe zglobove.
· Previše lemljenja, što može uzrokovati kratke hlače ili druge probleme.
· Mostovi za lemljenje, gdje se lemljenje pridružuje dva jastučića koja se ne bi trebale dirati. To čini kratko.
· Podignute potencijale , gdje dio dijela ne sjedi ravno na jastučiću.
· Grobnica, gdje mali dio stoji na jednom kraju zbog neravnog lemljenja.
AOI pronalazi ove probleme brzo i ispravno. Možete ih popraviti prije nego što ploče krenu dalje. To štedi novac i održava vaše proizvode dobro.
Savjet: AOI sustavi poput I.C.T-AI-5146 Upotrijebite pametni softver za zaustavljanje lažnih alarma. To znači da samo zaustavljate liniju za stvarne probleme sa lemljenjem.
AOI vam također pomaže da pronađete probleme s obzirom na to gdje se dijelovi stavljaju. Ovi se problemi događaju kada dijelovi nedostaju ili ne na pravom mjestu. Ljudi mogu propustiti ove pogreške jer se umoruju. AOI se ne umori. Svaki put provjerava svaku ploču na isti način.
Neki uobičajeni problemi s smještajem AOI su:
· Nedostajući dijelovi koji bi trebali biti na ploči.
· Dijelovi nisu postrojeni, tako da nisu usredotočeni na svoje jastučiće.
· Pogrešni dijelovi, poput pogrešnog otpornika ili kondenzatora.
· Slomljeni dijelovi, poput pukotina ili savijenih nogu.
OI provjerava svaku ploču brzo i pažljivo. To znači da rano pronalazite probleme i napravite više dobrih ploča. AOI je bolji od ljudi u pronalaženju ovih pogrešaka, pogotovo kada napravite puno ploča.
· AOI smanjuje ljudske pogreške i svaki put daje iste rezultate.
· Možete vjerovati AOI -u kako bi svoje ploče održali dobrim i uštedjeli novac.
Pogreške polariteta i orijentacije mogu učiniti da vaš odbor ne radi. AOI vam pomaže da provjerite je li svaki dio suočen s pravim putem . Neki dijelovi imaju pozitivnu i negativnu stranu. Ako ih stavite unatrag, ploča neće raditi.
AOI provjerava polaritet gledajući oznake na dijelovima i ploči. Osigurava da se pozitivna i negativna strana podudaraju. AOI također provjerava je li svaki dio okrenut pravi način. Ako je dio prebačen ili okrenut, AOI će vam pokazati.
Evo tablice koja prikazuje vrste polariteta i problema s orijentacijom koje AOI može pronaći:
Vrsta pogreške | Opis |
Netočna komponenta polaritet | Dio stavljen s pozitivnim i negativnim stranama |
Orijentacija nasumične komponente | Dio se okrenuo u pogrešnom smjeru |
Neusklađene ili netočne komponente | Dio nije postrojen ili stavljen na pogrešno mjesto |
AOI koristi strojno učenje za provjeru polariteta i zaustavljanje lažnih alarma. To pomaže vašoj liniji da se kreće i poboljšava provjeru. Možete računati da će AOI pronaći ove probleme prije nego što se pogoršaju.
Želite da svaka ploča s tiskanom krugom izgleda savršeno i dobro funkcionira. AOI vam pomaže da pronađete probleme na površini koji mogu naštetiti kvaliteti vašeg proizvoda. Ovi problemi uključuju ogrebotine, mrlje, prašinu i druge vrste onečišćenja. AOI sustavi koriste kamere visoke rezolucije i svijetla, stabilna svjetla za skeniranje svake ploče. Kamere snimaju jasne slike, a softver provjerava svako mjesto za promjene ili oznake koje ne bi trebalo biti tamo.
Kada koristite AOI, možete rano uhvatiti mnoge vrste nedostataka. Evo nekih uobičajenih problema s površinom koje AOI pronalazi:
· Ogrebovi ili oznake na ploči
· Mrlje od paste ili toka za lemljenje
· Prašina, vlakna ili drugi strani predmeti
· Zamah ili otisci prstiju
· Savijeni vodi ili igle
· Prskanje lemljenja ili male mrlje
AOI sustavi sjaje svjetlo na ploči i snimaju kako se svjetlo odražava. Softver traži promjene boje i razlike u svjetlini. Svaku sliku uspoređuje s savršenom pločom, nazvanom referentna ili zlatna ploča. Ako sustav pronađe nešto drugačije, to je područje označava kao moguću defektu. Tada možete provjeriti ta mjesta i odlučiti što dalje.
Vidjet ćete da AOI provjerava površinske nedostatke u mnogim fazama . Nakon tiskanja zalijepljenja, AOI može uočiti mrlje ili zalijepiti na pogrešnom mjestu. Nakon postavljanja dijelova, AOI traži prašinu ili ogrebotine. Na kraju montaže AOI provjerava mrlje, savijene vodi i bilo koji ostatak krhotina. Ovaj postupak vam pomaže da svoje ploče održavate čistim i bez problema.
Evo tablice koja prikazuje što AOI može otkriti u svakoj fazi:
Faza proizvodnje | Otkriveni površinski nedostaci |
Tiskanje za lemljenje | Mrlje, mrlje od paste, pogrešno primijenjena pasta |
Postavljanje komponenti | Prašina, ogrebotine, strani predmeti |
Završna montaža | Mrlje, savijeni vodi, prskanje lemljenja |
AOI koristi pametne algoritme za usporedbu svake ploče s referencom. Sustav provjerava svaki piksel i pronalazi čak i sitne nedostatke. To vam pomaže u rješavanju problema prije nego što ploče krenu naprijed. Uštedite vrijeme i novac rano hvatajući nedostatke.
Savjet: AOI sustavi poput I.C.T-AI-5146 koriste napredni softver za brzo uočavanje površinskih oštećenja i kontaminacije. Možete vjerovati sustavu koji će vam pomoći da svoje ploče održavate čistom i visokokvalitetnom.
AOI ne pronalazi samo nedostatke. Također vam pomaže da pratite gdje i kada se događaju problemi. Sustav stvara izvješća, tako da možete vidjeti pojavljuju li se iste nedostatke. To vam omogućuje da poboljšate svoj postupak i učinite bolje ploče u budućnosti.
Koristite 2D AOI sustav za provjeru površine svojih ispisanih ploča. Ova vrsta sustava snima slike visoke rezolucije odozgo . Traži probleme poput nedostajućih dijelova, pogrešne orijentacije i jednostavnih problema sa zajedničkim lemljenjem. Možete brzo uočiti nedostatke na površini. Sustav dobro funkcionira za ploče s ravnim komponentama i jasnim oznakama.
2D AOI sustav ne može izmjeriti visinu ili volumen. Vidi samo ono što je na površini. Ako imate skrivene spojeve za lemljenje ili podignute vodiče, ovaj bi sustav mogao nedostajati. Sjene i refleksije mogu također uzrokovati lažne alarme. Dobivate brz pregled i jednostavno postavljanje, što pomaže kada trebate provjeriti mnoge ploče u kratkom vremenu.
Savjet: Upotrijebite 2D AOI za jednostavne ploče ili kada trebate pronaći samo površinske probleme.
3D AOI sustav daje vam dublji pogled na vaše ploče. Ovaj sustav koristi nekoliko kamera i posebnih svjetala za izgradnju 3D slike. Možete izmjeriti visinu i volumen svakog dijela i spoj za lemljenje. To vam pomaže da pronađete složene nedostatke poput Tombstoning -a, podignutih vodiča i iskrivljenih komponenti.
Dobivate preciznije rezultate jer sustav provjerava vrh, strane, pa čak i dno dijelova. 3D AOI može se nositi s pločama s mnogim malim ili visokim komponentama. Također smanjuje lažne alarme iz sjene ili sjajnih površina. Možete vjerovati rezultatima, čak i kad su vaše ploče guste ili imaju neobične oblike.
Neki 3D AOI sustavi koriste lasersku triangulaciju ili strukturirano svjetlo kako bi napravili preciznu 3D kartu. To vam omogućuje da vidite da li dio sjedi previsoko ili nedostaje lemlje pod čipom. Dobivate povratne informacije u stvarnom vremenu i možete riješiti probleme prije nego što rastu.
Možda se pitate kako uspoređuju 2D AOI i 3D AOI. Evo tablice koja će vam pomoći da vidite glavne razlike:
Značajka | 2d AOI sustav | 3D AOI sustav |
Mjerenje dubine | Ne | Da |
Opseg za otkrivanje oštećenja | Oštećenja na površini | Složeni nedostaci, uključujući visinu, volumen, skrivene nedostatke |
Lažni pozitivni | Veće zbog sjena/razmišljanja | Smanjene 3D podacima i napredne tehnike suzbijanja |
Svestranost aplikacija | Ograničeno na vidljive komponente | Širok, uključujući PCB i složene dijelove visoke gustoće |
Povratne informacije u stvarnom vremenu | Ne | Da |
Trebate odabrati 2D AOI sustav kada vam trebaju brze provjere za jednostavne ploče. Najbolje djeluje na površinske nedostatke i kada ne trebate mjeriti visinu. Trebali biste koristiti 3D AOI sustav kada trebate mjeriti volumen lemljenja, provjeriti ima li podignutih potencijalnih klijenata ili pregledati guste i složene ploče. 3D AOI je također bolji kada želite smanjiti lažne alarme i dobiti pouzdanije podatke.
· 2D AOI je brz i isplativ za osnovni pregled.
· 3D AOI najbolji je za napredne potrebe, poput ploča visoke gustoće, minijaturiziranih dijelova ili kada trebate mjeriti visinu i volumen.
Napomena: Ako vaša proizvodna linija ima mnogo malih ili visokih dijelova ili ako trebate uhvatiti skrivene nedostatke, 3D AOI vam daje najbolje rezultate.
Kada koristite AOI sustave, dobivate mnogo dobrih stvari. AOI vam pomaže da provjerite kvalitetu i održava liniju. Evo nekoliko glavnih razloga AOI je koristan:
1. AOI pronalazi probleme rano, pa uštedite novac. Ne morate popravljati ili bacati onoliko ploča.
2. AOI može se postaviti za mnoge PCB dizajni. To znači da možete provjeriti puno različitih ploča.
3. AOI surađuje s vašim drugim tvorničkim sustavima. Možete brzo gledati kvalitetne probleme i popraviti probleme.
4. AOI vam pomaže da napravite bolje proizvode. Vaši će kupci biti sretni, a vaša tvrtka izgleda dobro.
5. AOI izrađuje izvještaje i prati svaku ploču. To vam pomaže pokazati dokaz za revizije i slijediti pravila.
6. AOI može istovremeno provjeriti obje strane ploče . To osigurava da ništa ne propustite i štedi vrijeme.
7. AOI brzo provjerava ploče. Više ploča možete pogledati za manje vremena i napraviti više proizvoda.
8. AOI vam daje puno podataka. Možete pronaći gdje problemi počinju i poboljšati vaš postupak.
AOI sustavi pomažu vam da brzo pronađete probleme, napravite bolje ploče i smanjite troškove.
Postoje neki problemi s AOI -om. Oni mogu otežati provjeru ploča:
· AOI trebaju dobre slike. Ako se svjetlost ili boja dijela promijeni, AOI bi mogao propustiti problem ili reći da je dobra ploča loša.
· AOI ne može vidjeti unutar ploče. Ako trebate pronaći skrivene probleme, potrebni su vam drugi alati poput rendgenskih zraka.
· AOI ponekad čini pogreške. Moglo bi se reći da je dobar dio loš ili propustite pravi problem. To može usporiti vaš rad i povrijediti kvalitetu.
· Ako promijenite dizajn ploče, morate promijeniti program AOI. To je potrebno vrijeme i posebne vještine.
· AOI sustavi trebaju skrb. Morate ih provjeriti, popraviti i ažurirati, što košta novac.
· Trebate obučene ljude da koriste AOI. To može biti teško za male tvrtke.
Napomena: AOI najbolje radi kada ga održavate čistim, svijetlim i ažuriranim.
Možete riješiti mnoge AOI probleme ako koristite dobre ideje. Evo nekoliko načina kako poboljšati AOI:
· Koristite dobre podatke o treningu za svoj AI. To pomaže AOI -u da pronađe više problema i napravi manje pogrešaka.
· Držite svoj AOI softver i hardver novim. Ažuriranja pomažu AOI da provjeri bolje i radi s novim pločama.
· Radite zajedno kao tim. Inženjeri, IT i operatori trebali bi jedni drugima pomoći i dijeliti ono što znaju.
· Koristite AOI sustave koje je lako promijeniti. Jednostavno je nadograditi i uklopiti se u vašu liniju.
· Dobro trenirajte svoje radnike. Dobar trening pomaže svima da koriste AOI za provjeru ploča.
· Često gledajte svoj AOI sustav. Pogledajte izvješća i postavke promjene kako biste održali čekove jake.
· Jasno razgovarajte sa svojim timom. Provjerite svi znaju za promjene i ažuriranja.
Savjet: Kada koristite dobre podatke, radite kao tim i često ažurirate, AOI vam pomaže da napravite bolje ploče i održavate svoju tvornicu jakim.
Svoj AOI sustav možete poboljšati tako što ćete ga povezati s proizvodnim sustavom izvršenja (MES). Kad AOI i MES rade zajedno, dobivate provjere kvalitete u stvarnom vremenu. AOI koristi AI za pronalaženje oštećenja i šalje te podatke na MES. To vam pomaže uočiti probleme čim se dogodi. MES je poput upravljačkog centra . , prikuplja podatke sa svih vaših strojeva i prati svaku ploču. Ako AOI nađe problem, mes može označiti ploču, poslati je negdje drugdje ili je preskočiti kako bi se stvari kretale.
S mesom možete:
· Pogledajte sve rezultate inspekcije na jednom mjestu.
· Pratite svaku ploču za pune zapise.
· Upoznajte brzo kad nešto pođe po zlu.
· Upotrijebite podatke da biste rano pronašli i riješili probleme.
MES vam također pomaže da slijedite pravila i vodite evidenciju za provjere. Možete povezati i nove i stare AOI strojeve jer MES koristi standardne načine za razgovor s njima. Ova postavka smanjuje pogreške, štedi vrijeme i smanjuje troškove zaustavljanjem otpada i dodatnog rada.
Moderni AOI sustavi omogućuju vam da provjerite ploče na mnogo načina. Možete odabrati različite načine inspekcije kako biste odgovarali vašim potrebama. Neki strojevi omogućuju vam da provjerite SMT, THT i miješane ploče na jednom sustavu. Ne morate kupiti više strojeva za svaku vrstu ploče.
Fleksibilni načini pregleda uključuju:
· Platforme koje rade s mnogim tipovima ploča.
· Postavke podesive visine za bolje provjere.
· Svjetla s više kutova za uočavanje nedostataka na sjajnim pločama.
· AI alati koji postavljaju brže i lakše.
· SPC u stvarnom vremenu provjerava brze povratne informacije.
Ove značajke pomažu vam da pronađete više oštećenja i smanjite lažne alarme. Također možete promijeniti način na koji sustav provjerava različite dijelove i oblike. To olakšava postupanje s posebnim pločama i novim poslovima bez usporavanja.
Savjet: Odaberite AOI sustave s fleksibilnim načinima ako želite bolje provjere i morate pratiti promjene u vašoj tvornici.
Dobivate najbolje rezultate od AOI -a slijedeći neke jednostavne korake. Prvo odaberite AOI hardver i softver koji odgovara vašim potrebama. Postavite svjetla i provjeru pravila kako biste zaustavili lažne alarme. Neka vaš sustav dobro radi s redovitim provjerama i brigom.
Evo nekoliko koraka koji će vam pomoći da učinite dobro:
1. trenirajte svoje radnike kako bi mogli provjeriti AOI rezultate na pravi način.
2. Napravite i ažurirajte planove inspekcije za svaku ploču.
3. Spojite AOI s MES-om i drugim alatima poput SPI ili rendgenskih zraka za bolje podatke.
4. Pazite na svoje lažne stope alarma i po potrebi promijenite postavke.
5. Počnite s pažljivim postavkama i učinite ih boljim kako učite.
6. Držite AOI softver i popise dijelova ažurirani.
Pravi primjer pokazuje da upotreba AOI prije i nakon lemljenja, izrada prilagođenih planova i povezivanje podataka s MES -om može smanjiti nedostatke za 85% . Također možete prvi put dobiti više dobrih ploča i potrošiti manje na popravke. Dobivate pune zapise i uštedite novac kada slijedite ove savjete.
Napomena: AOI najbolje radi kada ga održavate čistim, ažuriranim i povezanim s drugim tvorničkim sustavima.
Sada znate da AOI sustavi pomažu u provjeri svakog koraka u sklopu PCB -a. Ako koristite napredne strojeve poput I.C.T-AI-5146 , dobit ćete mnogo dobrih stvari:
· Nalazite nedostatke vrlo precizno i dobivate manje lažnih alarma.
· AI vrši postavljanje i provjeru brže.
· Sustav može provjeriti različite vrste ploča i daje podatke u stvarnom vremenu.
· Bolje možete bolje pratiti i dobiti probleme s pomoćnom pomoći.
Razmislite o tome da koristite AOI u svom faktoru Y kako biste poboljšali bolje ploče i brže funkcionirali. Saznajte više o AOI -u kako biste održali snažnu proizvodnju.
AOI znači automatizirani optički pregled. Koristite AOI za provjeru ploča za probleme. Nalazi nedostajući dijelovi, loše lemljenje ili dijelove na pogrešnom mjestu. AOI vam pomaže da svoje ploče budu dobro.
AOI pronalazi probleme rano u izradi ploče. Možete popraviti pogreške prije nego što ih kupci dobiju. To štedi novac i zaustavlja otpad. AOI vam također pomaže da napravite proizvode koji dobro funkcioniraju.
AOI pronalazi većinu problema koje možete vidjeti, poput nedostajućih dijelova, mostova za lemljenje i pogrešaka polariteta. Za skrivene probleme unutar ploče potrebni su vam drugi alati poput rendgenskih zraka.
AOI sustavi poput I.C.T-AI-5146 mogu provjeriti ploču za manje od jedne sekunde po području. Zbog toga se vaša linija brzo kreće i vaše ploče visoke kvalitete.
Potrebna vam je trening za korištenje AOI sustava. Korisničko sučelje je jednostavno i pomaže vam da naučite. Većina ljudi može koristiti AOI nakon osnovnih lekcija.
2D AOI provjerava vrh vaše ploče za probleme koje možete vidjeti. 3D AOI također mjeri visinu i volumen. To vam pomaže da pronađete teže probleme poput podignutih vodiča ili nadgrobnog lista.
Da, možete postaviti AOI sustave za mnoge vrste ploča. Promijenite postavke za svaki dizajn. Napredni AOI omogućuje vam brzo prebacivanje poslova.
AOI se može povezati s vašim sustavom za izvršavanje proizvodnje (MES). Odmah dobivate podatke o inspekciji, pratite svaku ploču i koristite ih kako biste poboljšali svoj postupak.
