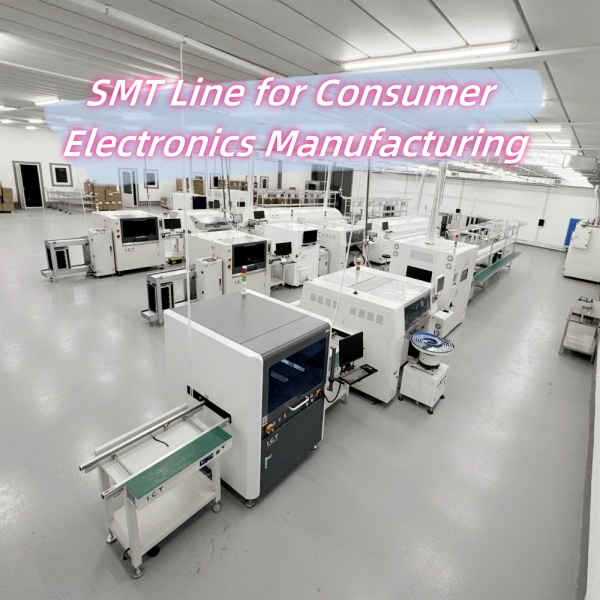

Odabir SMT proizvodne linije za proizvodnju potrošačke elektronike rijetko je jednostavna stvar usporedbe specifikacija stroja. Za razliku od industrijske ili automobilske elektronike, potrošački proizvodi rade pod tržišnim uvjetima koji se brzo mijenjaju, kraćim životnim ciklusom proizvoda i intenzivnim pritiskom troškova. Ove stvarnosti postavljaju jedinstvene zahtjeve za dizajn SMT linije, konfiguraciju i dugoročnu operativnu fleksibilnost.
Mnogi proizvođači otkrivaju—često prekasno—da bi SMT linija optimizirana samo za brzinu ili početne investicijske troškove mogla imati problema nakon što započne prava proizvodnja. Česte promjene modela, mješoviti tipovi komponenti, nestabilne prognoze potražnje i ograničeni tvornički prostor predstavljaju izazove koji nisu očiti tijekom odabira opreme.
Ovaj članak pristupa odabiru SMT linije iz perspektive praktične proizvodnje. Umjesto fokusiranja na pojedinačne strojeve, ispituje kako bi karakteristike proizvoda, faza proizvodnje i tvornički uvjeti trebali voditi odluke pri izgradnji ili nadogradnji SMT linije za proizvodnju potrošačke elektronike.

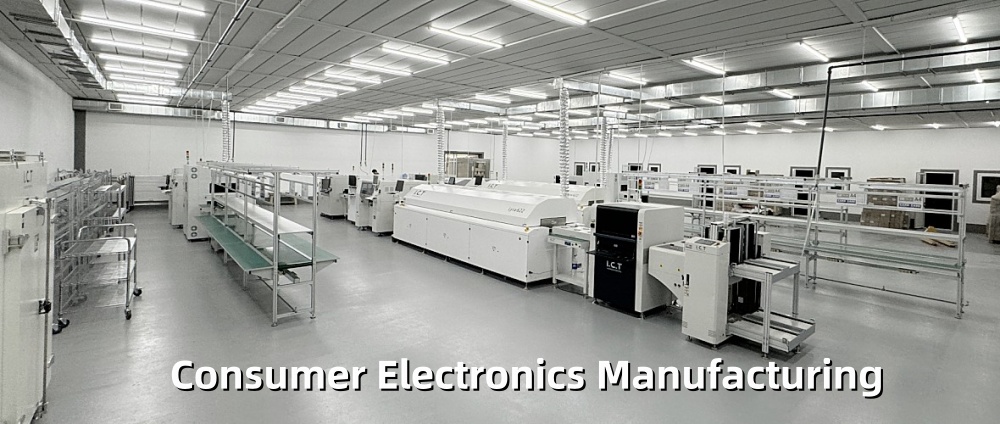

Proizvodnja potrošačke elektronike funkcionira temeljno drugačijom logikom od industrijske ili automobilske PCBA proizvodnje. Automobilska elektronika daje prioritet dugim životnim ciklusima proizvoda, strogoj usklađenosti s propisima i visoko kontroliranim procesima koji ostaju stabilni dugi niz godina. Industrijska elektronika često se fokusira na robusnost i niske varijacije.
Potrošačka elektronika, nasuprot tome, brzo se razvija. Revizije proizvoda su česte, vrijeme izlaska na tržište je kritično, a obujmi proizvodnje mogu se brzo mijenjati kao odgovor na potražnju potrošača. Ovi uvjeti zahtijevaju SMT linije koje se mogu prilagoditi bez žrtvovanja prinosa ili učinkovitosti.
SMT linija koja dobro radi u dugoročnom okruženju s jednim proizvodom može postati neučinkovita kada je potrebno nositi se s čestim promjenama, mješovitim bibliotekama komponenti i komprimiranim rasporedima proizvodnje.
Većina tvornica potrošačke elektronike radi u okruženju visoke miješanosti, čak i kada je ukupna proizvodnja velika. Pojedinačni SKU-ovi mogu raditi samo nekoliko tjedana ili mjeseci prije nego što budu zamijenjeni ili revidirani. Nalozi za izmjene inženjera su uobičajeni, a planiranje proizvodnje često se treba prilagoditi bez prethodne najave.
U tom kontekstu, stvarna produktivnost određena je manje nominalnom brzinom stroja, a više time koliko brzo i pouzdano se linija može prebacivati između proizvoda. Vrijeme postavljanja, upravljanje programom i interakcija operatera igraju značajnu ulogu u dnevnom učinku.

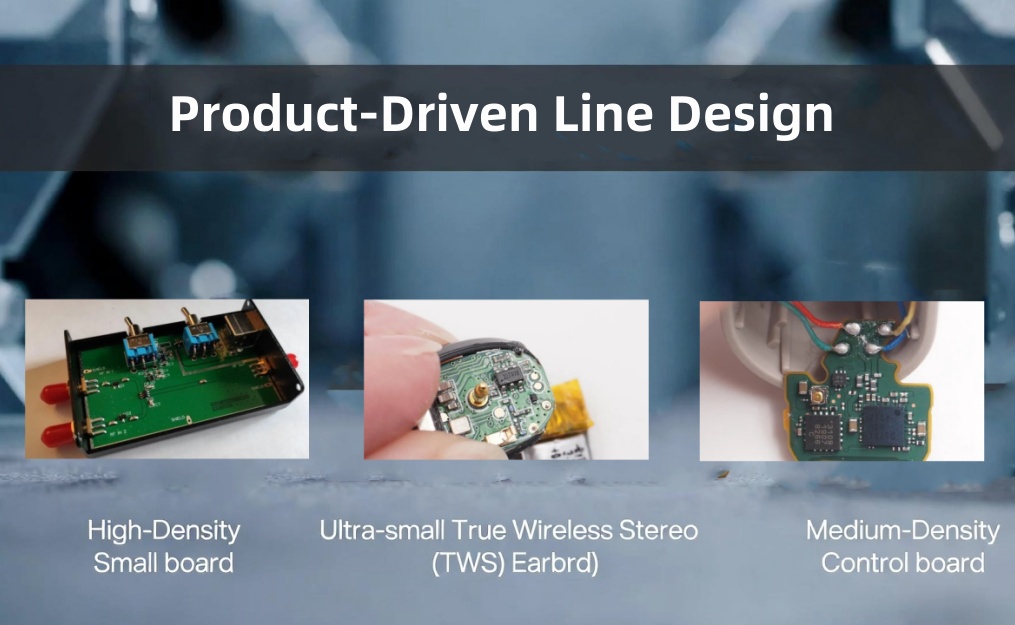

Odluke o dizajnu proizvoda izravno oblikuju zahtjeve SMT linije. Kompaktni potrošački uređaji često kombiniraju komponente finog koraka, guste rasporede, zaštitne strukture i mješovitu toplinsku masu na jednom PCB-u. Ove karakteristike povećavaju osjetljivost na varijacije u procesima ispisa, postavljanja i reflowa.
Iz operativne perspektive, rano razumijevanje ovih ograničenja uvjetovanih dizajnom pomaže u izbjegavanju skupe rekonfiguracije ili podešavanja procesa nakon početka masovne proizvodnje.
Potrošačka elektronika visoke gustoće obično uključuje BGA, QFN, CSP i minijaturne pasivne komponente. PCB rasporedi su tijesni, a rubovi lemljenja su uski. U ovim aplikacijama dosljednost je važnija od vrhunske izvedbe.
Ograničavajući faktor rijetko je može li stroj postići zadanu specifikaciju u idealnim uvjetima. Umjesto toga, izazov je održavanje ponovljivih rezultata kroz duge proizvodne serije, više smjena i česte promjene materijala.
Proizvodi kao što su TWS slušalice predstavljaju drugačiji niz izazova. PCB-ovi su iznimno mali, tolerancije za panelizaciju su male, a varijacije proizvoda su česte. Preciznost učvršćenja, stabilnost rukovanja pločom i brzo prebacivanje programa postaju kritični.
U tim okruženjima, čak i male neučinkovitosti tijekom promjene mogu značajno utjecati na ukupni protok. SMT linija dizajnirana za fleksibilnost često nadmašuje konfiguraciju veće brzine, ali manje prilagodljivu.
Pametni kućni uređaji i potrošačke upravljačke ploče obično imaju umjerenu gustoću komponenti u kombinaciji sa širokim izborom SKU-ova. Obujam proizvodnje može značajno varirati od modela do modela, a predviđanje potražnje često je neizvjesno.
Za ove proizvode, dizajn SMT linije mora postići ravnotežu između fleksibilnosti i stabilnog izlaza. Oprema bi trebala podržavati i česte promjene modela i kontinuiranu proizvodnju bez pretjeranog napora pri postavljanju.
Troškovno osjetljiva potrošačka elektronika naglašava kontrolu prinosa i operativnu učinkovitost. Iako gustoća komponenti može biti manja, količine su često visoke, pa čak i male stope kvarova mogu imati značajan utjecaj na profitabilnost.
U takvim slučajevima, pouzdanost opreme, lakoća održavanja i dugoročna stabilnost procesa obično daju veću vrijednost od naprednih značajki koje nude ograničenu praktičnu korist.

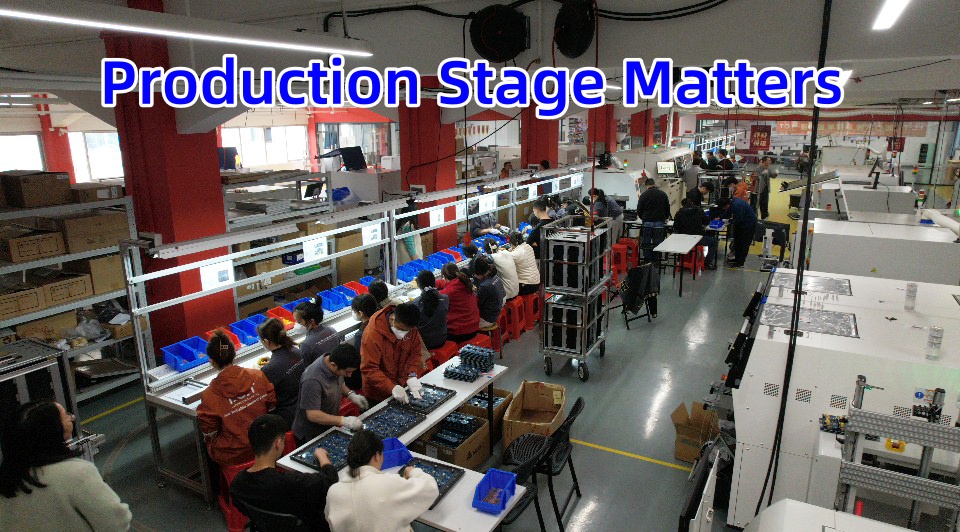

Tijekom faza uvođenja prototipa i novih proizvoda, količine proizvodnje su male, a dizajn se često mijenja. Linija SMT trebala bi podržavati brzo kreiranje programa, jednostavno postavljanje ulagača i intuitivni rad.
Pretjerano ulaganje u automatizaciju velike brzine u ovoj fazi često dovodi do nedovoljno iskorištenog kapaciteta i nepotrebne složenosti. Jednostavnije, fleksibilnije konfiguracije podržavaju brže cikluse učenja i glatkije prijelaze u masovnu proizvodnju.
Jednom kada proizvod uđe u stabilnu proizvodnju, prioriteti se mijenjaju. Konzistentan učinak, predvidljiva kvaliteta i smanjena ovisnost o operateru postaju važniji od apsolutne fleksibilnosti.
U ovoj fazi kontrola procesa i integracija inspekcije igraju veću ulogu u održavanju prinosa tijekom vremena. Odabir opreme treba naglasiti pouzdanost i ponovljivost, a ne glavne specifikacije.
Brzorastući brendovi potrošačke elektronike suočavaju se s drugačijim izazovom: povećanjem proizvodnje bez zatvaranja u nefleksibilne sustave. SMT linije trebaju biti dizajnirane imajući na umu proširenje, dopuštajući dodavanje dodatnog kapaciteta ili automatizacije bez većih smetnji.
Sa strateškog stajališta, modularni izgledi i standardizirana sučelja pružaju sigurniji put do rasta od visoko prilagođenih, krutih konfiguracija.
Iz praktičnog iskustva u proizvodnji, većina dugoročnih problema sa SMT-om nije uzrokovana ekstremnim tehničkim ograničenjima, već malim nedosljednostima koje se nakupljaju tijekom vremena.
Ispis paste za lemljenje ostaje jedan od najkritičnijih procesa u SMT linijama potrošačke elektronike. Početna točnost postavljanja je važna, ali dugoročna ponovljivost često je pravi razlikovni faktor.
Pisač koji održava stabilne performanse nakon promjena šablona, zamjena materijala i prijelaza operatera više pridonosi dosljednosti ispisa nego marginalna poboljšanja u vremenu ciklusa.
Strojevi za odabir i postavljanje moraju se prilagoditi širokom rasponu veličina komponenti, vrsta pakiranja i usmjerenja. U proizvodnji visoke mješavine, upravljanje dodavačem, stabilnost vida i učinkovito prebacivanje programa imaju veći utjecaj na stvarnu produktivnost od maksimalne brzine postavljanja.
Oprema koja smanjuje složenost postavljanja i minimizira prilagodbe ovisne o operateru često daje bolje ukupne performanse.
Reflow pećnice se često podcjenjuju tijekom planiranja SMT linije. Kompaktne potrošačke ploče s mješovitom toplinskom masom zahtijevaju stabilne i ponovljive toplinske profile kako bi se izbjegli nedostaci kao što su nadgrobni spomenici, šupljine ili nedovoljno vlaženje.
Sustav reflow trebao bi osigurati dosljedno toplinsko ponašanje za različite proizvode bez potrebe za stalnim podešavanjem profila.

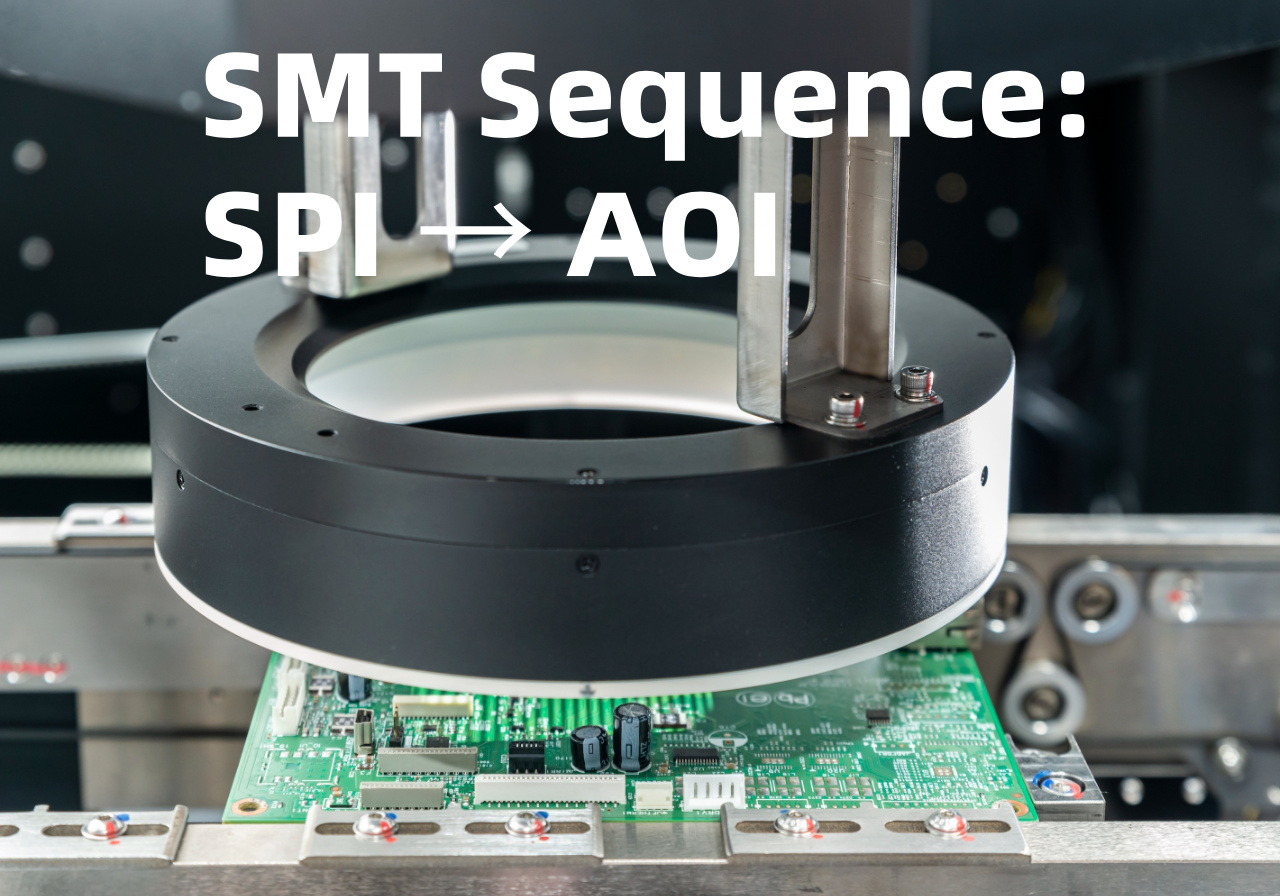

Inspekcija dodaje najveću vrijednost kada podržava kontrolu procesa, a ne djeluje isključivo kao filtar grešaka. Ispravno postavljanje SPI i AOI omogućuje rano otkrivanje pomaka procesa, smanjujući otpad i preradu.
Cilj nije maksimalna pokrivenost inspekcijom, već djelotvorne povratne informacije koje poboljšavaju uzvodne procese.

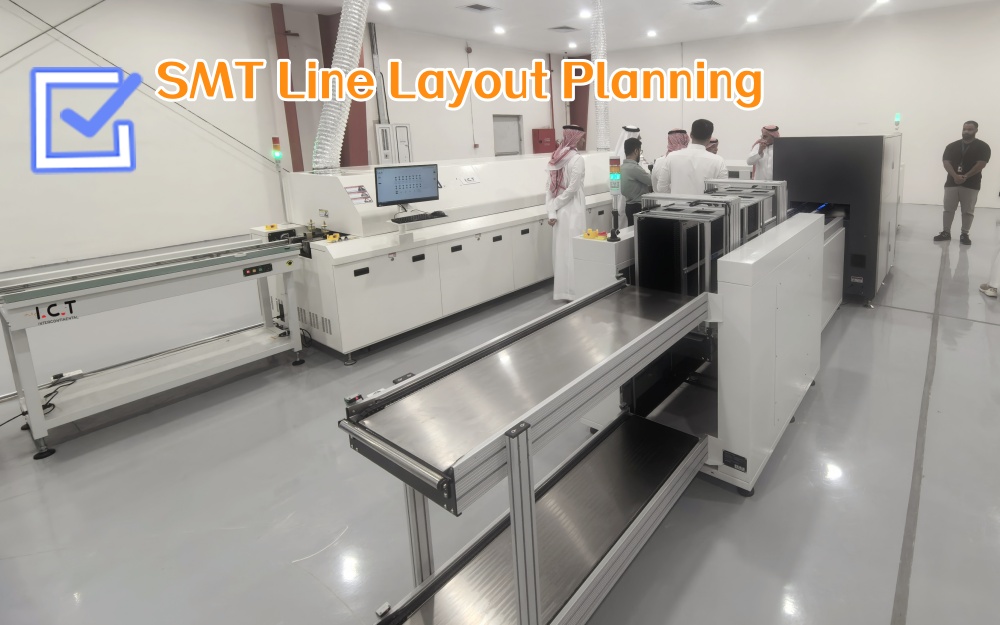

Tvornički prostor često je ograničen u proizvodnji potrošačke elektronike. Ravni rasporedi su jednostavni i učinkoviti, ali zahtijevaju više prostora. Izgledi u obliku slova U mogu smanjiti trag i poboljšati interakciju operatera, iako zahtijevaju pažljivo planiranje protoka materijala.
Optimalan izbor ovisi o miksu proizvoda, dostupnosti radne snage i budućim planovima širenja.
Učinkovit protok materijala smanjuje pogreške pri rukovanju i vrijeme promjene. Izgled SMT linije trebao bi podržavati intuitivno kretanje operatera, jasne putove materijala i minimalan poprečni promet.
U visoko miješanim okruženjima, male neučinkovitosti u rukovanju materijalom mogu se akumulirati u značajne zastoje.
Buduće proširenje treba razmotriti od početne faze projektiranja. Omogućavanje prostora za dodatnu opremu, korištenje standardiziranih sučelja pokretne trake i održavanje fleksibilnosti rasporeda pomažu u zaštiti dugoročne investicije.

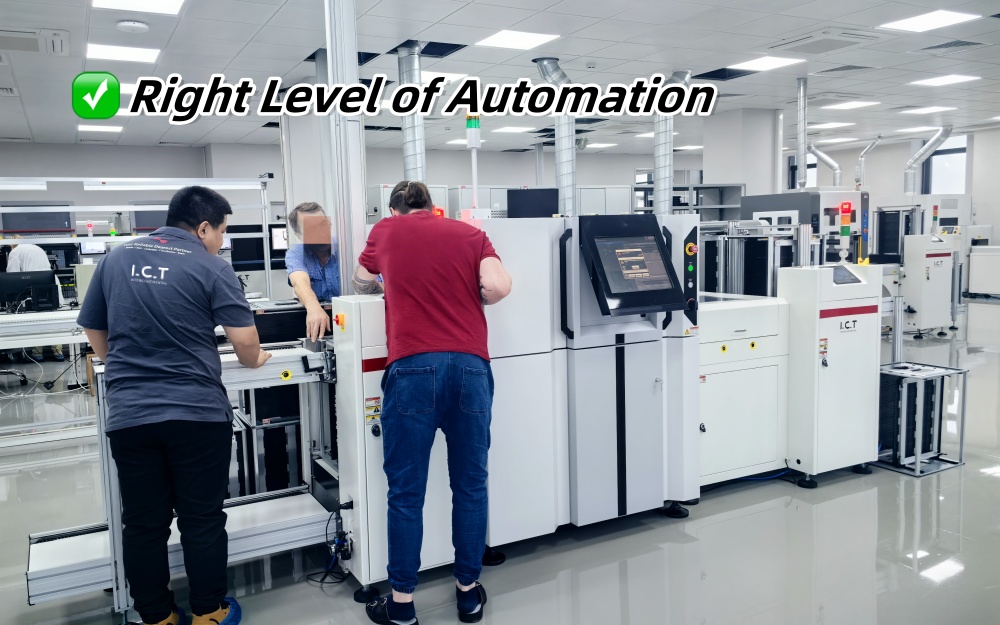

Automatizaciju treba primjenjivati selektivno. Potpuno automatske SMT linije isporučuju visoku učinkovitost u stabilnim scenarijima velike količine, ali mogu smanjiti fleksibilnost tijekom čestih promjena.
Poluautomatska rješenja često pružaju uravnotežen pristup proizvođačima koji rukuju različitim proizvodima potrošačke elektronike.
Lokalni troškovi rada i razina vještina radne snage utječu na optimalan stupanj automatizacije. U regijama s umjerenim troškovima rada i iskusnim operaterima, pretjerana automatizacija možda neće donijeti razmjerne koristi.
Odabir opreme trebao bi odražavati realne radne uvjete, a ne teoretski dobitak učinkovitosti.
Pretjerana automatizacija može povećati složenost postavljanja i opterećenje održavanja. Tijekom ranih faza proizvodnje, jednostavniji sustavi često podržavaju bržu prilagodbu promjenama dizajna i rastućoj potražnji.
Strateški položaj inspekcije omogućuje ranu identifikaciju problema u procesu. Redundantna inspekcija povećava troškove bez nužnog poboljšanja kvalitete.
Učinkovite strategije inspekcije usmjerene su na sprječavanje širenja kvarova, a ne na dokumentiranje kvarova.
Inspekcijski podaci trebali bi se vratiti u prilagodbe procesa. Bez analize strukturiranih podataka, rezultati inspekcije imaju ograničenu vrijednost.
Povezan tijek rada podataka podržava kontinuirano poboljšanje i dugoročnu stabilnost prinosa.
Dok se potrošačka elektronika općenito suočava s manje regulatornih zahtjeva sljedivosti nego automobilski proizvodi, osnovna sljedivost podržava analizu kvalitete, upravljanje jamstvom i odgovornost dobavljača.
Te su greške rijetko vidljive tijekom tvorničkih testova prihvaćanja, ali se često pojavljuju nekoliko mjeseci nakon početka masovne proizvodnje.
Fokusiranje isključivo na brzinu ili početni trošak često dovodi do većih dugoročnih troškova zbog zastoja, prerade i nestabilnosti procesa.
Vrijeme promjene izravno utječe na izlaz u okruženjima s visokom miješanošću. Linije optimizirane samo za nominalni protok mogu imati loše rezultate u svakodnevnom radu.
Dostupnost održavanja, dostupnost rezervnih dijelova i kvaliteta tehničke podrške značajno utječu na dugoročne performanse opreme.
Takve linije daju prednost fleksibilnim sustavima postavljanja, kompaktnom rukovanju pločama i učinkovitom upravljanju programima za podršku čestim promjenama proizvoda.
Uravnotežena konfiguracija naglašava stabilan ispis, prilagodljiv položaj i umjerenu automatizaciju za prilagođavanje različitim količinama proizvodnje.
Skalabilni dizajni omogućuju proizvođačima da započnu s osnovnom konfiguracijom i prošire kapacitet kako potražnja raste, smanjujući početni rizik.
Dobavljači s praktičnim iskustvom u potrošačkoj elektronici bolje su pozicionirani da predvide proizvodne izazove i preporuče odgovarajuće konfiguracije.
Učinkovita instalacija i obuka skraćuju vrijeme pokretanja i pomažu operaterima da prije postignu stabilnu proizvodnju.
Pouzdana podrška životnog ciklusa smanjuje neplanirane zastoje i štiti dugoročna ulaganja.
Vrsta proizvoda i karakteristike PCB-a
Sadašnji i budući obujam proizvodnje
Tvornički prostor, radna snaga i plan rasta
Dobro odabranu SMT liniju ne definiraju pojedinačni strojevi, već koliko učinkovito cijeli sustav podržava razvoj proizvoda, stabilnost proizvodnje i rast poslovanja. U proizvodnji potrošačke elektronike uspjeh ovisi o izgradnji proizvodne linije koja se može prilagoditi jednako brzo kao i samo tržište.
Ako planirate ili optimizirate SMT liniju za proizvodnju potrošačke elektronike, ključno je jasno razumijevanje vašeg proizvoda i faze proizvodnje. Za praktičnu raspravu usmjerenu na inženjerstvo temeljenu na stvarnim tvorničkim uvjetima, slobodno se obratite. > > > > > >
1. Po čemu se SMT linije za potrošačku elektroniku razlikuju od drugih industrija?
SMT linije potrošačke elektronike moraju podržavati visoku mješavinu, česte promjene i brzo povećanje, a ne dugoročnu stabilnost jednog proizvoda.
2. Je li potpuno automatska SMT linija uvijek potrebna za potrošačku elektroniku?
Ne. Za proizvode u ranoj fazi ili proizvode koji se često mijenjaju, poluautomatske ili modularne SMT linije često daju bolju stvarnu učinkovitost.
3. Koji SMT proces ima najveći utjecaj na prinos?
Ispis paste za lemljenje i termička kontrola reflowa obično imaju najveći utjecaj na dosljednost iskorištenja.
4. Kako treba planirati SMT inspekciju?
Inspekcija bi trebala biti pozicionirana tako da daje djelotvorne povratne informacije o procesu, a ne da jednostavno otkriva nedostatke.
