ICT-V5000H |3D AOI optički stroj za pregled PCB-a

Udijeliti na:

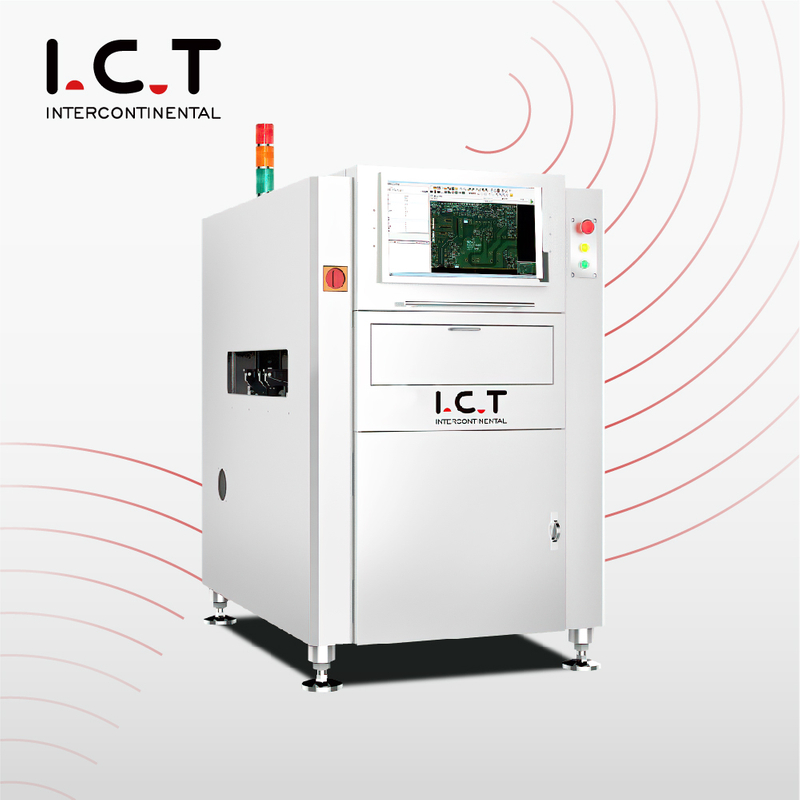

I.C.T-V5000H |3D AOI optički stroj za pregled PCB-a

D AOI optički stroj za pregled PCB-a
Kupite kod svog partnera od povjerenja!I.C.T donosi 26 godina iskustva u SMT industriji.
Istaknute značajke: instalacija na licu mjesta i obuka dostupni, korisnička služba 24/7.Visoko obučeni stručnjaci. Precizno i ekonomično.Vision vođen DIY set.Lako se sastavlja.Softver otvorenog koda.
4. Cijeli FOV pomoćni položaj

Model:
I.C.T-V5000H
Brand:
I.C.T

Status dostupnosti:

Količina:



Raspitati se Dodaj u košaricu

I.C.T-V5000H |3D AOI optički stroj za pregled PCB-a

Pregled

Inspekcija Aoi Smt

On-line AOI V5000H Uvod:

Za SMT pre-reflow, post-reflow inline inspekciju Granitna platforma, uvelike poboljšava preciznost i stabilnost stroja Programabilni RGB+W LED izvor rasvjete Telecentrična leća s konstantnim povećanjem i niskim izobličenjem odgovor na visoku komponentu

Značajke:

1. LOG funkcija automatskog prikupljanja i pohranjivanja, NG funkcija upozorenja/alarma, daljinsko programiranje i otklanjanje pogrešaka.
2. Mogućnost pregleda: nedovoljna, kratka, rupa za spuštanje, igla za pokrivanje lemljenja, onečišćenje, neusklađenost, dio koji nedostaje, iskrivljen, oglasna ploča, montaža na stranu, prevrtanje, krivi dio, oštećeno, lebdenje, polaritet, pseudo lemljenje, prazan lem, previše ljepila itd.
3. Perfect SPC prikuplja NG informacije izvan mreže i automatski generira sve vrste proizvodnih tablica.
4. Funkcija zrelog kontrolnog centra, jasno softversko sučelje.
5. Dobra stabilnost (GR&R<10% @6 Sigma,CPK>1.33(Točnost odstupanja testa manja od ±0.25 mm.

6. Pomicanje kamere, pokretna traka fiksirana tijekom testa.7. PCB kompenzacija iskrivljenosti: kalibracija ukupne Mark kompenzacije, kompenzacija okvira položaja komponente.

Granitna platforma i okvir

Osigurajte stabilnost opreme i dosljednost dijeljenja programa između strojeva

Industrijska kamera + telecentrični objektiv

Inspekcija visokokomponentnog lemljenog spoja nije pogođena jer nema efekta sjene u cijelom vidnom polju.

Cijeli FOV pomoćni položaj

Visoka sposobnost detekcije na neizloženim komponentama jastučića (BGA, itd.) ili djelomično zaštićenim komponentama

Stroj Aoi

Model	I.C.T-V5000H
FOV	15u(3630mm)/10u(2420mm)
Fotoaparat	Inteligentna digitalna industrijska kamera od 5M piksela
Leće	Telecentrična leća
Svjetlo	Prstenasto LED svjetlo u 4 boje,RGB+W
Stavka inspekcije	Ispitivanje komponenti, ispitivanje lemljenja
Mini komponenta	01005 čip, 0,3 koraka IC i poseban oblik
Operativni sustav	Windows 7
PCB veličina	5050~510600 mm
PCB debljina	0,3 ~ 6,0 mm
PCB Warpage	±3,0 mm
PCB težina	Maksimalno: 3 kg
PCB visina	Gornji dio: 25 mm, donji dio: 45 mm podesiv
X/Y vozač	AC servo drajver, točnost ponavljanja 0,01 mm
Platforma	Granit
Vlast	AC220 50/60Hz, 5A
Potisnut zrak	0,4 ~ 0,6 Mpa
Težina	750 kg
Dimenzija	94013601500 mm (bez svjetla)
