Hrvatski  |
ICT-4034
I.C.T
| SMT PCB tiskarski stroj
PCB tiskarski stroj ICT-4034 obrađuje tiskane ploče do 400x340 mm s ciklusima od 7 sekundi. Točnost ponavljanja ±0,01 mm i preciznost ispisa 0,025 mm odgovaraju LED i automobilskim potrebama. Automatska kalibracija PCB-a, ravnoteža tlaka i ručno rezanje šablona. Podržava ljepilo za aplikacije pisača s LED pastom za lemljenje. Kineski tiskarski stroj koristi Windows 10 za jednostavno upravljanje. Industrija 4.0 i MES omogućuju praćenje u stvarnom vremenu. ICT nudi potpunu obuku i optimizaciju. Kontaktirajte za pojedinosti o cijenama PCB pisača.

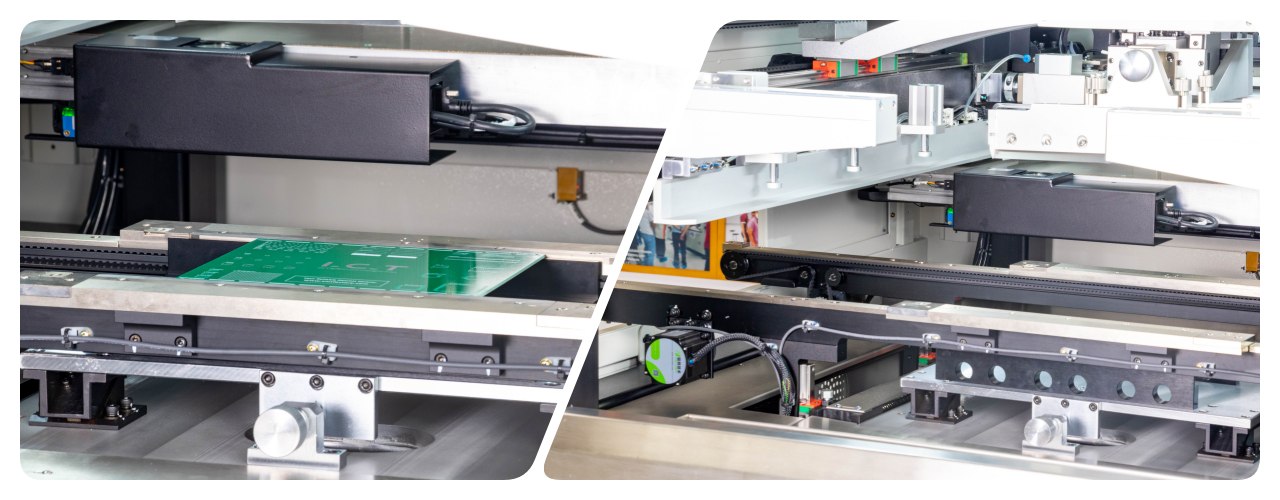

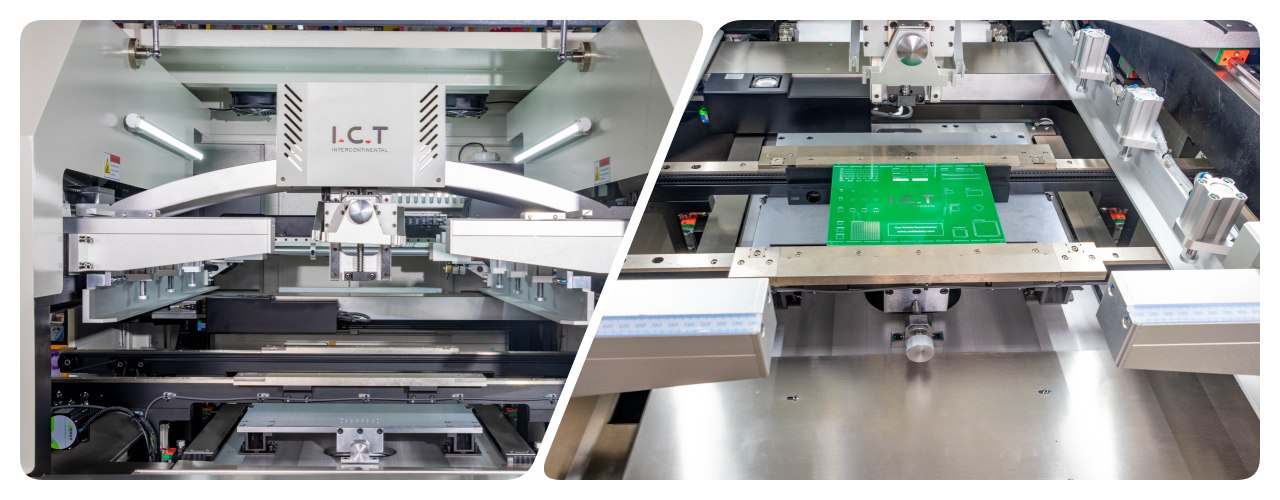

| Značajka
Lučni ovjes povezuje brisač izravno s dva motora. To točno kontrolira pritisak na obje strane. Klizne vodilice održavaju stabilnost prije i nakon ispisa. Povratne informacije u stvarnom vremenu osiguravaju savršenu formaciju paste. PCB tiskarski stroj odgovara LED pločama finog koraka. Uvezeni japanski i njemački dijelovi smanjuju kvarove. Mali zastoji tijekom desetogodišnjeg vijeka trajanja. Štedi lem i povećava učinak u vodovima velike količine. Metode automatskog odvajanja sprječavaju oštećenje šablone ili PCB-a.
Sustav remena sprječava zaglavljivanje s preciznom brzinom motora do 1500 mm/s. Smjerovi se slobodno mijenjaju lijevo-desno ili desno-lijevo. Bočne stezaljke i ploče za vakuumsko držanje s deformacijom ispod 1%. To jamči glatki kontakt za kvalitetne ispise. Kineski tiskarski stroj podržava magnetske pribadače i gornje-dolje stolove. Zaustavni položaji su točni za brzu promjenu ispod 5 minuta. Obrađuje PCB debljine 0,4-6 mm ručno ili automatski. Pouzdan za vrijednost cijene stroja za PCB pisač.

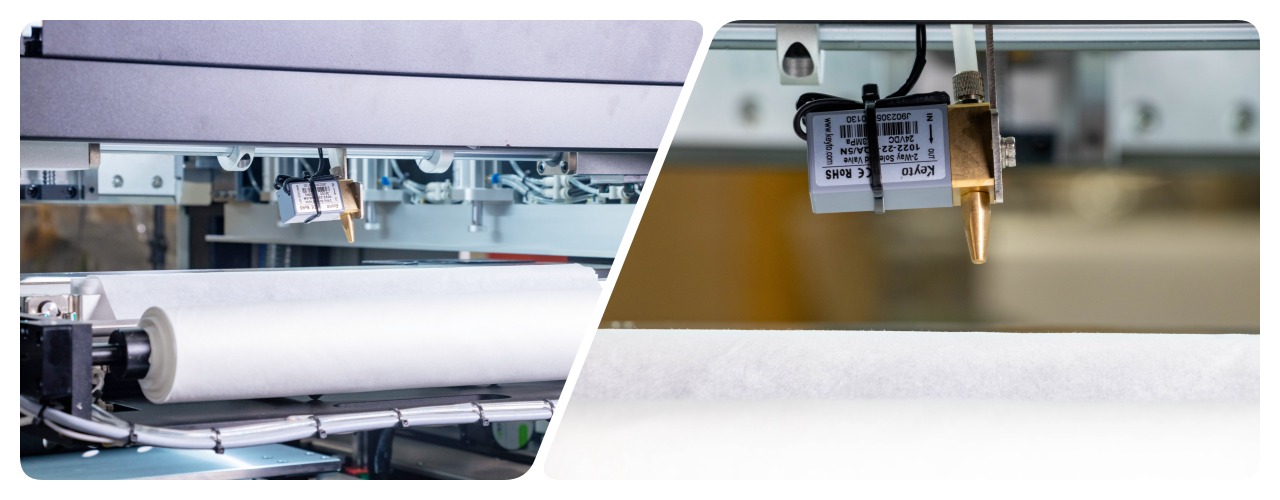

Suhi, mokri i vakuumski načini potpuno čiste šablonu. Odvojeni CCD i sprej dizajn ravnomjerno raspoređuje alkohol. Softver kontrolira papir i tekućinu radi smanjenja troškova. Snažan ispuh brzo uklanja ostatke. LED pisač paste za lemljenje održava visoku kvalitetu tijekom duge proizvodnje. Ručna opcija dodaje fleksibilnost. Time se sprječavaju nedostaci od prljavih šablona. Lako održavanje održava visoku učinkovitost.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

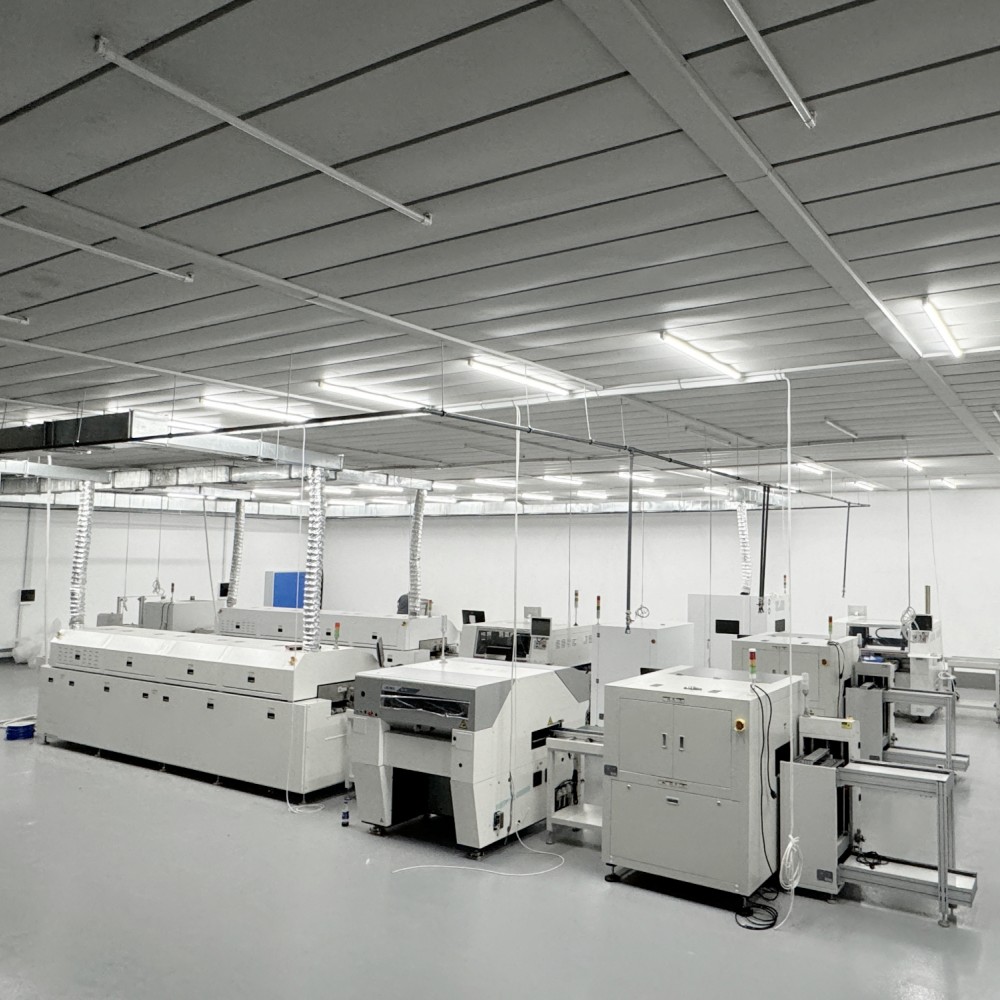

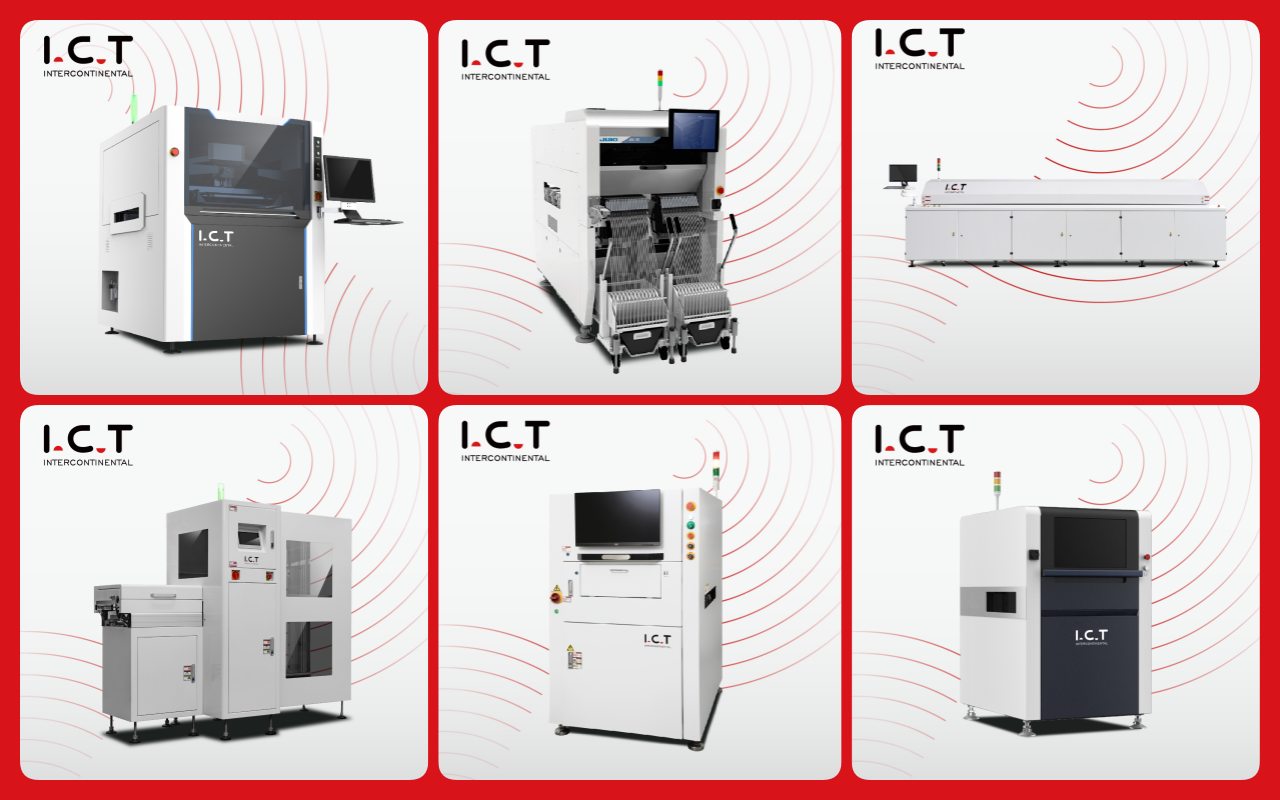

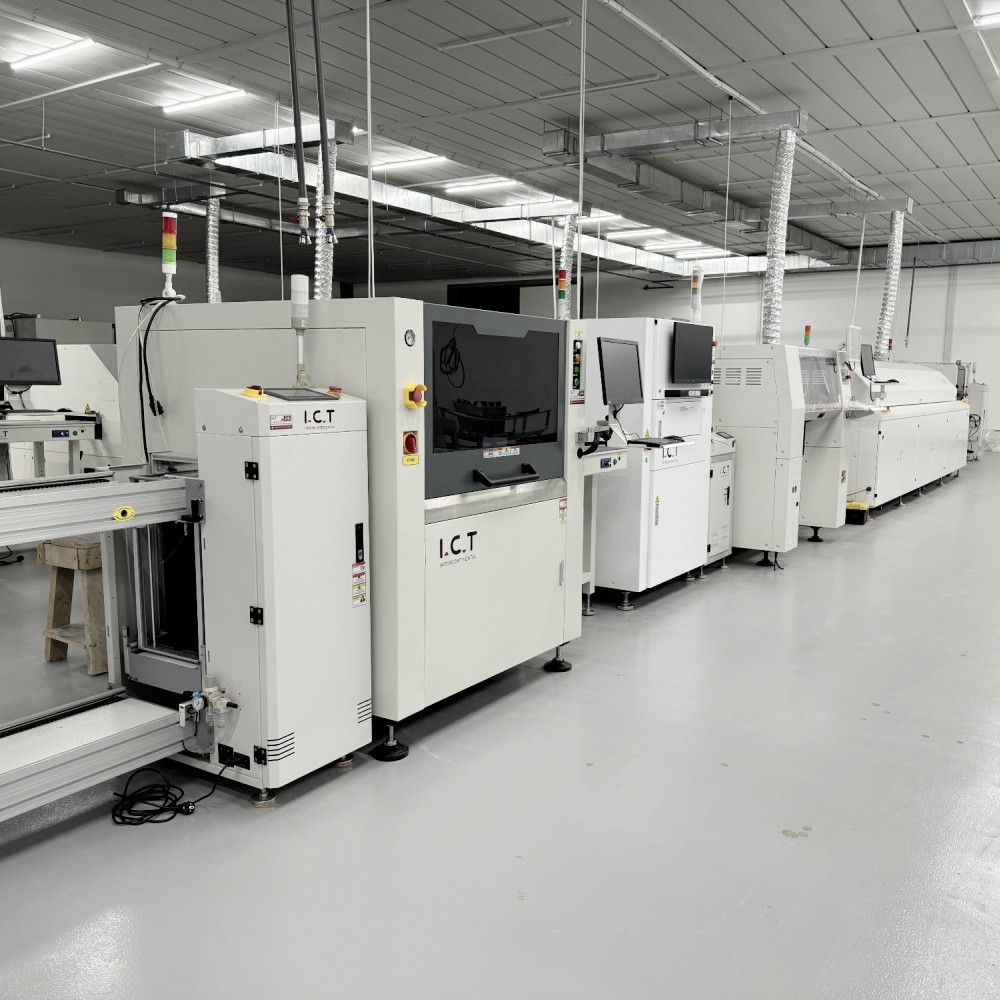

| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje/ Montaža naljepnica /Inkjet pisač |

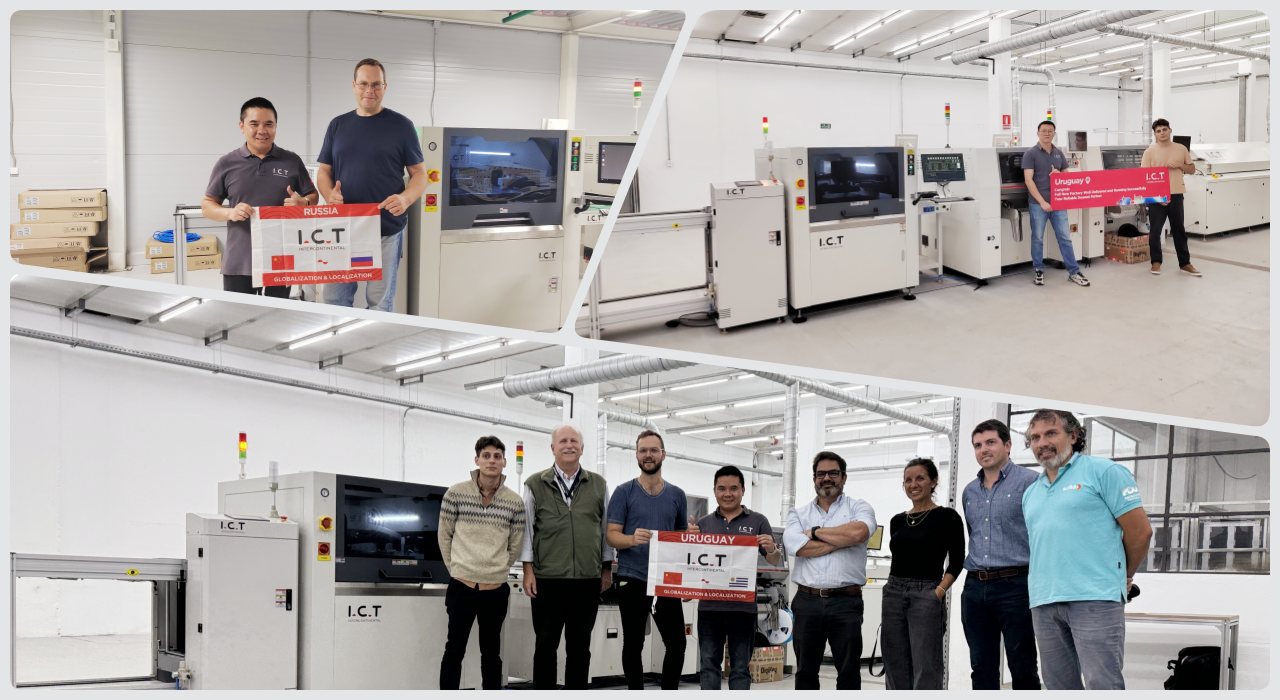

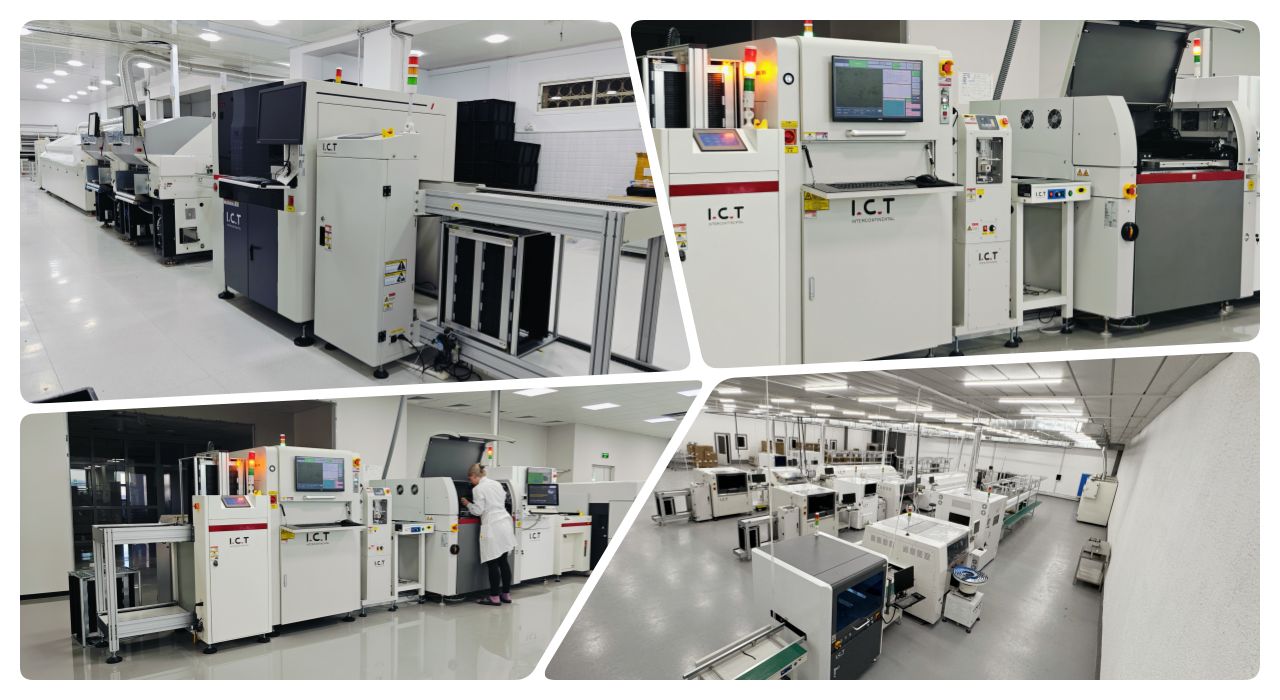

| Videozapis o studiji uspjeha kupca
ICT je poslao inženjere u Sjevernu Ameriku za tvornicu instrumenata za uljepšavanje. Instalirali su dvije SMT linije s PCB tiskarskim strojem. Postavljanje je uključivalo punu kalibraciju, testiranje i provjere poravnanja. Lokalni tim prošao je obuku o automatskoj kalibraciji, postavkama tlaka i integraciji MES-a. Linije su postigle brzo prihvaćanje s visokom preciznošću za male komponente. Klijent je cijenio brzo rješavanje problema i savjete o procesu. To pokazuje globalnu ICT stručnost i pouzdanu podršku međunarodnim projektima.

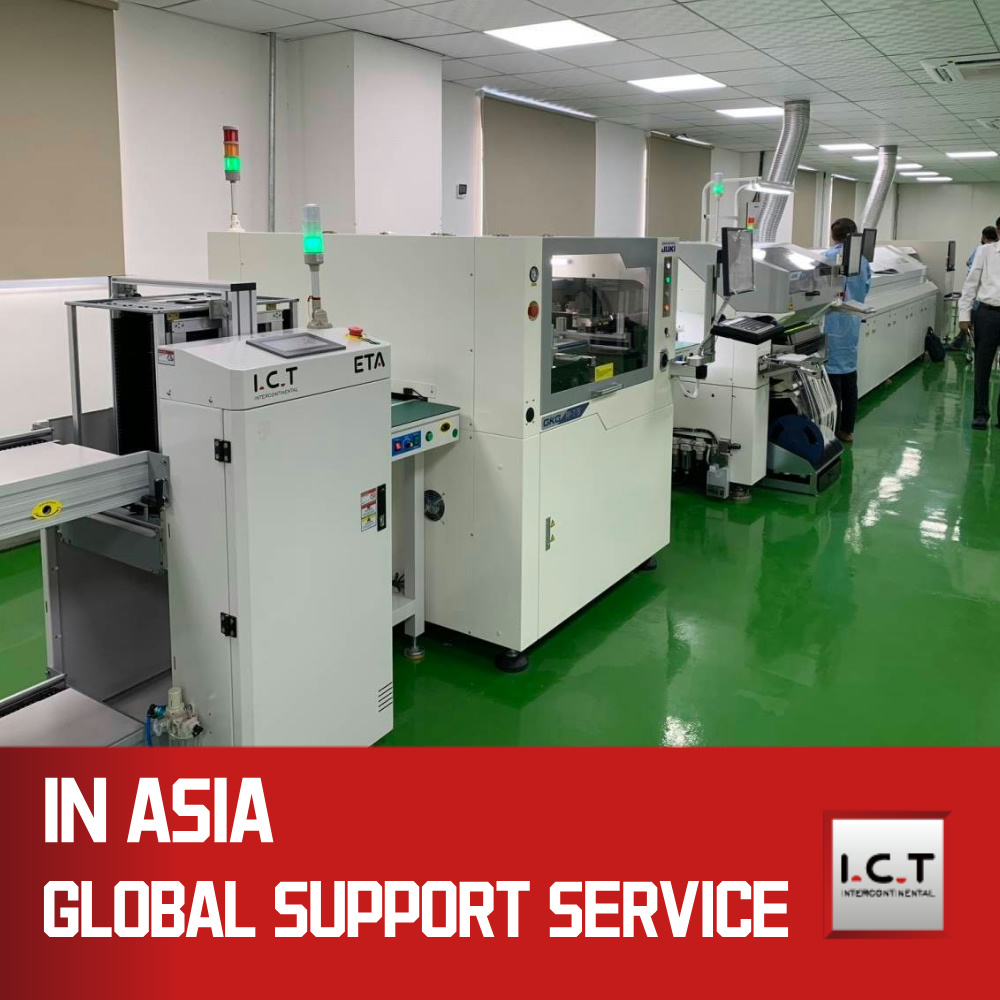

| Globalna podrška za usluge i obuku
ICT pruža kompletnu instalaciju, održavanje i obuku za PCB tiskarski stroj. Stručnjaci na licu mjesta upravljaju postavljanjem, kalibracijom i optimizacijom linije. Daljinska dijagnostika brzo otklanja kvarove. Obuka uključuje korištenje sučelja, analizu dnevnika i postavljanje programa u 5-10 minuta. Prilagođavamo se promjenama u proizvodnji za bolji učinak. Centri širom svijeta skladište dijelove za brzu isporuku. Dugogodišnje partnerstvo osigurava nesmetan rad i nadogradnje. Raspitajte se o cijeni PCB pisača s paketima usluga.
| Recenzije kupaca
Korisnici hvale ICT inženjere za profesionalnu inozemnu instalaciju i brze odgovore. PCB tiskarski stroj nudi stabilne performanse s minimalnim kvarovima. Sigurno pakiranje stiže netaknuto globalno. Brza rješenja održavaju tijek proizvodnje. Jedan proizvođač LED dioda rekao je: 'Preciznost je uvelike poboljšala naše sklapanje'. Drugi je cijenio jednostavnu obuku i uštedu troškova. Pouzdan za potrebe tiskarskih strojeva u Kini.
| Certifikati i standardi
ICT je u skladu s CE, RoHS, ISO9001 za sigurnost i okoliš. Patenti pokrivaju čišćenje luka, kontrolu tlaka, sprječavanje sudara i transportne sustave. Ove inovacije osiguravaju vrhunsku kvalitetu ispisa i vijek trajanja šablone. Globalni standardi grade povjerenje kupaca.

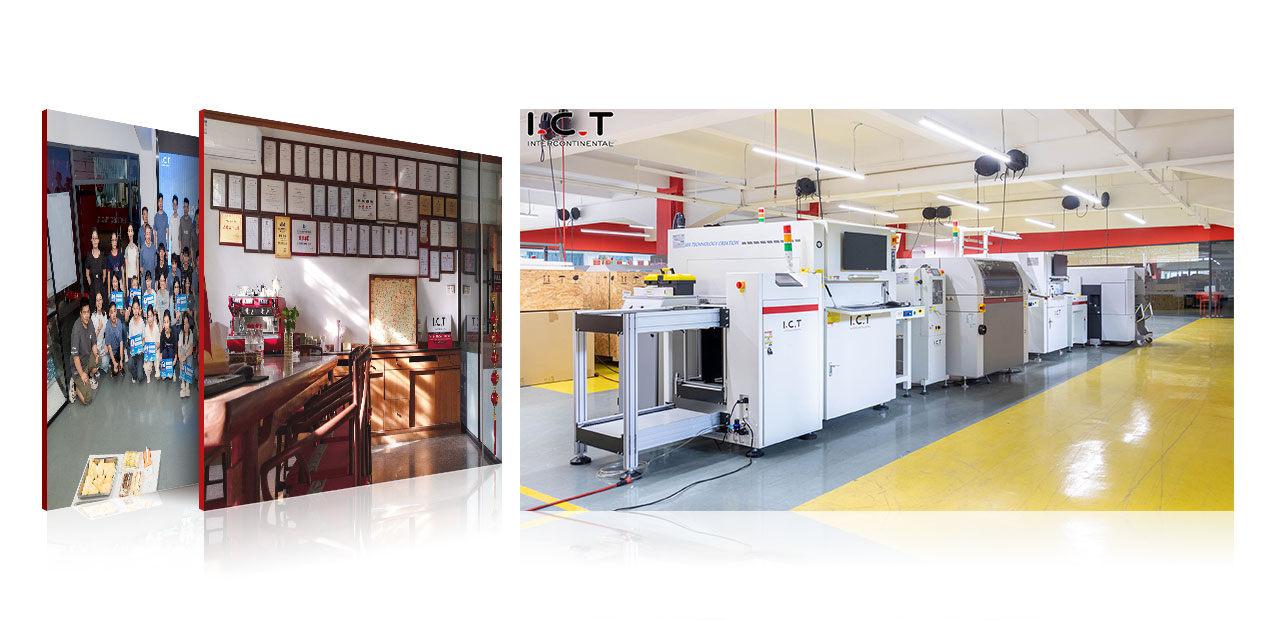

| O ICT tvrtki i našoj SMT tvornici
ICT razvija i proizvodi unutar tvrtke s 89 zaposlenika i 20 inženjera. Opslužujemo preko 1600 kupaca u 72 zemlje s brzim rastom. Strogi testovi kvalitete i upravljanje pokrivaju sve SMT linije. Globalni prodajni i servisni centri pružaju lokalnu pomoć. Ovo podržava pouzdan PCB tiskarski stroj i cjelovita rješenja.
