| Pregled stroja za valovito lemljenje

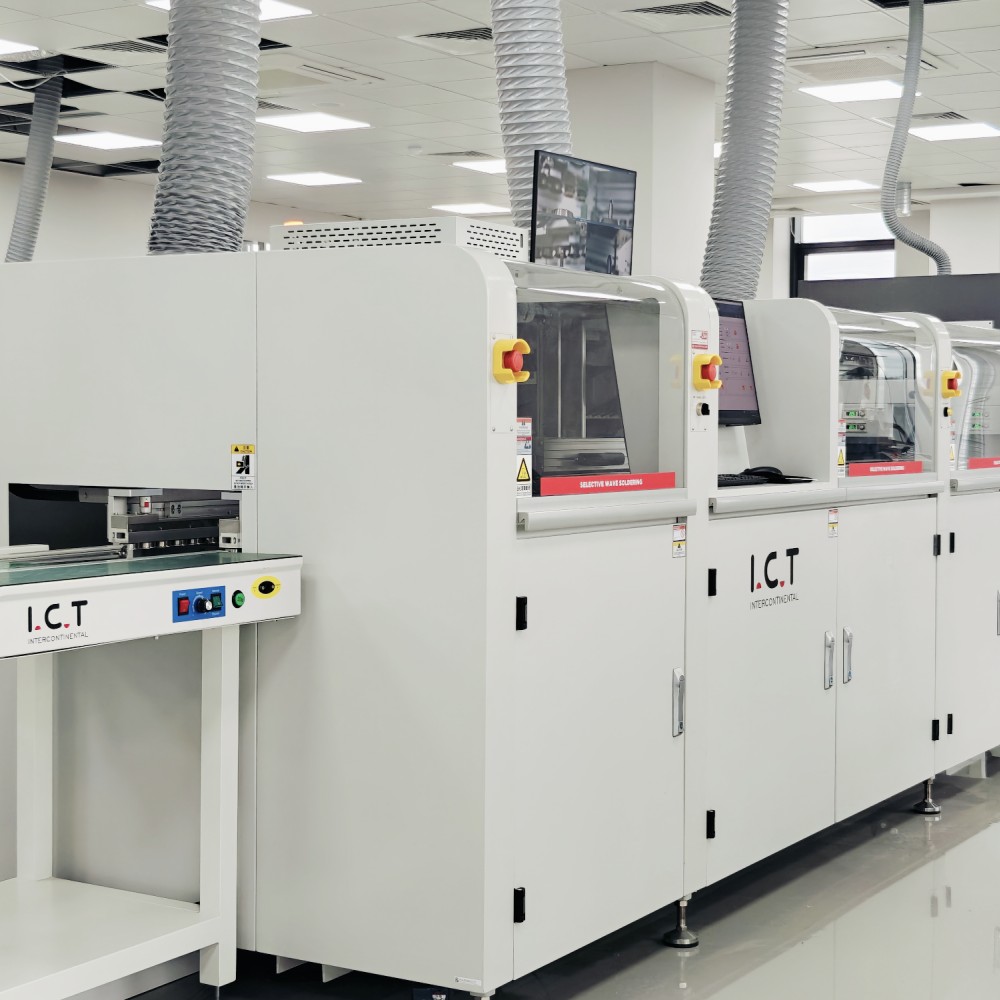

Dizajniran i proizveden u Kini, ICT selektivni valni stroj za lemljenje je ultimativni Select Offline Wave Soldering Machine za fleksibilnu, veliku proizvodnju PCBA. PCB ostaje savršeno nepomičan dok lagana platforma od lijevanog aluminija—pokretana Panasonicovim servosima i preciznim linearnim tračnicama—pomiče fluks i glave za lemljenje tihom brzinom i submilimetarskom preciznošću. Inline dušično grijanje daje spojeve sjajne poput zrcala i gotovo bez šljake. Svaki je parametar postavljen i spremljen u intuitivnom Windows sučelju za neprobojnu ponovljivost. Automatska valna kalibracija, CCD nadzor u stvarnom vremenu, njemački mlazni ventil i titanski lonac čine ovaj selektivni valni stroj za lemljenje savršenim samostalnim rješenjem koje održava prinose nevjerojatno visokima i nepostoji preradu.
| Popis opreme za DIP liniju
Njemački visokofrekventni mlazni ventil ispaljuje sićušne, ujednačene točkice fluksa s krutinom ispod 10%. Tlačni spremnik i precizni mjerač protoka održavaju isporuku bez obzira na razinu spremnika. Mlaznica se kreće po XY platformi koja se može ponoviti do 0,02 mm. Ostaci padaju u kliznu ladicu za trenutno čišćenje. Sve su pneumatike vrhunske japanske SMC, mjerači na površini za brzu vizualnu provjeru. Automatska pumpa dovodi fluks bez prekida. Ovaj sustav postiže čistu, ponovljivu pokrivenost svakog ciklusa na stroju za selektivno lemljenje.
Potpuno podesivi donji IR dolazi standardno; gornja IC ili konvekcija vrućeg zraka po izboru. Otvoreni dizajn maksimizira prijenos topline dok debela izolacija zadržava stabilne temperature. Vrhunski grijaći elementi i motori svjetskih lidera godinama rade bez problema. Sve je plug-and-play—za servis nisu potrebni alati. Ploče izlaze ravnomjerno aktivirane i bez naprezanja, savršeno spremne za besprijekorne spojeve u Select Offline Wave Soldering Machine.
Njemačka elektromagnetska pumpa proizvodi ultra-konzistentan vrh vala. Odaberite temperaturu, protok N2, visinu i automatsku kalibraciju izravno sa zaslona. Lonac od titana s vanjskim grijačem od lijevanog željeza brzo se zagrijava i nikada ne curi. Ugrađeni dušik daje sjajne spojeve i gotovo nultu šljaku. CCD u stvarnom vremenu snima 900 sati videa koji se može pratiti. Zatvorene brze XYZ osi, laserska detekcija valova i automatsko čišćenje mlaznica omogućuju da stroj za selektivno lemljenje radi 24/7 bez zastoja.
Izdržljive profilirane tračnice i trodijelni valjkasti transporter pomiču daske glatko i nježno. Bočne i gornje stezaljke čvrsto zaključavaju PCBA tijekom svakog koraka. Podebljane tračnice s lakoćom podnose teret od 20 kg. Precizni pogonski moduli savršeno pozicioniraju ploče od fluksa kroz lemljenje. Cjelokupni transport je projektiran za neprekidnu proizvodnju na Select Offline Wave Soldering Machine.
PLC s CE certifikatom i arhitektura sabirnice velike brzine zadovoljavaju standarde Industrije 4.0. Cat-6 ožičenje i najbolja elektronika u klasi pružaju munjevito brz odziv i potpunu pouzdanost. Vođeno programiranje, automatsko prepoznavanje mlaznica, uređivanje na temelju slike, prikaz uživo jednim klikom i višejezična podrška čine postavljanje laganim. Potpuna sljedivost drži kvalitetu čvrsto zaključanom na svakom stroju za selektivno lemljenje.
Korak po korak vođeni način rada, automatski ID mlaznice, pametna korekcija slike, nadzorne ploče u stvarnom vremenu i prebacivanje jednim gumbom uživo na CCD olakšava rad. Podržava kineski, engleski, japanski, ruski i još mnogo toga. Ugrađeni MES, Wi-Fi, daljinski pristup, glasovna upozorenja i prilagodljiva svjetla omogućuju operaterima potpunu kontrolu nad Select Offline Wave Soldering Machine.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
Vijetnamski kupac koji opskrbljuje svjetski poznatu marku kamera posjetio je našu tvornicu kako bi prihvatio njihov novi stroj za selektivno lemljenje. Naši su inženjeri izvodili demonstracije uživo na svojim stvarnim pločama, obučavali svoj tim o programiranju, kalibraciji i svakodnevnoj njezi te su im omogućili da gledaju kako se savršeni spojevi formiraju u stvarnom vremenu na CCD monitoru. Praktična sesija dala im je 100% povjerenje za brzo i glatko pokretanje kod kuće i dokazala pravu globalnu podršku ICT-a.
| Profesionalna usluga i obuka
Od instalacije po principu 'ključ u ruke' i puštanja u rad do doživotnog održavanja i nadogradnje, ICT vam pokriva bilo gdje na planetu. Dvadeset posvećenih inženjera bavi se rasporedom linije, podešavanjem procesa i dubinskom obukom - na licu mjesta ili na daljinu. Čvorišta za rezervne dijelove na više kontinenata i 24-satni odgovor održavaju vaš Select Offline Wave Soldering Machine na vrhunskom radnom vremenu iz godine u godinu.
| Pohvale kupaca
Kupci su oduševljeni našim strpljivim, stručnim inženjerima koji su temeljito obučeni pri prihvaćanju i pokretanju. Sviđa im se kako valoviti stroj za lemljenje zakucava fluksne točke, održava savršenu visinu vala i smanjuje nedostatke svojim užasno jednostavnim kontrolama. Pakiranje otporno na metke stiže netaknuto svaki put, a daljinski popravci istog dana i munjevita podrška na licu mjesta čine ICT partnerom o kojem nikad ne brinu.
| Certifikati industrije
Svaki ICT stroj za valovito lemljenje nosi CE za sigurnost, RoHS za ekološku usklađenost, ISO9001 za upravljanje kvalitetom i višestruke patente za mlazne ventile, pumpe i lasersku detekciju. Ove globalno priznate oznake dokazuju da dobivate sigurne, zelene, inovativne performanse Select Offline Wave Soldering Machine izgrađene prema najvišim standardima.
| O ICT tvrtki i tvornici
Od 2012. brzo smo rasli s potpunim vlastitim istraživanjem i razvojem i najsuvremenijom tvornicom od 12.000 m². Osamdeset i devet članova tima—uključujući 20 inženjera—i osam podružnica opslužuje više od 1600 klijenata u 72 zemlje. Stroga inspekcija i kompletni sustavi kvalitete podupiru svaki stroj za selektivno valovito lemljenje, dok prava rješenja po principu 'ključ u ruke'—planiranje, oprema, obuka, optimizacija—pomažu proizvođačima elektronike širom svijeta da dominiraju s Select Offline strojem za valovito lemljenje.
