Odabir između 2D i 3D AOI ovisi o složenosti zadatka pregleda i proračunskim zahtjevima. Proizvođači u elektronici često odabiru 2D AOI ili SMT AOI testni stroj za jednostavnije, troškovno osjetljive aplikacije , gdje su brzina i pouzdanost najvažniji. Međutim, 3D AOI ili automatska optička inspekcija postaje neophodna za složene ploče visoke gustoće koje zahtijevaju vrhunsko otkrivanje nedostataka i pouzdanost. Automatizirani optički pregled trebao bi odgovarati specifičnim potrebama proizvodne linije. Kada se uspoređuju 2D i 3D AOI, donositelji odluka moraju procijeniti složenost ploče, očekivanja pouzdanosti i dostupne resurse.
· 2D AOI koristi ravne slike iz jednog kuta, što ga čini brzim i isplativim za jednostavne PCB inspekcije velikog volumena.
· 3D AOI bilježi detaljne 3D karte s više kamera, otkrivajući skrivene i složene nedostatke koje 2D AOI često propušta.
· Odaberite 2D AOI za brzo otkrivanje oštećenja na površini na standardnim pločama gdje su brzina i proračun najvažniji.
· Odlučite se za 3D AOI prilikom pregleda složenih, gustih ploča koje zahtijevaju precizno mjerenje visine i volumena za visoku pouzdanost.
· Hibridni AOI sustavi kombiniraju 2D i 3D metode za uravnoteženje brzine, troškova i točnosti za različite potrebe za inspekcijom.
· Pažljivo razmotrite složenost odbora, zahtjeve pouzdanosti i proračun kako biste odabrali AOI sustav koji odgovara vašim proizvodnim ciljevima.
· Ulaganje u 3D AOI podržava provjeru budućnosti rukovanjem minijaturiziranim komponentama i smanjenjem lažnih poziva.
· Pravilna obuka i integracija sustava s tvorničkim softverom poboljšavaju točnost inspekcije i pojednostavljuju proizvodnju.
Aspekt | 2d AOI sustavi | 3D AOI sustavi |
Ubrzati | Brže; Idealno za proizvodnju velikog volumena | Malo sporije; Nedavni napredak je poboljšao brzinu |
Koštati | Donji; zrela i isplativa tehnologija | Viši; Napredno snimanje povećava ulaganje |
Otkrivanje oštećenja | Samo oštećenja na površini; Viši lažni pozivi | Otkriva skrivene, volumetrijske i površinske nedostatke; Do 30% više oštećenja |
Ograničenja | Nema mjerenja dubine; ne mogu pregledati skrivene spojeve | Veći trošak; složenije postavljanje i održavanje |
Prednosti | Visoki propusnost; fleksibilan; Manje problema za sjenku | Točna mjerenja visine/volumena; sveobuhvatna inspekcija |

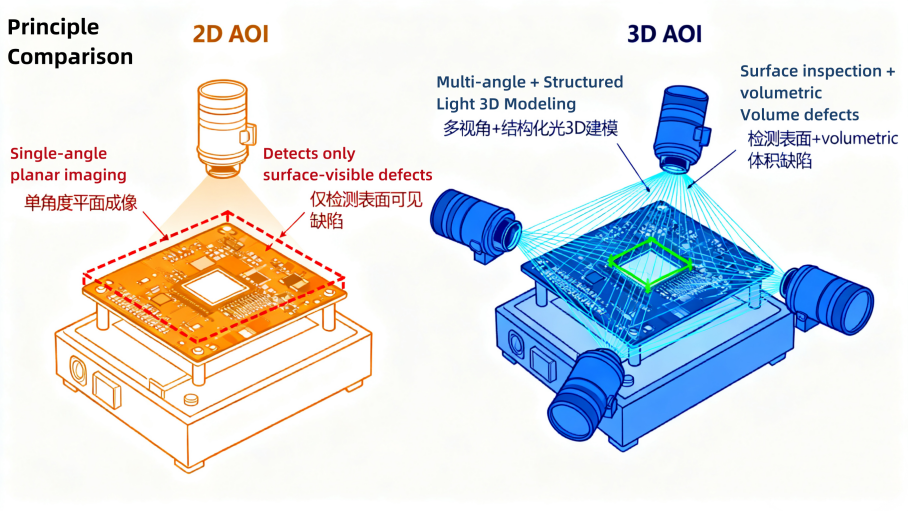

2D AOI snima ravne slike pomoću jedne kamere, što ga čini prikladnim za brzi pregled standardnih PCB -a . Ova se metoda odlikuje u identificiranju vidljivih oštećenja na površini, poput nedostajućih žica ili pogrešnih komponenti. 3D AOI, s druge strane, koristi više kamera i strukturiranog svjetla za stvaranje detaljnih 3D mapa. Ovaj pristup omogućuje točno mjerenje visine, volumena i oblika , omogućujući otkrivanje složenih oštećenja koje bi 2D sustavi mogli propustiti. Dok 2D AOI nudi bržu obradu i niže troškove, 3D AOI pruža vrhunsko otkrivanje oštećenja i smanjuje lažne pozitivne rezultate, posebno u složenim proizvodnim okruženjima.
 |
Slučajevi najbolje uporabe
Odabir prave automatizirane metode optičkog pregleda ovisi o složenosti ploče, potrebnoj pouzdanosti i proizvodnom okruženju.
· 2d aoi najbolje za:
o velike brzine, proizvodne linije velike brzine gdje su najvažniji troškovi i propusni.
o Pregled jednostavnih ili standardnih PCB-a s uglavnom komponentama na površini.
o Otkrivanje vidljivih oštećenja kao što su nedostajuće komponente, pogreške polariteta i pogrešne položaje.
o okruženja u kojima su brza promjena i fleksibilna inspekcija prioriteti.
· 3D AOI Najbolje za:
o složeni, gusto naseljeni PCB -ovi koji zahtijevaju precizno mjerenje spojeva lemljenja i visine komponente.
o Aplikacije koje zahtijevaju visoku pouzdanost, kao što su proizvodnja automobila, zrakoplovstva ili medicinskih proizvoda.
o Otkrivanje skrivenih ili volumetrijskih oštećenja, uključujući podignute potencijale, nedovoljno lemljenja i nadgrobnog tvari.
o Proizvodne linije gdje su smanjenje lažnih poziva i poboljšanje stope otkrivanja oštećenja kritično.
Debata 2D vs 3D AOI usredotočena je na uravnoteženje brzine, troškova i točnosti inspekcije. 2D AOI sustavi ostaju preferirani izbor za izravne aplikacije velikog volumena. 3D AOI sustavi pružaju neusporedive performanse za napredno otkrivanje oštećenja u izazovnim okruženjima. Automatizirani optički pregled i dalje se razvija, nudeći proizvođačima fleksibilnost kako bi njihovu strategiju inspekcije uskladili sa specifičnim potrebama njihovih PCB -a i proizvodnih ciljeva.
2D AOI koristi kamere visoke rezolucije za snimanje ravnih slika ispisanih ploča tijekom postupka inspekcije. Sustav uspoređuje ove slike s referentnim podacima, identificirajući sve razlike koje mogu ukazivati na nedostatke. Rasvjeta igra ključnu ulogu, jer ističe značajke i potencijalne probleme na površini ploče. Tehnologija se oslanja na jednokutne snimke slike , što znači da pregledava samo ono što je vidljivo odozgo. Ovaj pristup omogućava brzu inspekciju velikih količina ploča, što ga čini idealnim za proizvodno okruženje velike brzine.
Ključna prednost 2D AOI leži u njegovoj isplativosti. Sljedeća tablica opisuje tipične troškove povezane s implementacijom 2D AOI u standardnoj SMT proizvodnoj liniji:
Komponenta košta | Tipični raspon troškova (USD) |
Osnovni do srednje razine 2D AOI | 3.200 do 20.000 dolara |
Napredni 2D AOI sustavi | 30.000 do 60.000 dolara |
Primjer: Yush YS-820L | 26.000 dolara |
Troškovi instalacije | 5.000 do 15.000 dolara |
Licenciranje softvera (godišnje) | 2.000 do 12.000 dolara |
Obuka (po zaposleniku) | Od 1.000 do 5.000 dolara |
Ova struktura troškova čini 2D AOI dostupnim mnogim proizvođačima, posebno onima usredotočenim na proizvodnju velikog volumena.
2D AOI pruža nekoliko snaga koje imaju koristi od proizvodnje elektronike. Sustav pregledava ploče mnogo brže od ručnog vizualnog pregleda . Ručne metode pate od umora i nedosljednosti ljudi, ali 2D AOI održava visoku propusnost i dosljedne rezultate. Tablica u nastavku ističe razlike:
Značajka | Ručni vizualni pregled | 2d AOI inspekcija |
Brzina inspekcije | Sporiji zbog ljudskog umora i subjektivne prosudbe | Brži obrada i analiza pogodna za proizvodnju velikog količine |
Protok | Ograničeno ljudskom brzinom i dosljednošću | Značajno veća propusnost koja omogućuje brze inspekcije |
Dosljednost | Manje dosljedno, sklono pogreškama | Visoka konzistencija bez umora ili subjektivnosti |
Proizvođači cijene 2D AOI za njegovu sposobnost otkrivanja oštećenja u ranom procesu , sprječavajući da se neispravni odbori unapređuju i smanjuju skupo prerade. Sustav nudi :
· Visoka preciznost pomoću napredne obrade slike.
· Brzi brzini pregleda za visoku propusnost.
· Dosljedni, objektivni rezultati.
· Smanjena ljudska pogreška.
· Brzo postavljanje za različite dizajne ploče.
· Klasifikacija oštećenja prema vrsti i ozbiljnosti.
· Zapisivanje podataka za kontrolu kvalitete.
· Dugoročna ušteda troškova.
· Kontinuirano poboljšanje kvalitete.
· Bešavna integracija sa SMT linijama.
· Povratne informacije u stvarnom vremenu za neposrednu korekciju.
· Nekontaktna inspekcija radi zaštite komponenti.
Unatoč svojim prednostima, 2D AOI ima ograničenja . Sustav ne može izvršiti istinsku inspekciju ko-planarnosti ili pružiti volumetrijske podatke o mjerenju. Često proizvodi veću lažnu stopu poziva u odnosu na naprednije sustave. Neki uobičajeni izazovi uključuju:
· Nemogućnost pregleda skrivenih spojeva za lemljenje ili oštećenja ispod komponenti.
· Ograničeno mjerenje visine, što otežava procjenu viših ili nepravilnih oblikovanih dijelova.
· Propušteni suptilni ili skriveni nedostaci lemljenja, poput malih praznina.
· Povećani lažni pozivi, zahtijevajući dodatne korake provjere.
Ova ograničenja znače da 2D AOI najbolje funkcionira za planarne nedostatke i jednostavne ploče. Za složene sklopove ili kritične primjene, proizvođači će možda trebati nadopuniti 2D AOI drugim metodama inspekcije.
2D AOI sustavi igraju vitalnu ulogu u modernoj proizvodnji elektronike. Tvrtke se oslanjaju na 2D AOI za održavanje visoke kvalitete i učinkovitosti na svojim proizvodnim linijama. Tehnologija se ističe u inspekciji ploča s tiskanim krugovima (PCB) za oštećenja površinske razine. Proizvođači biraju 2D AOI jer nudi brz, pouzdan i dosljedan pregled bez usporavanja proizvodnje.
Proizvođači elektronike najčešće koriste 2D AOI. Sustav provjerava nedostajuće komponente, netočne položaje i pogreške u lemljenju. Kamere visoke rezolucije i napredna obrada slike omogućuju 2D AOI da brzo otkriju čak i male nedostatke. Ova sposobnost podržava proizvodnju velikih količina, gdje su brzina i točnost neophodni.
Savjet: 2D AOI idealan je za proizvođače koji trebaju pregledati veliki broj jednostavnih ili standardnih PCB -a svaki dan.
Sljedeći popis ističe zajedničke primjene 2D AOI u industriji elektronike:
· Površinski montiranje (SMT) sklop: 2D AOI pregledava ploče nakon postavljanja komponente i lemljenja. Identificira pogrešne, nestale ili iskrivljene komponente.
· Inspekcija tehnologije za rupe (THT): Sustav provjerava ispravno umetanje i lemljenje dijelova prolaznih rupa.
· Pregled paste za lemljenje: 2d AOI provjerava prisutnost i poravnavanje paste za lemljenje prije lemljenja.
· Završna provjera montaže: Tehnologija osigurava da su sve komponente prisutne i ispravno orijentirane prije nego što se proizvod prebaci na sljedeću fazu.
· Revizije kontrole kvalitete: Proizvođači koriste 2D AOI za nasumično uzorkovanje i revizije za održavanje kontrole procesa.
2D AOI također pronalazi upotrebu u drugim industrijama koje zahtijevaju brz inspekciju na površini. Međutim, proizvodnja elektronike ostaje primarno polje zbog potrebe za brzom, velikom inspekcijom PCB-a. Industrije automobila i medicinskih proizvoda često zahtijevaju napredniju inspekciju, tako da imaju tendenciju da koriste 3D AOI za složene ploče sa skrivenim spojevima.
Tipičan 2D AOI tijek rada uključuje sljedeće korake:
1. Sustav bilježi ravnu sliku PCB-a pomoću kamere visoke rezolucije.
2. Softver za obradu slike uspoređuje snimljenu sliku s referencom.
3. Sustav označava sve razlike kao potencijalne nedostatke.
4. Operatori pregledavaju označene ploče za daljnje djelovanje.
2D AOI pruža ekonomično rješenje za otkrivanje oštećenja u ranom procesu. Uhvativši pogreške prije konačnog sastavljanja, proizvođači smanjuju preradu i otpad. Tehnologija podržava kontinuirano poboljšanje i pomaže tvrtkama da ispune stroge standarde kvalitete.
3D AOI sustavi koriste napredne tehnike snimanja za snimanje detaljnih informacija o tiskanim pločama. Ovi sustavi koriste više kamera i strukturiranog svjetla, poput Moiré Technology, kako bi skenirali ploču iz nekoliko uglova. Koh Youngov 3D AOI , na primjer, koristi vlasničku Moiré tehnologiju višeprojekcije za generiranje istinskih volumetrijskih podataka. Ovaj pristup mjeri visinu, volumen i koplanarnost spojeva i komponenti lemljenja. Kamere visoke rezolucije, ponekad s rezolucijom od 8 µm ili 15 µm , omogućuju precizno mjerenje čak i najmanjih dijelova. Z-osi proširenje povećava raspon mjerenja visine, što omogućava uvid u visoke komponente. Specijalizirani algoritmi obrađuju 3D podatke, mjerenje visine igle, visine fileta za lemljenje i otkrivanje mostova. Sustav provodi paralelno snimanje i inspekciju, što omogućava brza i točna 3D mjerenja. Ovo snimanje temeljeno na dubini značajno poboljšava točnost otkrivanja oštećenja smanjenjem lažnih poziva i bijega.
3D AOI nudi nekoliko prednosti za proizvodnju elektronike, posebno prilikom pregleda složenih ili gusto naseljenih PCB -a. Tehnologija pruža visoku točnost i preciznost u otkrivanju oštećenja. Snima detaljne topografske podatke, omogućujući pregled varijacija visine i površinskih značajki koje su kritične u složenim sklopovima. 3D AOI otkriva trodimenzionalne nedostatke poput iskrivljenja, savijanja i podignutih potencijalnih potencijala-izdaju 2D AOI često propuštaju. Sustav pregledava ne samo gornju površinu, već i bočne strane i dno komponenti, omogućujući otkrivanje oštećenja poput nadgrobnog i iskrivljenih dijelova. Napredni softverski algoritmi, uključujući strojno učenje , poboljšavaju točnost otkrivanja oštećenja i prilagodljivost. 3D AOI sustavi isporučuju bržu brzinu inspekcije od ručnih metoda i ne zahtijevaju fizički kontakt, čuvajući osjetljive komponente. Prilagodljivost 3D AOI odgovara industriji s razvijajućim složenošću PCB -a, kao što su automobilski, zrakoplovni i medicinski uređaji. U usporedbi s automatiziranim rendgenskim pregledom, 3D AOI ostaje isplativiji za površinski pregled, a istovremeno pruža detaljnu analizu.
Savjet: 3D AOI odlikuje se identificiranjem trodimenzionalnih oštećenja koji utječu na pouzdanost u aplikacijama visoke gustoće i visoke pouzdanosti.
Unatoč svojim snagama, 3D AOI ima određena ograničenja. Sustavi su složeniji i skuplji od 2D AOI, što rezultira većim početnim troškovima ulaganja i održavanja. 3D AOI zahtijeva veću računalnu snagu za obradu velikih količina 3D podataka, što može usporiti brzinu inspekcije. Metode skeniranja, poput laserske triangulacije, uključuju detaljno skeniranje površine i mogu smanjiti propusnost u usporedbi s 2D AOI. Ovi čimbenici čine 3D AOI manje prikladnim za jednostavne, velike proizvodne linije gdje su troškovi i brzina glavni prioriteti. Proizvođači moraju odmjeriti ta ograničenja u odnosu na potrebu za naprednim otkrivanjem oštećenja i sveobuhvatnom inspekcijom.
3D AOI sustavi postali su bitni alati u modernoj proizvodnji elektronike. Njihove napredne mogućnosti snimanja omogućuju proizvođačima da pregledaju složene sklopove s velikom točnošću. Ovi sustavi koriste percepciju dubine i višestruke kutove gledanja kako bi otkrili oštećenja koje tradicionalne 2D metode često propuštaju.
Mnoge se industrije oslanjaju na 3D AOI za svoje najzahtjevnije inspekcijske zadatke. Tehnologija podržava proizvodne linije velike brzine, gdje se tisuće dijelova kreću kroz inspekciju svakih sat vremena. Operatori primaju neposredne povratne informacije, što im pomaže u prilagođavanju procesa i održavanju standarda kvalitete.
Napomena: 3D AOI održava brzinu inspekcije bez žrtvovanja točnosti, što ga čini idealnim za visoko propusno okruženje.
Proizvođači odabiru 3D AOI za nekoliko kritičnih aplikacija:
· SMT linije SMT i SMD visoke gustoće, gdje minijaturizirane i gusto spakirane komponente zahtijevaju precizan pregled.
· Otkrivanje oštećenja poput nepravilne polariteta, neusklađenosti i nedostajućih dijelova, koje je teško identificirati s 2D sustavima.
· Mjerenje volumena i oblika zgloba lemljenja, prevladavanje problema poput spekularnih refleksija i sjenčanja koji ograničavaju 2D AOI.
· Naknada za ratnu stranicu i međurefleksiju odbora, što može uzrokovati netočnosti u 2D inspekcijama.
· Pregled složenih odbora u industrijama sa strogim zahtjevima kvalitete, uključujući potrošačku elektroniku, automobilsku i zrakoplovnu sektoru.
3D AOI sustavi izvrsni u okruženjima u kojima se pouzdanost ne može ugroziti. Proizvođači automobila i zrakoplovstva, na primjer, ovise o 3D inspekciji kako bi uhvatili skrivene nedostatke koji bi mogli dovesti do neuspjeha proizvoda. Tvrtke za potrošačku elektroniku koriste 3D AOI kako bi osigurale da svaki uređaj ispunjava visoke performanse i sigurnosne standarde.
Tipični 3D AOI tijek rada uključuje skeniranje ploče iz više uglova. Sustav stvara detaljnu 3D kartu, mjeri visinu i volumen svake komponente i spoja za lemljenje. Napredni algoritmi analiziraju ove podatke, označavajući sva odstupanja od standarda. Operatori tada mogu pregledati označene predmete i poduzeti korektivne mjere.
Fleksibilnost 3D AOI omogućava mu prilagođavanje novim dizajnerima ploča i evoluirajućim proizvodnim zahtjevima. Kako elektroničke komponente postaju manje i složenije, 3D inspekcija osigurava da kvaliteta ostane dosljedna. Proizvođači imaju koristi od smanjenih lažnih poziva, poboljšanog otkrivanja oštećenja i optimiziranih proizvodnih procesa.
Savjet: 3D AOI je preferirani izbor za proizvođače kojima je potreban precizan, pouzdan pregled u brzom, složenim proizvodnim okruženjima.
Mogućnosti otkrivanja postavljaju temelj za bilo koji sustav automatiziranog optičkog pregleda. U usporedbi 2D vs 3D AOI svaka metoda nudi jedinstvene snage i slabosti. 2D AOI sustavi oslanjaju se na snimanje odozgo prema dolje kako bi identificirali nedostatke na površini. Ovi se sustavi izvrsno pojavljuju u uočavanju nedostajućih komponenti, pogreške polariteta i pogrešnim priapkacijom paste. Međutim, oni se bore sa skrivenim ili volumetrijskim oštećenjima jer im nedostaje percepcija dubine.

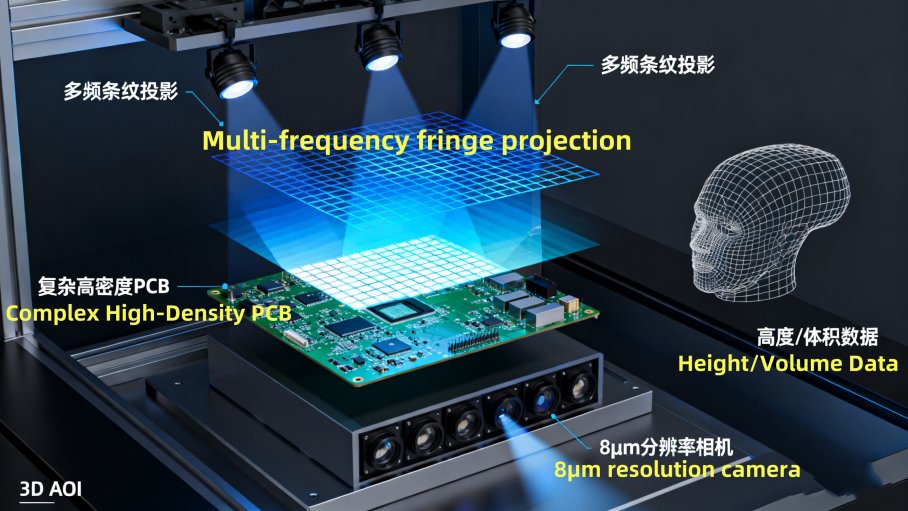

3D AOI sustavi koriste strukturirano svjetlo i više kamera za stvaranje trodimenzionalne karte ploče. Ovaj pristup omogućava precizno mjerenje visine komponenata, koplanarnosti i volumena lemljenja. Kao rezultat toga, 3D AOI otkriva probleme poput podignutih igara, nedovoljnog lemljenja i paketa Warpage - obračunava da 2D AOI često propušta.
Sljedeća tablica ističe razlike u lažno pozitivnim stopama i točnosti otkrivanja oštećenja:
Vrsta sustava AOI | Lažno pozitivna stopa | Točnost otkrivanja oštećenja | Bilješke o lažnim negativima |
Legacy 2d AOI (temeljen na pravilima) | Do ~ 50% | ~ 85–90% | Veće zbog nedostatka podataka o dubini |
AI-Pojavljeni 3D AOI | Smanjena na ispod 10% (4–6%) | 97–99% | Niže zbog podataka 3D dubine |
3D AOI sustavi značajno smanjuju lažne pozitivne rezultate i poboljšavaju ukupno otkrivanje oštećenja. Proizvođači koji zahtijevaju napredne mogućnosti inspekcije često biraju 3D AOI za svoje vrhunske performanse.
NAPOMENA: 3D AOI pruža sveobuhvatniju inspekciju snimanjem površinskih i volumetrijskih oštećenja, što ga čini idealnim za složene sklopove.
Brzina i troškovi igraju kritičnu ulogu u odabiru AOI sustava. 2D vs 3D AOI sustavi uvelike se razlikuju u tim područjima. 2D AOI nudi brže brzine inspekcije i manja početna ulaganja. Ovi sustavi zahtijevaju manje složene postavke i minimalnu obuku operatera. Proizvođači mogu brzo rasporediti 2D AOI u okruženjima velikog volumena.
3D AOI sustavi zahtijevaju veću početnu kupoprodajnu cijenu i više specijalizirane postavke. Tehnologija zahtijeva kalibraciju, trajnu obuku i veću računalnu snagu. Troškovi održavanja također su veći zbog složenosti sustava. Međutim, 3D AOI pruža poboljšane mogućnosti inspekcije i može s vremenom smanjiti skupe nedostatke.
Tablica u nastavku uspoređuje ukupne troškove vlasništva i operativnih zahtjeva:
Aspekt | 2d AOI sustavi | 3D AOI sustavi |
Početna otkupna cijena | Započinje oko 3.200 dolara | Može premašiti 110.000 dolara |
Godišnji trošak održavanja | 5.000 do 15.000 dolara (donji kraj) | 5.000 do 15.000 dolara (viši kraj) |
Standardna postavka | Specijalizirana postava, kalibracija i trening | |
Operativni zahtjevi | Niža složenost | Veća složenost, specijalizirano znanje |
ROI razmatranje | Niži troškovi unaprijed i održavanja | Veći troškovi, ali poboljšano otkrivanje oštećenja |
3D AOI sustavi zahtijevaju veće ulaganje, ali nude dugoročne koristi kroz poboljšano otkrivanje oštećenja i smanjene prerade. Manji proizvođači mogu preferirati 2D AOI zbog njegove pristupačnosti i jednostavne uporabe.
Prikladnost primjene ovisi o vrsti sklopa ploče s tiskanim krugom i potrebnim mogućnostima inspekcije. 2D vs 3D AOI sustavi služe različitim potrebama proizvodnje. 2D AOI najbolje radi za jednostavnije PCB sklopove s uglavnom značajkama na površini. Ovi sustavi pružaju brzu, isplativu inspekciju standardnih ploča i rane faze SMT linije.
3D AOI izvrsno se ističe u inspekciji složenih sklopova koji zahtijevaju mjerenje dubine i provjere koplanarnosti. Tehnologija identificira nedostatke koji uključuju visinu komponenata, volumen lemljenja i Warpage. Industrije poput automobila, zrakoplovnih i medicinskih uređaja često se oslanjaju na 3D AOI kako bi ispunili stroge standarde kvalitete.
Tablica u nastavku sažima koji AOI tip odgovara svakoj aplikaciji:
AOI tip | Odgovarajuće vrste sklopa PCB -a | Ključne mogućnosti inspekcije | Rasuđivanje |
2d aoi | Jednostavniji PCB sklopovi s manje složenim 3D značajkama | Nedostaci na površini, kao što su pogreška paste za lemljenje, pogreške u polaritetu, nedostajući dijelovi | Ekonomično i brzo; raspoređen rano u SMT liniji; Ograničeno na snimanje odozgo prema dolje |
3D AOI | Složenije sklopove PCB -a koji zahtijevaju mjerenje dubine i provjere koplanarnosti | Nedostaci koji uključuju visinu komponente, volumen, koplanarnost kao što su nedovoljni lemljenje, podignute igle, paket ratne stranice | Koristi strukturirane svjetlosne i multi-kutne kamere za precizno otkrivanje 3D oštećenja |
Savjet: Proizvođači trebaju uskladiti svoj sustav automatiziranog optičkog inspekcije sa složenošću svojih odbora i zahtjevima pouzdanosti njihove industrije.
Odluka 2D vs 3D AOI oblikuje učinkovitost inspekcije i ukupnu kvalitetu gotovih proizvoda. Razumijevanjem snaga svakog sustava, proizvođači mogu optimizirati svoj proces inspekcije i postići bolje rezultate.
Hibridni AOI sustavi okupljaju najbolje značajke i 2D i 3D tehnologije inspekcije. Proizvođači koriste ove sustave za rješavanje rastuće složenosti modernih ploča s tiskanim krugovima. Kombinirajući dvije metode inspekcije u jednom stroju, hibridni AOI sustavi pružaju fleksibilnu, učinkovitu i sveobuhvatnu kontrolu kvalitete.
Hibridni AOI sustavi nude nekoliko ključnih prednosti:
· 2D AOI pruža pouzdano, visokokvalitetno snimanje za vidljive komponente . Dobro funkcionira za otkrivanje jednostavnih nedostataka i održava niske troškove inspekcije.
· 3D AOI proširuje inspekcijske mogućnosti na skrivene spojeve lemljenja, mjerenja visine i složeno otkrivanje oštećenja. Otkriva probleme koje 2D AOI ne može vidjeti.
· Hibridni sustavi primjenjuju 2D AOI gdje je dovoljan i prelazi na 3D AOI za napredni pregled. Ovaj pristup štedi vrijeme i novac uz poboljšanje pokrivanja oštećenja.
· Proizvođači mogu brzo i učinkovito pregledati proizvode, usklađujući metodu inspekcije s specifičnim potrebama svakog područja ploče.
Yri-V hibridni AOI sustav YRI-V YRI-V pokazuje kako ova tehnologija funkcionira u praksi. Yri-V integrira 2D i 3D inspekciju kutnom kamerom s 4 smjera i 3D projektorom s 8 usmjerenih. Ova postavka postiže brzinu i preciznost inspekcije vodeće u industriji. Sustav se ističe u inspekciji ultra-masnih, finih komponenti i završnih obrada zrcala, koji su teški za tradicionalne AOI sustave. AI automatizacija u Yri-V pojednostavljuje stvaranje i podešavanje podataka o inspekciji. Operatori trebaju manje specijalizirane vještine, što sustav olakšava korištenje. Hibridni pristup podržava brz, precizan pregled različitih i složenih PCB komponenti. Udovoljava zahtjevima moderne proizvodnje SMT -a, gdje su ploče manji, gušći i funkcionalniji nego ikad prije.
Savjet: Hibridni AOI sustavi pomažu proizvođačima uravnotežiti brzinu, troškove i točnost inspekcije. Oni pružaju praktično rješenje za 2D vs 3D AOI Challenge u današnjoj industriji elektronike.
Hibridni AOI sustavi i dalje se razvijaju. Kako PCB postaju složeniji, ovi će sustavi igrati veću ulogu u osiguravanju kvalitete i pouzdanosti proizvoda. Proizvođači koji ulažu u hibridni AOI dobivaju fleksibilnost kako bi prilagodili svoju strategiju inspekcije kao napredak tehnologije.

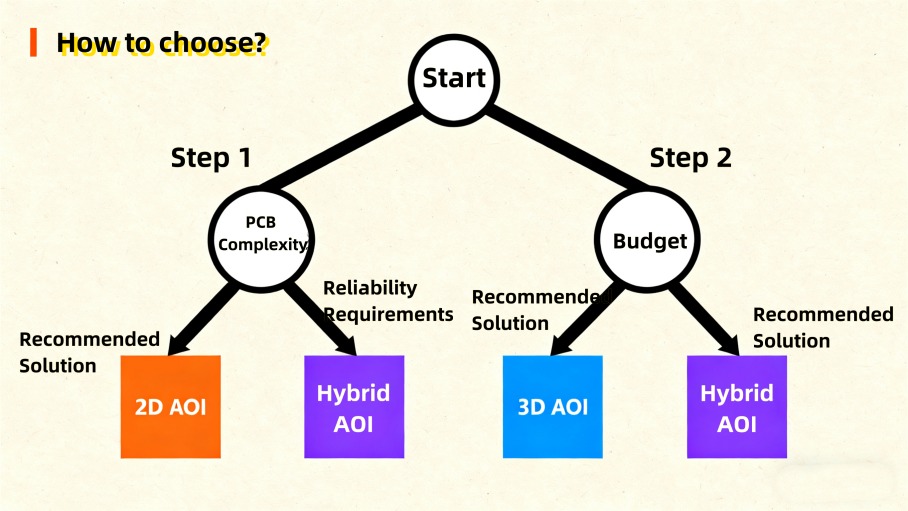

Složenost ploče igra središnju ulogu u odabiru desnog AOI sustava za bilo koji sklop ispisanog kruga. Kako se povećavaju broj komponenti, gustoća i upotreba naprednih tehnologija paketa, proizvođačima trebaju inspekcijski podaci koji su i pouzdani i ponovljivi. Jednostavne ploče s uglavnom komponentama na površinskoj razini imaju koristi od 2D AOI . Ovi sustavi koriste snimke odozgo prema dolje za provjeru nedostajućih dijelova i pogrešaka u lemljenju. Nude brzu inspekciju i uštedu troškova, što ih čini idealnim za proizvodnju PCB-a velikog volumena.
Međutim, kako se složenost raste, 2D AOI se suočava s izazovima. Sjene, varijacije rasvjete i nedostatak dubinskih informacija ograničavaju njegovu učinkovitost. Složeni PCB često sadrže minijaturizirane komponente, guste izgleda i višeslojne dizajne. U tim slučajevima 3D AOI postaje bitan. 3D AOI sustavi koriste više kamera ili laserske tehnologije za snimanje podataka o visini i volumenu . To im omogućuje otkrivanje oštećenja poput iskrivljenih, ukinutih potencijala i pitanja koplanarnosti - problemi koje 2D AOI ne može vidjeti.
Proizvođači u industrijama kao što su automobilska i industrijska elektronika oslanjaju se na 3D AOI za složene ploče. Ovi sustavi pružaju sveobuhvatne podatke o mjerenju koji udovoljavaju standardima IPC-610. To omogućava rano otkrivanje procesnog odljeva i podržava ciljeve nula.
AOI sustav | Minimalna složenost ploče obično se obrađuje | Maksimalna složenost ploče obično se obrađuje |
2d aoi | Jednostavnije ploče s inspekcijama na površini; učinkovit za otkrivanje nedostajućih komponenti i pogreške u lemljenju; prioritet daje brzinu i ekonomičnost | Manje složene ploče bez volumetrijskih ili visinskih oštećenja; Općenito nisu prikladni za višeslojne ili visoke gustoće |
3D AOI | Ploče koje zahtijevaju volumetrijski pregled, uključujući mjerenje visine; Pogodno za otkrivanje složenih nedostataka poput podignutih potencijalnih klijenata i problema sa koplanarnošću | Izgled visoke gustoće, višeslojnih i složenih ploča koji zahtijevaju detaljno otkrivanje 3D oštećenja; koristi se u sektoru automobila i industrijskog elektronike |
Savjet: Za visoku gustoću, višeslojne ili minijaturizirane PCB-a, 3D AOI pruža točnost mjerenja i otkrivanje oštećenja potrebne za pouzdanu inspekciju.
Zahtjevi za pouzdanost razlikuju se u industrijama i izravno utječu na odabir AOI. Sektori kao što su automobilski, zrakoplovni i medicinski uređaji zahtijevaju najvišu razinu pouzdanosti proizvoda. U tim poljima čak i jedan nedostatak može dovesti do skupog opoziva ili sigurnosnih problema. AOI sustavi moraju isporučiti dosljedne, točne rezultate inspekcije kako bi ispunili stroge standarde kvalitete.
Nekoliko čimbenika oblikuje pouzdanost u odabiru AOI :
Faktor | Obrazloženje |
Vrsta inspekcije | Određuje da li AOI pregledava ploču, komponentu ili SMT razinu, podudarajući potrebe industrije. |
Rezolucija slike | Visoka rezolucija je kritična za otkrivanje sitnih oštećenja uobičajenih u sektorima visoke pouzdanosti. |
Brzina inspekcije | Mora se podudarati s proizvodnom skalom; Potreban je visoki propusnost bez nedostatka oštećenja. |
Značajke automatizacije | Automatizacija smanjuje ljudsku pogrešku, podržavajući dosljednu kvalitetu u kritičnim industrijama. |
Točnost i pouzdanost | Temeljno za ispunjavanje strogih standarda i osiguravanje dosljednosti otkrivanja oštećenja. |
Integracija s drugim sustavima | Bešavna integracija podržava složene proizvodne linije tipične za automobile/zrakoplovstvo. |
Podrška nakon prodaje | Stalna podrška osigurava dugoročnu pouzdanost u zahtjevnim sektorima. |
AOI sustavi omogućuju rano otkrivanje grešaka, što smanjuje skupe pogreške u proizvodnji i poboljšava pouzdanost elektroničkih uređaja. Napredne AOI tehnologije, uključujući AI i 3D snimanje, prilagođavaju se složenim PCB dizajnima i nižim stopama oštećenja. Na primjer, AOI oprema može smanjiti stopu oštećenja s 2% na 0,5% automatizacijom inspekcija koje bi inače bile ručne i dugotrajne. Ovo poboljšanje otkrivanja oštećenja dovodi do veće pouzdanosti proizvoda i zadovoljstva kupaca.
NAPOMENA: Odabir pravog AOI sustava za industriju visoke pouzdanosti osigurava da svaki sklop ploče s tiskanim krugovima ispunjava najstrože standarde kvalitete.
Proračun ostaje ključno razmatranje pri odabiru 2D i 3D AOI sustava. 2D AOI nudi niže početne ulaganja i smanjene troškove održavanja. Ovi sustavi odgovaraju proizvođačima usredotočenih na visoku količinu PCB-a osjetljive na troškove. Oni pružaju brz inspekciju za jednostavnije odbore, pomažući tvrtkama da kontroliraju troškove.
3D AOI sustavi zahtijevaju veća unaprijed ulaganja. Napredna tehnologija snimanja i značajke softvera dodaju troškove. Obuka održavanja i operatera također povećava troškove. Međutim, 3D AOI donosi dugoročnu vrijednost smanjujući stope oštećenja i poboljšavajući pouzdanost proizvoda. Za složene PCB -ove, ulaganje u 3D AOI često se isplati kroz manje kvarova i manje prerade.
Proizvođači bi trebali odmjeriti ukupne troškove vlasništva nad prednostima poboljšane točnosti inspekcije. Odabir AOI opreme na temelju volumena proizvodnje, složenosti proizvoda i ciljeva pouzdanosti osigurava da sustav ispunjava i zahtjeve za proračun i kvalitetu. Pravilna obuka i redovito održavanje pomažu maksimizirati povrat ulaganja.
Savjet: Za proizvođače s ograničenim proračunima i jednostavnim pločama, 2D AOI nudi praktično rješenje. Za one koji proizvode složenu elektroniku ili zahtijevaju visoku pouzdanost, ulaganje u 3D AOI može dovesti do značajnih dugoročnih ušteda.
Odabir AOI sustava nije samo u ispunjavanju današnjih potreba za inspekcijom. Proizvođači također moraju razmotriti kako će se njihova ulaganja provesti kako se razvijaju tehnološki i industrijski zahtjevi. Industrija elektronike i dalje se kreće prema većoj minijaturizaciji, većoj gustoći komponenti i strožim standardima kvalitete. Ovi trendovi guraju AOI sustave da isporuče preciznije, pouzdane i inspekcije bogate podacima.
2D AOI sustavi oslanjaju se na usporedbu i kontrast slike. Ovaj pristup dobro funkcionira za jednostavne ploče, ali se bori sa složenim ili minijaturiziranim komponentama. Kao rezultat toga, 2D AOI često proizvodi veću stopu lažnog poziva i bijega. Quasi-3D ili 2.5D sustavi nude neka poboljšanja, ali i dalje se suočavaju s sličnim ograničenjima. Suprotno tome, pravi 3D AOI sustavi koriste inspekciju temeljenu na mjerenju. Oni pružaju točne podatke o visini komponente, volumenu spoja i koplanarnosti. To smanjuje lažne pozive i bježi, pomažući proizvođačima da optimiziraju procese i približavaju se proizvodnji nula. Za tvrtke s ciljem visokokvalitetne proizvodnje, ulaganje u 3D AOI često ima smisla, čak i s većim troškovima unaprijed.
Tablica u nastavku sažima ključne čimbenike koji utječu na odluke AOI otporne na budućnost:
Aspekt | Sažetak |
Vozači | Minijaturizacija, složena elektronika, potražnja za proizvodima nula, rast u automobilskom/medicinskom sektoru |
Izazovi | Visoki početni troškovi i složenost 3D AOI, potreba za specijaliziranim programiranjem, tekućim ažuriranjima |
Mogućnosti | AI/ML integracija za bolje otkrivanje oštećenja, širenje u napredno pakiranje, sučelja prilagođena korisnicima |
Budući trendovi | Prelazak na TRUE 3D AOI, AI/ML za prediktivnu analitiku, inline u stvarnom vremenu, digitalni MES/ERP integracija, fokus održivosti |
Regionalni trendovi na tržištu | Azijsko-pacifički vodi u volumenu; Sjeverna Amerika/Europa usredotočena je na sektore visoke vrijednosti, visoke pouzdanosti |
Opravdanje ulaganja | 3D AOI smanjuje lažne pozive, pruža pouzdane podatke, podržava industriju 4.0, neophodan za premium proizvodnju |
Savjet: Proizvođači koji planiraju budućnost trebali bi potražiti AOI sustave koji podržavaju AI i strojno učenje, integraciju podataka u stvarnom vremenu i kompatibilnost s digitalnim proizvodnim sustavima.
Kako napreduje AOI tehnologija, sustavi s fleksibilnim softverom, modularnim hardverom i snažnom podrškom dobavljača lakše će se prilagoditi novim zahtjevima. Tvrtke bi također trebale razmotriti jednostavnost ažuriranja softvera, mogućnost rukovanja novim vrstama komponenti i integraciju sustava s tvorničkim podatkovnim mrežama. Odabir AOI sustava koji je spreman za budućnost pomaže proizvođačima da ostanu konkurentni kako se industrijski standardi i očekivanja kupaca povećavaju.
Proizvođači trebaju odabrati 2D AOI za učinkovit, ekonomičan pregled jednostavnih PCBA sklopova, dok 3D AOI odgovara složenim pločama sa strogim kvalitetnim zahtjevima . koji usklađuju AOI tehnologiju s potrebama za inspekcijom , složenošću proizvoda i proračunom osiguravaju optimalne rezultate. Tvrtke imaju koristi od savjetovanja o dobavljačima AOI -a, provođenja pokusa i pregledavanja kalibracije i podrške sustava prije dovršetka odluka. Revizija vodiča za usporedbu i odlučivanje pomaže osigurati da odabrano rješenje podudara s evolucijskim proizvodnim zahtjevima.
2D AOI pregledava ploče koristeći ravne slike iz jednog kuta. 3D AOI koristi više kutova i strukturirane svjetlosti za mjerenje visine i volumena, otkrivajući složenije nedostatke.
2D AOI ne može otkriti probleme sa skrivenim lemljenim zglobovima. Samo pregledava vidljive površine. 3D AOI pruža podatke o dubini i može identificirati skrivene ili volumetrijske nedostatke.
2D AOI najbolje radi za proizvodnju velike brzine, velike količine. Nudi bržu inspekciju i niže troškove. 3D AOI odgovara sporijim linijama sa složenim pločama.
3D AOI sustavi trebaju više održavanja i kalibracije. Njihove napredne kamere i softver zahtijevaju redovita ažuriranja. 2D AOI sustavi imaju jednostavnije održavanje.
AOI sustavi hvataju nedostatke u ranom procesu. Sprječavaju da se neispravne ploče kreću naprijed. To smanjuje preradu, snižava troškove i poboljšava ukupnu pouzdanost proizvoda.
Hibridni AOI sustavi kombiniraju snage i 2D i 3D inspekcije. Nude fleksibilnu, sveobuhvatnu pokrivenost. Proizvođači s raznolikim složenošću ploče često vide snažne prinose iz hibridnih sustava.
Operatori trebaju osnovni trening za 2D AOI. 3D AOI i hibridni sustavi zahtijevaju naprednije vještine, uključujući kalibraciju i upotrebu softvera. Mnogi dobavljači pružaju programe obuke.
Većina modernih AOI sustava podržava integraciju s MES ili ERP softverom. To omogućava dijeljenje podataka u stvarnom vremenu i kontrolu procesa, podržavajući inicijative industrije 4.0.
