| Stolno zaključavanje vijaka za elektroničke proizvode
Robot s automatskim pričvršćivanjem vijaka za stolno pričvršćivanje dizajniran je za elektroničke proizvode kojima je potrebno višekratno zaključavanje vijaka u stabilnim položajima. Stroj se sastoji od dva glavna dijela: električni odvijač i automatski dodavač vijaka. Ova dva dijela rade zajedno kako bi poslali vijke i završili pričvršćivanje bez opetovanog ručnog biranja. Kada je jedan vijak zaključan i odvijač se pomakne prema gore, sljedeći se vijak automatski priprema za sljedeću točku. To čini stroj korisnim za PCBA dijelove, mala kućišta, elektroničke module, upravljačke ploče i plastične sklopove s istom vrstom vijka i mnogim točkama zaključavanja.
| Značajka robota za automatsko zavrtanje vijaka
Jednostavno programiranje
Ključna vrijednost robota za automatsko pričvršćivanje vijaka za stolno pričvršćivanje je njegov postupak automatskog uvlačenja vijaka. Kod ručnog sastavljanja, radnici trebaju odabrati vijke, postaviti ih na nastavak, poravnati rupu za vijak i zatim zategnuti. To zahtijeva vrijeme i može uzrokovati nestabilan ritam tijekom dugih smjena. S automatskim uvlačenjem, vijak se kontinuirano dovodi u odvijač nakon svakog zaključavanja. Operater u većini slučajeva treba samo učitati i istovariti uređaj. Za robotski pogonski stroj s automatskim pričvršćivanjem vijaka za pričvršćivanje na stolu, ova struktura pomaže u smanjenju pokreta ruke i podržava čišću stanicu za sastavljanje.
Proces zaključavanja zahtijeva stabilno kretanje, a ne samo veliku brzinu. Ovaj stolni robot za pričvršćivanje vijaka koristi kontrolirano kretanje X, Y i Z-osi za pomicanje odvijača na svaku programiranu točku. Uz točnost ponavljanja do ±0,02 mm, stroj može održavati konzistentnije položaje vijaka tijekom serijske proizvodnje. Može raditi s opcijama odvijača kao što su SD, KILEWS ili HIOS prema zahtjevima projekta. Za proizvode s ponovljenim rupama za vijke, Locking Driving Machine pomaže u smanjenju ljudske pogreške i drži postupak pričvršćivanja bliže zadanoj putanji, što je važno za male elektroničke sklopove.

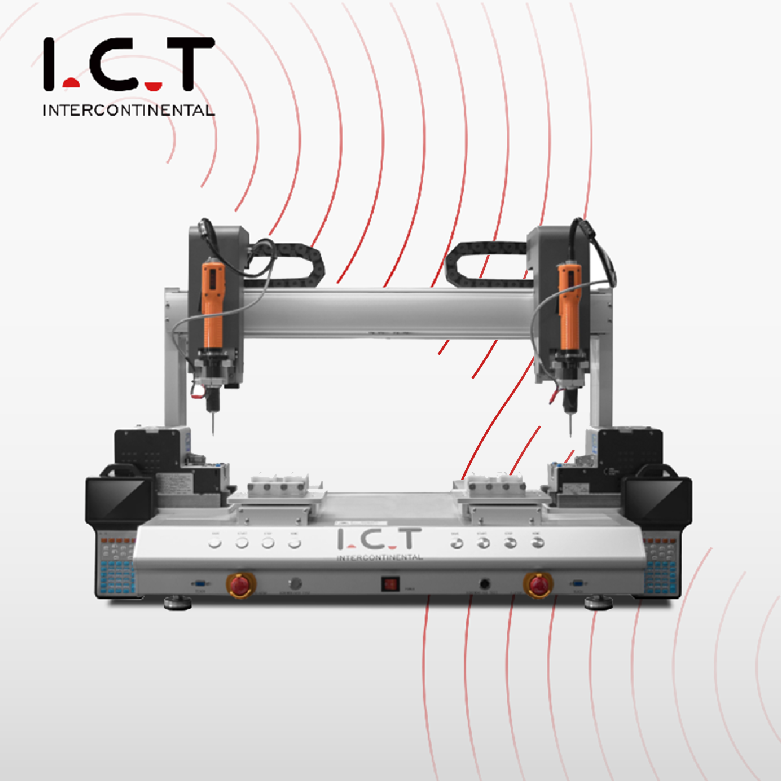

Različiti proizvodi zahtijevaju različite dizajne učvršćenja. Neki proizvodi koriste jednu radnu platformu, dok drugi trebaju dvije platforme za brži utovar i istovar. Robot za automatsko pričvršćivanje vijka za stolno pričvršćivanje može se odabrati između različitih modela, kao što su SCR300, SCR540 i SCR640, na temelju veličine proizvoda, količine glave i potreba platforme. Ako Kupčev proizvod ima više vijaka ili veće dimenzije, ICT može pregledati uzorak i predložiti odgovarajuću strukturu. To čini robota s automatskim zabravljivanjem vijka praktičnijim za stvarnu tvorničku upotrebu, jer je stroj usklađen s procesom sklapanja umjesto samo s fiksnim standardom.
Robot s automatskim vijcima za pričvršćivanje na radnu površinu podržava upravljanje dodirnom pločom i programiranje iz ruke. Operateri mogu postaviti položaje vijaka kroz učenje vuče, a zatim spremiti program za kasniju upotrebu. Sustav može pohraniti do 999 programa, što je korisno kada tvornica proizvodi različite modele u malim ili srednjim serijama. Stroj također podržava funkcije alarma, kao što je alarm za skinute vijke, tako da se nenormalno pričvršćivanje može pronaći brže. Za timove koji koriste robota s automatskim pričvršćivanjem vijaka u svakodnevnoj proizvodnji, jednostavno programiranje i jasni alarmi smanjuju pritisak treninga i olakšavaju promjenu.
| Specifikacija robota za automatsko uvrtanje
| Stavka | I.CT-SCR300 | I.CT-SCR540 | I.CT-SCR640 |
|---|---|---|---|
| Maks. Veličina raspona | 300 × 300 mm, Z: 80 mm | 500 × 400 mm, Z: 80 mm | 600 × 400 mm, Z: 80 mm |
| Broj glave | 1 | 1 | 2 |
| Broj perona | 1 | 2 | 2 |
| Maksimalna brzina kretanja | X/Y os: 600 mm/s, Z os: 400 mm/s | X/Y os: 600 mm/s, Z os: 400 mm/s | X/Y os: 600 mm/s, Z os: 400 mm/s |
| Odvijač | SD / KILEWS / HIOS | SD / KILEWS / HIOS | SD / KILEWS / HIOS |
| Uvlačenje vijka | Odaberite i postavite, magnetski | Odaberite i postavite, magnetski | Odaberite i postavite, magnetski |
| Alarmni sustav | Skinuti alarm | Skinuti alarm | Skinuti alarm |
| Točnost ponavljanja | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Memorija | 999 programa | 999 programa | 999 programa |
| Programiranje | Program nastave vuče | Program nastave vuče | Program nastave vuče |
| Način vožnje | Motor zatvorene petlje | Motor zatvorene petlje | Motor zatvorene petlje |
| Način upravljanja | Demonstrator + dodirna ploča | Demonstrator + dodirna ploča | Demonstrator + dodirna ploča |
| Tlak zraka | 4,5–6 kg/cm² | 4,5–6 kg/cm² | 4,5–6 kg/cm² |
| Napajanje | AC 220 ±10%, 50/60 Hz; AC 110V izborno | AC 220 ±10%, 50/60 Hz; AC 110V izborno | AC 220 ±10%, 50/60 Hz; AC 110V izborno |
| Dimenzija | 670 × 540 × 690 mm | 670 × 590 × 690 mm | 1010 × 730 × 690 mm |
| Težina | cca. 70 kg | cca. 90 kg | cca. 130 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
