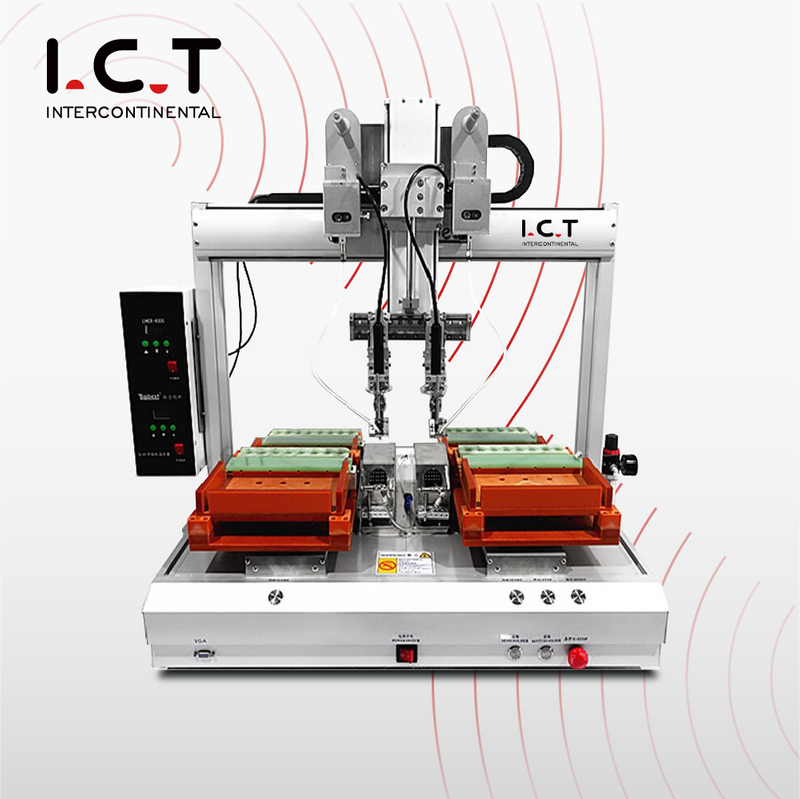

| Pregled robota za lemljenje dvostrukim lemljenjem s dvije glave
Dvostruki robot za lemljenje s dvije glave dizajniran je za brzo, precizno lemljenje PCB-a i malih elektroničkih kompleta. Dvostruke glave za lemljenje, automatizirano dodavanje žice i brzo indukcijsko zagrijavanje osiguravaju ujednačene i ponovljive spojeve. Operateri mogu programirati putanje lemljenja, prilagoditi dovod žice i pratiti kvalitetu s dodatnim kamerama. Dovoljno kompaktan za stolne postavke ili integraciju u potpune SMT proizvodne linije, poboljšava učinkovitost proizvodnje, smanjuje rad i jamči dosljedan izlaz na više sklopova PCB-a.
| Značajka robota za automatsko lemljenje
Jednostavno programiranje
Do 200 lemnih točaka po ploči može se programirati za manje od 5 minuta. Putovi, vremena zadržavanja i brzine dodavanja lemljenja su podesivi. Deset programa ploče može se pohraniti za brzo prebacivanje između različitih tipova tiskanih ploča bez kašnjenja u proizvodnji.
Stabilno toplinski pouzdano lemljenje
Visokofrekventno indukcijsko grijanje doseže 500°C u 3 sekunde i održava stabilnost od ±1°C. Elementi srebrne zavojnice traju više od 2000 sati, podržavajući više od 100 spojeva po ciklusu, osiguravajući dosljedno lemljenje za PCB-ove visoke gustoće i elektroničke komplete.
Od ručnog do standardiziranog
Podučavanje programiranja pretvara ručno lemljenje u automatizirane, ponovljive sekvence. Koordinate se pohranjuju digitalno s točnošću od ±0,1 mm, čime se ljudska pogreška smanjuje za više od 90%. Dosljednost od serije do serije održava se za sve sklopove PCB-a i elektroničkih kompleta.
Precizno lemljenje savršenih spojeva
Žica za lemljenje (0,6–1,2 mm) prolazi brzinom od 1–50 mm/s s preciznošću od ±0,02 mm. Ostaci topitelja i pucanje kositra su svedeni na minimum. Svaki spoj prolazi inspekciju, osiguravajući visok prinos preko PCB-a i spojeva žica-žica.
Čisti vrh Konzistentna kvaliteta
Automatsko čišćenje vrhova događa se svakih 5 minuta ili nakon 50 spojeva. Zrak i čelična žica uklanjaju oksidaciju i ostatke, produžujući vijek trajanja vrha za 50% i održavajući ujednačenu kvalitetu lemljenja tijekom proizvodnje velike količine.
| Specifikacija robota za automatsko lemljenje
| Specifikacija | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Broj perona | 1 | 1 | 2 | 2 |
| Broj glave | 1 | 2 | 1 | 2 |
| Snaga grijanja | 150w | 300w | 150w | 300w |
| Maks. PCB veličina | 300×300 mm | 500×300 mm | 250×250 mm za svaku platformu | 250×250 mm za svaku platformu |
| Maksimalna brzina kretanja | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s |
| Očistite vršak za lemljenje | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) |
| Žica za lemljenje | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm |
| Brzina dodavanja lema | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Ponovljena točnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Raspon temperature | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C |
| Točnost temperature | ±1°C | ±1°C | ±1°C | ±1°C |
| Način vožnje | Step Motor | Step Motor | Step Motor | Step Motor |
| Način upravljanja | Teach privjesak | Teach privjesak | Teach privjesak | Teach privjesak |
| Tlak zraka | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenzija | 750×650×880 mm | 780×660×770 mm | 930×650×880 mm | 1280×750×950 mm |
| Težina | Otprilike 60 kg | Otprilike 70 kg | Otprilike 80 kg | Otprilike 85 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Kompletan popis strojeva za SMT proizvodnu liniju
SMT proizvodna linija uključuje PCB utovarivače i istovarivače, strojeve za ispis, sustave za odabir i postavljanje, SPI, AOI, peći za reflow, pokretne stanice i opremu za depaneliranje. Svi su strojevi sinkronizirani kako bi se osigurao glatki tijek rada, dosljedna kvaliteta i visoka učinkovitost. ICT inženjeri upravljaju instalacijom, kalibracijom i integracijom kako bi osigurali da linija radi kao kohezivni proizvodni sustav, maksimizirajući propusnost dok minimalizira ručnu intervenciju.
| Videozapis o uspjehu korisnika
U travnju 2026. ICT inženjeri instalirali su i obučili operatere na potpunoj SMT liniji u Portugalu za automobilsku elektroniku, uključujući rasvjetu automobila i upravljačke module. Korisnici su pohvalili glatko postavljanje, učinkovit tijek rada i jasne upute. Dvostruki robot za lemljenje s dvije glave integriran u liniju isporučio je precizne spojeve za lemljenje i za tiskane ploče i za veze žica-žica. Povratne informacije istaknule su pouzdanost opreme i profesionalnu podršku, što kupcima omogućuje brzo postizanje visokokvalitetne proizvodnje.
| Stručno usavršavanje i podrška
ICT pruža sveobuhvatnu podršku za pune SMT proizvodne linije. Inženjeri nadziru instalaciju, kalibraciju programa i usklađivanje procesa. Kupci dobivaju praktičnu obuku koja pokriva programiranje, održavanje i rješavanje problema. Daljinska podrška i kanali za brzi odgovor osiguravaju brzo rješavanje operativnih problema, omogućujući korisnicima da samostalno upravljaju linijom i održavaju kontinuirano visokokvalitetno lemljenje PCB-ova i elektroničkih kompleta.
| Pohvale kupaca
Kupci stalno ističu integriranu SMT liniju za učinkovitost i pouzdanost. Inženjeri daju jasne upute tijekom instalacije i obuke. Sigurno pakiranje osigurava sigurnu dostavu. Brza tehnička podrška rješava probleme odmah. Cjelokupna linija, uključujući robote za lemljenje s dvije glave, održava stabilan radni tijek i dosljedan rezultat, stječući veliko povjerenje i zadovoljstvo kupaca širom svijeta.
| Naš certifikat
Sva oprema na ICT SMT linijama, uključujući robote za dvostruko lemljenje s dvije glave, posjeduje CE, RoHS i ISO9001 certifikate. Patenti pokrivaju kritične inovacije diljem linije. Certifikati osiguravaju da kupci dobivaju sigurna, pouzdana i sukladna rješenja za proizvodnju PCB-a, jamčeći visokokvalitetni rezultat u svim integriranim procesima.
| O nama i tvornici
ICT je globalni pružatelj rješenja za proizvodnju elektronike s više od 25 godina iskustva. Opslužujući više od 1600 kupaca u 72 zemlje, isporučujemo kompletna rješenja za SMT, DIP, premazivanje, robotiku, montažu i PCBA. Naš tim od 20 inženjera pruža instalaciju, obuku, optimizaciju procesa i punu podršku u životnom ciklusu. S više tvornica i podružnica diljem svijeta, strogom kontrolom kvalitete i certificiranom opremom na svim SMT linijama, ICT osigurava pouzdana, učinkovita i dosljedna proizvodna rješenja za kupce diljem svijeta.
