ICT-6561
I.C.T

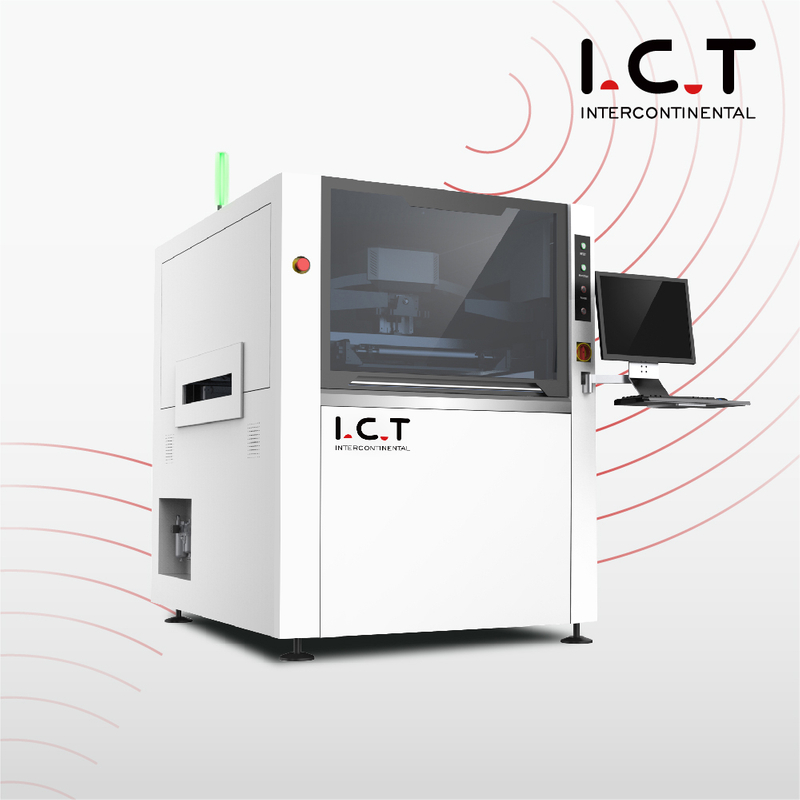

| Vrhunski SMT stroj za sitopis
SMT sitopisač iz ICT-a transformira proizvodnju PCB-a s automatiziranim ispisom paste za lemljenje. Nudi točnost položaja od ±0,01 mm i preciznost ispisa do 0,025 mm, idealno za elektroniku, automobilsku industriju i LED sektore. Značajke kao što su automatska kalibracija PCB-a, podesivi pritisak brisača i čišćenje šablona osiguravaju postojanu kvalitetu uz smanjenje troškova. S modelima u rasponu od ICT-4034 do ICT-9060, radi s PCB veličinama od 50x50 mm do 900x600 mm. Izrađen od visokokvalitetnih dijelova iz Panasonica i SMC-a, obećava dugotrajnu izvedbu. U skladu sa standardima SMEMA, ovaj SMT sitopisač integrira se u pametne tvornice za optimalnu učinkovitost.
| Značajka
Sustav ispisa našeg SMT stroja za sitopis ima ovjes s lučnim mostom s dvostrukim koračnim motorima visoke preciznosti za stabilan pritisak brisača. Podržava brzine od 10-200 mm/s i kutove od 60°, 55° ili 45°, osigurava precizno nanošenje paste za lemljenje. Programabilne metode odvajanja između brisača, šablona i podloge nude fleksibilnost. Ovaj dizajn minimalizira nedostatke, što ga čini savršenim za PCB-ove s finim korakom u proizvodnji eta šablonskih pisača velike količine.
Transportni sustav uključuje jedinstvenu transportnu traku kako bi se izbjeglo zaglavljivanje PCB-a. Motorno kontrolirane brzine i precizna zaustavljanja omogućuju fleksibilne mogućnosti ulaska/izlaska, s bočnim stezaljkama i dodatnim vakuumom koji osiguravaju siguran kontakt PCB-šablone. Podržava visine od 900±20 mm i brzine do 1500 mm/s, rukovanje različitim debljinama PCB-a. Ovo poboljšava učinkovitost u aplikacijama SMT sitopisa Mesh Machine.
Načini suhog, mokrog i usisavanja, plus ručne opcije, održavaju šablonu čistom. Jedinstveni sustav raspršivanja ravnomjerno nanosi sredstvo za čišćenje, uz softver koji upravlja upotrebom alkohola i papira. Snažan ispušni motor povećava učinkovitost vakuuma. Ovaj sustav u našoj pasti za lemljenje za SMT stroj štedi resurse i održava kvalitetu ispisa.
Dodatna inspekcija šablona
Korištenjem kompenzacije izvora svjetlosti i CCD-a, pregled šablone brzo identificira blokade i pokreće automatsko čišćenje za besprijekorne ispise. Ova opcija u SMT sito pisaču poboljšava kontrolu kvalitete, smanjujući pogreške u nanošenju paste.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: stroj za lasersko označavanje/uređaj za naljepnice/ inkjet pisač |
| Videozapis o uspjehu korisnika
Godine 2025. inženjer Tony posjetio je klijenta u Uzbekistanu kako bi pregledao i obučavao njihovu novu SMT i DIP proizvodnu liniju, uključujući perifernu opremu. Video prikazuje Tonyja koji vodi proces, a naš tim objašnjava operacije i održavanje. Za izazovno programiranje koristili smo ponovljene demonstracije i vodstvo pacijenata, potičući praktičnu praksu. Nakon tjedan dana klijent je ovladao opremom, visoko pohvalivši našu profesionalnost. Ova uspješna obuka učinkovito je zaključila projekt.
| Servis i podrška u obuci
ICT nudi sveobuhvatnu uslugu i obuku za vaš SMT sitopis. Naš globalni tim, uključujući Tonyja, pruža instalaciju, održavanje i podršku na licu mjesta. Prilagođena obuka pokriva rad, programiranje i sigurnost za eta šablonski pisač. Online pomoć osigurava brzo rješavanje problema, dok redovita ažuriranja i rezervni dijelovi održavaju vašu liniju operativnom. S više od 25 godina iskustva, optimiziramo vaše procese za bolje rezultate.
| Recenzije kupaca
Klijenti hvale ICT inženjere poput Tonyja za njihovu stručnu obuku i podršku. Oni cijene SMT sitopisač zbog njegove preciznosti i izdržljivosti. Sigurno pakiranje osigurava sigurnu isporuku, a brzi odgovori održavaju tijek proizvodnje, gradeći globalno povjerenje.
| Certifikati i standardi
ICT posjeduje CE, RoHS i ISO9001 certifikate, zadovoljavajući svjetske standarde. Imamo i patente za inovativne SMT dizajne, pokazujući našu predanost kvaliteti, sigurnosti i održivosti. Ove vjerodajnice jamče pouzdan rad.
| O ICT tvrtki i našoj SMT tvornici
ICT se ističe u rješenjima za proizvodnju elektronike s vlastitim istraživanjem i razvojem i proizvodnjom. S 89 zaposlenika i 20 inženjera u objektu od 12.000 m² rasli smo od 2012., opslužujući više od 1600 klijenata u 72 zemlje. Naša tvornica provodi stroga testiranja i ISO9001 upravljanje kvalitetom, nudeći globalni doseg i lokalnu podršku za partnerstva više vrijednosti.
