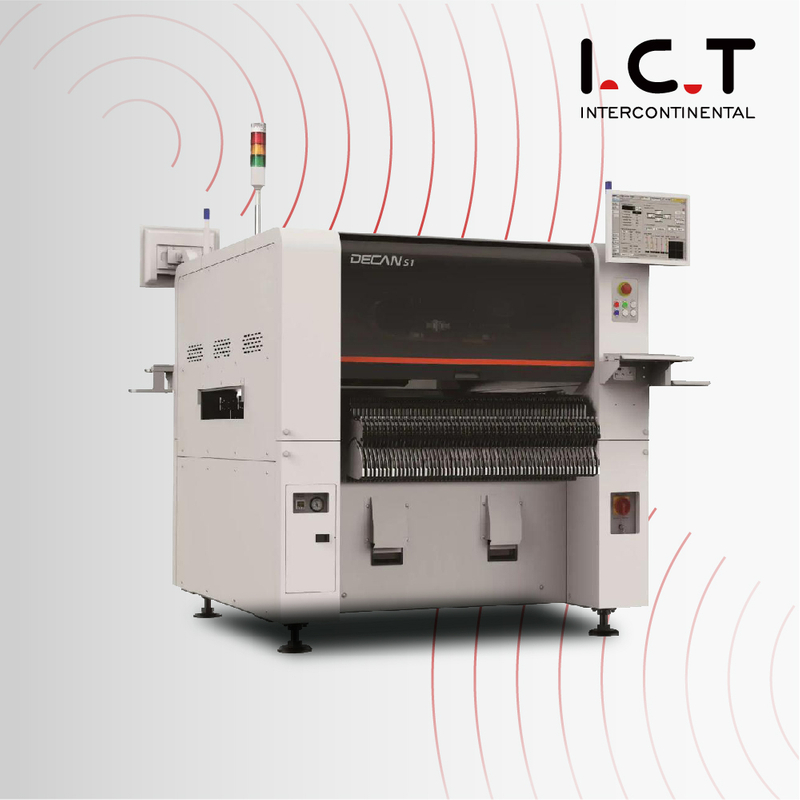

DEKAN S1 |Samsung Rabljeni Pcb Smt Chip Line Mounter stroj od kineskog proizvođača

Samsung Rabljeni DECAN S1 Pcb Smt Stroj za montažu linije čipova

Uvod

Hanwha SMT Montaža čipa

DECAN S1 Hanwha SMT Montaža čipa

Brz i fleksibilan nosač

Montaža čipova srednje brzine sljedeće generacije

Kao uređaj za montiranje čipova koji je razvijen s fokusom na vidljiva poboljšanja, jedan od tri glavna indeksa, ovaj uređaj za montiranje čipova pruža optimalnu produktivnost potrebnu za serijsku proizvodnju.

• Poboljšava stvarnu produktivnost

• Poboljšava kvalitetu postavljanja

• Smanjuje stopu gubitaka

Najveća izvedba među montažerima čipova iste klase

Najveća primjenjivost nosača čipova srednje brzine za PCB

• 510 x 510 mm (standard) / 1500 x 460 mm (opcija)

– Moguća proizvodnja PCB-a veličine do 1500 mm (D) x 460 mm (Š)

Proširuje raspon prepoznavanja komponenti kamerom s visokim pikselima

• Fly kamera može prepoznati sve čipove od 03015 ~  16 mm

Poboljšava stopu simultanog preuzimanja

• Automatski raspoređuje položaje džepova putem komunikacije između stroja i hranilice

Poboljšava brzinu postavljanja komponente čudnog oblika

• Povećava brzinu za približno 25% optimiziranjem sekvence kretanja koju je prepoznala fiksna kamera

Stabilno postavlja mikročipove

Prepoznaje središte mlaznice

• Poboljšava stopu gubitka mikročipa i kvalitetu postavljanja sprječavajući pojavu curenja zraka

Kalibracija vremena rada

• Održava točnost postavljanja izvođenjem automatske kalibracije tijekom proizvodnje

Automatsko održavanje sprječava pogrešku preuzimanja i održava kvalitetu postavljanja*

• Mjeri pneumatski tlak i brzinu protoka mlaznice i osovine

• Visokim pritiskom uklanja strane materijale s mlaznice i osovine

udar zraka

Povećana pogodnost rada

Smanjuje vrijeme podučavanja velike komponente čudnog oblika

• Prošireno vidno polje fiducijalne kamere: 7,5 mm → 12 mm

– Smanjuje vrijeme za učenje točke preuzimanja/postavljanja komponente i poboljšava pogodnost podučavanja

Održava koordinatu preuzimanja zajedničkog dodavača

• Prilikom promjene modela, smanjuje vrijeme mijenjanja modela nasljeđivanjem informacija o preuzimanju sličnog modela

Ujedinjuje razinu osvjetljenja komponente čipa

• Zajedničkim postavljanjem iste vrijednosti osvjetljenja, minimizira vrijeme promjene osvjetljenja, uklanja odstupanje produktivnosti po stroju i poboljšava pogodnost upravljanja dijelom baze podataka

Podrška za komponente više proizvođača *

• Moguće je upravljati istim komponentama koje isporučuju dva dobavljača u jednom nazivu dijela, tako da je moguće kontinuirano izvoditi proizvodnju bez mijenjanja PCB programa za komponente koje isporučuju različiti dobavljači

Lako podučava komponente velikih dimenzija (panoramski pogled)

• Obavlja razdvojeno prepoznavanje velike komponente koja je izvan

raspon prepoznavanja kamere (FOV) i spaja podijeljene sastavne slike u jednu sliku prije prikazivanja.

– Lako uči položaj preuzimanja/postavljanja komponente velike veličine

SAMSUNG Rabljeno DECAN S1 brzi i fleksibilni nosač

▶ Brzina: 47.000 CPH (Optimalno) ▶ Vreteno/Gantry: 10 Vretena/1 Gantry ▶ Dijelovi: 03015~□55mm(H15),L75mm ▶ Točnost: ±28μm @ Cpk≥ 1,0/čip ±30 μm @ Cpk≥ 1,0/IC ▶ Maks. PCB: L510xW510 (standardno) D1500xŠ460 (maks.) ▶ Najveća izvedba među montiračima čipova iste klase ▶ Stabilno postavlja mikročipove ▶ Povećana praktičnost rada

Model		DEKAN S1
Poravnanje		Fly Camera + Fix Camera
Broj vretena		10 vretena x 1 portal
Brzina postavljanja		47.000 CPH (optimalno)
Plasman Točnost		±28μm @ Cpk≥ 1,0
Raspon komponenti	Fly kamera	03015 ~ □16mm fiksna kamera
		42 mm ~ □55 mm (MFOV) L55 mm ~ L75 mm konektor (MFOV)
	Maks.Visina	10 mm (Fly), 15 mm (Fix)
PCB veličina (mm)	Min.	50(D) x 40(Š)
	Maks.	510 (D) x 510 (Š) Opcija~ Maks.1500 (D) x 460 (Š)
PCB debljina (mm)		0,38 ~ 4,2
Kapacitet hranilice (8 mm standard)		60ea / 56ea (fiksna ulagačka baza / kolica za spajanje) 120ea / 112ea (fiksna baza za ulaganje / kolica za spajanje) - opcija
Korisnost	Vlast	3 faze AC200 / 208 / 220 / 240 / 380 / 415 V Maks.3,5 kVA
	Potrošnja zraka	5,0 ~ 7,0 kgf/cm2 50 Nℓ/min (vakuumska pumpa)
Težina (kg)		Cca.1600
Vanjske dimenzije (mm)		1430 (D) x 1740 (D) x 1485 (V)

Samsung PCB SMT stroj za montažu linije čipova

Postignite preciznost i brzinu u sklapanju elektronike s našim rješenjem visokih performansi.Iskoristite svestranu kompatibilnost komponenti, naprednu preglednost vida i jednostavno rukovanje.Poboljšajte svoj proizvodni proces i ostanite konkurentni u elektroničkoj industriji uz Samsungovu SMT tehnologiju.

Kontaktirajte nas danas da biste saznali više!

PITANJA:

1. Što je uređaj za montiranje čipova?

Uređaj za montiranje čipova, također poznat kao pick-and-place stroj, automatizirani je uređaj koji se koristi u proizvodnji elektronike.Precizno preuzima elektroničke komponente, kao što su uređaji za površinsku montažu (SMD), i postavlja ih na tiskane ploče (PCB) tijekom procesa sastavljanja tehnologije površinske montaže (SMT).

2. Što je čip za površinsku montažu?

Čip za površinsku montažu, koji se često naziva uređaj za površinsku montažu (SMD) ili komponenta čipa, je minijaturna elektronička komponenta dizajnirana za površinsku montažu izravno na PCB.Te su komponente obično manje i lakše od svojih parnjaka s otvorom i zalemljene su na površinu PCB-a.

3. Što je površinska montaža u elektrici?

Površinska montaža u elektrotehnici odnosi se na metodu montaže elektroničkih komponenti izravno na površinu tiskane ploče (PCB).Ovaj pristup eliminira potrebu za rupama (prolaznim rupama) u PCB-u, a komponente su zalemljene izravno na površinu PCB-a, što rezultira kompaktnijim i učinkovitijim procesom sklapanja.Tehnologija površinske montaže (SMT) postala je standard u modernoj proizvodnji elektronike.
