I.C.T-V5000H
I.C.T
| Količina: | |
|---|---|

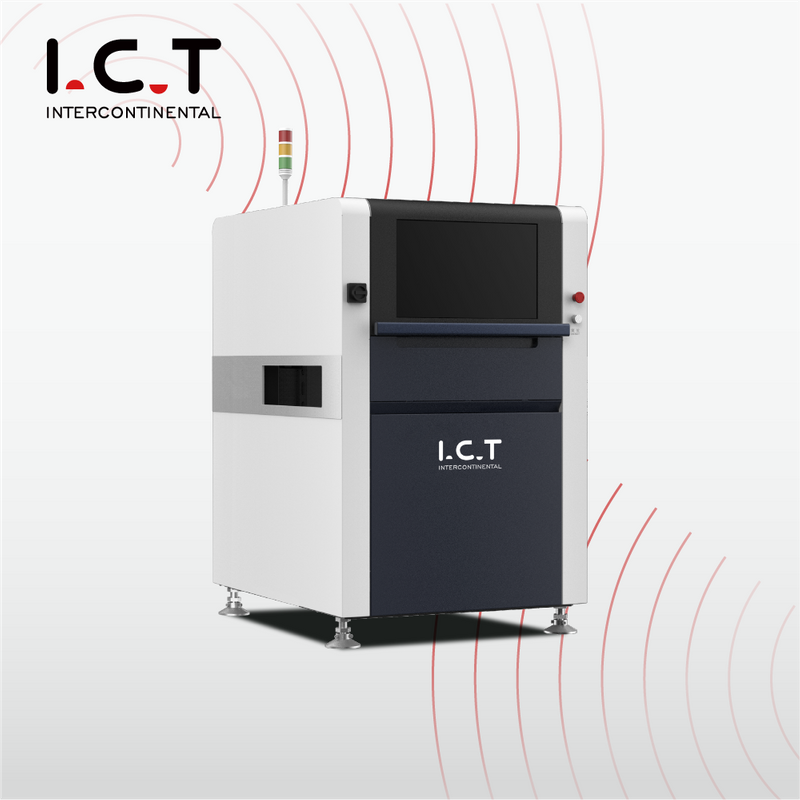

PCBA AOI stroj velike brzine na mreži Inspekcijski sustavi
1. LOG funkcija automatskog prikupljanja i pohranjivanja, NG funkcija upozorenja/alarma, daljinsko programiranje i otklanjanje pogrešaka.

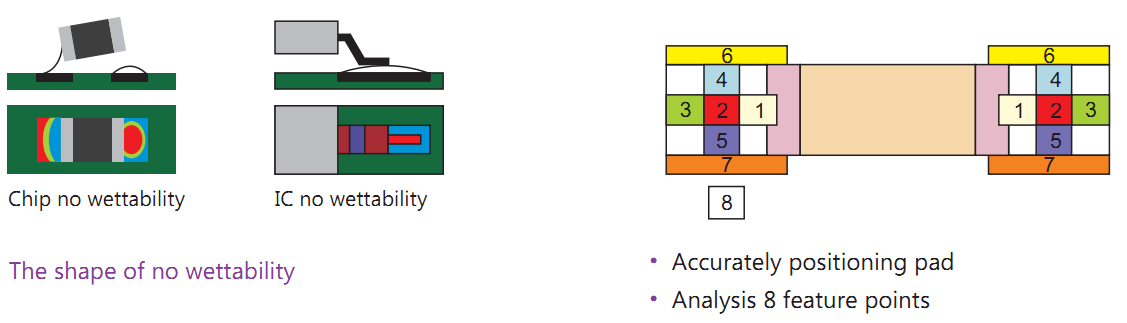

2. Mogućnost pregleda: nedovoljna, kratka, rupa za spuštanje, igla za pokrivanje lemljenja, onečišćenje, neusklađenost, dio koji nedostaje, iskrivljen, oglasna ploča, montaža na stranu, prevrtanje, krivi dio, oštećeno, lebdenje, polaritet, pseudo lemljenje, prazan lem, previše ljepila itd.
3. Perfect SPC prikuplja NG informacije izvan mreže i automatski generira sve vrste proizvodnih tablica.
4. Funkcija zrelog kontrolnog centra, jasno softversko sučelje.
5. Dobra stabilnost (GR&R<10% @6 Sigma,CPK>1.33(Točnost odstupanja testa manja od ±0.25 mm.

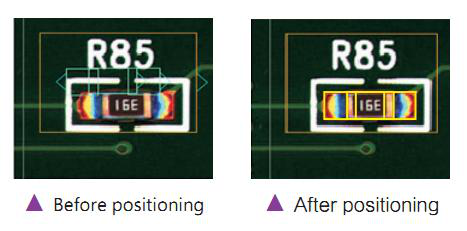

6. Pomicanje kamere, pokretna traka fiksirana tijekom testa.7. PCB kompenzacija iskrivljenosti: kalibracija ukupne Mark kompenzacije, kompenzacija okvira položaja komponente.
| Model | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Fotoaparat | Inteligentna digitalna industrijska kamera od 5M piksela |

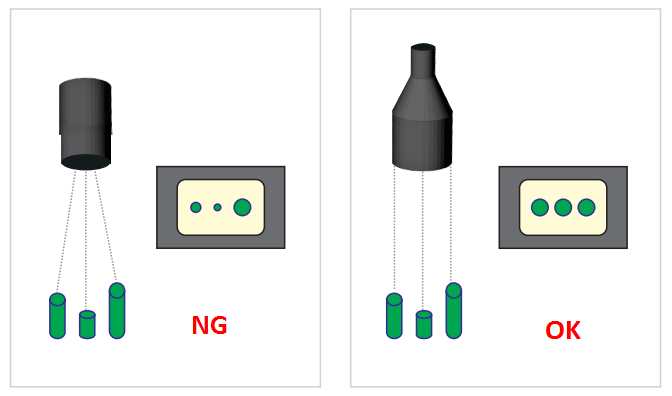

| Leće | Telecentrična leća |
| Svjetlo | Prstenasto LED svjetlo u 4 boje,RGB+W |
| Stavka inspekcije | Ispitivanje komponenti, ispitivanje lemljenja |
| Mini komponenta | 01005 čip, 0,3 koraka IC i poseban oblik |
| Operativni sustav | Windows 7 |
| PCB veličina | 50*50~510*600 mm |
| PCB debljina | 0,3 ~ 6,0 mm |
| PCB Warpage | ±3,0 mm |
| PCB težina | Maksimalno: 3 kg |
| PCB visina | Gornji dio: 25 mm, donji dio: 45 mm podesiv |
| X/Y vozač | AC servo drajver, točnost ponavljanja 0,01 mm |
| Platforma | Granit |
| Vlast | AC220 50/60Hz, 5A |
| Potisnut zrak | 0,4 ~ 0,6 Mpa |
| Težina | 750 kg |
| Dimenzija | 940*1360*1500 mm (bez svjetla) |
aoi stroj, aoi inspekcija, optički pregled, aoi sustav, smt aoi stroj, aoi inspekcijski stroj
