ICT-1500
I.C.T
| ICT-1500 PCB Stencil Printer Machine Pregled
ICT-1500 PCB Stencil Printer Machine je automatski pisač visoke preciznosti dizajniran za proizvodnju PCB-a, posebno dugih ploča kao što su LED i elektronika vozila. S više od 25 godina iskustva u industriji, ICT pruža cjelovita SMT rješenja, usklađena s Industrijom 4.0 i MES sustavima za besprijekornu proizvodnju. Ovaj automatski pisač za PCB šablone ima automatsko čišćenje šablona, kalibraciju PCB-a i podesivi pritisak brisača za odlične rezultate. U 2021. prodali smo više od 1900 jedinica, zauzimajući drugo mjesto na SMT tržištu. Izrađen od vrhunskih uvezenih komponenti, osigurava izdržljivost i niske stope kvarova. Njegovo korisničko sučelje Windows 10 omogućuje nove postavke za manje od 10 minuta, što ga čini idealnim za moderne tvornice.
| Značajka
ICT-1500 PCB Stencil Printer Machine nudi ponovljeno pozicioniranje od ±0,015 mm i točnost ispisa od 0,03 mm. Ova preciznost smanjuje pogreške na dugim tiskanim pločama, osiguravajući dosljednu primjenu paste za lemljenje. Sustav za vid koristi ujednačena prstenasta svjetla za otkrivanje različitih oznaka, podržavajući presvlake od kositra i bakra. S pouzdanim dijelovima kao što su KURODA kuglični vijci, održava stabilnost za SMT ispis paste za lemljenje na LED ili pločama vozila. Ova značajka pomaže tvornicama u postizanju visokokvalitetnog ispisa s manje prerade, poboljšavajući ukupnu produktivnost.
Ovaj smt šablonski pisač uključuje automatski sustav PCB kalibracije za brzo i precizno poravnanje. Troosna veza, koju pokreće izravni motor, brzo prilagođava dugačke ploče, osiguravajući glatki kontakt šablone. Savršeno je za tanke ili iskrivljene tiskane ploče, smanjujući ručni napor. Kao potpuno automatski PCB tiskarski stroj, povećava učinkovitost u proizvodnji LED dioda i elektronike, nudeći stabilnu osnovu za velike naklade uz minimalne prilagodbe.
ICT-1500 ima jedinstveni sustav čišćenja sa suhim, mokrim i ručnim opcijama. Odvojeni CCD i dijelovi za čišćenje osiguravaju učinkovito uklanjanje paste, dok softver kontrolira upotrebu alkohola i papira radi uštede troškova. Dizajn raspršivača od vrha do dna ravnomjerno čisti, uz podršku snažnog ispušnog motora. To ga čini izvrsnim izborom za SMT ispis paste za lemljenje, održavajući kvalitetu na dugim pločama i smanjujući zastoje u automatiziranim linijama.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme

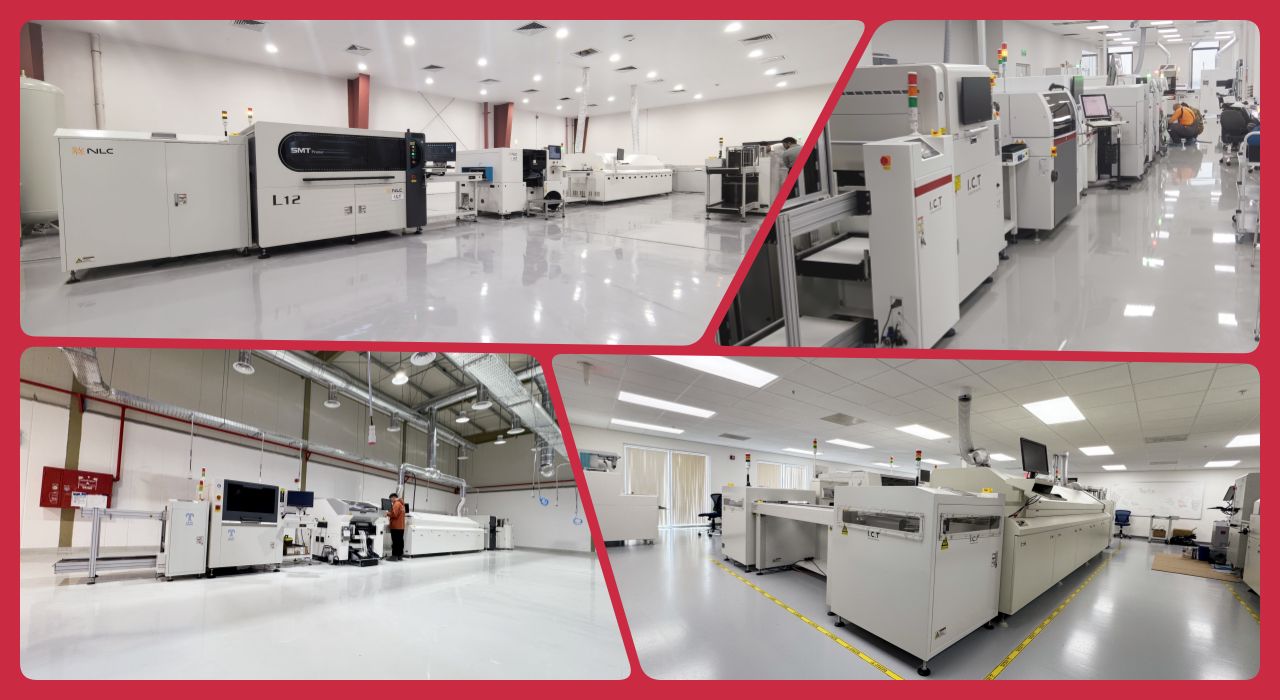

Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Videozapis o uspjehu korisnika
Godine 2025. ICT inženjeri otputovali su u tvornicu LED rasvjete u Aziji radi instalacije i obuke. Klijent je trebao SMT liniju od 29 metara s 13 strojeva, ali je imao prostor od 21 m x 5 m. Dizajnirali smo tlocrt u obliku slova U, uklopivši ga u 16m x 2,7m. Nakon dva dana postavljanja i otklanjanja pogrešaka, plus šest dana obuke i podrške, projekt je uspješno dovršen. Ovo je pokazalo našu sposobnost da prilagodimo rješenja PCB Stencil Printer Machine specifičnim potrebama.
| Servis i podrška u obuci
ICT pruža sveobuhvatnu uslugu i obuku za PCB Stencil Printer Machine. Naš tim osigurava instalaciju na licu mjesta, održavanje i brzu tehničku podršku. Obuka pokriva rad, rješavanje problema i optimizaciju procesa, prilagođenu vašim postavkama. Uz više od 25 godina stručnosti, nudimo brze odgovore na probleme, smanjujući vrijeme zastoja i osiguravajući da vaša proizvodnja teče glatko s povjerenjem.
| Recenzije kupaca
Kupci cijene stručnu i prijateljsku pomoć naših inženjera tijekom instalacija. Oni se dive PCB Stencil Printer Machine zbog njegove preciznosti i pouzdanosti. Naše sigurno pakiranje i pravovremena isporuka dobivaju visoke ocjene, a mnogi cijene naše brzo rješavanje problema, održavanje proizvodnje na pravom putu i stjecanje povjerenja.
| Certifikati i standardi
ICT posjeduje CE, RoHS i ISO9001 certifikate, osiguravajući da PCB Stencil Printer Machine zadovoljava globalne standarde. Imamo i patente za inovacije poput sustava za čišćenje i transport. Ove vjerodajnice jamče sigurnu, visokokvalitetnu opremu, dajući klijentima sigurnost u svakom projektu.
| O ICT tvrtki i našoj tvornici
ICT je vodeći pružatelj elektroničkih rješenja s vlastitim istraživanjem, razvojem i proizvodnjom. Zapošljavamo 89 djelatnika u objektu od 12.000 m², koji brzo raste s fondom od 30 milijuna dolara. Opslužujući preko 1600 kupaca u 72 zemlje, naša tvornica koristi stroga ispitivanja i kontrole kvalitete. Ovo podržava globalnu isporuku naprednih proizvoda kao što je ICT-1500 PCB Stencil Printer Machine.
