| SMT PCB stroj za lemljenje umakanjem – Profesionalni PCB stroj za lemljenje umakanjem
ICT W-serija SMT PCB stroj za lemljenje potapanjem je troškovno učinkovito rješenje za cijenu stroja za lemljenje potapanjem za THT i DIP vodove. Ovaj stroj za lemljenje PCB-a ima japansku Kuroda preciznu mlaznicu za precizno postavljanje fluksa, nezavisne vodoravne zone grijanja za stabilne temperaturne krivulje i pametni dizajn za uštedu energije koji održava normalan rad na samo 7kW. Dodatna zaštita dušikom savršeno zadovoljava standarde bez olova. Široko korišten u automobilskoj elektronici, pametnim mjeračima i industrijskim pločama, ovaj stroj za PCB za SMT lemljenje potapanjem nudi najbolji omjer cijene i performansi stroja za lemljenje potapanjem na tržištu.
| Značajka
Japanska Kuroda mlaznica s podesivim područjem raspršivanja i piramidalnim filtrom stvara tanak, ravnomjeran sloj fluksa na svakoj ploči. Digitalni mjerač protoka i stabilni tlačni spremnik smanjuju upotrebu fluksa za polovicu i održavaju komoru čistom – prava dnevna ušteda za stroj za lemljenje PCB-a u visokoj količini THT proizvodnje.
Zaštita od previsoke temperature treće strane i PLC+PID kontrola zatvorene petlje grade čvrste sigurnosne barijere. Praćenje u stvarnom vremenu i trenutno isključivanje štite operatere i cijeli SMT stroj za lemljenje PCB-om tijekom cjelodnevnog rada.
Neovisne vodoravne zone grijanja sa zatvorenim putem vrućeg zraka i ispravljačkim pločama daju savršeno uravnoteženu temperaturu na cijeloj ploči. Za zagrijavanje je potrebno samo oko 15 minuta, a normalna snaga ostaje na 7 kW – najpametnije grijanje među sličnim cjenovnim opcijama uređaja za lemljenje potapanjem.
| Popis opreme za DIP liniju
| Model | W4 | W3 | W2 |
| Dimenzija: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Težina (kg) | Otprilike 1500 kg | Otprilike 1200 kg | Otprilike 790 kg |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Snaga pokretanja | 32kw | 24kw | 16kw |
| Snaga rada | 12kw | 9kw | 7kw |
| Upravljački sustav | Plc | ||
| Sustav prskanja | |||
| Metoda prijenosa | Step motor | ||
| Tlak prskanja | 0,25Mpa--0,4Mpa | ||
| protok luksa | 10--100 ml/min | ||
| Promjer ispuha | Φ200 mm | ||
| Ispušni kapacitet | 25m3/min | ||
| Sustav predgrijavanja | |||
| Način predgrijavanja | Vrući zrak | ||
| Način upravljanja | PID + SSR | ||
| Zona predgrijavanja | 4 | 3 | 2 |
| Duljina predgrijavanja | 1800 mm | 1600 mm | 1200 mm |
| Temp. predgrijanja | (Sobna temperatura) -250°C | ||
| Vrijeme zagrijavanja (min) | Otprilike 15 min (postavka 150°C) | ||
| Transportni sustav | |||
| Veličina PCB-a: DxŠ (mm) | Min:80x60mm; Max: 400x300 mm | ||
| Brzina transporta | 0-2000 (mm/min) | ||
| Visina transportne trake | 750+/-20 (mm) | ||
| Prst | Dvostruka kuka (standardna) | ||
| Kontrola širine transportera | Ručno | ||
| Kut pokretne trake | 4~7 stupnjeva | ||
| Sustav lemljenja | |||
| Stil lonca za lemljenje | Mehanički motorni pogon | ||
| Materijal posude za lemljenje | Puni titan (standardni FT) | ||
| Temperatura posude za lemljenje | 300 ° C | ||
| Kapacitet posude za lemljenje | Bezolovni 350 kg | Bez olova 300 kg | Bez olova 250 kg |
| Drugi | |||
| Sustav za čišćenje prstiju | Četka | ||
| Popis opreme za DIP liniju

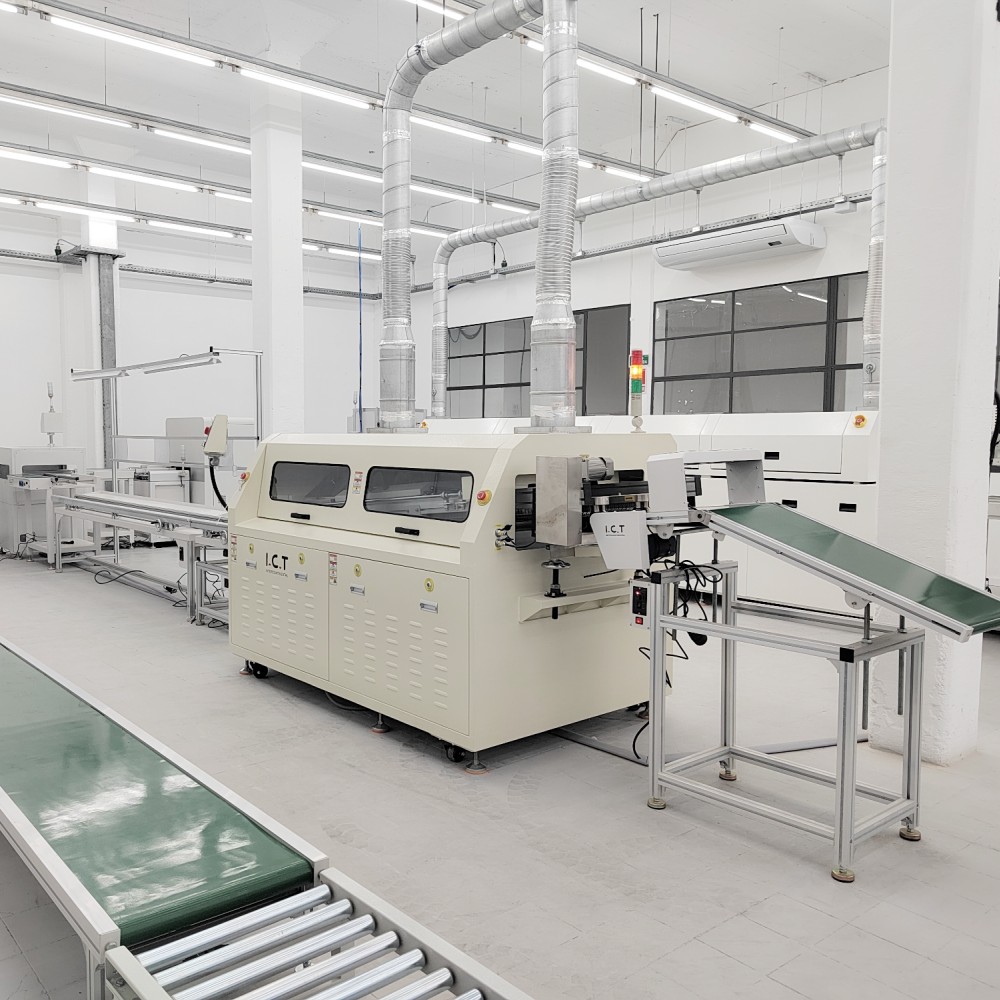

Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
Tvornica pametnih mjerača u Urugvaju odabrala je naš SMT stroj za lemljenje PCB za umakanje za nadogradnju svoje DIP linije. Kupac je trebao stabilno lemljenje bez olova za složene ploče s velikim komponentama. Naši inženjeri stigli su na mjesto, dovršili instalaciju i obuku u tjedan dana, a stroj je započeo punu proizvodnju sa samo 7 kW snage i bez kvarova. Upravitelj tvornice snimio je kratki video koji pokazuje kako stroj za lemljenje PCB radi savršeno, ističući nisku potrošnju energije i brz povrat ulaganja. Ovaj je projekt postao mjerilo za mnoge južnoameričke proizvođače elektronike.
| Stručne usluge i obuka
Od prvog pregleda tvornice do dugoročne nabave rezervnih dijelova, ICT nudi potpuno partnerstvo. Naši inženjeri mogu doći u bilo koju zemlju u roku od 48 sati, pružiti optimizaciju linije na licu mjesta, besplatne nadogradnje softvera i prilagođene programe obuke – osiguravajući da vaš SMT stroj za lemljenje PCB potapanjem postigne maksimalan učinak od prvog dana.
| Pohvale kupaca
Tvornice hvale naš SMT PCB stroj za lemljenje uranjanjem zbog nenadmašne cijene stroja za lemljenje uranjanjem, iznimno niskog računa za struju i nevjerojatno solidne dnevne performanse. Posebno spominju čvrsto drveno pakiranje za izvoz koje može izdržati dug pomorski transport, brzo rješavanje problema putem videopoziva i lakoću povezivanja stroja s postojećim SMT linijama.
| Certifikati kvalitete
Svi modeli ICT strojeva za dip PCB lemljenje imaju CE, CCC, UL, RoHS i ISO9001 certifikate, plus višestruke patente za izume za sustave grijanja i fluksa koji štede energiju – dajući kupcima puno povjerenje u kvalitetu i usklađenost.
| O ICT tvrtki i tvornici
Osnovan 2012. godine i sa sjedištem u Dongguanu u Kini, ICT posjeduje moderan industrijski park od 12 000㎡ i 8 skladišta u inozemstvu. S 89 predanih zaposlenika (uključujući 20 viših inženjera) i registriranim kapitalom od 30 milijuna USD, neovisno razvijamo, proizvodimo i testiramo svaki SMT PCB stroj za lemljenje potapanjem od lima do konačnog puštanja u pogon.
Opslužujući više od 1600 aktivnih klijenata u 72 zemlje, izgradili smo potpune lokalizirane servisne timove – inženjeri mogu doći do većine lokacija u svijetu unutar 48 sati. Od SMT peći za reflow do linija za DIP valno lemljenje, od jednog stroja do projekata po principu 'ključ u ruke', ICT isporučuje najkonkurentniju cijenu stroja za SMT dip lemljenje PCB-a s doživotnom tehničkom podrškom i jamstvom nakon prodaje bez rizika.
