HM520
Samsung
| Količina: | |
|---|---|
| Pametno rješenje za montažu SMT

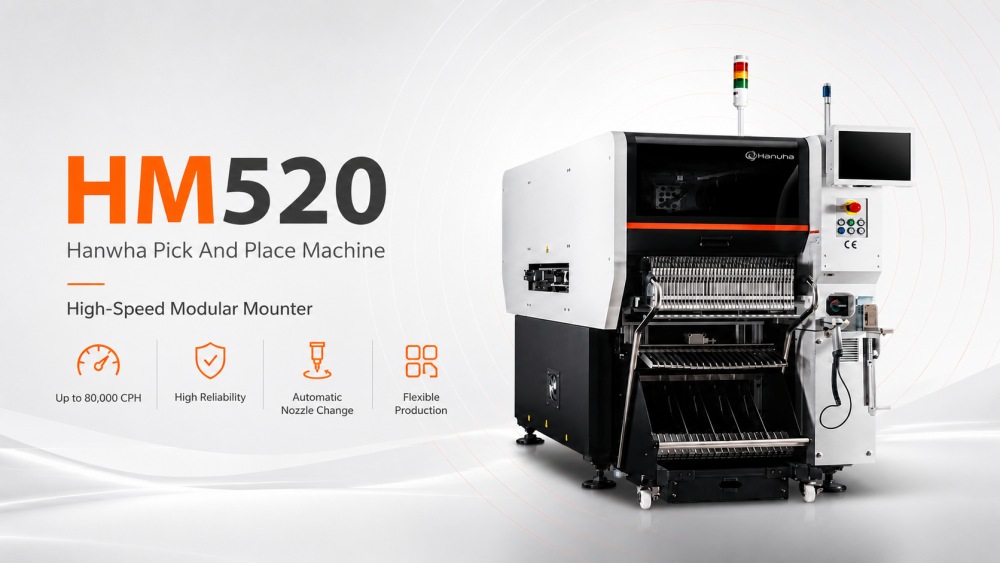

HM520 Hanwha Pick And Place stroj dizajniran je za proizvođače koji trebaju brzo, stabilno i fleksibilno postavljanje SMT-a. Može podržati montažu PCB-a velike količine za proizvode kao što su matične ploče računala, SSD-ovi, memorijski moduli, upravljačke ploče i potrošačka elektronika. Kao brzi stroj za odabir i postavljanje, kombinira snažan kapacitet postavljanja s pouzdanom preciznošću montaže. Stroj podržava različite proizvodne potrebe kroz HS i MF konfiguracije, dajući tvornicama više izbora za brzinu, raspon komponenti i ravnotežu linija. Kada se koristi s ICT SMT linijama za planiranje, ispis, inspekciju, reflow lemljenje i PCB sustave za rukovanje, postaje praktično rješenje za izgradnju kompletne i učinkovite SMT proizvodne linije.
| Uvod u model
Model velike brzine: SM471Plus
SM471Plus je brzi SMT stroj za odabir i postavljanje s jednim portalom i 10 vretena po glavi. Postiže optimalnu brzinu do 78 000 CPH, pogodno za male čipove kao što je 0402. S letećom vizijom nudi dobru točnost za proizvodnju velikih količina u industrijama poput potrošačke elektronike i mobilnih uređaja.
Fleksibilni model srednje brzine: SM481Plus
SM481Plus pruža fleksibilno postavljanje s jednim portalom i 6 vretena po glavi. Dostiže 40.000 CPH i obrađuje veće komponente do BGA/QFP s većom preciznošću. Ovaj model odgovara različitim primjenama u automobilskoj industriji i proizvodnji uređaja gdje su uobičajene različite veličine dijelova.
Višenamjenski model: SM482Plus
SM482Plus je svestrani SMT stroj za odabir i postavljanje s jednim portalom i 6 vretena. Isporučuje 30.000 CPH i ističe se s komponentama neobičnog oblika. Idealan za industrije kojima je potrebna fleksibilna proizvodnja, poput rasvjete i industrijske elektronike, podržava veće tiskane ploče do 1200 mm.
Napredni fleksibilni model: DECAN L2
DECAN L2 ima dva portala sa 6 vretena po glavi za višenamjensko postavljanje. Postavlja do 56 000 CPH i rukuje širokim komponentama do 55 mm. Ovaj model odgovara proizvodnji LED dioda i velikih ploča u industriji rasvjete i zaslona, s opcijama za učinkovitost s dvije trake.
| Specifikacija
| Stavka specifikacije | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520 HS | HM520 MF |
| Vrsta stroja | Modularni nosač velike brzine | Višenamjenski modularni nosač |
| Konfiguracija | 20 vretena × 2 portala | 6 vretena × 2 portala |
| Brzina postavljanja | 80.000 CPH | 60.000 CPH |
| Točnost postavljanja | ±25 μm @ Cpk ≥ 1,0, čip | ±40 μm pri Cpk ≥ 1,0, čip / ±30 μm pri Cpk ≥ 1,0, IC |
| Raspon komponenti | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Dimenzija stroja | D 890 × D 2370 × V 1930 mm | D 890 × D 2370 × V 1930 mm |
| Glavna prednost | Postavljanje komponenti čipa velike brzine | Fleksibilno postavljanje mješovitih komponenti |
| Preporučena primjena | Masovna proizvodnja komponenti malih čipova | Proizvodnja sa širim tipovima komponenti i većim dijelovima |
| Parametar | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Brzina postavljanja (optimalna) | 78.000 CPH | 40.000 CPH | 30.000 CPH | 56.000 CPH |
| Broj vretena | 10 vretena/glava (1 portal) | 6 vretena/glava (1 portal) | 6 vretena/glava (1 portal) | 6 vretena/glava (2 portala) |
| Točnost postavljanja (čip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Točnost postavljanja (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Raspon komponenti | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, do □55 mm opt.) |
| Maksimalna veličina PCB-a (standardna) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maksimalna veličina PCB-a (opcija) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Do 1.200 x 460 mm |
| Kapacitet ulagača (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Sustav vida | Leteća vizija | Scenska vizija | Scenska vizija | Leteća vizija |
| Više SMT srodnih proizvoda
ICT pruža kompletne visokokvalitetne SMT linije izvan SMT pick and place stroja . Naša cjelovita rješenja za proizvodnju PCBA uključuju vakuumske utovarivače za rukovanje pločama , , automatske pisače paste za lemljenje za preciznu primjenu, peći za reflow s više zona za snažno lemljenje i napredne AOI sustave za otkrivanje nedostataka. Ovi strojevi besprijekorno rade zajedno u čvrstim, učinkovitim linijama. Ova postavka pruža visok prinos, niske cijene i pouzdane performanse za zahtjevne industrije kao što su automobilska industrija, medicina, rasvjeta i potrošačka elektronika. Ploče izlaze spremne za korištenje u stvarnom svijetu. Nudimo potpuno planiranje i podršku za izgradnju vašeg idealnog SMT proizvodnog sustava.
HM520 Hanwha Pick And Place stroj najbolje radi kao dio kompletne SMT proizvodne linije. ICT može pružiti srodne strojeve kao što su SMT utovarivač i istovarivač, automatski pisač šablona, SPI stroj, PCB transporter, AOI inspekcijski stroj, Lyra serija reflow pećnice, PCB ruter i PCBA stroj za čišćenje. Ovi strojevi pokrivaju glavni proces od umetanja PCB-a, ispisa paste za lemljenje, inspekcije paste, postavljanja komponenti, lemljenja reflowom, optičke inspekcije, uklanjanja panela i čišćenja. Za kupce koji grade novu tvornicu, ovo usklađivanje cijele linije je vrlo važno. Dobar monter SMT proizvodne linije treba odgovarajuće strojeve uzvodno i nizvodno, a ne samo jedan jak stroj za postavljanje koji stoji sam poput usamljenog heroja.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMT proizvodna linija ključ u ruke | Turska potpuno automatizirana sljediva vrhunska SMT linija. |
| SMT punjač spremnika | Automatski učitava gole PCB-ove u liniju. |
| Automatski pisač PCB šablona | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| SMT automatski montirač čipova | Precizno montira komponente na tiskane ploče. |
| SMD reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| PCB oprema za inspekciju | SMT uređaji za inspekciju kao što su AOI, SPI, X-ray i stencil inspecter. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke poput PCBA stroja za lasersko označavanje |
| Videozapis o uspjehu korisnika
ICT je pružio tehničku podršku za kupca u Uzbekistanu koji je izgradio veliku tvornicu za proizvodnju elektronike za matične ploče računala, SSD-ove, memorijske proizvode i povezane elektroničke sklopove. Od rane faze projekta do instalacije, otklanjanja pogrešaka i testiranja proizvodnje, ICT tim blisko je surađivao s kupcem kako bi pomogao da i SMT i DIP proizvodne linije rade glatko. Linija SMT uključuje ICT-5151 šablonski pisač, četiri SMT stroja za postavljanje, reflow peći serije Lyra, SPI, AOI i PCB sustave za rukovanje. Linija DIP uključivala je liniju za ručno umetanje, JUKI stroj za umetanje neparnih oblika, ICT-Acrab350 stroj za valno lemljenje i transportni sustav. Nakon testiranja, Kupac je dao pozitivne povratne informacije o usluzi, brzini odgovora i kvaliteti proizvoda.
| Servis i podrška u obuci
ICT podržava korisnike prije, tijekom i nakon isporuke SMT linije. Prije početka projekta, naš tim pomaže provjeriti vrstu proizvoda, veličinu PCB-a, proizvodni kapacitet, izgled tvornice i zahtjeve procesa. Nakon što oprema stigne, ICT inženjeri mogu osigurati instalaciju, podešavanje stroja, postavljanje softvera, testiranje proizvodnje i obuku operatera. Za projekt HM520 Hanwha Pick and Place Machine obuka može uključivati punjenje hranilice, provjeru mlaznica, postavljanje programa, promjenu proizvodnje, dnevno održavanje i osnovno rješavanje problema. Također pomažemo klijentima da razumiju kako stroj za postavljanje radi s pisačem, SPI-jem, pećnicom za reflow, AOI i strojevima za rukovanje PCB-om. To čini cijelu liniju lakšom za rukovanje i lakšom za upravljanje.
| Povratne informacije kupaca
Mnogi kupci biraju ICT ne samo zbog opreme, već i zbog kompletne podrške iza opreme. Tijekom inozemnih projekata, kupci često hvale naše inženjere za jasnu komunikaciju, strpljivu obuku i praktično rješavanje problema. Također daju pozitivne povratne informacije o stabilnom radu stroja, pažljivom tvorničkom testiranju i čvrstom pakiranju za transport na velike udaljenosti. Za potpune projekte SMT linije, brza reakcija je posebno važna jer jedan mali problem može utjecati na cijeli raspored proizvodnje. ICT održava bliski kontakt s kupcem tijekom instalacije, testiranja i rane proizvodnje. Ovo kupcu daje više povjerenja prilikom pokretanja nove SMT tvornice ili nadogradnje postojeće proizvodne linije.
| Certifikati i standardi
ICT veliku pozornost posvećuje kvaliteti opreme, sigurnosti i kontroli proizvodnje. Naši strojevi i kompletna rješenja mogu podržati uobičajene zahtjeve certifikacije kao što su CE, RoHS, ISO9001 i srodni patentni dokumenti. Ovi certifikati pomažu kupcima da procijene sigurnost proizvoda, kontrolu proizvodnje i dugoročnu pouzdanost. Za SMT opremu, kvaliteta se ne odnosi samo na tijelo stroja. Također uključuje električni dizajn, stabilnost softvera, mehaničku strukturu, zapise testiranja, zaštitu pakiranja i usluge nakon prodaje. Prije otpreme, ICT provjerava rad stroja i priprema prikladno pakiranje za isporuku u inozemstvo. To pomaže smanjiti rizik transporta i daje kupcima pouzdaniji početak kada oprema stigne u njihovu tvornicu.
| O ICT tvrtki i tvornici
ICT je pružatelj tvorničkih rješenja za SMT na jednom mjestu s velikim iskustvom u opremi za SMT, DIP, premazivanje, doziranje, lemljenje, inspekciju i rukovanje PCB-om. Imamo vlastite timove za istraživanje i razvoj, proizvodnju, inženjering i usluge, a naša je tvrtka brzo rasla tijekom godina. Do sada je ICT opsluživao više od 1700 kupaca u više od 80 zemalja, pomažući mnogim tvornicama u izgradnji proizvodnih linija od nule do masovne proizvodnje. Naša tvornica slijedi stroga ispitivanja i procese upravljanja kvalitetom prije isporuke. Za kupce koji odaberu Hanwha HM520 PCB Chip Mounter ili kompletnu SMT liniju, ICT može osigurati odabir stroja, dizajn linije, instalaciju, obuku i dugoročnu tehničku podršku.
