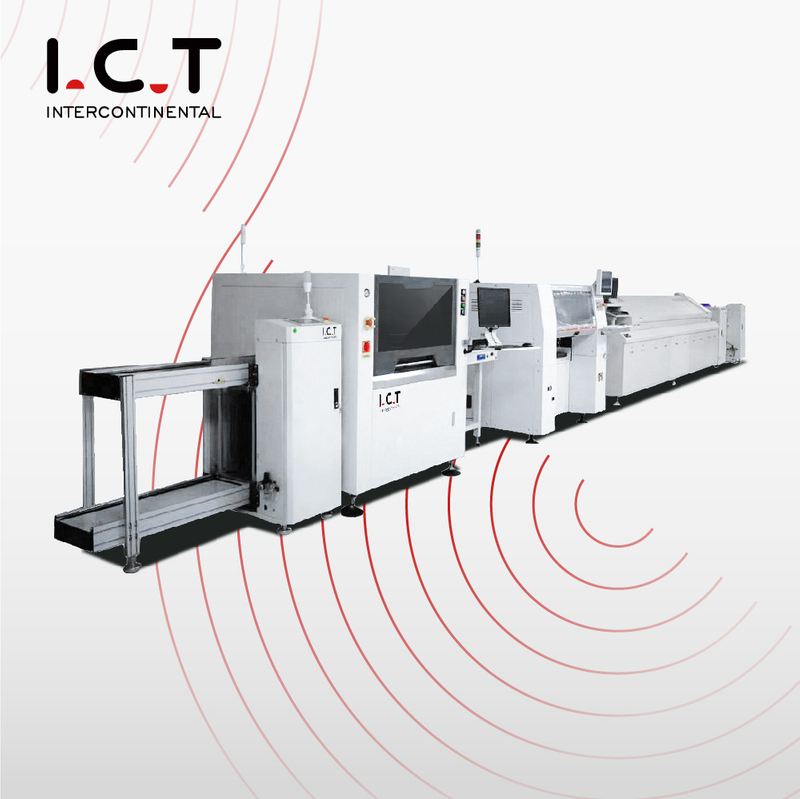

| Smart Mobile PCBA proizvodna linija
Proizvodna linija Smart Mobile PCBA tvrtke ICT dizajnirana je za proizvođače koji proizvode kompaktne elektroničke upravljačke ploče visoke gustoće koje se koriste u mobilnim i pametnim uređajima. Ovo rješenje kombinira SMT proizvodnu liniju velike brzine s inteligentnim sustavima za rukovanje materijalom i inspekciju kako bi se stvorila kompletna PCBA proizvodna linija. Naglasak je stavljen na stabilnost proizvodnje, ponovljivost i skalabilnost, a ne na izoliranu izvedbu stroja. Kao Smart PCBA proizvodna linija, podržava česta ažuriranja proizvoda i promjene dizajna uz održavanje kontrolirane izlazne kvalitete. ICT isporučuje proizvodnu liniju PCBA visoke kvalitete koja se usklađuje sa stvarnim tvorničkim tijekovima rada, pomažući proizvođačima u postizanju pouzdane masovne proizvodnje na konkurentnim tržištima mobilne elektronike.
| Značajka
Integrirana PCBA linijska struktura
Proizvodna linija Smart Mobile PCBA projektirana je kao objedinjeni proizvodni sustav u kojem svaka faza procesa radi pod koordiniranom kontrolom. Od utovara ploča do konačnog istovara, protok materijala je dizajniran da ostane kontinuiran i predvidljiv. Ova struktura smanjuje ručnu intervenciju dok podržava zahtjeve za visokom mješavinom i velikom količinom proizvodnje. Planiranje rasporeda daje prioritet učinkovitom korištenju prostora i logičkom pristupu operatera, omogućujući tvornicama skaliranje proizvodnje bez prerade cijele linije. Rezultat je uravnotežena PCBA proizvodna linija sposobna održavati stabilno taktno vrijeme u različitim aplikacijama mobilne elektronike.
Proces ispisa paste za lemljenje
Preciznost ispisa ključni je temelj za mobilne PCBA-e visoke gustoće. Odjeljak za ispis ove visokokvalitetne proizvodne linije PCBA konfiguriran je za isporuku dosljedne količine lemljenja i preciznog poravnanja preko finih rasporeda. Praćenje potpomognuto vidom omogućuje rano otkrivanje odstupanja ispisa, podržavajući stabilno postavljanje nizvodno. Automatizirano čišćenje šablona i upravljanje pastama pomažu u održavanju dosljednosti procesa tijekom produžene proizvodnje. Ovaj pristup osigurava pouzdanu početnu točku za brzu montažu dok istovremeno smanjuje rizik od latentnih grešaka u lemljenju u kompaktnim mobilnim dizajnima.
SMT postavljanje velike brzine
Sustavi postavljanja unutar Smart Mobile PCBA proizvodne linije optimizirani su za točnost, brzinu i prilagodljivost. Napredno vizualno poravnanje osigurava precizno pozicioniranje minijaturnih komponenti koje se obično nalaze u mobilnoj elektronici. Fleksibilne konfiguracije dodavača omogućuju brzu prilagodbu različitim strukturama BOM-a bez složenih mehaničkih promjena. Sustav održava dosljednost postavljanja čak i pri povišenim brzinama, podržavajući rad SMT proizvodne linije velike brzine uz očuvanje kvalitete. Optimizacija vođena softverom pomaže proizvođačima učinkovito upravljati čestim promjenama proizvoda unutar konfiguracije jedne linije.
Reflow kontrola lemljenja
Reflow lemljenjem upravlja se pažljivo kontroliranim toplinskim profiliranjem za podršku gustih rasporeda komponenti i osjetljivih mobilnih tiskanih ploča. Višezonska regulacija temperature omogućuje fino podešavanje za različite materijale ploča i vrste lemljenja. Sinkronizacija transportne trake osigurava dosljedno vrijeme zadržavanja, smanjujući toplinski stres i poboljšavajući pouzdanost spojeva. Ovo stabilno okruženje za lemljenje neprimjetno se integrira s postavljanjem uzvodno i nizvodno pregledom, održavajući neprekinuti protok kroz Smart PCBA proizvodnu liniju.
Inspekcija i provjera kvalitete
Inspekcija je ugrađena izravno u tijek proizvodnje kako bi se omogućila neposredna vidljivost kvalitete montaže. Automatizirani sustavi optičke inspekcije provjeravaju točnost postavljanja, integritet lemljenih spojeva i polaritet nakon reflowa. Inspekcijski podaci povezani su s prethodnim procesima, omogućujući brze korektivne radnje i kontinuirano poboljšanje procesa. Ovaj pristup kvaliteti zatvorene petlje podržava dosljedan izlaz i pomaže proizvođačima da održe visoke razine prinosa na različitim mobilnim PCBA proizvodima.
| Specifikacija
| Kategorija | Projekti | Detalji |
|---|---|---|
| Zahtjevi tvorničkog izgleda | Tvornički raspored zračnog kruga | Upotrijebite tvornički izvor zraka ili odvojeni stroj za komprimirani zrak bez ulja. Tlak bi trebao biti veći od 7 kg/cm². |
| Tvornički električni raspored | Jednofazni AC220 (220±10%, 50/60Hz) Trofazni AC 380V (380±10%, 50/60Hz) | |
| Tvornički raspored ispušnih plinova | Minimalna brzina protoka ispušnog kanala je 500 kubičnih stopa u minuti (14,15 m³/min) | |
| Raspored tvorničke rasvjete | Idealno osvjetljenje u tvornici je 800~1200LUX, barem ne manje od 300LUX. | |
| Raspored tvorničke temperature | Temperatura okoline u proizvodnoj radionici je 23±3°C, općenito 17~28°C, a relativna vlažnost je 45%~70%RH. | |
| Priprema materijala | BOM popis | Navedite sve dijelove i količine potrebne za montažu proizvodne linije PCBA. |
| CAD datoteka | Datoteka digitalnog dizajna za planiranje izgleda PCB-a i postavljanje stroja. | |
| Gerberova datoteka | Standardna datoteka za izradu PCB-a i šablone za ispis. | |
| Pasta za lemljenje | Materijal nanesen na jastučiće prije stavljanja komponenti u pisač. | |
| Materijali SMD komponenti | Dijelovi za površinsku montažu kao što su čipovi i otpornici za postavljanje. | |
| Industrijski alkohol | Koristi se za čišćenje ploča i šablona tijekom procesa postavljanja. | |
| Spojni pojas | Traka za spajanje hranilica bez zaustavljanja strune. | |
| Šablona | Metalni lim s rupama za točan ispis paste za lemljenje. |
| Popis SMT linijske opreme
ICT čini pravu proizvodnu liniju PCBA visoke kvalitete. Vakuumski utovarivač čisti dasku. Automatski pisač ispravno zalijepi. Placer set chip true. Mnogo zona reflow tvrdo lemi. Dobar AOI pronalazi sve loše. Linija ostani čvrsta. Prinos visok. Niska cijena. Nema igre. Učinite svjetlo za zdravlje automobila za naporan rad. Daska spremna za stvarni svijet. Vraćamo se puni.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje/ Montaža naljepnica /Inkjet pisač |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| Laserski PCB stroj za usmjeravanje | Izrežite PCBA u konačni proizvod |
| Videozapis o uspjehu korisnika
U Sjedinjenim Američkim Državama ICT je isporučio integriranu SMT proizvodnu liniju zajedno s konformnom linijom za nanošenje premaza i stvrdnjavanje za proizvođača koji proizvodi USB module za punjenje zrakoplovnih sjedala. Projekt je bio usmjeren na uspostavu kontroliranog i sljedivog proizvodnog okruženja prikladnog za elektroniku u zrakoplovnoj kabini. Automatizirani ispis paste za lemljenje, platforme visoke preciznosti za postavljanje, prijenosni transporteri pod kutom, stabilno lemljenje reflowom, selektivna primjena premaza i kontrolirano stvrdnjavanje kombinirani su u jedinstven tijek rada. ICT inženjeri podržali su postavljanje sustava i pripremu proizvodnje na licu mjesta, omogućujući kupcu postizanje dosljednih proizvodnih performansi elektroničkih sklopova kritičnih za sigurnost.
| Servis i podrška u obuci
ICT pruža strukturiranu uslugu i tehničku podršku kako bi korisnicima pomogao učinkovito upravljati svojom proizvodnom linijom Smart Mobile PCBA. Aktivnosti podrške usmjerene su na stvarne uvjete proizvodnje, uključujući postavljanje procesa, rad opreme i svakodnevnu koordinaciju proizvodnje. Obuka naglašava razumijevanje logike proizvodnje i interakcije automatizacije, a ne izoliranih funkcija stroja. Osigurana je jasna dokumentacija i standardizirane operativne smjernice za podršku internom razvoju tima, omogućujući klijentima održavanje stabilne proizvodnje i samostalno upravljanje kontinuiranom optimizacijom procesa.
| Povratne informacije kupca
Kupci koji rade s ICT-om često prepoznaju stabilnost i praktičnost isporučenih PCBA proizvodnih rješenja. Povratne informacije ističu glatko puštanje linije u pogon, predvidljivo ponašanje procesa i dosljednu kvalitetu izlaza u različitim serijama proizvoda. U primjenama zrakoplovne elektronike kao što su USB moduli napajanja sjedala zrakoplova, proizvođači izvješćuju o poboljšanoj kontroli kvalitete lemljenja i dosljednosti pregleda. Proizvodna linija Smart Mobile PCBA cijenjena je jer podržava pouzdanu masovnu proizvodnju bez uvođenja nepotrebne operativne složenosti.
| Certifikati i standardi
ICT dizajnira PCBA proizvodna rješenja u skladu s široko priznatim međunarodnim standardima proizvodnje i kvalitete. Integracija opreme podržava sljedivost, kontrolu procesa i usklađenost inspekcije tijekom cijelog tijeka proizvodnje. Od ispisa paste za lemljenje do završne inspekcije, svaka faza je konfigurirana da ispuni očekivanja industrije za pouzdanost i dosljednost. Ovaj pristup koji se temelji na standardima pomaže proizvođačima u postizanju usklađenosti uz održavanje učinkovitih, visokokvalitetnih PCBA proizvodnih operacija.
| O ICT tvrtki i tvornici
ICT je globalni pružatelj rješenja za proizvodnju elektronike, specijaliziran za SMT, PCBA, montažu, inspekciju i sustave automatizacije. S namjenskim proizvodnim pogonima i iskusnim inženjerskim timom, ICT podržava kupce u sektorima mobilne elektronike, rasvjete, zrakoplovstva i industrije. Tvrtka se fokusira na isporuku sustava spremnih za proizvodnju utemeljenih na stvarnom tvorničkom iskustvu. Naglašavanjem pouzdanosti, fleksibilnosti i dugoročnog partnerstva, ICT pomaže proizvođačima izgraditi održive proizvodne sposobnosti koje podržavaju budući rast.
