ICT-L10
I.C.T
| Napredni smt reflow stroj za lemljenje
Serija Lyra prednjači u smt reflow lemljenju za SMT montažu. Inovativna struktura pruža neusporedivu toplinu i kontrolu. PC plus Siemens PLC održava preciznost od 0,7°C za pouzdanost. Premium moduli optimiziraju razmak zona za jednoliku temperaturu i konzistenciju. Windows platforma nudi kinesko-englesko prebacivanje, sigurnost lozinkom, zapisnike operacija, analizu krivulje, virtualnu simulaciju, samodijagnozu, praćenje procesa, automatsko stvaranje dokumenata i dinamički prikaz transporta. Novi dio za hlađenje brzo i jednostavno prilagođava nagibe. Zaštitne mjere neovisne treće strane povećavaju sigurnost. U skladu s CE, CCC, UL normama. Motori s inverterskim pogonom prilagođavaju vrući zrak za procese bez olova u konvekcijskoj peći za reflow e-therm za lemljenje. Rad bez plina, motorizirano podizanje poklopca sa sigurnosnom potporom. Visokokvalitetne uvozne komponente osiguravaju dugovječnost i minimalno održavanje. Dodatno upravljanje protokom održava čistoću unutrašnjosti. Transportna traka zatvorenog kruga jamči preciznost. Dodaci uključuju središnju podršku, dvije trake, vanjsko hlađenje vodom. Ovo smt reflow lemljenje učinkovito odgovara različitim zahtjevima za lemljenje.
| Značajka
SMT reflow lemljenje koristi PC-Siemens PLC combo za 0,7°C točnosti. To daje više od 99,99% stabilnosti, eliminirajući nedostatke lemljenja. Značajke uključuju snimanje punog rada, mjerenje temperaturne krivulje, alate za analizu, virtualnu simulaciju procesa, automatsko otkrivanje greške, praćenje u stvarnom vremenu, generiranje dokumenata i dinamički prikaz podloge. Dvojezično sučelje pojednostavljuje korištenje. Upravljanje lozinkom osigurava parametre. Samodijagnostika sprječava probleme. Pouzdano obrađuje složene recepte bez olova. Konzistencija serije poboljšava prinos. Značajno smanjuje preradu. Idealno za proizvodnju velikih količina. Korisnici stječu povjerenje u rezultate. transportna traka za lemljenje konvekcijska reflow pećnica e-therm ističe se čvrstom kontrolom. Dodatni slojevi poput alarma za previsoku temperaturu dodaju sigurnost. Sustav se neprimjetno prilagođava različitim vrstama ploča.
Učinkovit sustav grijanja
Vodeće grijaće jedinice u smt reflow lemljenju stvaraju idealne intervale zona. To osigurava vrhunsku ujednačenost i ponovljivost. Podržava više tehnika bez olova. Neovisni inverterski motori prilagođavaju frekvencije po procesu. Interno-vanjsko odvajanje produljuje vijek trajanja opreme. Minimalni otvori na tijelu povećavaju brtvljenje. Dušična osnova proširuje procesni prozor preko 700 mm. Reciklira plin na ulazu-izlazu za nisku potrošnju. Kisik ostaje minimalan. Pune zone od predgrijanja do hlađenja koriste dušik po izboru. Kondenzator osigurava cirkulaciju. Zadovoljava IPC-7530, JEDEC J-STD-020C. Energetski učinkovit rad. Brtve drže godine izvedbe. transportna traka za lemljenje konvekcijska reflow pećnica e-therm zagrijava ravnomjerno bez mrlja. Dizajn dugoročno smanjuje gubitak dušika.
Brzina zatvorene petlje u smt bravama za lemljenje reflowom do točnosti ±2 mm/min. PCB putuje glatko bez varijacija. Središnja potpora i dvostruki prijenos osiguravaju čvrstoću. Opcija vanjskog vodenog hlađenja poboljšava kontrolu. Nulti izvor plina olakšava instalaciju. Motorizirani poklopac peći uključuje sigurnosnu šipku. Uvezeni glavni dijelovi jamče tihi, izdržljivi rad. Održavanje bez alata smanjuje zastoje. Redovita upozorenja za ekonomske funkcije. Uključeno otkrivanje abnormalnosti grijača. Transport se prikazuje dinamički. Pouzdano podnosi produžene vožnje. Odgovara različitim veličinama tiskanih ploča. Povećava ukupnu učinkovitost linije. Smanjuje pogreške u prijenosu. transportna traka za lemljenje konvekcijska reflow pećnica e-therm održava stabilan protok. Dvostruke trake sprječavaju neusklađenost. Sustav opcijski integrira centralnu podršku.
| Specifikacija SMT reflow pećnice
Model | L8 | L10 |
Dimenzija (D*Š*V)mm | 5000x1300x1530 | 5800x1300x1530 |
Težina | cca. 2100KG | cca. 2315 KG |
Broj zona grijanja | Gore8/Dolje8 | Gore 10/Dolje 10 |
Duljina zona grijanja | 3110 mm | 3892 mm |
Podešavanje širine tračnice | Ručno podešavanje (opcija: automatsko) | |
Volumen ispušnih plinova | 10M3/min*2 Ispuh | |
Upravljački sustav | PLC+računalo | |
Metoda kontrole temperature | PID + SSR | |
Agent prijenosa | Lanac + Mrežica | |
Potrebno električno napajanje | 5-žilni sustav 3P, N, PE 380 VAC ± 5%, 50 Hz. Ostali naponi na upit | |
Snaga za zagrijavanje | 64KW | 80KW |
Potrošnja energije | 10KW | 12KW |
Vrijeme zagrijavanja | Otprilike 25 minuta | |
Temp. Raspon postavki | Sobna temperatura-- 300°C | |
Visina transportne trake | 900+/-20 mm | |
Raspon brzine pokretne trake | 300~2000 mm/mi | |
Fiksna strana tračnice | Prednji fiksni (Opcija: stražnji fiksni) | |
Metoda hlađenja | Motor s prisilnim zrakom i ventilator (standardno) | |
| Popis SMT linijske opreme

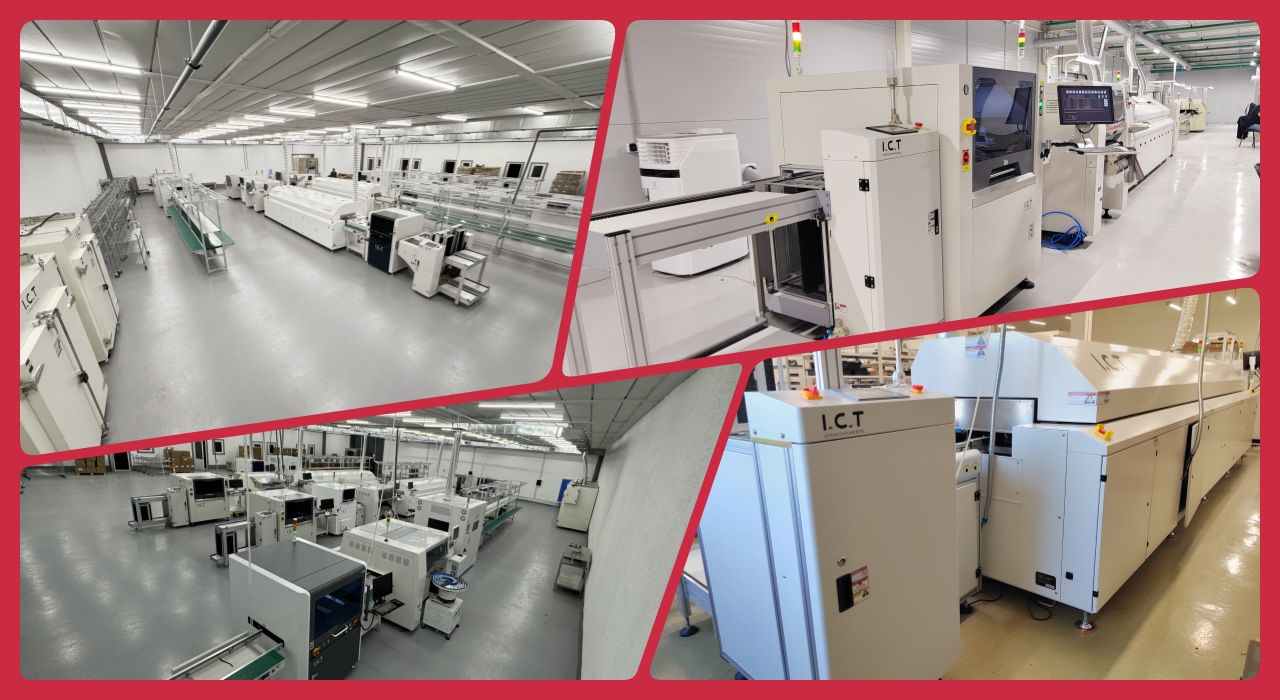

Naš kupac iz Uzbekistana obišao je ICT tvornicu kako bi provjerio svoju potpunu kupnju SMT postavki. Ispitali su jedinicu L10, koja je po mogućnostima slična našem smt reflow lemljenju. Linija sadrži DECAN S1 postavljač, 5151 pisač, AOI AI-5146, NG/OK rukovatelje, transportne trake, mješalicu za pastu, rashladni ormar. Dosljedna kvaliteta lemljenja isticala se na svim pločama. Oprema je cijelo vrijeme radila besprijekorno. Naši stručnjaci ponudili su stručno vodstvo i demonstracije. Klijent cijeni pouzdana, vrhunska SMT rješenja iz ICT-a Posjetite ojačano partnerstvo za stalnu suradnju. Konvekcijska reflow pećnica za lemljenje e-therm pouzdano je isporučila jednolike spojeve. Povratne informacije istaknule su glatku integraciju i performanse.
| Videozapis o uspjehu korisnika
ICT pruža sveobuhvatnu pomoć za smt reflow lemljenje. Uključuje instalaciju na licu mjesta, redovno održavanje, tehničku podršku, obuku operatera. Inženjeri brzo odgovaraju na upite. Optimizacija procesa prilagođava se proizvodnim smjenama. Daljinska dijagnostika brzo rješava većinu problema. Brza opskrba rezervnim dijelovima diljem svijeta. Globalna mreža osigurava lokalnu pomoć. Obuka pokriva rad, rješavanje problema, sigurnost. Nadogradnje uključuju najnovije značajke. Dostupna potpuna dokumentacija i videozapisi. Paketi usluga odgovaraju svim ljestvicama. To jamči neprekinutu upotrebu konvekcijske reflow peći e-therm za lemljenje. Korisnici nemaju nikakvih problema. Redoviti pregledi sprječavaju probleme. Stručnost gradi korisničku kompetenciju.
| Stručno osposobljavanje i podrška
Korisnici pohvaljuju inženjere za brza, vješta rješenja izazova. smt reflow lemljenje hvaljeno zbog dugotrajne pouzdanosti i minimalnih grešaka. Sigurno pakiranje osigurava sigurnu globalnu dostavu. Trenutačni odgovori na zabrinutosti potiču lojalnost. Detaljne upute na licu mjesta pojednostavljuju pokretanje. Oprema održava izvrsnost tijekom vremena. transportna traka za lemljenje konvekcijska reflow pećnica e-therm hvaljen za dosljedne savršene rezultate lemljenja. Sveukupno zadovoljstvo pokreće ponovni posao.
| Pohvale kupaca
SMT reflow lemljenje certificirano s CE, RoHS, ISO9001 za usklađenost. Patenti osiguravaju inovativne tehnologije. U potpunosti ispunjava zahtjeve CCC, UL. Višestruke zaštite potvrđuju siguran rad. Strogi standardi podržavaju odgovornost prema okolišu. Svaka jedinica prolazi kroz temeljito testiranje.
| Naš certifikat
ICT provodi unutarnje istraživanje i razvoj i proizvodnju u pogonu od 12000 m². Zapošljava 89 djelatnika uključujući 20 inženjera. Brzo širenje od osnivanja 2012. Opslužuje 1600+ klijenata u 72 zemlje. Provodi stroge protokole inspekcije. Sveobuhvatni sustav kvalitete nadzire proizvodnju. Podržava potpuna SMT rješenja sa smt reflow lemljenjem.
| O ICT-u i našoj tvornici
ICT ima vlastito istraživanje i razvoj i proizvodnju u tvornici od 12000 m². Više od 89 zaposlenika uključuje 20 inženjera. Brzo rastemo od 2012. Opslužujemo 1600+ kupaca u 72 zemlje. Stroga detekcija provjerava kvalitetu. Potpuni sustav upravljanja kontrolira procese. Ovo pokriva SMT linije s PCB pećnicom za reflow lemljenje.
