Odabir SMT proizvodne linije za proizvodnju LED rasvjete nije samo kupnja opreme – to je dugoročna proizvodna odluka koja izravno utječe na pouzdanost proizvoda, postojanost svjetla i operativne troškove.
Mnogi proizvođači LED dioda u početku pretpostavljaju da je sklapanje LED PCB jednostavnije od potrošačke elektronike zbog relativno male raznolikosti komponenti. U stvarnosti, LED rasvjeta predstavlja jedinstven skup izazova: dugačke i tanke PCB ploče, stroge toplinske zahtjeve, osjetljivost na konzistenciju lemljenja i velika očekivanja za dugoročnu stabilnost. Loše konfigurirana SMT linija može raditi prihvatljivo u ranoj proizvodnji, ali postupno dovodi do odstupanja u boji, preranog slabljenja svjetlosti ili povećanja stope prerade nakon mjeseci rada.
Ovaj članak pruža praktičan, inženjerski orijentiran vodič za odabir prave SMT proizvodne linije za proizvodnju LED rasvjete—usmjeren na stabilnost, dosljednost, skalabilnost i kontrolu troškova, a ne samo na brzinu.
Za proizvođače koji planiraju dugoročni rast, odabir prave konfiguracije LED SMT proizvodne linije ne odnosi se samo na trenutne ciljeve proizvodnje, već i na osiguranje stabilne kvalitete, dosljedne izvedbe i skalabilnosti za buduće nadogradnje proizvoda.

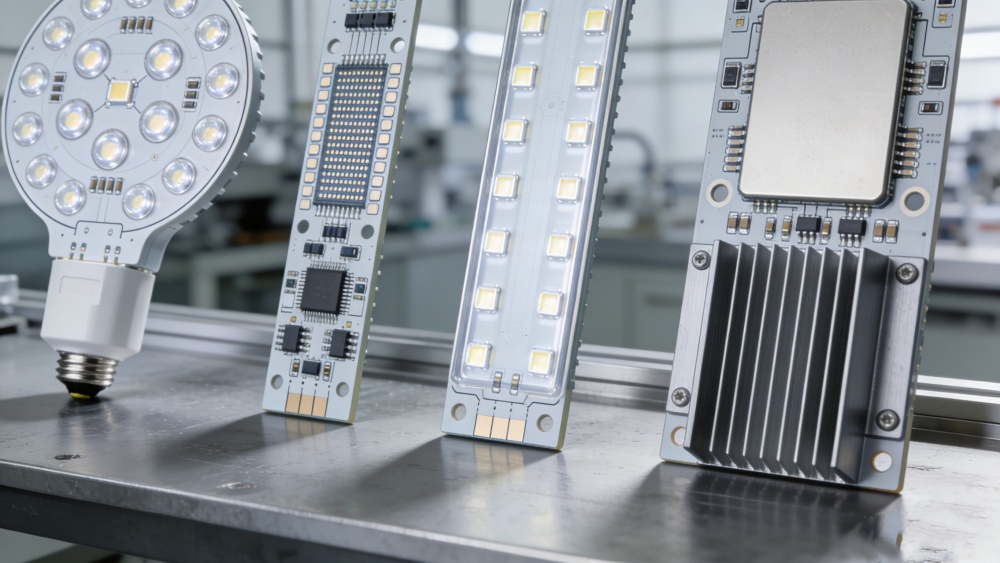

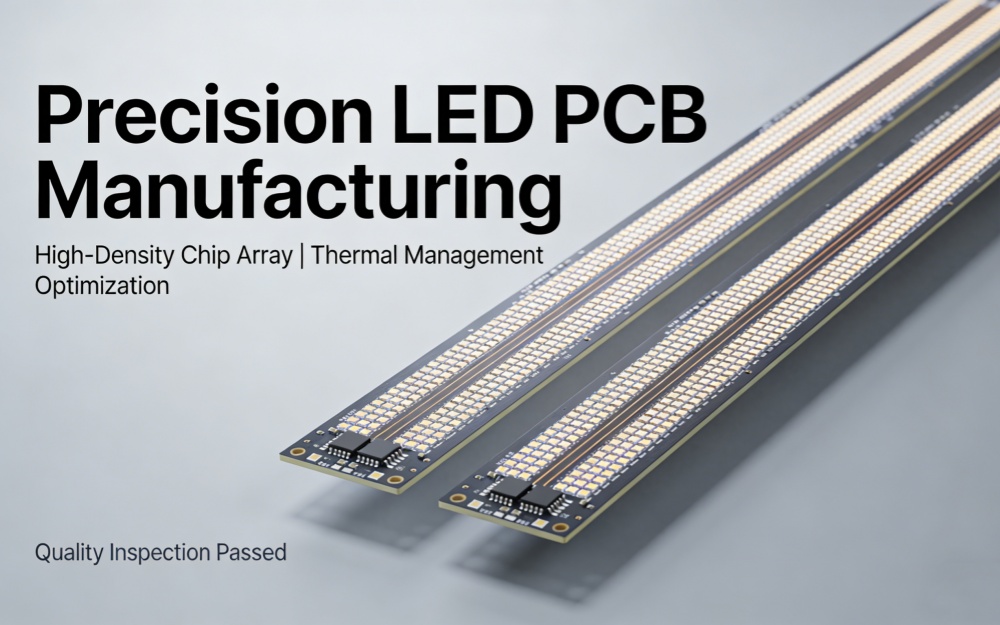

Za razliku od pametnih telefona ili kompaktne potrošačke elektronike, LED rasvjetni proizvodi često koriste duge, uske i relativno tanke tiskane ploče. Linearna svjetla, panelna svjetla i vanjske svjetiljke obično premašuju standardne PCB duljine i sklone su savijanju tijekom toplinskih procesa.
Ove karakteristike postavljaju veće zahtjeve prema:
Podrška ploče tijekom ispisa i postavljanja
Širina transportne trake i transportna stabilnost
Toplinska jednolikost tijekom reflow lemljenja
Ignoriranje ovih čimbenika može rezultirati naprezanjem lemljenih spojeva, neravnomjernim zagrijavanjem i postupnim problemima s pouzdanošću koje je teško otkriti tijekom početnog pregleda.
PCB za LED rasvjetu obično se sastoji od:
Velike količine LED čipova
Otpornici i kondenzatori u uzorcima koji se ponavljaju
Ograničena raznolikost paketa u usporedbi s pametnim telefonima ili nosivim uređajima
Dok se izgled čini jednostavnim, izazov leži u održavanju dosljednosti postavljanja i lemljenja na tisuće—ili milijune—identičnih komponenti. Manje varijacije u volumenu lema ili pritisku postavljanja mogu se akumulirati u vidljivu nedosljednost svjetline na gotovim proizvodima.
Za LED proizvodnju, ponovljivost i kontrola procesa bitniji su od ekstremne brzine postavljanja.
Učinkovitost LED-a izravno je povezana s kvalitetom lemljenih spojeva i toplinskim ponašanjem. Loše lemljenje može dovesti do:
Povećana temperatura spoja
Brža amortizacija lumena
Promjena boje tijekom vremena
Za razliku od kratkotrajnih potrošačkih proizvoda, očekuje se da LED rasvjeta pouzdano radi godinama. Odluke SMT-a donesene tijekom konfiguracije linije imat će izravan utjecaj na učinak na terenu dugo nakon početka proizvodnje.
U praksi, SMT rješenja za proizvodnju LED rasvjete moraju se prilagoditi strukturi proizvoda, veličini PCB-a i toplinskim zahtjevima, a ne pristupu koji odgovara svima.
LED žarulje i cijevi obično su proizvodi velike količine s umjerenim veličinama PCB-a. Ključni prioriteti SMT-a uključuju:
Stabilan ispis za dosljednu količinu lema
Pouzdan položaj pri umjerenim brzinama
Postupci reflowa usmjereni su na ravnomjerno zagrijavanje, a ne na maksimalnu propusnost
Za ove aplikacije, dobro uravnotežena SMT linija koja naglašava vrijeme neprekidnog rada i prinos često daje bolji ROI od konfiguracija ultra velike brzine.
Panelne svjetiljke i linearne svjetiljke unose dodatnu složenost zbog duljine ploče i mehaničkog naprezanja. SMT linije za ove proizvode trebaju naglasiti:
Poboljšana PCB podrška tijekom ispisa i postavljanja
Transporteri dizajnirani za rukovanje dugim pločama
Reflow pećnice s dokazanom ujednačenošću temperature na širokim i dugim PCB pločama
Neadekvatno rukovanje ili neravnomjerno zagrijavanje mogu uzrokovati suptilan zamor lemljenih spojeva koji se pojavljuje tek nakon duljeg rada.
LED proizvodi velike snage i vanjski LED proizvodi zahtijevaju najveću pouzdanost lemljenja. Ove aplikacije često zahtijevaju:
Stroga kontrola toplinskog profila
Dodatna okruženja ponovnog protoka dušika
Konzervativne margine procesa kako bi se osigurala dugoročna trajnost
U takvim slučajevima, ulaganje u toplinsku stabilnost i kontrolu procesa unaprijed znatno smanjuje kasnije troškove jamstva i održavanja.

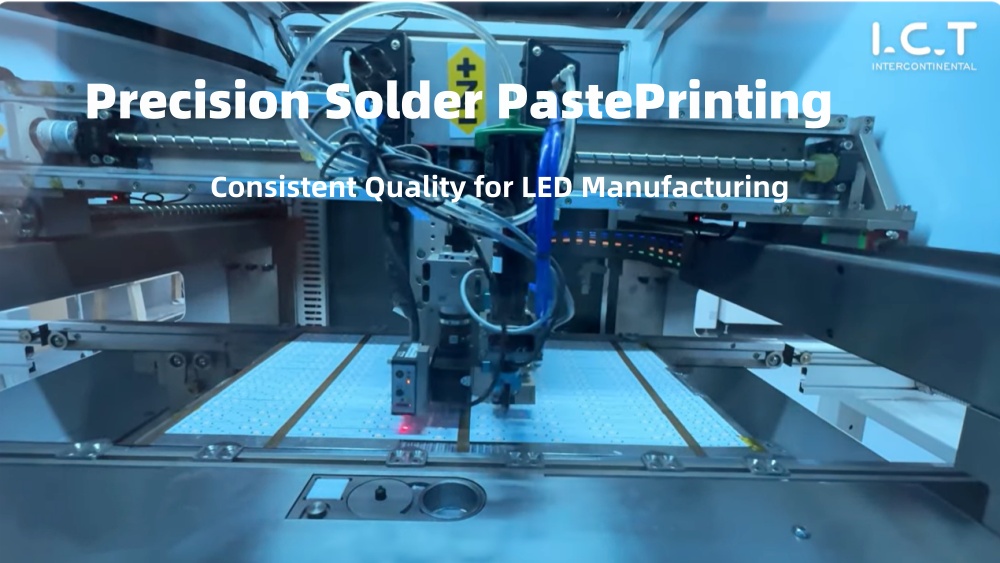

Ispis paste za lemljenje početna je točka LED SMT kvalitete. Uobičajeni izazovi uključuju:
Nejednaka količina lemljenja na velikim LED pločama
Pasta se slegla ili nedovoljno oslobađa na dugim pločama
Varijacije uzrokovane nedosljednom podrškom ploče
Čak i manja odstupanja volumena lemljenja mogu dovesti do nagiba LED-a, nedovoljne disipacije topline ili dugoročnih problema s pouzdanošću.
Prilikom odabira pisača s pastom za lemljenje za proizvodnju LED-a, prednost treba dati:
Stabilan okvir i ponovljivo poravnanje
Učinkovita potpora ploče s donje strane za duge tiskane ploče
Konzistentan pritisak brisača po cijelom području ispisa
Brzina je rijetko ograničavajući faktor. Malo sporiji, ali stabilniji pisač često daje vrhunske dugoročne rezultate u LED proizvodnji.
Inspekcija paste za lemljenje (SPI) nije obavezna za svaku tvornicu LED dioda, ali postaje sve vrijednija kada:
Proizvodnja srednjih do velikih količina
Proizvodnja LED proizvoda velike snage ili za izvoz
Borba s nedostacima povezanim s lemljenjem ili nedosljednošću svjetline
SPI omogućuje rano otkrivanje varijacije volumena lema prije postavljanja i reflowa pojača problem.

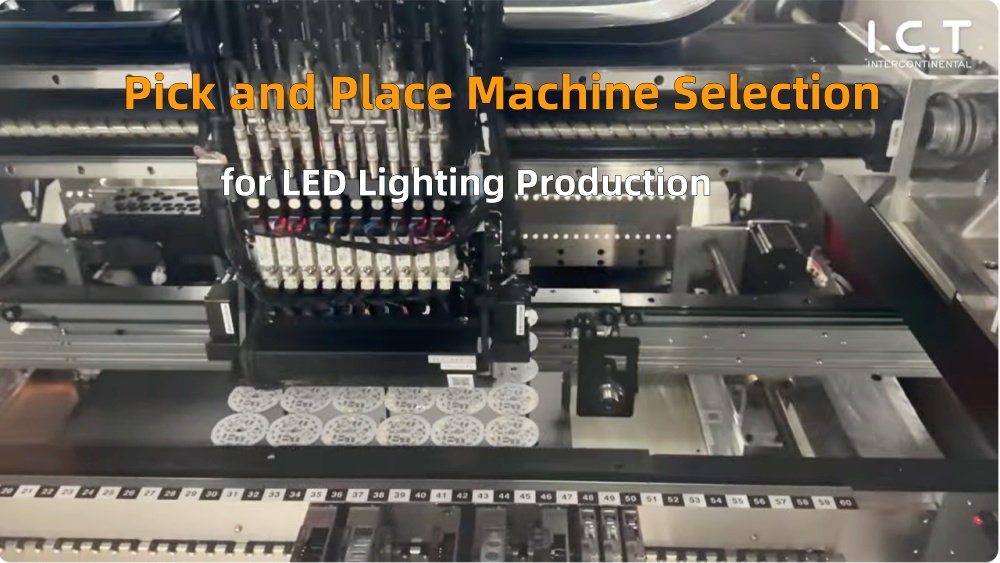

LED komponente su osjetljive na mehanička opterećenja. Pretjerana sila postavljanja može oštetiti čipove iznutra bez vidljivih oštećenja tijekom AOI.
Ključna razmatranja uključuju:
Podesiva kontrola sile postavljanja
Stabilno poravnanje mlaznice
Konzistentno ponašanje postavljanja kroz duge proizvodne serije
Za LED SMT, nježno i ponovljivo postavljanje često nadmašuje vršnu brzinu postavljanja.
Dok se visoke CPH brojke mogu činiti privlačnima, LED proizvodnja ima više koristi od:
Stabilna točnost postavljanja tijekom vremena
Minimalno pomicanje tijekom dugih proizvodnih smjena
Niske stope grešaka umjesto maksimalne proizvodnje
Stroj koji radi malo sporije, ali dosljedno često daje veću učinkovitu produktivnost zbog smanjene prerade.
Mnoge LED ploče kombiniraju LED čipove sa standardnim otpornicima, kondenzatorima ili konektorima. Sustavi odabira i postavljanja trebali bi:
Lako upravljajte mješovitim veličinama komponenti
Podržava brze promjene programa za različite varijante proizvoda
Održavajte točnost bez čestih ponovnih kalibracija
Fleksibilnost postaje sve važnija kako se linije LED proizvoda diverzificiraju.

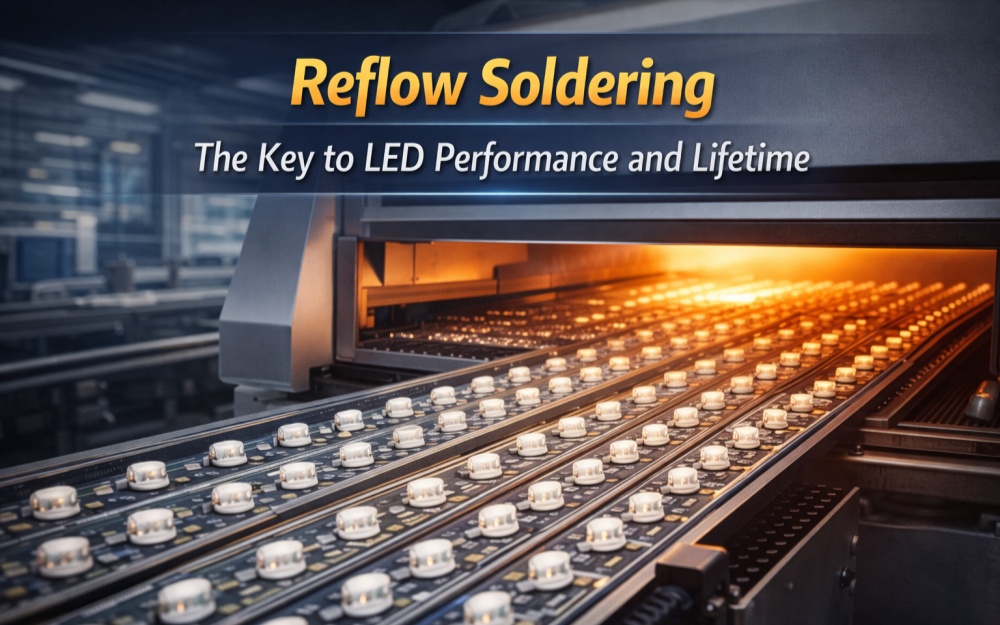

Reflow lemljenje najkritičniji je proces za pouzdanost LED dioda. Uobičajeni izazovi uključuju:
Neravnomjerno zagrijavanje dugih PCB ploča
Nedosljedne temperature namakanja i vršne temperature
Pretjerano toplinsko naprezanje dovodi do zamora lemljenja
Stabilan i ponovljiv toplinski profil neophodan je za dosljedan izlaz svjetla i dug radni vijek.
Reflow dušika može ponuditi prednosti za određene LED primjene:
Smanjena oksidacija
Poboljšano vlaženje lemljenja
Dosljednije formiranje zglobova
Međutim, to također povećava operativne troškove. Za mnoge standardne LED proizvode dovoljan je dobro kontrolirani proces refluksa zraka. Dušik je obično opravdan za proizvodnju LED-a velike snage ili vrhunske kvalitete.
Za duge LED ploče, dizajn reflow peći postaje kritičan. Ključni čimbenici uključuju:
Odgovarajuća duljina zone grijanja
Dizajn stabilnog protoka zraka
Dokazana ujednačenost temperature po širini i duljini ploče
Kratkoročni rezultati ispitivanja mogu se činiti prihvatljivima, ali dugoročna dosljednost određuje stvarni uspjeh u proizvodnji.
LED SMT nedostaci razlikuju se od onih u gustoj potrošačkoj elektronici. Tipični problemi uključuju:
LED neusklađenost ili nagib
Nedovoljno ili previše lema
Pogreške polariteta
Nedostaju komponente
Strategije inspekcije trebale bi biti prilagođene tim vrstama nedostataka, a ne općim zahtjevima PCB-a visoke gustoće.

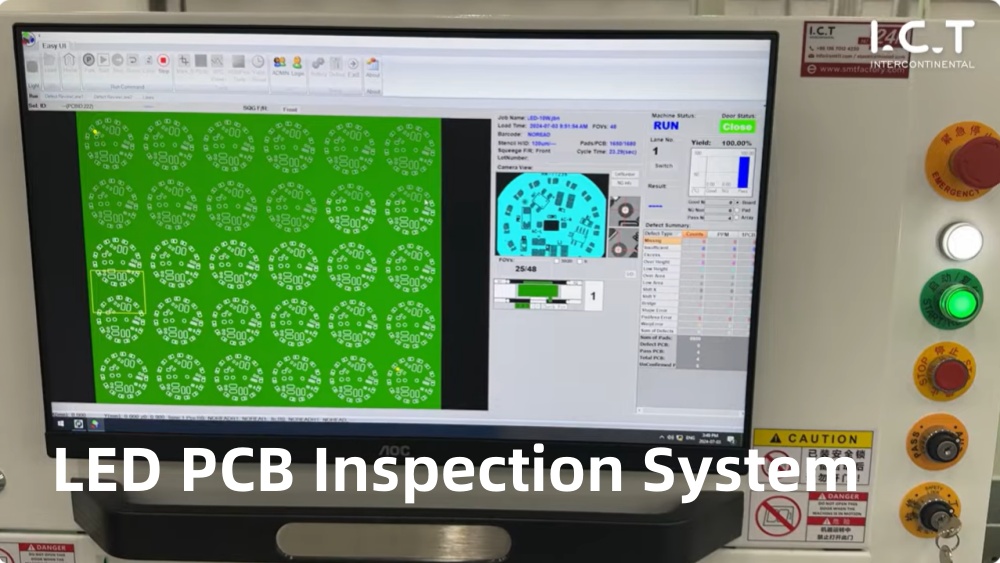

Automatizirana optička inspekcija (AOI) naširoko se koristi u LED SMT linijama. Učinkovite postavke AOI usmjerene su na:
Točnost LED položaja
Oblik lemljenog spoja umjesto otkrivanja mikrodefekata
Velika brzina pregleda bez nepotrebne složenosti
Pretjerano složeno AOI programiranje često povećava troškove bez poboljšanja prinosa.
Ne treba svaka tvornica LED-a potpunu SPI i AOI pokrivenost od prvog dana. Praktičan pristup je:
Počnite s AOI za postavljanje i kontrolu polariteta
Uvedite SPI kako se zahtjevi za volumenom ili kvalitetom povećavaju
Ulaganje u inspekciju trebalo bi rasti zajedno s opsegom proizvodnje i očekivanjima kupaca.
Mnogi proizvođači LED dioda počinju s jednom SMT linijom. Ključno je osigurati da početna konfiguracija:
Ne ograničava buduće širenje
Omogućuje glatku integraciju dodatne opreme
Izbjegava rano zastarijevanje
Modularno planiranje smanjuje rizik i štiti kapitalna ulaganja.
U LED SMT linijama, određena oprema ima koristi od viših početnih specifikacija:
Reflow pećnice sa stabilnim toplinskim učinkom
Pisači visoke mehaničke stabilnosti
Transportni sustavi sposobni za rukovanje dužim pločama
Ostali elementi, poput dubine inspekcije ili brzine postavljanja, često se kasnije mogu nadograditi.
Prevelika specifikacija opreme može biti jednako problematična kao i nedovoljno ulaganje. Uobičajene pogreške uključuju:
Kupnja prekomjerne brzine za jednostavne LED rasporede
Ulaganje u inspekciju iznad stvarnih potreba
Kopiranje SMT konfiguracija pametnog telefona bez podešavanja
Uravnoteženo planiranje osigurava optimalne troškove i performanse tijekom cijelog životnog ciklusa proizvoda.
Neke ponavljajuće pogreške uključuju:
Brzina je prioritet ispred stabilnosti
Podcjenjivanje utjecaja toplinske konzistencije
Ignoriranje dugih izazova rukovanja tiskanim pločama
Tretiranje LED SMT-a kao identičnog sklopa potrošačke elektronike
Rano izbjegavanje ovih pogrešaka štedi kasnije značajne troškove i operativni stres.
Odabir prave SMT proizvodne linije za proizvodnju LED rasvjete zahtijeva promjenu načina razmišljanja. Uspjeh nije definiran maksimalnom brzinom ili najnižim početnim troškom, već dugoročnom dosljednošću, pouzdanošću i skalabilnošću.
Dobro dizajnirana LED SMT linija pruža:
Stabilna kvaliteta lemljenja
Konzistentna svjetlosna izvedba
Manji rizik prerade i jamstva
Održivi rast proizvodnje
Usredotočujući se na stvarne zahtjeve procesa, a ne na glavne specifikacije, proizvođači LED dioda mogu izgraditi SMT proizvodne linije koje s povjerenjem podržavaju i trenutne potrebe i buduće širenje.
