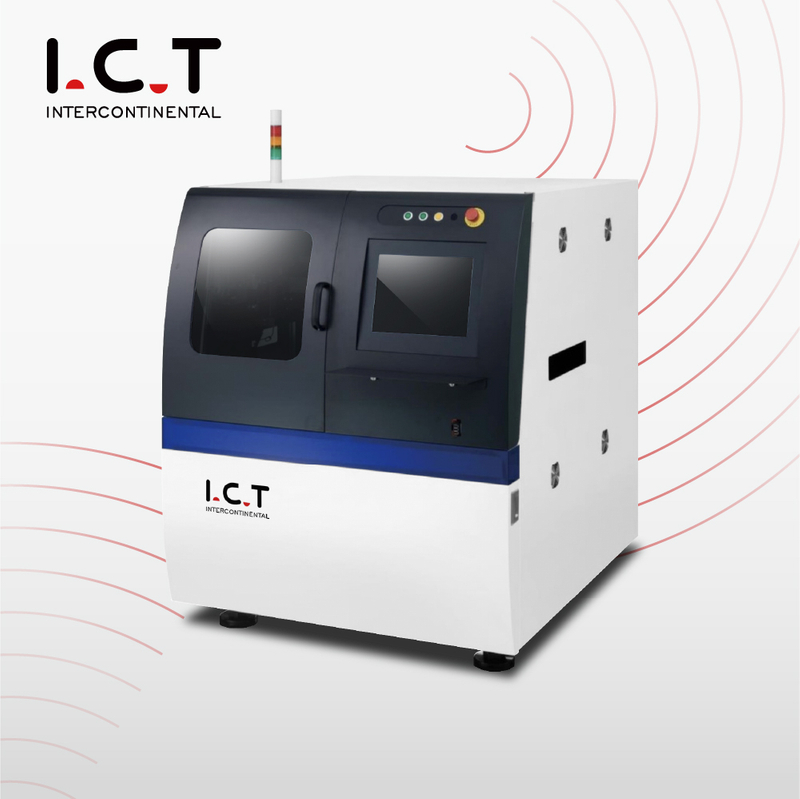

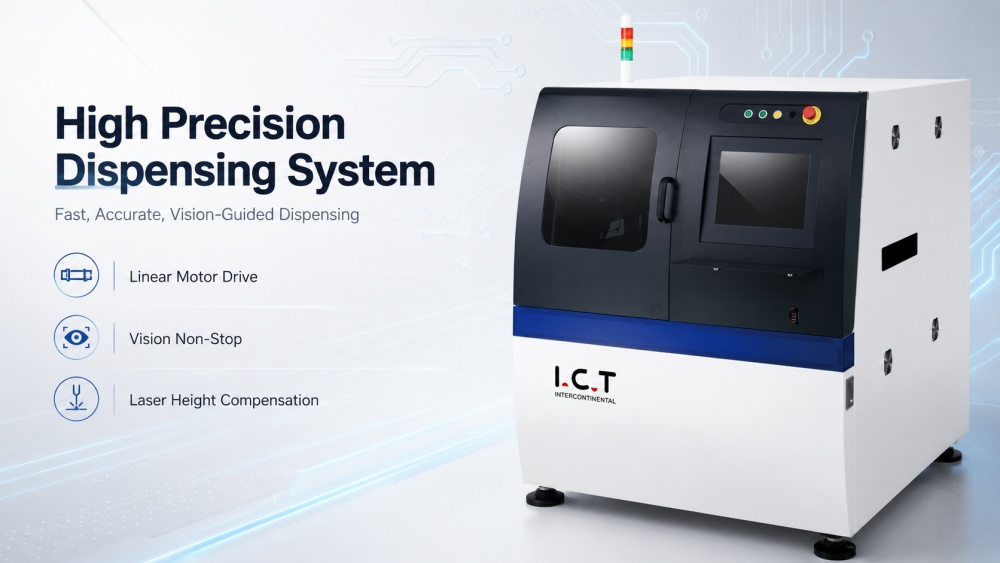

| Visoko precizni stroj za doziranje paste za lemljenje
ICT stroj za doziranje paste za lemljenje dizajniran je za mikrovolumensku, brzu i preciznu SMT proizvodnju. Podržava pakete poluvodiča, montažu na ploču, LED back-end, Mini-LED, PC tvrde diskove, IC-ove i BGA aplikacije. Linearni motorni pogoni, lasersko mjerenje visine i brza obrada slike kombiniraju se za točnu kontrolu ljepila, paste za lemljenje i ispune. Kompenzacija visine igle, detekcija iskrivljenosti podloge i automatizirana korekcija putanje osiguravaju dosljedno taloženje. Za guste ili minijaturne dizajne PCB-a, ovaj stroj stabilizira primjenu materijala uz smanjenje ručne intervencije, poboljšavajući propusnost i ponovljivost u okruženjima visoke miješanosti, visoke preciznosti SMT proizvodnje.
| Značajka stroja za doziranje paste za lemljenje
Prijenosna struktura sustava

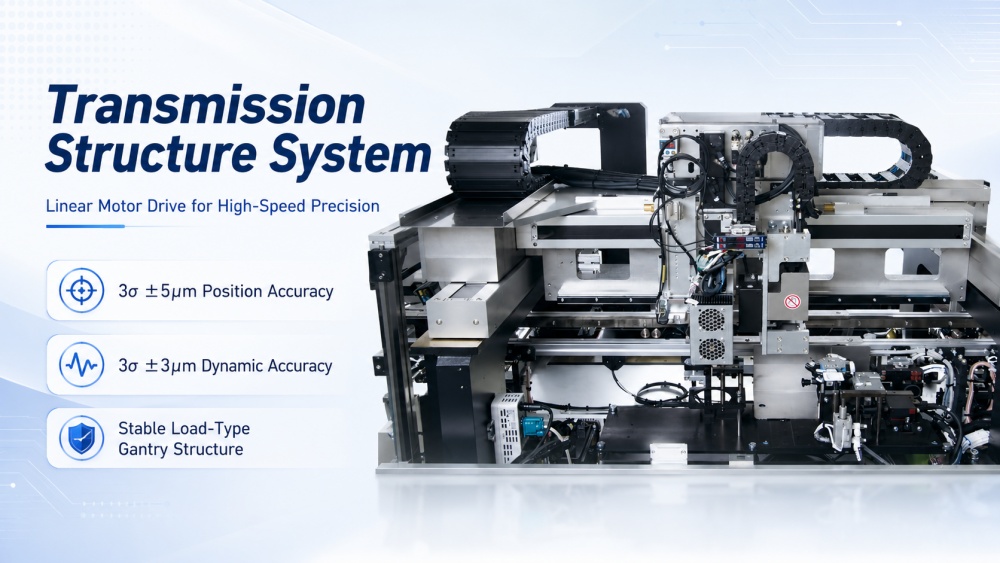

X/Y linearni motorni pogon omogućuje brzo, stabilno i precizno kretanje po radnom području. Klipna točnost je 3σ ±5μm (osi X, Y, Z), a dinamička točnost je 3σ ±3μm (osi X/Y). Konstrukcija portala za opterećenje povećava stabilnost pri velikim brzinama, osiguravajući pouzdano postavljanje točaka čak i za ploče visoke gustoće ili IC-ove s malim korakom. Preciznost pokreta ovdje čini temelj za ponovljivo taloženje paste za lemljenje.
Konfiguracija funkcije

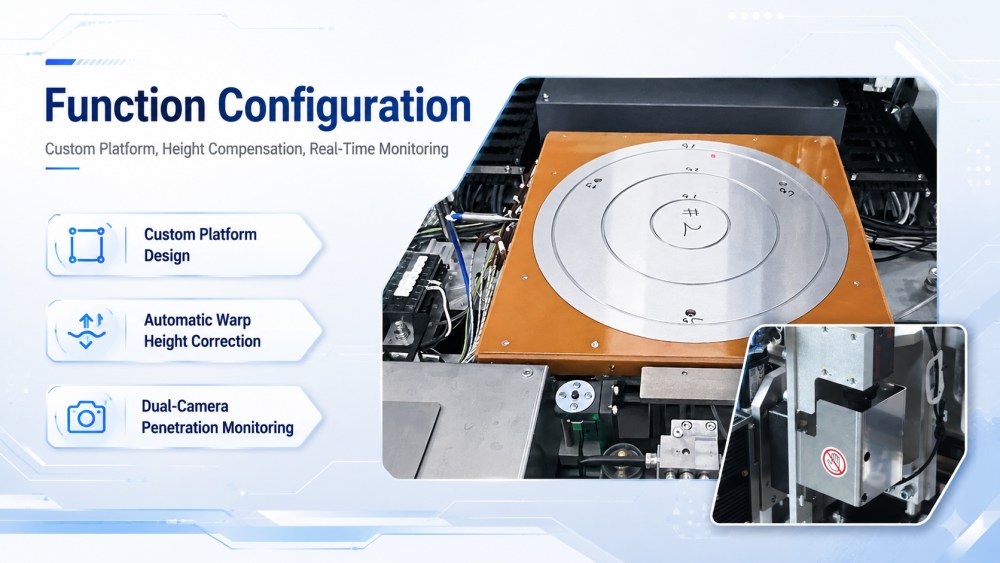

Sustav se prilagođava stvarnim PCB uvjetima, prilagođavajući se neravnim površinama i manjim pomacima komponenti. PCB mjerenje u tri točke izračunava radnu ravninu; visina igle se automatski kompenzira. Dvostruke kamere nadziru penetraciju nedostatnog punjenja tijekom rada, a podaci se unose u naknadne prilagodbe doziranja. Inženjeri mogu konfigurirati izgled platforme, odabir ventila i radne parametre kako bi odgovarali materijalima visoke ili niske viskoznosti bez prekidanja toka proizvodnje.
Vizija Non Stop

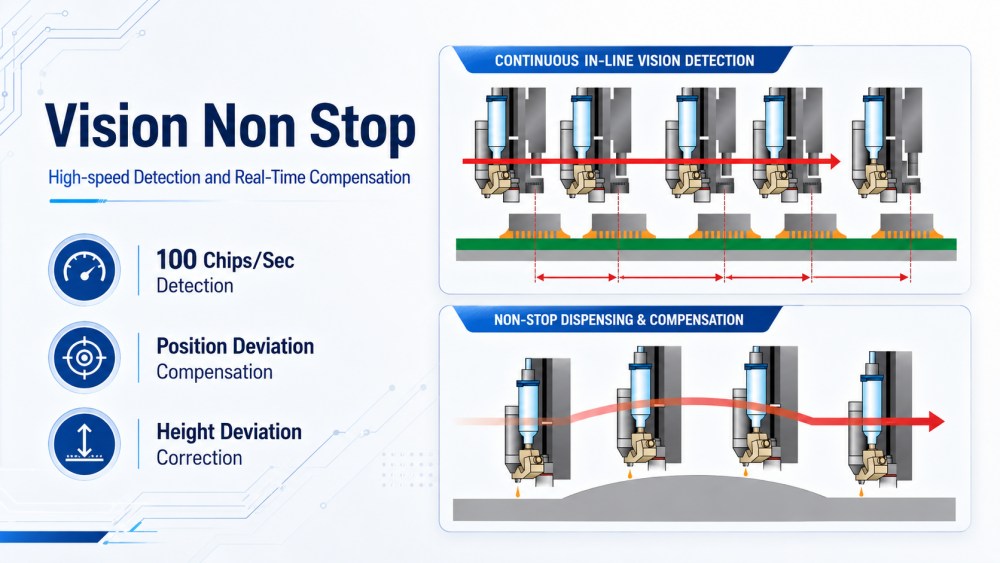

Mogućnost neprekinutog vida omogućuje kontinuirani pregled velikom brzinom. Stroj detektira do 100 strugotina u sekundi, automatski ispravljajući odstupanja položaja i visine, istovremeno kompenzirajući putanju i količinu ljepila. Izračuni točaka preklapanja smanjuju višak materijala, omogućujući preciznu primjenu mikrotočaka na IC i BGA bez prekida procesa. Osigurava da radnja točenja ostane sinkronizirana s varijacijama ploče u stvarnom vremenu.
Konfiguracijske mogućnosti i aplikacije

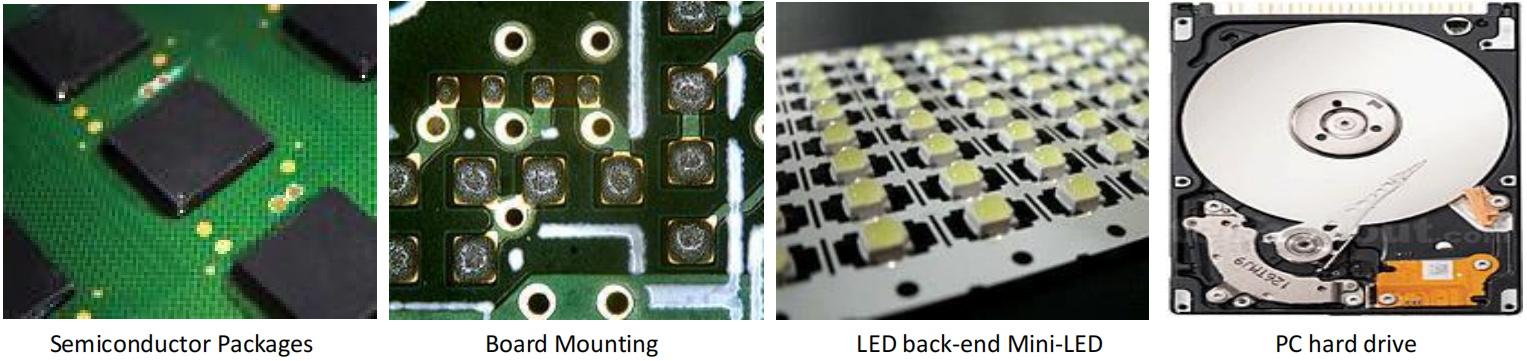

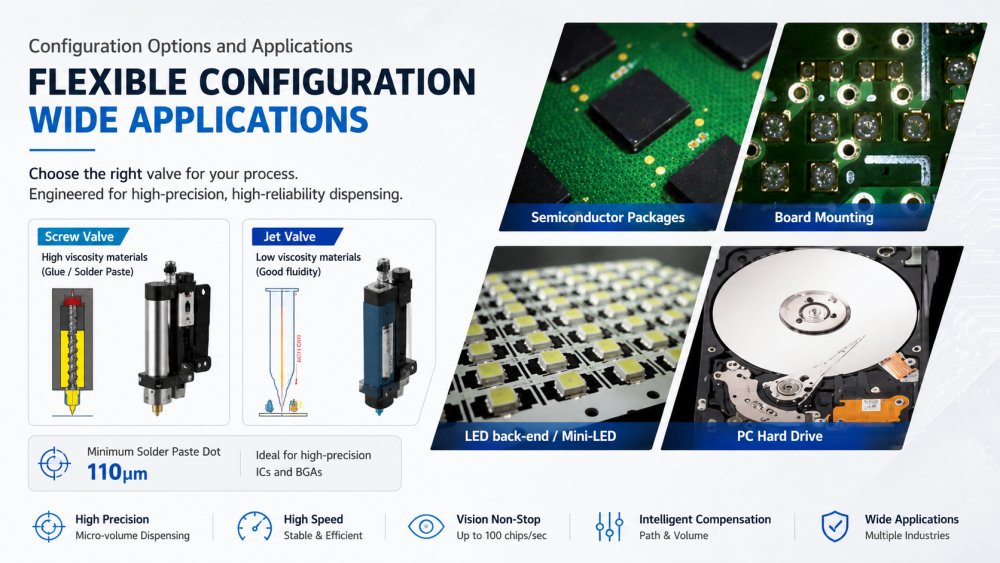

Tipovi ventila i mlaznica mogu se odabrati prema materijalu: vijčani ventili za ljepilo visoke viskoznosti ili pastu za lemljenje, mlazni ventili za tekuće materijale. Minimalna veličina točke doseže 110 μm. Primjene uključuju poluvodičke pakete, PCB montažu, LED back-end, Mini-LED i PC tvrde diskove. Ova fleksibilnost omogućuje jednom stroju da opslužuje višestruke precizne SMT operacije nanošenja, pružajući stabilnu platformu za taloženje mikro-volumena s dosljednom kvalitetom.
| Specifikacije stroja za doziranje paste za lemljenje:
| ICT-HD330 | Visoko precizni SMT PCB sustav za doziranje |
| Max PCB veličina | 50*70~250*330 mm |
| Pogon | Linearni motor |
| Preciznost ponovljivosti X / Y - 3 sigma | ±5 μm |
| X / Y maksimalna brzina | 1500 mm/sek |
| Ubrzanje | 1,5 G |
| Obrada slike-digitalna kamera-automat | Ponovljivost | ±1μm |
| Preciznost | MAKSIMALNO: 0,03 sekunde po točki |
| Poravnanje | S |
| Čip majstor | S |
| Loša ocjena | S |
| Preciznost ponovljivosti | S |
| Non-Stop CCD | S |
| Sustav mjerenja visine (vrsta lasera) | Preciznost ponovljivosti | ±1μm |
| 0,1 s/bod |
| Kalibriranje | Robot-kamera | S |
| Kamera-z | S |
| Kamera-igla | S |
| Igla-z | S |
| Jednostavno nadgledajte | Područje doziranja (OK/NG) | S |
| Perimetar točenja (OK/NG) | S |
| Automatski nadzor propusnosti nedostatnog punjenja | S |
| Pregled loše oznake | S |
| Pregled visine | S |
| AOI povratne informacije | Povratna informacija o volumenu točenja | S |
| Povratna informacija obrade slike | S |
| Povratna informacija o mjerenju visine | S |
| Čišćenje igle | Vrsta puhanja zraka | S |
| Vakuumski tip | S |
| Ispuštanje materijala | S |
| Elektronske vage | Točnost | 0,1 mg / 0,01 mg |
| Povratne informacije | OPCIJA |
| Jedinica topline (prije/glavna/poslije) | OPCIJA |
| Komprimirani zrak | 0,4-0,6 Mpa |
| Vlast | AC200V,3φ,20A |
| Dimenzija | 1300*1100*1380 mm |
| Težina | 850 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis opreme linije za premazivanje PCBA
Stroj radi unutar ICT-ove proizvodne linije za potpuno premazivanje i nanošenje. Povezana oprema uključuje strojeve za konformno premazivanje, peći za sušenje (UV/IR), transportne trake PCB-a, AOI inspekciju i sustave za uklanjanje panela. Dozator točno nanosi ljepilo, pastu za lemljenje i donju ispunu, strojevi za premazivanje štite šire PCB površine, a peći za stvrdnjavanje finaliziraju materijal. AOI provjerava rezultate, depaneliranje odvaja gotove ploče. Zajedno, ovi uređaji stvaraju besprijekoran tijek proizvodnje za visokoprecizne SMT PCB operacije.
