Panasonic PCB Automatic Smt Pick and Place Machine NPM-TT2

Uvod

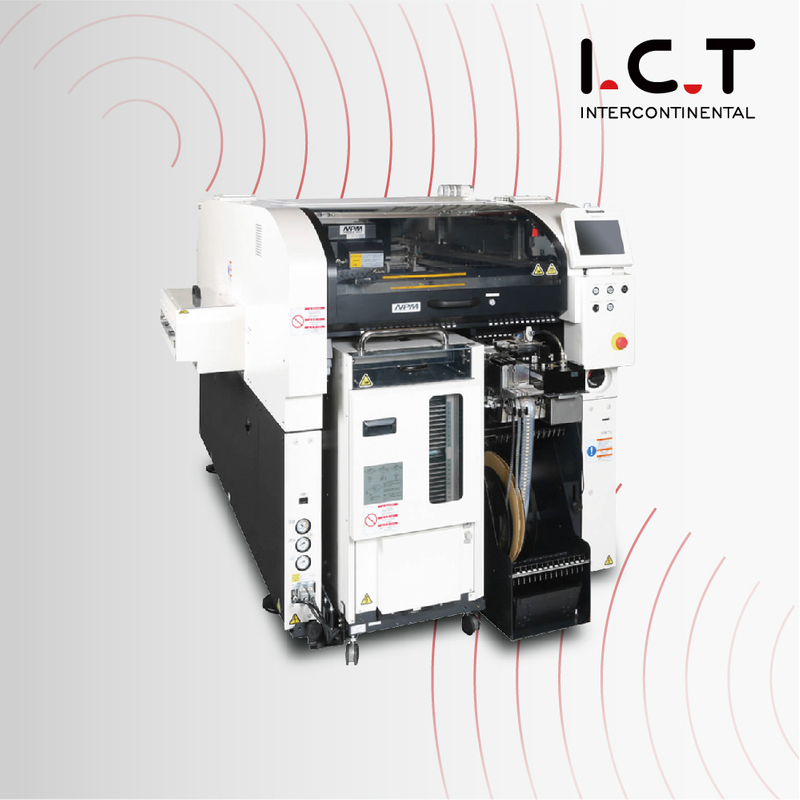

Panasonic NPM-TT2

NPM-TT2 (Next Production Modular-Twin Tray II) platforma predstavlja sljedeću generaciju u modularnoj proizvodnji s dvije ladice iz Panasonicove nagrađivane NPM platforme—idealne za bilo koju mješavinu.

Dodatno pojačavajući SMT proces za prilagodbu većeg broja dijelova koji se isporučuju iz ladice u potpuno neovisnom načinu rada, NPM-TT2 obrađuje ploče do 510 x 590 mm, a njegova dvostruka funkcionalnost omogućuje sastavljanje više od jednog proizvoda ili dva različita proizvoda na isto vrijeme.

S naprednom laganom glavom s 3 mlaznice V2 (100N), opcijom osvjetljenja na mjestu i dodavačima štapića koji se mogu slagati jedan na drugi, NPM-TT2 prednjači u smislu mogućnosti postavljanja na neparan način.

Panasonicov stroj za odabir i postavljanje

Kompatibilan s laganom glavom V2 s 8 ili 3 mlaznice
Raspon dijelova: (01005) 0402 čip do 1 20L x 90W x 28T do BGA do 80 x 80 raspona komponenti
Obrada do 40 ladica i 26 fiksnih ulaza za trake i kolute po strani za ukupno 92 dostupna ulaza
Smanjite vrijeme zastoja uz pregled komponenti pametne ladice prije preuzimanja i izmjenjive lokacije ulagača i ladice
Kompatibilan s CM i NPM-serijom inteligentnih dodavača i mlaznica

ID modela	NPM-TT2
Model br.	NM-EJM1E
Dimenzije PCB-a (mm)	Veličina računala Jednotračni način rada: D 50 x Š 50 ~ D 510 x Š 590 Dvostruki način rada: D 50 x Š 50 ~ D 510 x Š 300
Dimenzije PCB-a (mm)	M veličina Jednotračni način rada: D 50 x Š 50 ~ D 510 x Š 510 Dvostruki način rada: D 50 x Š 50 ~ D 510 x Š 260
Vrijeme izmjene PCB-a	Jednotračni način rada: 4,0 s (Bez komponente montirane na stražnjoj strani PCB-a) Dvostruki način rada: 0 s* *Nema 0 s kada je vrijeme ciklusa 4,0 s ili manje
Električni izvor	3-fazni izmjenični napon 200, 220, 380, 400, 420, 480 V 2,5 kVA
Pneumatski izvor	Min.0,5 MPa, 200 L/min (ANR)
Dimenzije (mm) *	W 1300 [2] x D 2798 [3] x H 1444 [4] [1]
Masa	2.690 kg (Samo za glavno tijelo: ovo se razlikuje ovisno o konfiguraciji opcije)

*Vrijednosti kao što je maksimalna brzina mogu varirati ovisno o uvjetima rada.*Molim kontaktirajte I.C.T za detalje.

PITANJA:

P: Što je SMT za PCB?

SMT, što je kratica za Surface Mount Technology, je metoda koja se koristi u proizvodnji elektronike za montažu ili pričvršćivanje elektroničkih komponenti izravno na površinu tiskane ploče (PCB).Uključuje postavljanje uređaja za površinsku montažu (SMD) na površinu PCB-a i njihovo lemljenje na mjestu, za razliku od tehnologije kroz rupe, gdje komponente imaju izvode umetnute kroz rupe u PCB-u.

P: Što je SMT postupak montiranja?

Proces SMT montaže ključni je korak u proizvodnji elektronike koji uključuje korištenje automatiziranih strojeva za odabir i postavljanje, također poznatih kao SMT montaže ili montaže čipova.Ovi strojevi precizno preuzimaju komponente za površinsku montažu (SMD) iz ulagača i postavljaju ih na određena mjesta na PCB-u.Proces osigurava točnu i učinkovitu montažu elektroničkih sklopova.

P: Što je PCB montaža?

Montaža PCB-a odnosi se na proces fizičkog pričvršćivanja ili pričvršćivanja tiskane pločice (PCB) na određeno mjesto unutar elektroničkog uređaja ili sklopa.To uključuje sigurno pričvršćivanje PCB-a, često korištenjem vijaka, postolja ili nosača za montiranje, kako bi se osigurala stabilnost i pravilno poravnanje unutar kućišta uređaja.
