NPM-DX |Panasonicov automatski Led PCB Smt Pick And Place stroj od kineskog proizvođača

Panasonic NPM-DX automatski Led PCB Smt stroj za odabir i postavljanje

Uvod

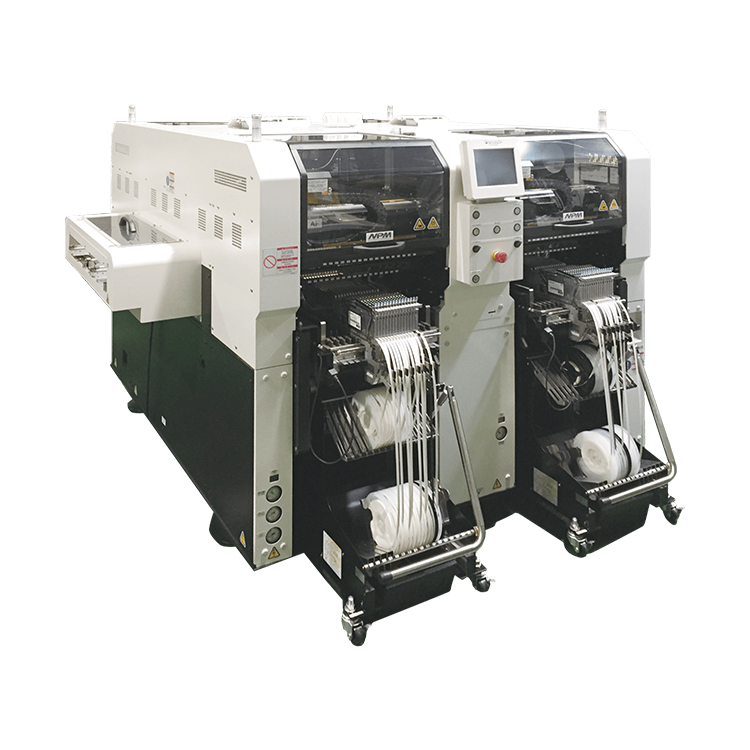

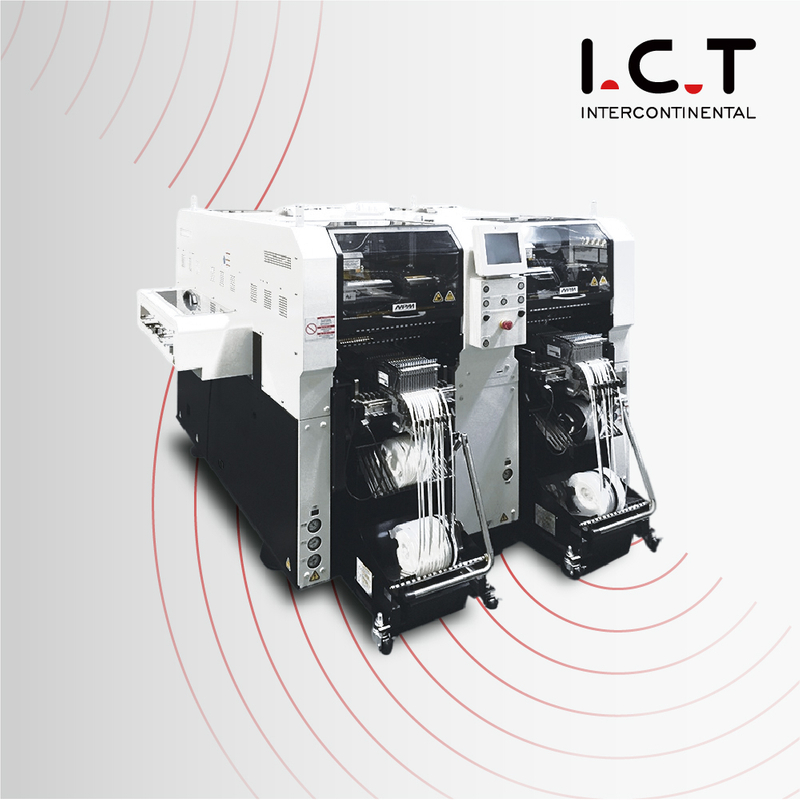

Panasonic NPM-DX

NPM-DX je Panasonicova sljedeća generacija koncepta proizvodnje nosača serije X za pametnu proizvodnju.NPM-DX DX može se pohvaliti stabilnim radom temeljenim na autonomnoj funkciji, Autonomous Line Control, koja omogućuje APC sustav i opciju automatskog oporavka.

Ostvarite smanjeni rad i poboljšanu iskoristivost pomoću značajke koncentrirane kontrole.To omogućuje sustav upravljanja podom i dostupnu opciju daljinskog upravljanja.Smanjili su vaše radne varijacije s poboljšanom navigacijom i automatiziranim stavkama kao što su navigacija postavljanja ulagača i navigacija opskrbe komponentama.

Panasonic SMT stroj za odabir i postavljanje

Standardna instalacija novih funkcija kao što su izmjena, opskrba komponentama i oporavak od pogreške za bolju radnu sposobnost i smanjene potrebe za radom
Stvaranje podataka, kolica za ubacivanje (17 utora), ulagač trake i mlaznica kompatibilni su s NPM serijom
Uzimanje koncepta serije NPM Omogućena je linijska veza sa serijama NPM-D i NPM-TT
Dostupna opcija automatskog oporavka (automatsko učenje pozicije preuzimanja u slučaju pogreške)
Dodatna opcija daljinskog rada smanjuje količinu rada koji ovisi o ljudima povezanog s NPM-DX

ID modela	NPM-DX
Model br.	NM-EJM8D
Dimenzije PCB-a (mm)	Jednotračni način rada: D 50 × Š 50 ～ D 510 × Š 590 Dvostruki način rada: D 50 × Š 50 ～ D 510 × Š 300 *Kada je duga spec.odabrana je pokretna traka
Vrijeme izmjene PCB-a	2,1 s (L 275 mm ili manje) 4,8 s (L 275 mm ili više do L 460 mm ili manje) *Kada su kratki spec.odabran je transporter / može se razlikovati ovisno o specifikacijama PCB-a
Električni izvor	3-fazni izmjenični napon 200, 220, 380, 400, 420, 480 V 5,0 kVA
Pneumatski izvor *	Min.0,5 MPa、200 L /min（ANR) [*1]
Dimenzije (mm) *	Š 1665 [2] × D 2570 mm [3] × V 1444 mm [*4]
Masa	3.600 kg (Samo za glavno tijelo: ovo se razlikuje ovisno o konfiguraciji opcije.)

*Vrijednosti kao što je maksimalna brzina mogu varirati ovisno o uvjetima rada.*Molimo kontaktirajte I.C.T za detalje.

PITANJA:

P: Što radi stroj za odabir i postavljanje?

Pick-and-place stroj, u kontekstu proizvodnje elektronike i Surface Mount Technology (SMT), je automatizirani uređaj koji precizno preuzima elektroničke komponente (kao što su otpornici, kondenzatori, integrirani krugovi itd.) i postavlja ih na tiskani tiskane ploče (PCB) tijekom procesa sastavljanja.Njegova primarna funkcija je automatizacija i pojednostavljenje procesa postavljanja komponenti, osiguravajući točnost i učinkovitost u proizvodnji elektronike.

P: Kako je također poznat i pick-and-place stroj?

Stroj za odabir i postavljanje također se obično naziva 'stroj za postavljanje' ili jednostavno 'sustav za odabir i postavljanje' u kontekstu SMT-a i sastavljanja elektronike.

P: Koja je marka stroja za odabir i postavljanje SMT?

SMT (tehnologija površinske montaže) proizvodni je proces, a ne marka stroja za odabir i postavljanje.Razni proizvođači proizvode pick-and-place strojeve za SMT montažu.Istaknuti brendovi u ovoj industriji su Yamaha, JUKI, Siemens, Panasonic i mnogi drugi.Ove robne marke nude niz strojeva za odabir i postavljanje s različitim značajkama i mogućnostima.

P: Koliko je precizan stroj za odabir i postavljanje?

Točnost stroja za odabir i postavljanje može varirati ovisno o specifičnom modelu i njegovim specifikacijama.Moderni strojevi za skupljanje i postavljanje dizajnirani su da ponude visoku razinu točnosti, obično unutar raspona od 20 do 50 mikrometara (μm).Ova razina preciznosti osigurava da su komponente postavljene s velikom točnošću na PCB-ove, zadovoljavajući stroge standarde kvalitete koji se zahtijevaju u proizvodnji elektronike.
