AM100
I.C.T
| Količina: | |
|---|---|

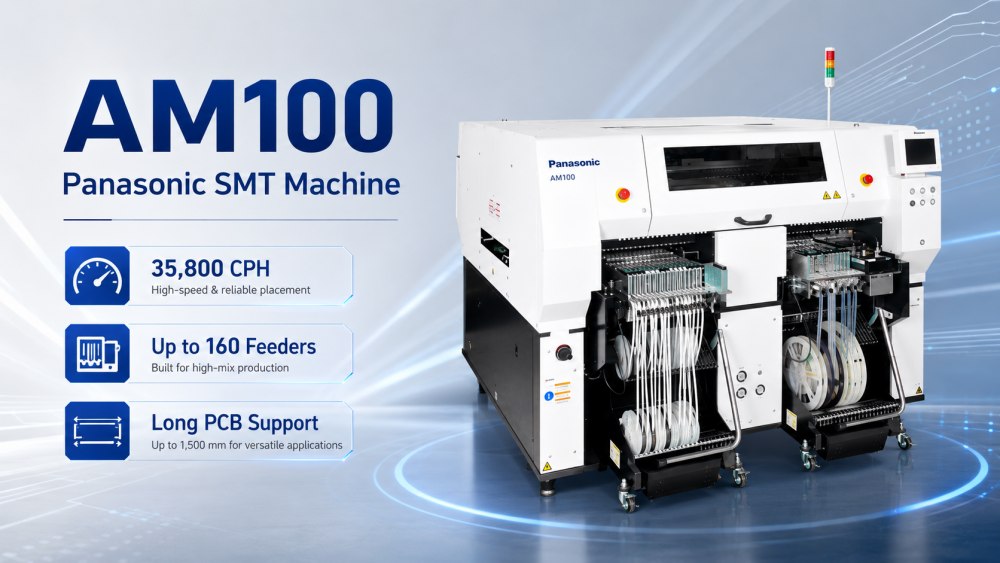

AM100 Automatic PCB Pick and Place Machine je modularni SMT monter dizajniran za tvornice koje trebaju praktičnu produktivnost i fleksibilnu proizvodnju. Prikladan je za sklapanje PCB-a u LED rasvjeti, energetskoj elektronici, industrijskoj kontroli, komunikacijskim proizvodima, potrošačkoj elektronici i dugim PCB aplikacijama. Stroj koristi glavu s 14 mlaznica za uravnoteženje brzine postavljanja i svestranosti komponenti. Njegova najveća brzina može doseći 35.800 CPH, s preciznošću postavljanja od ±40 μm po čipu. AM100 podržava standardne PCB veličine do L515 × W460 mm i dugačke PCB veličine do L1500 × W460 mm. Za kupce koji traže Panasonicov jeftini stroj za odabir i postavljanje s korisnim proizvodnim kapacitetom, AM100 je jak izbor.
Rješenje s jednim strojem za ispunjavanje različitih zahtjeva na različitim mjestima montaže
Opremljen glavom s 14 mlaznica koja balansira između produktivnosti i svestranosti
Podrška za proizvodnju u raznim industrijama kroz dijelove opskrbe komponentama velikog kapaciteta i velike i duge tiskane ploče
Širok raspon konfiguracija i opcija stroja
| Specifikacija
| Stavka specifikacije | AM100 |
|---|---|
| Dimenzije PCB-a (mm) | Standardna specifikacija: D 50 mm × Š 50 mm do D 515 mm × Š 460 mm Specifikacija dugog PCB-a: D 50 mm × Š 50 mm do D 1500 mm × Š 460 mm |
| Maksimalna brzina glave za postavljanje | 35.800 CPH0,1006 s / čip |
| Točnost postavljanja glave za postavljanje (Cpk ≥ 1) | ±40 μm / čip |
| Dimenzije komponente | 0402 čip ~ D 120 × Š 90 × T 28 ili D 150 × Š 25 × T 28 |
| Maksimalan broj isporučenih komponenti | 160 |
| Izračun širine trake | 4 mm, 8 mm |
| Popis SMT linijske opreme
SMT stroj AM100 Panasonic trebao bi se koristiti s odgovarajućom opremom SMT linije. ICT može pružiti SMT punjač, automatski pisač šablona, SPI inspekcijski stroj, PCB transporter, SMT PCB Pick And Place stroj, reflow pećnicu, AOI inspekcijski stroj, PCB usmjerivač, PCBA stroj za čišćenje i istovarivač. Za dugu proizvodnju PCB-a, linija može također trebati posebno rukovanje pločama, dulje transportere, odgovarajuću podršku za pisač i ispravno podudaranje peći za reflow. Svaka stanica utječe na konačni rezultat montaže. Stabilan ispis pomaže monteru da ispravno postavi dijelove. Dobar položaj pomaže reflow i AOI dobiti bolje rezultate. ICT pomaže kupcima da usklade liniju prema veličini PCB-a, ciljnom izlazu, zahtjevima za napajanje i tvorničkom rasporedu.
| Videozapis o uspjehu korisnika
ICT je podržao kupca u Uzbekistanu za veliku tvornicu za proizvodnju elektronike. Kupac je planirao proizvoditi matične ploče za računala, SSD-ove, proizvode povezane s memorijom i druge elektroničke sklopove. ICT se pridružio projektu od rane tehničke komunikacije i nastavio kroz instalaciju, uklanjanje pogrešaka i testiranje proizvodnje. Linija SMT uključuje ICT-5151 šablonski pisač, četiri SMT stroja za postavljanje, reflow peći serije Lyra, SPI, AOI i PCB sustave za rukovanje. Linija DIP uključivala je ručno umetanje, JUKI opremu za umetanje neparnih oblika, ICT-Acrab350 valno lemljenje i transportne sustave. Nakon probnog rada, kupac je prepoznao ICT-ovo kompletno planiranje linije, brzu reakciju, podršku u obuci i praktičnu inženjersku uslugu.
| Servis i podrška u obuci
Za projekt Automatic PCB Pick And Place Machine, ICT prvo provjerava kupčeve stvarne proizvodne potrebe. Naš tim pregledava duljinu PCB-a, paket komponenti, količinu dodavača, upotrebu ladice, ciljni kapacitet, prostor radionice, postupak inspekcije i iskustvo operatera. Ovo je važno za AM100 jer može podržati različite konfiguracije jedinica napajanja i dugu proizvodnju PCB-a. Nakon isporuke, ICT inženjeri mogu pomoći s pozicioniranjem stroja, povezivanjem linije, provjerom komunalnih usluga, pripremom programa i testiranjem probne ploče. Obuka se temelji na potpunom SMT procesu. Operateri uče kako ispis, postavljanje, reflow, AOI i rukovanje PCB-om rade zajedno, tako da tvornički tim može upravljati dnevnom proizvodnjom jasnijim koracima.
| Povratne informacije kupaca
Kupci biraju Panasonic AM100 Automatic Mounter jer često trebaju jedan stroj za pokrivanje različitih proizvodnih zadataka. Neke tvornice trebaju više kapaciteta hranilice. Neki trebaju dugu PCB podršku. Nekima je potrebna bolja fleksibilnost prijelaza. Tijekom inozemnih projekata, ICT pomaže kupcima provjeriti cijeli proces umjesto samo provjere montera. Ako se pojavi proizvodni problem, naši inženjeri mogu pregledati ispis paste za lemljenje, postavljanje ulagača, program montaže, profil reflowa, AOI rezultat ili prijenos ploče. Kupci cijene ovu praktičnu podršku jer im pomaže da brže pronađu pravi uzrok. Također pomaže lokalnim operaterima da izgrade povjerenje tijekom prve faze proizvodnje.
| Certifikati i standardi
ICT priprema potpune SMT linije projekata imajući na umu zahtjeve kvalitete, sigurnosti i isporuke za izvoz. Kompletno rješenje proizvodne linije može podržati uobičajene dokumente kao što su CE, RoHS, ISO9001 i srodne patentne materijale. Prije otpreme, naš tim provjerava stanje opreme, dodatke, rezervne dijelove, stavke vezane uz napajanje, kabele, softverske datoteke, popise pakiranja, naljepnice upozorenja i zaštitu drvenog kućišta. Za projekt stroja za odabir i postavljanje PCB sklopa, ovaj korak provjere je koristan jer linija može uključivati mnogo malih dijelova i spojnih stavki. Pažljiva priprema pomaže smanjiti nedostajuće dodatke, oštećenja tijekom transporta i kašnjenja pri instalaciji. Također daje korisniku jasnije zapise prije tvorničkog postavljanja.
| O ICT tvrtki i tvornici
ICT pruža rješenja za proizvodne linije za proizvođače elektronike koji trebaju pouzdanu opremu za SMT, DIP, premazivanje, doziranje, lemljenje, inspekciju, čišćenje i rukovanje PCB-om. Za AM100 projekte, naš rad može uključivati odabir opreme, raspored linija, usklađivanje procesa, provjeru isporuke, upute za instalaciju, obuku operatera i dugoročnu tehničku podršku. ICT je surađivao s više od 1700 kupaca u preko 80 zemalja. Ovi projekti uključuju LED rasvjetu, automobilsku elektroniku, napajanje, komunikacijske proizvode, industrijske upravljačke ploče, potrošačku elektroniku i proizvodnju povezanu s računalima. Naš se tim usredotočuje na pomoć Kupcima u povezivanju strojeva sa stvarnim proizvodnim potrebama, tako da linija može prijeći s planiranja na stabilan dnevni rad.
