Pregledi:0 Autor:Uređivač stranica Objavite vrijeme: 2022-05-16 Podrijetlo:Mjesto

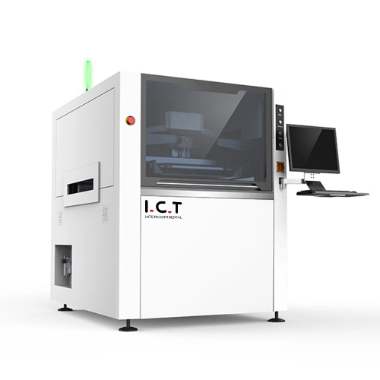

SMT šablonski pisač s punim automatskom automatima neophodna je oprema u proizvodnji SMT procesa. Obično se sastoji od montaže ploče, paste za lemljenje, utiskivanja i prijenosa pločice. Široko korišteni su tiskani pisač za SMT SMT i poluauto-auto SMT šablonski pisač Ove dvije vrste, Dalje, podijelimo s vama upute za uporabu kompletnog pisača SMT SMT SMT.
Ovo je popis sadržaja:
l Koji su pripravci prije pokretanja pisača s šablonom SMT-a?
l Kako cjeloviti pisač SMT šablona vrši podešavanje i pozicioniranje pjesama?
l Koji su zahtjevi za zaustavljanje položaja i identifikaciju pisača s šablonom SMT-a?
l Koji su zahtjevi za zaustavljanje položaja i identifikaciju pisača s šablonom SMT-a?
① Provjerite je li dio napajanja i plina u cijelom automatskom pisaču SMT šablona normalan
② Provjerite postoje li alati u aktivnom dijelu uređaja za pisač SMT SMT SMT kako biste spriječili da se uređaj sudari prilikom povratka u podrijetlo
③ Nakon što je uključio snagu pisača SMT SMT SMT-a, kada se uređaj vraća u podrijetlo, nitko ne može napustiti uređaj. Ako postoji abnormalnost, pritisnite hitno zaustavljanje i rješavanje problema.
④ Izvadite svu vrč i prepunu za čišćenje i u potpunosti ih očistite.
⑤ Očistite površinu stola krpom i alkoholom, a na površini ne bi trebalo biti inozemne tvari, paste za lemljenje ili prašine
⑥ Očistite površinu bočne stezaljke šine krpom i alkoholom, a na površini ne smije biti stranih tvari, paste za lemljenje ili prašine
⑦ Potvrdite je li sustav za brisanje pisača SMT SMT SMT pravilno instaliran i valjak je instaliran na mjestu
① Izmjerite duljinu i širinu PCB -a na ravnanju okvira zaslona i prilagodite širinu zapisa nakon unosa, stavite PCB u stazu i potvrdite je li širina prikladna i je li uvoz i izvoz gladak
② Na tablicu stavite punu auto SMT šablonu pisača i timble, a zatim stavite PCB u stazu, podignite stol i stegnite ga i potvrdite može li se PCB učinkovito stegnuti. Ako se ne može stegnuti, prilagodite širinu staze na odgovarajući način. I potvrditi širinu ulaza i izlaska dok se ne može stegnuti
③ Da bi se postavio timple, smjer čipa čipa trebao bi biti okomit na stiskanje ili manji od 45 stupnjeva, cilindrični vrh bi trebao biti ravnomjerno postavljen, a stuparni vrh treba biti zasebno postavljen na dnu guste komponente stopala, poput QFN -a.
④ Nakon što ste stavili timble, rukom lagano protresite timble kako biste potvrdili hoće li se treseti timble kompletnog SMT tiskara SMT šablona . Ako dođe do tresenja, to znači da dno vrha nije ravno i treba ga očistiti. Podesite visinu tablice kako biste osigurali da su površina za ispis PCB -a i bočna površina stezaljke na istoj ravnini.
Automatski zahtjevi za zaustavljanje SMT šablona SMT : Središnja linija područja za ispis i središnji vijak bočne stezaljke nalaze se na istoj liniji. Odaberite točku oznake. Zahtjevi: dijagonalni, pravilan oblik, bez smetnji u području i razumne postavke parametara.
Podignite z osi i postavite šablonu. Jastučić pisača s punim automatskom SMT šablonom potreban je da se podudara s otvaranjem šablona. Učvrstite šablonu i postavite udar stiska. Početni i završni položaji stiskanja trebali bi biti na steznoj ploči. , A udaljenost od mrežice je 30 mm.
① Pritisak stiskanja, moždani udar, potvrda brzine.
② Potvrdite parametre sustava brisanja u pisače.
③ Potvrdite parametre orbitalne brzine pisača s punim automatskom SMT šablonom.
④ Potvrdite parametre uklanjanja pisača SMT SMT SMT.
⑤ Postavite proizvodne parametre pisača kompletnog SMT šablona, provjerite 'Prozor za podešavanje zaslona '.
⑥ Automatski pokrenite stroj za ispis i umetnite podlogu (filmska ploča).
⑦ Nakon cjelovitih SMT šablonskih pisača, otpustite šablonu, precizno postavite šablonu, a zatim zaključajte šablonu.
⑧ Dodajte pastu za lemljenje, ispišite prvi film i potvrdite efekt ispisa pod mikroskopom.
⑨ Prilagodite parametre ispisa prema efektima ispisa i Demouldinga.
⑩ Nakon što se potvrdi da je prvi ispis u redu, postavite proizvodne parametre, poništite prozor za podešavanje 'zaslona ', a prvih 5pcs serije za ispis potrebno je u potpunosti pregledati kako bi se potvrdila stabilnost ispisa.
