PCB sklopovi visoke gustoće i ekstremna minijaturizacija komponenti do metričkih veličina 01005 i 0201 ne ostavljaju nultu marginu za pogreške u tvornici. Strogi standardi sukladnosti u automobilskom, zrakoplovnom i medicinskom sektoru transformirali su proizvodnju bez nedostataka iz konkurentske prednosti u strogi osnovni zahtjev. Proizvođači se neprestano bore kako uravnotežiti brzinu pregleda s apsolutnom točnošću. Održavanje taktnog vremena na liniji održava proizvodne kvote na pravom putu, ali eliminacija stope bježanja i minimiziranje lažnih poziva koji usko grlo stanica za ručnu doradu jednako su važni za ukupni prinos.
Procjena optimalnog sustava automatske optičke inspekcije (AOI) zahtijeva pomak daleko od osnovnih tvrdnji iz specifikacija. Proizvodni inženjeri moraju analizirati tehničku stvarnost, ograničenja fizičkog otiska i stvarne mogućnosti protoka. Ova analiza razbija proizvodne ustupke između dva vodeća proizvođača. Razumijevanje nijansi implementacije Koh Young vs MEK AOI Machine daje jasnoću potrebnu za optimizaciju vaših linija tehnologije površinske montaže (SMT) za 2026. i kasnije.
Mjerenje u odnosu na inspekciju: Koh Young se oslanja na pravu 3D profilometriju (Moiré interferometrija) za apsolutno mjerenje, što ga čini zlatnim standardom za složene, visokopouzdane SMT vodove.
Svestranost naspram specijalizacije: MEK nudi vrlo fleksibilne 5D/3D sustave s iznimnim višekutnim osvjetljenjem, pružajući snažnu prednost u pločama s mješovitom tehnologijom (SMT i THT).
Stvarnost propusnosti: Dok MEK često pruža brže prikupljanje neobrađene slike, Koh Youngovo filtriranje nedostataka vođeno AI-om drastično smanjuje vrijeme sekundarnog ručnog pregleda, što često rezultira većom efektivnom propusnošću linije.
Usklađivanje vodećeg modela: Procjena se često svodi na Koh Youngovu seriju Zenith (npr. Zenith 2, Zenith Alpha) u odnosu na MEK-ove ISO-Spector i SpectorBOX modularne sustave.
Cost-to-Performance: MEK obično predstavlja niži početni CapEx i bržu implementaciju za okruženja s velikom količinom/malom količinom (HMLV), dok je veće početno ulaganje Koh Younga nadoknađeno superiornom zaštitom prinosa u aplikacijama velike količine/niske mješavine (HVLM) ili kritičnim aplikacijama.
Sadržaj
Tradicionalni 2D AOI sustavi provjeravaju samo X i Y osi, tako da mogu propustiti nedostatke povezane s visinom i na njih mogu utjecati boje PCB-a ili reflektirajuće komponente. Pravi 3D AOI dodaje mjerenje Z-osi za otkrivanje podignutih izvoda, problema s koplanarnošću i defekata volumena lema. Omogućuje preciznije mjerenje za složene PCB sklopove visoke gustoće.

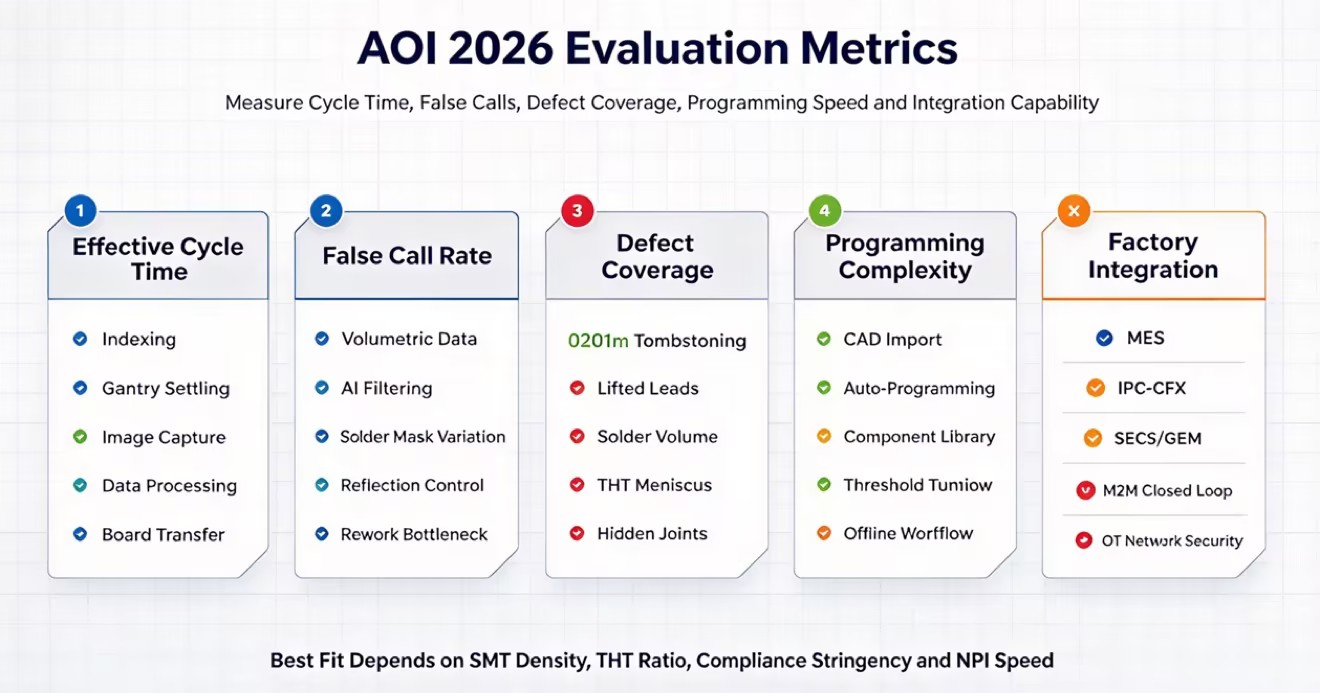

Brzina AOI ovisi ne samo o vremenu skeniranja kamere. Učitavanje ploče, stezanje, pomicanje portala, snimanje slike, obrada podataka i prijenos ploče utječu na ukupno vrijeme ciklusa. Lažni pozivi također mogu usporiti proizvodnju jer ih operateri moraju pregledati ručno. Dobar AOI sustav trebao bi uravnotežiti brzu inspekciju s niskim stopama lažnih poziva.
Moderni AOI sustavi koriste umjetnu inteligenciju za otkrivanje nedostataka i prepoznavanje promjena procesa prije nego što uzrokuju probleme s kvalitetom. Prateći promjene u položaju komponente, volumenu lemljenja i visini Z-osi, AI može upozoriti operatere kada proizvodnja počne pomicati. Edge AI može brzo obraditi te podatke i pomoći tvornicama da poboljšaju kontrolu kvalitete bez usporavanja proizvodne linije.
Koh Young koristi višesmjernu Moiré tehnologiju za pregled PCB komponenti iz nekoliko kutova, smanjujući sjene uzrokovane visokim komponentama. Stvara 3D podatke za mjerenje visine, površine i volumena komponenti i lemljenih spojeva. Ovo pomaže u otkrivanju malih nedostataka na gustim PCB-ima i podržava inspekciju na temelju IPC standarda.
Serija Koh Young Zenith uključuje Zenith 2, Zenith Alpha i Zenith UHS za različite potrebe pregleda. Optičke rezolucije se kreću od 15 µm do 10 µm, s opcijom od 10 µm dizajniranom za male 0201 metričke komponente i mikro-BGA. Kamere visoke razlučivosti i kruti portalni sustavi također pomažu u održavanju stabilne 3D inspekcije pri velikim brzinama.
Softverska integracija je primarna razlika za bilo koji Koh Young AOI stroj . Softverski ekosustav KSMART pruža centralizirano središte za upravljanje kvalitetom u cijeloj tvornici. Alat Koh Young Auto Programming (KAP) koji pokreće AI drastično smanjuje vrijeme potrebno za postavljanje novih profila ploča. KAP automatski prepoznaje komponente iz CAD podataka i primjenjuje ispravne parametre inspekcije na temelju opsežne centralizirane baze podataka.
Nadalje, povezivanje stroj-stroj (M2M) omogućuje sustavu vraćanje mjernih podataka u stvarnom vremenu sustavima za pregled paste za lemljenje (SPI) i Pick-and-Place strojevima. Ova zatvorena komunikacija automatski ispravlja pomake u postavljanju i odstupanja volumena lijepljenja u hodu. Ako AOI otkrije dosljednu promjenu položaja, šalje naredbu za pomak izravno monteru, ispravljajući problem bez ljudske intervencije.
Sustavi Koh Younga napreduju u proizvodnim sektorima s nultom tolerancijom. Apsolutne mogućnosti mjerenja čine ih vrhunskim izborom za automobilsku elektroniku, gdje kvar komponente može dovesti do katastrofalnih sigurnosnih problema. Izvođači radova u zrakoplovstvu i obrani oslanjaju se na ovu tehnologiju kako bi zadovoljili stroge zahtjeve regulatorne dokumentacije.
Proizvođači medicinskih uređaja koriste mjeriteljstvo visoke razlučivosti kako bi osigurali besprijekoran rad životno važnih implantata i monitora. Dodatno, mobilni PCBA uređaji ultra-visoke gustoće imaju koristi od sposobnosti sustava da pregleda mikroskopske komponente čvrsto postavljene jedna uz drugu bez smetnji u sjeni. Kada je potrebna apsolutna sigurnost, pravo 3D mjeriteljstvo pruža potrebne objektivne podatke.
MEK koristi 5D/3D slike i višekutno osvjetljenje za fleksibilnu inspekciju tiskanih ploča. Njegov sustav od 9 kamera kombinira jednu gornju kameru s osam bočnih kamera za pregled skrivenih lemljenih spojeva, visokih komponenti, J-izvoda i galebovih krila. Ovaj dizajn pomaže u otkrivanju nedostataka koje standardne top-down kamere mogu propustiti.
MEK ISO-Spector M1A kombinira 3D inspekciju, AI i brzu obradu slike. SpectorBOX nudi fleksibilnu inspekciju odozgo prema dolje ili odozdo prema gore za valovito i selektivno lemljenje. Njegov veliki razmak Z-osi također podržava ploče s velikim kondenzatorima, hladnjakima i drugim visokim komponentama.
MEK može pregledati i SMT i THT sklopove, što ga čini prikladnim za mješovite tehnološke ploče. Inspekcija odozdo prema gore pomaže u otkrivanju nedovoljno lemljenja, premošćavanja, nedostataka rupica i drugih problema na valovito lemljenim pinovima. Njegovo fleksibilno osvjetljenje također poboljšava pregled oko velikih THT komponenti.
MEK je vrlo prikladan za proizvodnju velike količine, niske količine gdje se dizajn PCB-a i tipovi komponenti često mijenjaju. Njegov fleksibilni sustav inspekcije može rukovati SMT, THT, teškim bakrenim pločama i različitim veličinama komponenti. To ga čini korisnim za ugovorne proizvođače i proizvodnju industrijske elektronike.
MEK koristi kamere velike brzine za brzo snimanje 2D/3D slika, što mu daje prednost u brzini neobrađenog skeniranja. Koh Young obrađuje veće 3D skupove podataka iz Moiré projekcija, ali noviji GPU i Edge AI tehnologija poboljšali su brzinu obrade. Oba sustava mogu podržati učinkovit pregled složenih PCB sklopova.
Koh Young je jak u SMT inspekciji jer njegovo 3D mjerenje može detektirati male nedostatke kao što su 0201 nadgrobni spomenici i problemi s volumenom lemljenja. MEK dobro radi s THT i visokim komponentama jer njegove bočne kamere mogu pregledavati konektore, lemljene spojeve i područja skrivena od kamera odozgo prema dolje.
Koh Young koristi 3D mjerenja visine i volumena za prepoznavanje nedostataka i smanjenje lažnih poziva. MEK koristi AI algoritme za odvajanje stvarnih nedostataka od vizualnih razlika uzrokovanih bojama PCB-a ili reflektirajućim komponentama. Oba sustava imaju za cilj smanjiti lažne pozive i spriječiti neispravne ploče da prođu inspekciju.
Koh Young koristi KAP softver za izradu programa inspekcije iz CAD podataka i automatsko postavljanje parametara inspekcije. MEK koristi prilagodljivu biblioteku komponenti koja inženjerima daje veću kontrolu nad postavkama rasvjete i pregleda. Oba sustava podržavaju MES integraciju kroz SECS/GEM i IPC-CFX standarde.
I Koh Young i MEK pružaju globalnu tehničku podršku i usluge rezervnih dijelova. Koh Young koristi regionalne centre za podršku i daljinsku dijagnostiku, dok MEK radi preko regionalnih distributera i integracijskih partnera. Kupci bi prije kupnje trebali usporediti vrijeme odziva lokalnih inženjera, dostupnost rezervnih dijelova i ugovore o razini usluge (SLA).
Dimenzija evaluacije | Koh Young | MEK (Marantz) | Operativni utjecaj |
|---|---|---|---|
Osnovna tehnologija | Prava 3D Moiré interferometrija | 5D/3D stereoskopski s više kutova | Određuje apsolutno mjerenje u odnosu na mogućnost vizualnog pregleda. |
SMT hvatanje kvarova | Izvanredno (mikrokomponente) | Jaka | Kritično za mobilne i medicinske PCBA visoke gustoće. |
THT / Visoke komponente | Umjereno (ograničenja sjene) | Izvanredan (sustav s 9 kamera) | Diktira performanse na mješovitim tehnološkim i industrijskim pločama. |
Lažna stopa poziva | Gotovo nulti (volumetrijski podaci) | Nisko (filtrirano AI) | Izravno utječe na usko grlo ručne prerade i učinkovitu propusnost. |
Metoda programiranja | AI automatsko programiranje (KAP) | Prilagodljiv na temelju biblioteke | Utječe na brzinu NPI (uvođenje novih proizvoda) i obuku operatera. |
Zazor Z-osi | Standardna SMT dozvola | Mogućnosti visokog zazora | Određuje sposobnost pregledavanja ploča s masivnim hladnjakom ili relejima. |
Temeljna konceptualna odluka svodi se na odabir između krute kontrole procesa i agilne prilagodljivosti. Implementacija Koh Young tehnologije znači predanost apsolutnom mjeriteljstvu. Odluka je da se izmjeri svaka fizička dimenzija ploče kako bi se zajamčila usklađenost s neumoljivim industrijskim standardima. Ova stroga kontrola je neophodna za okruženja u kojima je jedan nedostatak neprihvatljiv, kao što je zrakoplovna ili medicinska proizvodnja.
Suprotno tome, implementacija MEK tehnologije znači davanje prioriteta fleksibilnosti. To je odluka da se izgradi vrlo prilagodljiv proces inspekcije sposoban za rukovanje nepredvidivim mješavinama proizvoda, teškim THT komponentama i različitim rasporedima ploča. Proizvođači moraju uskladiti svoj izbor strojeva izravno sa svojom dominantnom proizvodnom stvarnošću. Pogon velike količine koji pokreće identične ploče za pametne telefone treba strogu standardizaciju, dok ugovorni proizvođač koji tjedno izrađuje pedeset različitih proizvoda treba agilne proizvodne mogućnosti.
Nijedan stroj nije univerzalno superioran u svim proizvodnim okruženjima. Optimalan izbor u potpunosti ovisi o specifičnoj složenosti ploče, omjeru SMT i THT komponenti i strogosti industrijskih zahtjeva sukladnosti. Odaberite Koh Young ako vaš pogon proizvodi kritične SMT ploče visoke gustoće gdje su apsolutno 3D mjerenje i kontrola procesa zatvorene petlje obavezni za ispunjavanje automobilskih ili medicinskih standarda. Odaberite MEK ako upravljate objektom za ugovornu proizvodnju s visokom kombinacijom koji se bavi različitim vrstama ploča, teškim THT komponentama i trebate vrlo svestran sustav sposoban za brze promjene.
Sastavite testnu seriju vaših najsloženijih PCB sklopova sklonih kvarovima koji će poslužiti kao referentni standard.
Zakažite demonstracije uživo s oba dobavljača kako biste pokrenuli svoje referentne ploče i zabilježili stvarno potrebno vrijeme programiranja.
Izmjerite stopu lažnih poziva i stopu bijega tijekom testa uživo kako biste izračunali stvarnu efektivnu propusnost za vašu specifičnu kombinaciju proizvoda.
Pregledajte svoj tvornički prostor i mrežnu infrastrukturu kako biste osigurali kompatibilnost s fizičkim otiskom i MES integracijskim zahtjevima odabranog stroja.
O: Koh Young koristi višesmjernu Moiré interferometriju za snimanje apsolutnih 3D volumetrijskih mjerenja svake komponente i lemljenog spoja. MEK koristi svestrane 5D/3D sustave stereoskopskih kamera s više kutova, koji su izvrsni u pregledu složenih geometrija i skrivenih spojeva korištenjem svesmjerne rasvjete.
O: MEK općenito radi bolje za THT aplikacije. Njihovi sustavi nude opcije pregleda odozdo prema gore, modularnost za linije valovitog lemljenja i višekutne bočne kamere visokog razmaka koje provjeravaju visoke komponente i teške industrijske konektore bez smetnji u sjeni.
O: Da. Obje marke u potpunosti podržavaju moderne standarde tvorničke integracije, uključujući IPC-CFX i SECS/GEM protokole. Olakšavaju besprijekornu komunikaciju između stroja, omogućujući AOI-ju vraćanje podataka u stvarnom vremenu u opremu za pregled lemne paste i opremu za odabir i postavljanje.
O: Da. Dok koriste stereoskopske slike umjesto apsolutne Moiré metrologije, njihovi napredni algoritmi i top-down kamere visoke razlučivosti precizno detektiraju mikrodefekte, nadgrobne spomenike i premoštenja na gusto zbijenim sklopovima za površinsku montažu.
O: Koh Young minimizira lažne pozive oslanjajući se na stroga, objektivna volumetrijska mjerenja, a ne na vizualnu interpretaciju. MEK smanjuje lažne pozive korištenjem naprednih algoritama filtriranja koji uče razlikovati stvarne strukturne nedostatke i bezopasne vizualne anomalije poput različitih boja maske za lemljenje.
