Standardizacija minijaturiziranih komponenti (metrički 0201 i niže) i složenih IC paketa učinili su 3D automatiziranu optičku inspekciju (AOI) obveznim ulazom u kvalitetu, prebacujući fokus s osnovnog otkrivanja kvarova na napredno mjeriteljstvo, eliminaciju lažnih poziva i besprijekornu integraciju podataka. Proizvođači PCBA suočavaju se s kritičnim kompromisom između protoka inspekcije (vrijeme ciklusa) i apsolutne točnosti mjerenja. Visoke stope lažnih poziva stvaraju sekundarna uska grla na stanicama za ručni pregled, poništavajući prednosti SMT linije u brzini, dok golema količina slikovnih podataka može opteretiti tvorničke IT mreže. Odabir između Mirtec i Camtek 3D AOI stroja zahtijeva analizu njihovih različitih optičkih arhitektura, softverskih ekosustava, zahtjeva za IT infrastrukturom i usklađivanje sa specifičnim proizvodnim okruženjima (npr. križanje velike količine/niskog volumena u odnosu na napredno pakiranje poluvodiča).

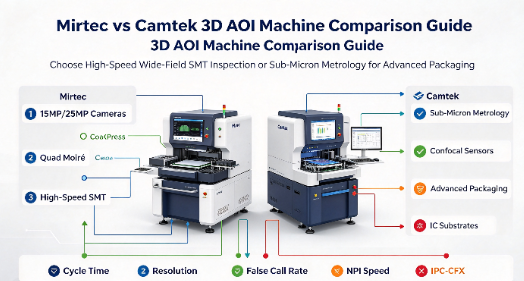

Optička arhitektura: Mirtec se oslanja na top-down kamere ultra visoke razlučivosti (do 25MP) u kombinaciji s višefrekventnom Moiré rubnom projekcijom, optimizirajući za brzu SMT inspekciju na cijeloj ploči.
Mjeriteljski fokus: Camtek koristi svoje duboke korijene u poluvodiču i naprednoj inspekciji pakiranja, nudeći vrhunske mjeriteljske mogućnosti za vrlo složene podloge i mikro-neravnine.
Utjecaj prinosa: obje platforme koriste AI za filtriranje lažnih poziva, ali njihovi radni tokovi programiranja, kontrola verzija i sustavi upravljanja knjižnicom određuju koliko brzo uvođenje novog proizvoda (NPI) postiže optimalan prinos.
Pokretač odluke: Mirtec je općenito favoriziran za tradicionalna SMT okruženja velike brzine, dok se Camtek 3D AOI stroj ističe u hibridnim okruženjima koja zahtijevaju preciznost poluvodiča i napredno rukovanje supstratom.
Sadržaj

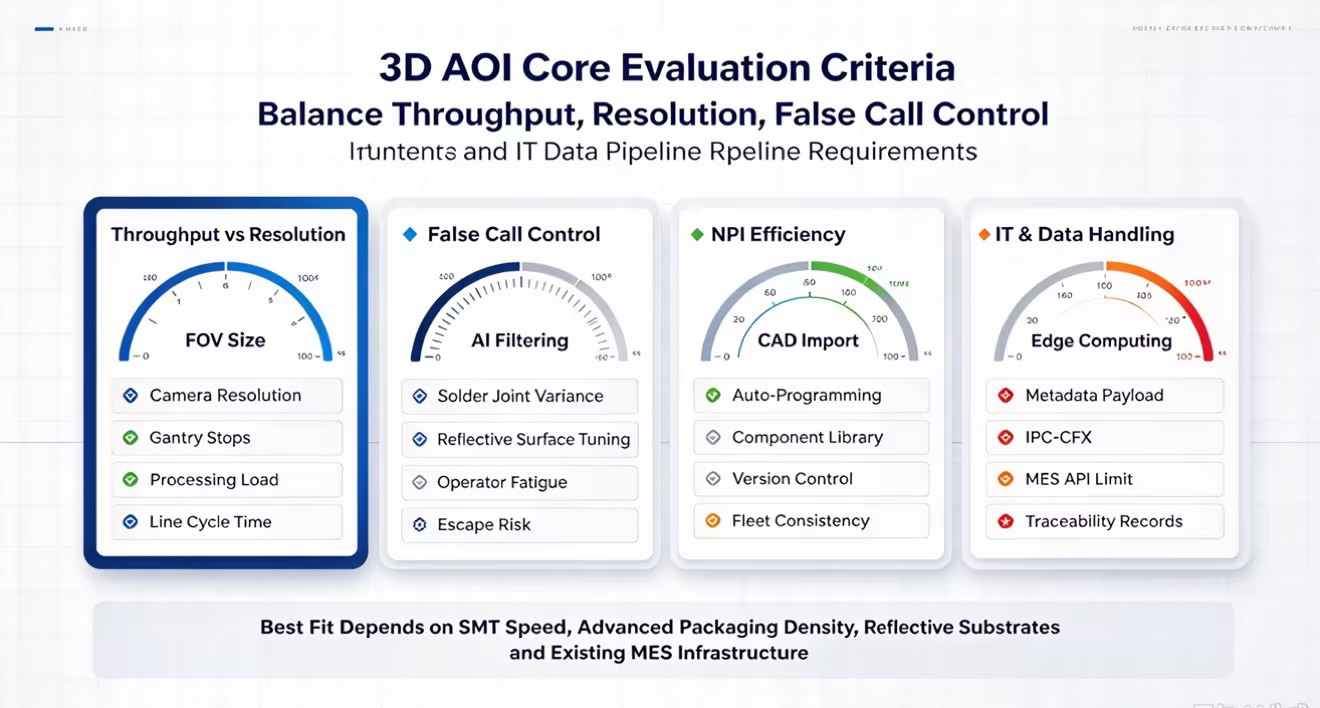

Fizička ograničenja vidnog polja (FOV) i brzine snimanja slike određuju osnovne performanse bilo kojeg optičkog sustava za pregled u tvornici. Razlučivost kamere izravno utječe na vašu sposobnost da pregledate gusto naseljene ploče bez usporavanja cijele proizvodne linije. Senzori s većim megapikselom hvataju veće fizičko područje u jednom kadru. Ovo smanjuje ukupan broj mehaničkih graničnika koje portal mora napraviti preko PCB-a. Međutim, obrada većih slikovnih datoteka zahtijeva ogromnu računalnu snagu na rubu. Morate uravnotežiti potrebu za submikronskom rezolucijom u odnosu na stroge zahtjeve vremena ciklusa SMT linije. Ako stroj za inspekciju ne može držati korak s opremom za odabir i postavljanje, on odmah postaje primarno usko grlo tvornice.
Rezolucija kamere | Veličina vidnog polja (FOV). | Gantry zaustavljanja po ploči | Opterećenje obrade | Idealna primjena |
|---|---|---|---|---|
12 megapiksela | Mali | Visok | Nizak | Naslijeđeni SMT, ploče niske gustoće |
15 megapiksela | Srednji | Srednji | Umjeren | Standardna SMT proizvodnja visoke mješavine |
25 megapiksela | velika | Nizak | Visok | Mobilni PCBA velike brzine i velike gustoće |
Prava cijena lažnog poziva daleko je veća od nekoliko sekundi koje su operateru potrebne da ga riješi na stanici za preradu. Prekomjerne lažne zastavice značajno utječu na učinkovitost rada i izazivaju ozbiljan umor operatera. Kada tehničari provode svoje smjene otklanjajući stotine nedefekta, razvijaju zamor od alarma. Ovo je psihološko stanje u kojem operateri počinju mehanički odobravati oznake bez temeljitog pregleda. Ovo drastično povećava rizik da stvarni nedostaci pobjegnu stanici za ručnu provjeru i dođu do krajnjeg kupca. Učinkovit sustav inspekcije suzbija lažne pozive na algoritamskoj razini. Ovo osigurava da ljudski operateri komuniciraju samo s pravim anomalijama koje zahtijevaju kritičnu inženjersku prosudbu.
Visoko miješana proizvodna okruženja zahtijevaju brze tijekove rada uvođenja novih proizvoda (NPI). Učinkovitost izvanmrežnog programiranja, mogućnosti automatskog podešavanja i centraliziranih biblioteka komponenti određuje koliko brzo nova ploča prelazi iz CAD faze u punu proizvodnju. Ako programeri moraju ručno definirati prozore za pregled i pragove visine za svaku jedinstvenu komponentu, vremena ciklusa NPI-a će vrtoglavo porasti. Moderni sustavi nude robusnu kontrolu verzija. To omogućuje procesnim inženjerima da neprimjetno upravljaju preglednim bibliotekama na više strojeva. Podešeni algoritam na liniji 1 mora se ponašati identično kada se postavi na liniju 4.
Moderno 3D mjeriteljstvo svakodnevno stvara terabajte neobrađenih slikovnih podataka. Robusni podatkovni cjevovodi rukuju ovim ogromnim datotekama bez uzrokovanja prekida mreže ili usporavanja poslužitelja. Kada inspekcijski sustav pokuša poslati nekomprimirane podatke 3D oblaka točaka u centralizirani Manufacturing Execution System (MES), on lako nadjača standardne gigabitne mreže. Tvornice zahtijevaju inteligentna rubna računalna rješenja koja komprimiraju podatke, izdvajaju samo potrebne mjeriteljske metapodatke i učinkovito ih prenose. Neuspjeh u optimizaciji ovog podatkovnog cjevovoda rezultira ograničenjima brzine HTTP 429 API-ja, ispuštenim paketima i nepotpunim zapisima o sljedivosti.
Mirtec pristupa optičkoj inspekciji s fokusom na maksimiziranje vidnog polja bez žrtvovanja detalja na mikronskoj razini. Njihova vlastita tehnologija kamere koristi 15MP do 25MP top-down senzore uparene s CoaXPress sučeljima velike brzine. Ova velika gustoća piksela omogućuje sustavu snimanje vrlo detaljnih slika 0201 metričkih komponenti u širokom fizičkom području u jednom okidaču. Smanjenjem broja pokreta portala potrebnih za pokrivanje standardne PCBA, Mirtec sustavi održavaju visoke brzine pregleda. CoaXPress sučelje osigurava da masivni podaci s kamere stignu do procesorske jedinice s gotovo nultom latencijom. Time se hardver savršeno sinkronizira s analizom softvera.
Za izdvajanje preciznih 3D mjerenja visine, Mirtec koristi tehnologiju Digital Multi-Frequency Quad Moiré. Sustav projicira složene rubne uzorke na PCBA iz četiri različita kuta. Dok se ovi uzorci prevlače preko komponenti i lemljenih spojeva, kamere hvataju fazne pomake na rubovima. Softver tada izračunava točnu 3D topologiju ploče. Ova metoda učinkovito identificira nedostatke koplanarnosti na galebovim IC-ovima, mjeri volumen paste za lemljenje i detektira podignute vodove koji prolaze standardnu 2D inspekciju. Višefrekventni pristup omogućuje sustavu precizno mjerenje visoko reflektirajućih površina i tamnih komponenti koje upijaju svjetlost.
Softverski paket Intelli-Sys pokreće hardver Mirtec, snažno iskorištavajući algoritme dubokog učenja za složene inspekcijske zadatke. Tradicionalni algoritmi temeljeni na pravilima bore se s prirodnom varijacijom u izgledu lemljenih spojeva. Mirtec obučava svoje AI modele na golemim skupovima podataka o prihvatljivim i neispravnim lemljenim spojevima. To omogućuje sustavu donošenje nijansiranih odluka koje oponašaju ljudsku prosudbu. Softver ima napredno optičko prepoznavanje znakova (OCR). Ovaj OCR pokretan umjetnom inteligencijom čita laserski urezane brojeve dijelova na IC paketima visoke refleksije, čak i kada ostaci fluksa ili slabo osvjetljenje djelomično zaklanjaju tekst. To osigurava strogu sljedivost komponenti kroz proizvodni pogon.
Camtek 3D AOI stroj pristupa inspekciji iz perspektive prvenstveno mjeriteljstva, pod jakim utjecajem dubokih korijena tvrtke u proizvodnji poluvodiča. Tehnologija senzora postiže submikronsku točnost, što je kritično pri pregledu mikro-izbočina, bakrenih stupova i visoko reflektirajućih površina matrice. Camtek koristi specijalizirane tehnike osvjetljenja i konfokalne ili interferometrijske senzore za snimanje preciznih topografskih podataka. To omogućuje sustavu mjerenje značajki koje su fizički premale ili previše reflektirajuće da bi ih standardni sustavi rubne projekcije mogli točno razlučiti. Fokus ostaje na apsolutnoj ponovljivosti mjerenja, a ne samo na brzom označavanju grešaka.
Camtek ima jasne strukturne prednosti pri pregledu naprednog pakiranja, IC podloga i ploča visoke gustoće za međusobno povezivanje (HDI). Ove podloge imaju ekstremno iskrivljenje, visoko reflektirajuće zlatne jastučiće i mikroskopske geometrije tragova. Camtek kalibrira svoje optičke motore posebno za rukovanje zrcalnim odrazom golog silicija i poliranih metala. Sustavi za rukovanje materijalom unutar stroja transportiraju ultratanke ili fleksibilne podloge bez izazivanja stresa ili vibracija. Vibracija bi inače oštetila submikronske mjeriteljske podatke. To platformu čini vrlo prikladnom za hibridna proizvodna okruženja koja premošćuju SMT i sklapanje poluvodiča.
Kategorizacija nedostataka u Camtek sustavu nadilazi jednostavnu metriku prolaza/pada. Vlasnički softver integrira se izravno sa sustavima za upravljanje prinosom na razini poluvodiča. Klasificira nedostatke na temelju složenih morfoloških pravila i povijesnih podataka o prinosu. Prilikom pregledavanja tisuća mikro-neravnina na jednoj podlozi, sustav prikuplja mjeriteljske podatke kako bi identificirao sistemske pomake procesa. Na primjer, može detektirati lagani pomak u koncentraciji kupke za galvanizaciju mnogo prije nego što se pojave tvrdi defekti. Ovo proaktivno rukovanje podacima omogućuje procesnim inženjerima da dinamički prilagode opremu uzvodno, održavajući visoke stope prinosa na iznimno skupim naprednim proizvodima za pakiranje.
Oba sustava mogu otkriti uobičajene SMT nedostatke, ali im se snaga razlikuje. Mirtec koristi Quad Moiré tehnologiju za brzo otkrivanje podignutih izvoda i nadgrobnih spomenika na standardnim PCB pločama, dok se Camtek fokusira na detaljna mjerenja značajki lemljenja u mikro razmjerima i složenih naprednih podloga.
Visoke komponente mogu stvoriti sjene koje skrivaju obližnje male komponente tijekom 3D pregleda. Mirtec koristi višestruke projektore i bočne kamere za pregled tih skrivenih područja, dok Camtek koristi specijaliziranu optiku i fokalno slaganje po osi Z. Oba pristupa pomažu smanjiti mrtve točke na pločama visoke gustoće.
AI pomaže smanjiti ručno programiranje i poboljšati klasifikaciju nedostataka. Mirtec se fokusira na brzu AI postavku za standardne SMT komponente i proizvodne linije, dok Camtek koristi AI za složeniju analizu grešaka na poluvodičkim podlogama. To podržava različite potrebe inspekcije i proizvodna okruženja.
Oba sustava pružaju centralizirane alate za upravljanje programima inspekcije i bibliotekama komponenti na više strojeva. Mirtec se fokusira na brzo dijeljenje biblioteke između SMT linija, dok Camtek pruža detaljnu kontrolu verzija, revizijske zapise i korisnička dopuštenja za proizvodna okruženja koja zahtijevaju strogu sljedivost.
Tehnička značajka | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Primarna primjena | SMT velike brzine, standardni do složeni PCBA | Napredno pakiranje, IC podloge, HDI |
Optička jezgra | 15MP/25MP CoaXPress + Quad Moiré | Submikronski konfokalni/interferometrijski senzori |
Ublažavanje sjene | 8 projekcijskih + 4 bočne kamere | Napredni optički motori i žarišno slaganje |
AI fokus | Varijanca lemljenog spoja, OCR, brzi NPI | Klasifikacija morfoloških grešaka, analiza uroda |
Integracija podataka | Standardna MES, IPC-CFX usklađenost | Poluvodički sustavi upravljanja prinosom |
Sustavi zatvorene petlje povezuju AOI sa SPI, Pick-and-Place i drugom proizvodnom opremom. Kada AOI otkrije ponovljene pogreške u postavljanju, sustav može poslati podatke o korekciji uzvodno. Mirtec se fokusira na M2M komunikaciju unutar SMT linija, dok Camtek povezuje inspekcijske podatke sa širim sustavima upravljanja prinosom za napredno pakiranje.
3D AOI sustavi generiraju velike količine slika i mjernih podataka koji mogu povećati opterećenje mreže. Mirtec koristi rubno računalstvo za lokalnu obradu podataka i slanje ključnih rezultata inspekcije MES-u, dok Camtek koristi kompresiju podataka za upravljanje detaljnim zapisima inspekcije poluvodiča. Oba pristupa pomažu u smanjenju mrežnog pritiska uz zadržavanje važnih proizvodnih podataka.
I Mirtec i Camtek šalju inspekcijske podatke tvorničkim sustavima radi analize kvalitete i sljedivosti. Mirtec pruža vizualne nadzorne ploče za vrste kvarova, lažne pozive i performanse stroja, dok se Camtek više fokusira na detaljne SPC i dugoročne mjeriteljske trendove. Ovi alati pomažu inženjerima prepoznati promjene procesa i poboljšati kvalitetu proizvodnje.
Zakažite demonstraciju referentne vrijednosti koristeći svoj najsloženiji PCBA, uključujući ploču s poznatim kvarom, kako biste procijenili stvarno vrijeme programiranja i stope hvatanja nedostataka.
Pregledajte svoje trenutne stope lažnih poziva i kategorizirajte ih prema vrsti komponente kako biste identificirali specifične optičke mrtve točke na vašoj postojećoj SMT liniji.
Procijenite svoju tvorničku propusnost mreže i ograničenja MES API-ja sa svojim IT odjelom kako biste osigurali da infrastruktura može podnijeti kontinuirano opterećenje 3D mjeriteljskih podataka.
Testirajte softver za izvanmrežno programiranje tijekom procjene dobavljača kako biste izmjerili točno vrijeme potrebno za izgradnju nove biblioteke komponenti od nule.
O: Mirtec koristi top-down kamere ultra visoke razlučivosti uparene s višefrekventnom Moiré rubnom projekcijom za brzu SMT inspekciju širokog polja. Camtek koristi specijalizirane konfokalne ili interferometrijske senzore dizajnirane za submikronsku metrologiju, fokusirajući se na ekstremnu preciznost za poluvodiče i napredne podloge za pakiranje.
O: Camtek obrađuje visoko reflektirajuće površine korištenjem naprednih optičkih motora i specijaliziranih tehnika osvjetljenja kalibriranih za zrcalni odraz. To senzorima omogućuje snimanje točnih topografskih podataka o golom siliciju, poliranim metalima i mikro-izbočinama bez gubitka podataka koji obično uzrokuje odsjaj u standardnim projekcijskim sustavima.
O: Mirtec je općenito prikladniji za okruženja s visokom miješanošću i malom glasnoćom. Njegov softver Intelli-Sys i automatsko programiranje vođeno umjetnom inteligencijom omogućuju brze tijekove rada za uvođenje novih proizvoda. Sposobnost brzog podešavanja algoritama i postavljanja centraliziranih biblioteka komponenti značajno smanjuje vrijeme postavljanja tijekom čestih promjena linije.
O: Mirtec ublažava efekte sjene koristeći arhitekturu s više kamera, obično sa konfiguracijom 8 projekcija plus 4 bočne kamere. Kada visoka komponenta blokira rubnu projekciju odozgo prema dolje, bočne kamere hvataju zasjenjena područja, osiguravajući potpuni pregled manjih susjednih komponenti.
O: Da. Kako bi spriječili prigušivanje mreže i vremensko ograničenje API-ja, oba sustava koriste rubno računalstvo za lokalnu obradu neobrađenih slikovnih podataka. Oni sažimaju masivne 3D oblake točaka u lagane metapodatke, prenoseći samo bitne metrike prolaza/padova i podatke o visini MES-u putem standardnih protokola.
O: AI smanjuje lažne pozive zamjenjujući krute pragove temeljene na pravilima s modelima dubokog učenja obučenim na velikim skupovima podataka o prihvatljivim i neispravnim spojevima. AI razumije prirodnu, prihvatljivu varijaciju u izgledu lema, što joj omogućuje da točno klasificira složene anomalije koje pokreću lažne zastavice u tradicionalnim algoritmima.
