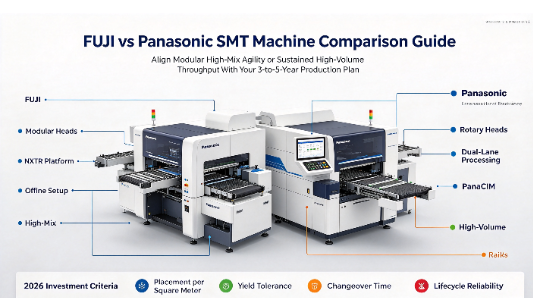

Sastavljanje PCB-a visoke gustoće u 2026. godini zahtijeva tehnološke platforme za površinsku montažu koje balansiraju ekstremne brzine postavljanja s potrebnom agilnošću promjene. Proizvođači elektronike suočavaju se sa strogim operativnim kompromisom u tvornici. Morate maksimizirati propusnost u jednom ciklusu za masovnu proizvodnju, a pritom zadržati fleksibilnost potrebnu za okruženja s velikim miješanjem i malom količinom. Postizanje toga bez trpljenja prekomjernih zastoja odvaja profitabilne linije od onih koje propadaju. Procjena arhitektonskih realnosti ovih platformi je ključna. Upravitelji pogona moraju odrediti koji je sustav usklađen s određenim skaliranjem proizvodnje, ograničenjima prostora i zahtjevima dugoročne pouzdanosti. Neusklađeni izbor stroja stvara trenutna uska grla u proizvodnji. Ograničava sposobnost objekta da se prilagodi brzim promjenama u dizajnu potrošačke elektronike i automobilskih komponenti. Razumijevanje različitih inženjerskih filozofija iza ova dva industrijska diva pruža temelj za otporan proizvodni pod.
FUJI platforme briljiraju u visokomješanim proizvodnim okruženjima, dajući prioritet brzim promjenama brzina, modularnoj fleksibilnosti linije i naprednim dodavačkim tehnologijama u odnosu na brute-force single-run protok.
Panasonic tradicionalno dominira proizvodnjom ultra-velikih količina, niske mješavine, nudeći kontinuiranu maksimalnu propusnost i hardver za teške uvjete rada dizajniran za kontinuirani, neprekinuti rad.
Obje platforme nude iznimnu izdržljivost; moderni FUJI SMT strojevi odgovaraju poznatoj Panasonicovoj pouzdanosti životnog ciklusa od 10+ godina s robusnom konstrukcijom okvira koja ne ugrožava modularnu agilnost.
Konačni odabir ovisi o usklađivanju specifičnih arhitektonskih snaga stroja s predviđanjem kombinacije proizvoda za 3 do 5 godina i postojećom stručnošću operatera.
Sadržaj
Proizvodnja velikih količina usredotočena je na maksimalnu brzinu postavljanja i kontinuirani rad, dok proizvodnja velikih količina zahtijeva bržu promjenu između različitih dizajna PCB-a. Tvornice sa stabilnim proizvodima trebale bi se više usredotočiti na CPH, dok bi one s čestim promjenama proizvoda trebale razmotriti vrijeme postavljanja i fleksibilnost. Pravi izbor ovisi o vašoj trenutnoj i budućoj kombinaciji proizvoda.
Podni prostor utječe i na kapacitet SMT linije i na buduće širenje. Proizvođači bi trebali usporediti otisak stroja, sigurnosnu udaljenost, područja pripreme hranilice i učinak po kvadratnom metru. Modularni sustavi također mogu olakšati dodavanje kapaciteta kako proizvodnja raste bez ponovne izgradnje cijele SMT linije.
Male komponente kao što su 0201 metrički dijelovi zahtijevaju precizne sustave vida i preciznu kontrolu sile mlaznice. Vibracije stroja, pogreške kalibracije i toplinske promjene mogu uzrokovati nedostatke u postavljanju kao što su nadgrobni spomenici, iskrivljenje ili nedostajuće komponente. Proizvođači bi stoga trebali usporediti i brzinu postavljanja i dugoročnu točnost kada ocjenjuju SMT strojeve.
FUJI projektira svoje platforme oko ekstremne modularnosti. Najnovija serija NXTR primjer je ovog arhitektonskog pristupa. Objekti konfiguriraju liniju točno prema trenutnim potrebama i mijenjaju je kasnije kako se dizajn proizvoda razvija. Platforma NXTR podijeljena je u dva različita modela za rješavanje različitih operativnih uskih grla.
Model NXTR S predstavlja standardnu konfiguraciju, nudeći iznimnu modularnu izmjenu glava i fleksibilnost dodavača. Model NXTR A uvodi značajke napredne automatizacije. Koristi automatizirani sustav punjenja hranilice. Ovaj sustav fizički transportira i učitava kolute trake u stroj bez ljudske intervencije. Ova automatizacija drastično mijenja raspodjelu rada na podu. Prijelaz operatera s zadataka ručnog utovara na nadzor i optimizaciju linije. Ovo smanjuje ljudsku pogrešku i održava stroj kontinuiranim radom tijekom nadopune materijala.
Agilnost promjene ostaje najjača prednost FUJI SMT stroja . Feeder ekosustav pokreće ovu učinkovitost. FUJI koristi inteligentne tehnologije spajanja. Operateri spajaju nove kolute komponenti na one kojima ističe rok trajanja bez zaustavljanja stroja. Ovo eliminira mikro-zastoje koji muče starije proizvodne linije.
Nadalje, izvanmrežne mogućnosti postavljanja omogućuju operaterima da pripreme sljedeću seriju proizvoda na rezervnim kolicima dok se trenutna serija izvodi. Nakon što serija završi, operateri jednostavno zamijene cijela kolica. Stroj trenutno prepoznaje nove hranilice putem RFID-a ili skeniranja crtičnog koda. Ovaj inteligentni ekosustav smanjuje vrijeme mirovanja stroja na apsolutni minimum tijekom promjene proizvoda. Pretvara visokoproizvodnju iz noćne more planiranja u pojednostavljen, predvidljiv proces.
FUJI koristi kamere visoke razlučivosti za pregled komponenti u hodu i provjerava položaj komponente prije postavljanja. Njegove glave za postavljanje mogu nositi s mikrokomponentama i većim dijelovima neobičnog oblika, dok kontrola sile pomaže u sprječavanju oštećenja komponenti. Ova kombinacija podržava precizno postavljanje i smanjuje naknadni rad na PCB pločama visoke gustoće.
FUJI koristi teške, krute temeljne okvire za smanjenje vibracija i održavanje točnosti postavljanja tijekom dugotrajnog rada. Njegove modularne jedinice dizajnirane su da ostanu stabilne kroz ponovljene proizvodne cikluse. Prema izvoru, ovi strojevi mogu raditi više od deset godina uz održavanje pouzdanih performansi postavljanja.
Panasonicovi SMT strojevi usmjereni su na stabilnu, brzu proizvodnju za linije s malim miješanjem i velikim količinama. Njihove rotirajuće glave za postavljanje mogu brzo obraditi više komponenti, dok obrada s dvije trake omogućuje da se dvije ploče istovremeno kreću kroz proizvodnju. Ovaj je dizajn vrlo prikladan za kontinuiranu proizvodnju automobilske elektronike i potrošačkih uređaja.
Panasonicovi strojevi koriste teške, krute okvire za smanjenje vibracija tijekom postavljanja velikom brzinom. Stabilni okviri, linearni motori i precizni pogonski sustavi pomažu u održavanju točnosti postavljanja tijekom dugih proizvodnih serija. Ovaj dizajn također smanjuje potrebu za čestom kalibracijom i podržava kontinuiranu proizvodnju 24/7.
Panasonic koristi PanaCIM za upravljanje proizvodnim linijama, materijalima i inventarom komponenti u stvarnom vremenu. Također može pratiti okretni moment motora, vakuumski tlak i točnost postavljanja kako bi identificirao moguće potrebe za održavanjem. To pomaže tvornicama u smanjenju neočekivanih zastoja, poboljšanju kontrole proizvodnje i nižim stopama grešaka.
Usporedba teoretskih maksimalnih brzina često dovodi kupce u zabludu. Proizvođači moraju procijeniti FUJI naspram Panasonic SMT stroja na temelju stvarne propusnosti. Teoretske brzine zanemaruju rukovanje pločom, pregled vida i varijacije komponenti. Panasonic se često može pohvaliti većim teoretskim brojevima zbog dizajna rotacijske glave. Međutim, propusnost u stvarnom svijetu u potpunosti ovisi o specifičnom rasporedu ploče.
Ako ploča zahtijeva česte izmjene mlaznica ili rukuje širokim spektrom komponenti neobičnog oblika, teoretska brzina značajno pada. FUJI-jeve modularne glave često održavaju veći postotak svoje teorijske brzine u složenim scenarijima visoke miješanosti. Kupci moraju pokrenuti referentne testove koristeći svoje stvarne CAD podatke kako bi otkrili stvarne proizvodne mogućnosti na svojim specifičnim linijama proizvoda.
FUJI koristi modularne glave i izvanmrežnu pripremu dodavača kako bi podržao bržu promjenu proizvoda i smanjio vrijeme mirovanja stroja. Panasonic uglavnom koristi prijenose na temelju kolica, koji su učinkoviti, ali zahtijevaju više prostora. FUJI je prikladniji za česte promjene proizvoda, dok Panasonic dobro radi za duže proizvodne cikluse s manje promjena.
I FUJI i Panasonic mogu postaviti male komponente, velike dijelove i konektore neobičnog oblika s velikom preciznošću. FUJI koristi specijalizirane modularne glave za različite tipove komponenti, dok Panasonic koristi svestrane glave koje obrađuju širi raspon bez čestih izmjena. Proizvođači bi trebali usporediti oba sustava koristeći njihove stvarne veličine komponenti i proizvodne potrebe.

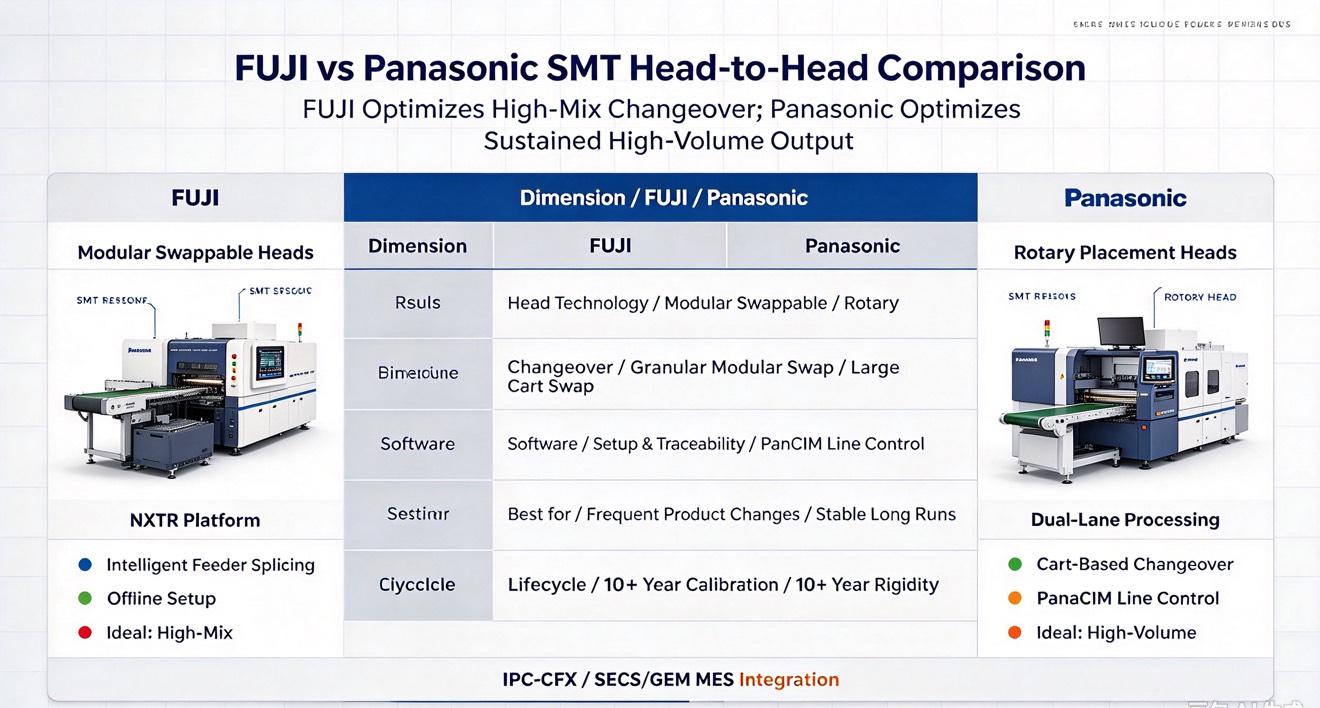

Metrika evaluacije | FUJI Arhitektura | Panasonicova arhitektura |
|---|---|---|
Primarna snaga | Visoka agilnost miješanja i brze promjene | Održana propusnost velike količine |
Tehnologija glave | Modularne, izmjenjive glave za specifične zadatke | Svestrane rotacijske glave za kontinuiranu brzinu |
Metoda promjene | Granularne modularne izmjene i inteligentno spajanje | Zamjene na temelju kolica velikih razmjera |
Idealno okruženje | Proizvodnja po ugovoru, česte izmjene proizvoda | Masovna proizvodnja automobila, potrošačke elektronike |
Rasprava između ova dva brenda postoji u širem tržišnom kontekstu. Alternative kao što su ASM i Yamaha nude vrlo sposobne platforme. ASM često cilja na ultra-high-end automobilski sektor s ekstremnim zahtjevima za preciznošću. Yamaha nudi izvrsna rješenja srednje do visoke razine s jakim integriranim sustavima inspekcije.
Međutim, FUJI i Panasonic vode u svojim nišama. FUJI ostaje neprikosnoveni lider za agilnost visoke mješavine i modularno skaliranje. Panasonic postavlja mjerilo za kontinuiranu masovnu proizvodnju velikih količina. Objekti biraju između ova dva kad prerastu ograničenja srednje razine i zahtijevaju beskompromisnu izvedbu bilo u fleksibilnosti ili sirovoj brzini.
Vrijednost SMT stroja ovisi o dugoročnom prinosu, a ne samo o brzini postavljanja. FUJI koristi modularne glave i preciznu kontrolu sile za smanjenje oštećenja komponenti, dok Panasonic koristi kruti okvir za održavanje točnosti postavljanja tijekom dugih proizvodnih serija. Proizvođači bi trebali usporediti i brzinu i stopu kvarova pri odabiru stroja.
Redovito održavanje pomaže SMT strojevima da održe stabilan učinak i smanje vrijeme zastoja. Mlaznice, pogonski zupčanici, filtri, motori i pogonski sustavi trebaju se redovito provjeravati i servisirati. Također treba uzeti u obzir učestalost održavanja i zahtjeve za kalibraciju jer česta zaustavljanja servisa mogu smanjiti ukupnu učinkovitost proizvodnje.
I FUJI i Panasonic mogu se povezati s Manufacturing Execution Systems (MES) za praćenje materijala, sljedivost i kontrolu kvalitete. Podrška za IPC-CFX i SECS/GEM pomaže proizvodnim podacima da se kreću između SMT stroja i tvorničkih sustava. Kupci bi trebali potvrditi kompatibilnost s postojećim softverom prije instalacije kako bi izbjegli dodatni rad na integraciji.
Izdvojite svoje tri najsloženije PCB CAD datoteke i pošaljite ih obojici dobavljača za simuliranu referentnu vrijednost propusnosti.
Pregledajte postojeći tvornički prostor kako biste odredili točne dimenzije slobodnog prostora za postavljanje kolica i proširenje modula.
Popis svih naslijeđenih ulagača trake i komponenti ladice kako bi se potvrdila kompatibilnost s prethodnim verzijama s predloženim novim glavama za postavljanje.
Uspostavite strogi ugovor o razini usluge s dobavljačem opreme koji jamči vrijeme odgovora na licu mjesta u slučaju kvarova hardvera.
O: Obje platforme rutinski prelaze radni vijek od 10 godina u zahtjevnim proizvodnim okruženjima. Panasonic koristi masivne, monolitne okvire za iznimnu izdržljivost. FUJI odgovara ovoj dugovječnosti kroz teške lijevane osnovne okvire koji podržavaju njegove modularne jedinice, osiguravajući preciznu kalibraciju tijekom milijuna ciklusa postavljanja.
O: Model NXTR S pruža standardnu modularnu fleksibilnost glave i ulagača, zahtijevajući od operatera ručno umetanje koluta trake. Model NXTR A ima naprednu automatizaciju koja automatski fizički transportira i učitava kolute trake u stroj, značajno smanjujući ručni rad i sprječavajući gubitak materijala.
O: FUJI općenito nudi superiorne brzine prebacivanja za visoko miješana okruženja. Njegova visoko modularna arhitektura, inteligentno spajanje i mogućnosti postavljanja izvanmrežnog dodavača omogućuju operaterima promjenu proizvodnih ciklusa uz minimalno vrijeme mirovanja stroja u usporedbi s tradicionalnim sustavima koji se temelje na kolicima.
O: Panasonic održava jaku kompatibilnost sa starijim verzijama na mnogim svojim platformama. Međutim, postizanje maksimalne brzine postavljanja njihovih najnovijih strojeva često zahtijeva korištenje najnovije generacije inteligentnih dodavača. Uvijek provjerite kompatibilnost određenog modela sa svojim dobavljačem.
O: Obje marke rukuju 0201 metričkim komponentama s iznimnom točnošću. Koriste naprednu preglednost u hodu i preciznu kontrolu sile mlaznice kako bi spriječili oštećenje nadgrobnih spomenika i komponenti. Razlika je u tome kako njihove posebne glave za postavljanje optimiziraju proces skupljanja za ove mikrokomponente.
O: Da, obje platforme podržavaju integraciju s Manufacturing Execution Systems treće strane. Koriste standardne industrijske protokole kao što su IPC-CFX i SECS/GEM za prijenos podataka o proizvodnji u stvarnom vremenu, metrike sljedivosti i statusa stroja u softver za upravljanje u cijeloj tvornici.
