U proizvodnji visoke gustoće Surface Mount Technology (SMT), financijski učinak lažnih poziva i nedostataka eksponencijalno se povećava s minijaturizacijom komponenti. Prilikom postavljanja komponenti 0201m i 01005, inženjerski timovi i timovi za kvalitetu bore se za ravnotežu protoka inspekcije s apsolutnom preciznošću. Naslijeđeni sustavi automatizirane optičke inspekcije (AOI) uvelike se oslanjaju na ručno podešavanje praga. To dovodi do zamora operatera, nedosljedne klasifikacije nedostataka i uskih grla u proizvodnji tijekom uvođenja novog proizvoda (NPI).
Rješavanje ovih uskih grla zahtijeva procjenu 3D AOI platformi sljedeće generacije. Ova analiza uspoređuje optički hardver, softverske ekosustave vođene umjetnom inteligencijom i operativne stvarnosti Pemtron i SAKI arhitektura. Procjenjujemo kako različite tehnologije projekcije i modeli strojnog učenja utječu na otkrivanje nedostataka u tvornici. Naučit ćete koji sustav najbolje odgovara specifičnim proizvodnim okruženjima, omogućujući vašem timu da optimizira brzinu linije bez žrtvovanja kontrole kvalitete.
Arhitektura hardvera diktira osnovnu preciznost: Pemtron koristi napredni uzorak boja Moiré 3D projekciju za vrlo detaljno profiliranje lemljenih spojeva, dok SAKI naglašava stabilnost krutog portala i snimanje slike velikom brzinom za dosljednu ponovljivost.
Implementacija umjetne inteligencije razlikuje se u opsegu: Obje platforme koriste strojno učenje, ali njihova primjena se razlikuje—Pemtron se uvelike usredotočuje na automatsko programiranje i smanjenje vremena postavljanja NPI-ja, dok SAKI daje prioritet filtriranju grešaka vođenom umjetnom inteligencijom kako bi smanjio stope lažnih poziva.
Kompromisi između propusnosti i rezolucije: Odabir između ovih sustava zahtijeva usklađivanje vidnog polja (FOV) stroja i mogućnosti razlučivosti kamere (npr. 12MP naspram 25MP) s vašom specifičnom brzinom linije i zahtjevima gustoće komponenti.
Spremnost za pametnu tvornicu i sinergija zatvorene petlje: Oba sustava podržavaju standarde Industrije 4.0 (IPC-CFX, Hermes), ali njihova sposobnost besprijekorne integracije s postojećim sustavima za inspekciju lemne paste (SPI) i automatiziranu rendgensku inspekciju (AXI) diktira istinsku kontrolu procesa zatvorene petlje.
Sadržaj
AOI sustavi moraju uravnotežiti lažne pozive i propuštene nedostatke. Previše lažnih poziva povećava ručni pregled i opterećenje operatera, dok propušteni nedostaci mogu dovesti do problema s kvalitetom i troškova jamstva. Proizvođači bi trebali testirati AOI sustave sa stvarnim proizvodnim pločama kako bi potvrdili da mogu smanjiti lažne alarme dok i dalje otkrivaju lemne kuglice, premošćenje i nedovoljno lema.
Brzina inspekcije AOI mora odgovarati ostatku SMT linije kako bi se izbjegla uska grla u proizvodnji. Veće vidno polje (FOV) može pregledati više komponenti odjednom i smanjiti vrijeme ciklusa, ali kvaliteta slike i točnost Z-osi moraju ostati stabilni. Proizvođači bi trebali uravnotežiti FOV, brzinu inspekcije i složenost PCB-a pri odabiru sustava.
Brzo uvođenje novih proizvoda (NPI) pomaže proizvođačima nositi se s čestim promjenama proizvoda. Moderni AOI sustavi mogu uvesti ODB++ ili Gerber podatke, identificirati komponente i automatski kreirati osnovne postavke inspekcije. To smanjuje ručno programiranje i može skratiti vrijeme postavljanja s dana na sate.

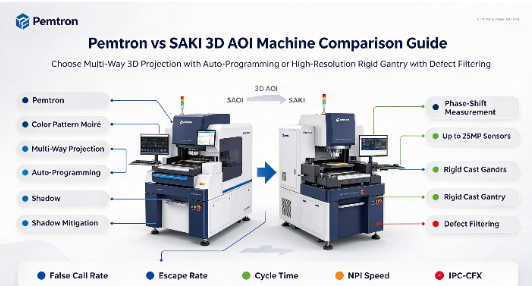

Prilikom ocjenjivanja sustava Pemtron u odnosu na SAKI AOI sustav , ključna razlika leži u njihovim metodama optičkog snimanja. Pemtron se uvelike oslanja na višesmjernu projekciju i Moiré tehnologiju uzoraka boja. Ovaj pristup projicira precizne uzorke rešetki na tiskanu ploču iz više kutova. Kako ovi svjetlosni uzorci pogađaju zakrivljene udubljenja lema ili tijela komponenti, linije se deformiraju. Kamera bilježi tu deformaciju, a softver izračunava točnu visinu i volumen na temelju faznog pomaka mreže.
Ova strategija s više projekcija ističe se u uklanjanju učinaka sjene. Visoke komponente poput elektrolitičkih kondenzatora, releja ili velikih konektora često blokiraju svjetlost da dopre do susjednih mikro-pasivnih jedinica. Projiciranjem svjetla iz četiri ili osam različitih kutova, Pemtron osigurava da svaki ugao lema dobije odgovarajuće osvjetljenje. To sprječava mrtve točke i omogućuje precizno 3D profiliranje čak iu gusto naseljenim regijama ploča.
SAKI kombinira kamere visoke razlučivosti od 12 MP do 25 MP s tehnologijom mjerenja faznog pomaka za pregled malih komponenti kao što je 0201m. Telecentrične leće pomažu u održavanju točnih mjerenja u cijelom vidnom polju (FOV), omogućujući sustavu da uravnoteži brzinu pregleda s detaljima potrebnim za mikrokomponente i lemljene spojeve.
Stabilne strukture stroja sprječavaju da vibracije utječu na kvalitetu AOI slike. SAKI koristi kruti portalni dizajn za poboljšanje stabilnosti tijekom skeniranja velikom brzinom, dok Pemtron koristi linearne motore i precizne kodere za glatko kretanje. Oba dizajna podržavaju ponovljiv pregled, ali koriste različite pristupe za kontrolu vibracija i kretanja.
Pemtron koristi AI kako bi ubrzao postavljanje novog proizvoda (NPI). Softver uvozi CAD podatke, identificira pakete komponenti i automatski primjenjuje odgovarajuće postavke inspekcije. Inženjeri samo trebaju pregledati i prilagoditi predložene parametre, dok sustav može učiti iz ovih promjena kako bi poboljšao buduće programiranje i smanjio vrijeme postavljanja.
Dok se Pemtron fokusira na programsku stranu, SAKI AOI Systems primjenjuje AI prvenstveno za filtriranje nedostataka tijekom proizvodnje. SAKI trenira svoje neuronske mreže na milijunima lemljenih spojeva iz stvarnog svijeta. AI razumije suptilne vizualne razlike između kritičnog defekta i benigne anomalije, djelujući poput iskusnog ljudskog inspektora.
Različiti ostaci fluksa često pokreću lažne alarme za nedovoljnu količinu lema na naslijeđenim strojevima. SAKI-jev AI prepoznaje teksturu i uzorke refleksije fluksa. On potiskuje alarm, dopuštajući daska prođe bez intervencije operatera. Ova ciljana primjena strojnog učenja izravno napada stopu lažnih poziva, oslobađajući osoblje za kontrolu kvalitete da se usredotoči na stvarna odstupanja u procesu umjesto na traganje za lažnim nedostacima.
Visoki konektori, kondenzatori i RF štitovi mogu stvoriti sjene koje skrivaju obližnje male komponente od kamera okrenutih odozgo prema dolje. Napredni 3D AOI sustavi koriste kamere sa bočnim kutom i višesmjernu rasvjetu za pregled tih područja. Ovo poboljšava vidljivost lemljenih spojeva i smanjuje mrtve točke na pločama visoke gustoće.
Male komponente kao što su 0201m i 01005 zahtijevaju pregled visoke rezolucije. 3D AOI sustavi koriste precizna mjerenja Z-osi za otkrivanje malih promjena visine i nedostataka kao što su nadgrobni spomenici. To pomaže spriječiti da loši lemljeni spojevi pređu u sljedeću fazu proizvodnje.
3D AOI sustavi mjere volumen, visinu i oblik lemljenih spojeva umjesto da samo provjeravaju je li lem prisutan. Ovo pomaže u otkrivanju nedostatne količine lema, prekomjerne količine lema i mogućeg premošćavanja koje je teško vidjeti 2D pregledom. Precizno 3D mjerenje također podržava IPC-A-610 zahtjeve za inspekciju klase 3.

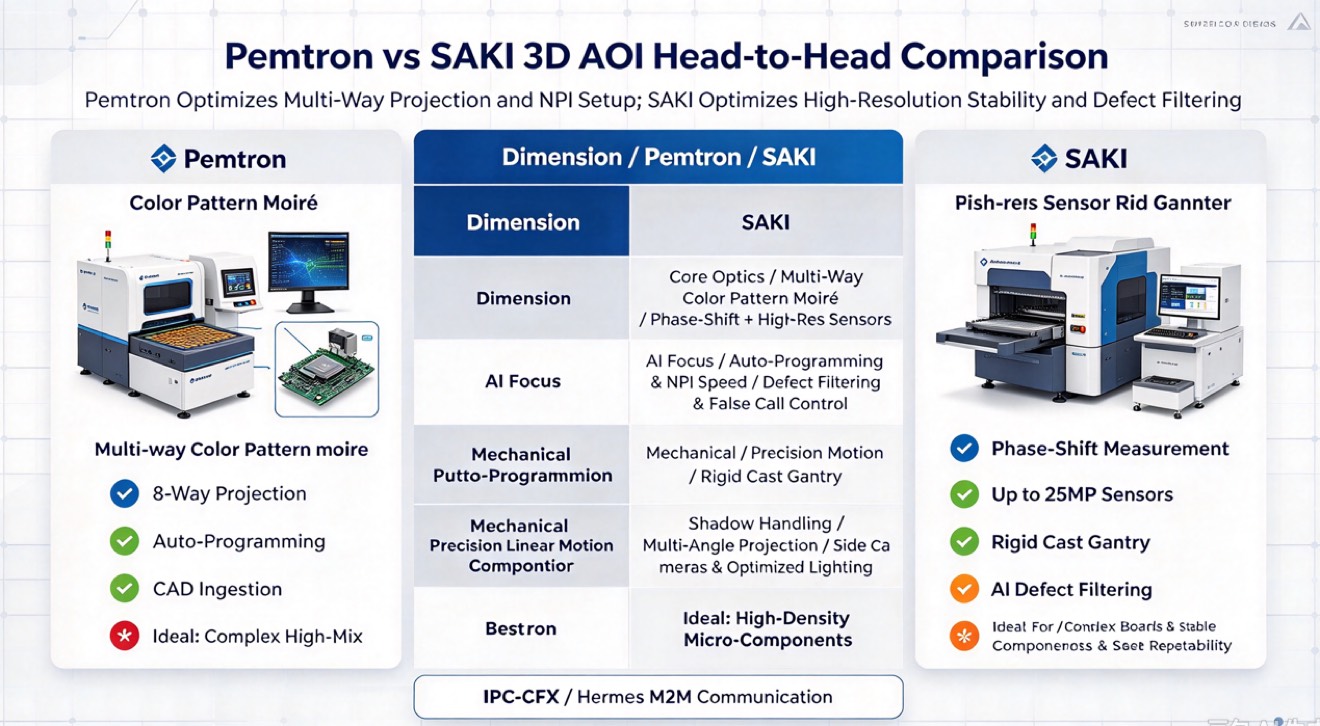

Kako bismo pojednostavili proces evaluacije, sljedeće tablice raščlanjuju osnovne arhitektonske razlike i specifične strategije otkrivanja nedostataka koje koriste moderne 3D AOI platforme.
Značajka/sposobnost | Pemtron 3D AOI arhitektura | SAKI 3D AOI arhitektura |
|---|---|---|
Primarna 3D tehnologija | Moiré projekcija uzorka boja (višesmjerna) | Mjerenje faznog pomaka sa senzorima visoke rezolucije |
Rezolucija kamere | CMOS velike brzine (obično 12MP - 15MP) | Opcije ultra visoke razlučivosti (do 25MP) |
Mehanička struktura | Precizni linearni motori, glatka kontrola kretanja | Teški, kruti lijevani portal za maksimalnu stabilnost |
AI fokusno područje | Auto-programiranje, CAD gutanje, NPI brzina | Filtriranje kvarova, suzbijanje lažnih poziva |
Ublažavanje sjene | 8-smjerna projekcija uklanja mrtve točke | Bočne kamere i optimizirani kutovi osvjetljenja |
Vrsta oštećenja | Izazov otkrivanja | Strategija rješenja 3D AOI |
|---|---|---|
nadgrobni spomenik (01005) | Komponenta je premala za 2D otkrivanje rubova. | Mapiranje visine Z-osi detektira podizanje na mikronskoj razini. |
Nedovoljan ispun pete | Skriven iza olova galebovih krila. | Višekutna projekcija osvjetljava iza prednje strane. |
Problemi s koplanarnošću (BGA) | Nedostaci su u potpunosti skriveni ispod paketa. | Mjerenje nagiba gornje površine paketa na osi Z. |
Flux Pooling | Oponaša odraz stvarnog lema. | AI neuronske mreže klasificiraju teksturu fluksa naspram lemljenja. |
Pemtron i SAKI podržavaju M2M komunikacijske standarde kao što su IPC-CFX i Hermes. Ovi standardi omogućuju AOI strojevima da dijele podatke o kvarovima s MES-om i drugom proizvodnom opremom u stvarnom vremenu. To pomaže inženjerima u praćenju trendova kvalitete, ranijem identificiranju problema u proizvodnji i smanjenju nepotrebnog otpada.
Povezivanje SPI, AOI i AXI podataka pomaže proizvođačima da brže pronađu izvor PCB grešaka. SPI provjerava pastu za lemljenje, AOI otkriva vidljive nedostatke, a AXI pregledava skrivene lemljene spojeve poput onih ispod BGA. Dijeljenje ovih podataka preko proizvodne linije podržava brže rješavanje problema i bolju kontrolu procesa.
Redovita kalibracija pomaže AOI strojevima da zadrže točnost pregleda tijekom vremena. Prašina, promjene temperature i slabije LED osvjetljenje mogu utjecati na mjerenja kamera i Z-osi. Moderni sustavi koriste alate za automatsku kalibraciju za podešavanje fokusa kamere, osvjetljenja i 3D mjerenja, pomažući u smanjenju odstupanja mjerenja i lažnih poziva.
Jasna softverska sučelja i odgovarajuća obuka pomažu operaterima da točnije pregledaju nedostatke. Moderni AOI sustavi mogu prikazati 3D slike nedostataka, referentne slike i istaknuta problematična područja kao što su podignuti vodovi ili lemljeni mostovi. To olakšava razumijevanje nedostataka, smanjuje umor operatera i poboljšava dosljednost pregleda u različitim smjenama.
Odabir prave platforme za inspekciju zahtijeva usklađivanje mogućnosti stroja s vašim specifičnim proizvodnim izazovima. Slijedite ove korisne korake kako biste dovršili svoju evaluaciju:
Pregledajte podatke o trenutnim nedostacima kako biste utvrdili je li vaš primarni problem vrijeme programiranja ili osjetljivost algoritma.
Osigurajte oba dobavljača svoju najsloženiju proizvodnu ploču visoke gustoće i izmjerite njihovo stvarno vrijeme NPI programiranja od nule.
Provjerite fizičku kvalitetu izrade portalnih sustava, primijetivši kako vibracije utječu na jasnoću slike pri maksimalnoj potrebnoj brzini linije.
Provjerite može li odabrani sustav uspješno gurati i povlačiti podatke s vaših postojećih SPI strojeva i MES mreže koristeći IPC-CFX standarde.
O: Moiré projekcija baca precizne rešetkaste uzorke na ploču. Dok rešetka pada preko zakrivljenih uglova lema ili visokih komponenti, linije se deformiraju. Kamera bilježi tu deformaciju, a softver koristi algoritme faznog pomaka za izračunavanje točne 3D visine i volumena objekta, pružajući vrlo precizne topografske podatke.
O: Kamera od 25 MP bilježi ogromne količine detalja u jednoj slici. To omogućuje stroju da zadrži veliko vidno polje (FOV) dok još uvijek razlučuje mikroskopske detalje komponenti 0201m i 01005. Osigurava velike brzine pregleda bez žrtvovanja razlučivosti potrebne za otkrivanje mikrodefekata.
O: SMT inspekcija zahtijeva da se optička glava brzo kreće i naglo zaustavlja. Ovo gibanje stvara kinetičku energiju i vibracije. Čvrsti, teški portal trenutno apsorbira ovu vibraciju. To sprječava podrhtavanje leće fotoaparata tijekom snimanja slike, eliminirajući zamućenje i osiguravajući dosljedna, ponovljiva mjerenja.
O: AI koristi neuronske mreže uvježbane na milijunima lemljenih spojeva iz stvarnog svijeta. Uči razlikovati kritične nedostatke od bezopasnih vizualnih anomalija, kao što su različiti ostaci fluksa ili mala promjena boje jastučića. Prepoznavanjem ovih benignih obrazaca, AI potiskuje alarm, sprječavajući lažni poziv.
O: IPC-CFX je industrijski standardni komunikacijski protokol Machine-to-Machine (M2M). Omogućuje AOI stroju neprimjetno dijeljenje podataka o kvarovima u stvarnom vremenu s drugom opremom, kao što su SPI strojevi, uređaji za ugradnju i tvornički MES softver, omogućujući automatiziranu kontrolu procesa zatvorene petlje i naprednu analitiku.
O: Da. Napredni sustavi ublažavaju sjene korištenjem višesmjernih projektora i kamera sa bočnim kutom. Osvjetljavanje ploče iz više različitih kutova osigurava da svjetlost dopire ispod visokih komponenti, dopuštajući sustavu da precizno profilira manje pasive smještene u uskim područjima visoke gustoće.
