Automatizirana optička inspekcija (AOI) temeljena na pravilima ne uspijeva na modernim PCBA linijama visoke gustoće. Ne možete se osloniti na statičke pragove kada pregledavate 01005 komponente ili gusto zbijene BGA ploče. Detekcija kvarova vođena umjetnom inteligencijom služi kao temeljni zahtjev za bilo koju ozbiljnu operaciju tehnologije površinske montaže (SMT). Visoke stope lažnih poziva i dugo vrijeme ručnog pregleda ubijaju brzinu linije. Oni uništavaju granice prinosa i izgaraju operatere, što izravno dovodi do sekundarnih pogrešaka pri inspekciji.
Voditelji proizvodnje suočavaju se s neprestanom borbom u tvornici. Tradicionalni deterministički algoritmi teško prave razliku između prihvatljivih varijacija procesa i stvarnih nedostataka na gusto naseljenim pločama. Mali pomak u sitotisku ili bezopasni ostatak fluksa često izazivaju zaustavljanje stroja, prisiljavajući ljudskog operatera da provjeri savršeno dobru ploču.
Procjenjujemo kako dva glavna igrača razvijaju svoj 3D AOI hardver i AI softver kako bi popravili ta uska grla. Pogledat ćemo točnu mehaniku njihovih inspekcijskih glava, njihove okvire za strojno učenje i njihovu izvedbu u aktivnim tvorničkim podovima. Ova raščlamba uklanja marketinške tvrdnje da se usredotočuje na inline performanse, stope izbjegavanja grešaka i stvarnu učinkovitost programiranja.

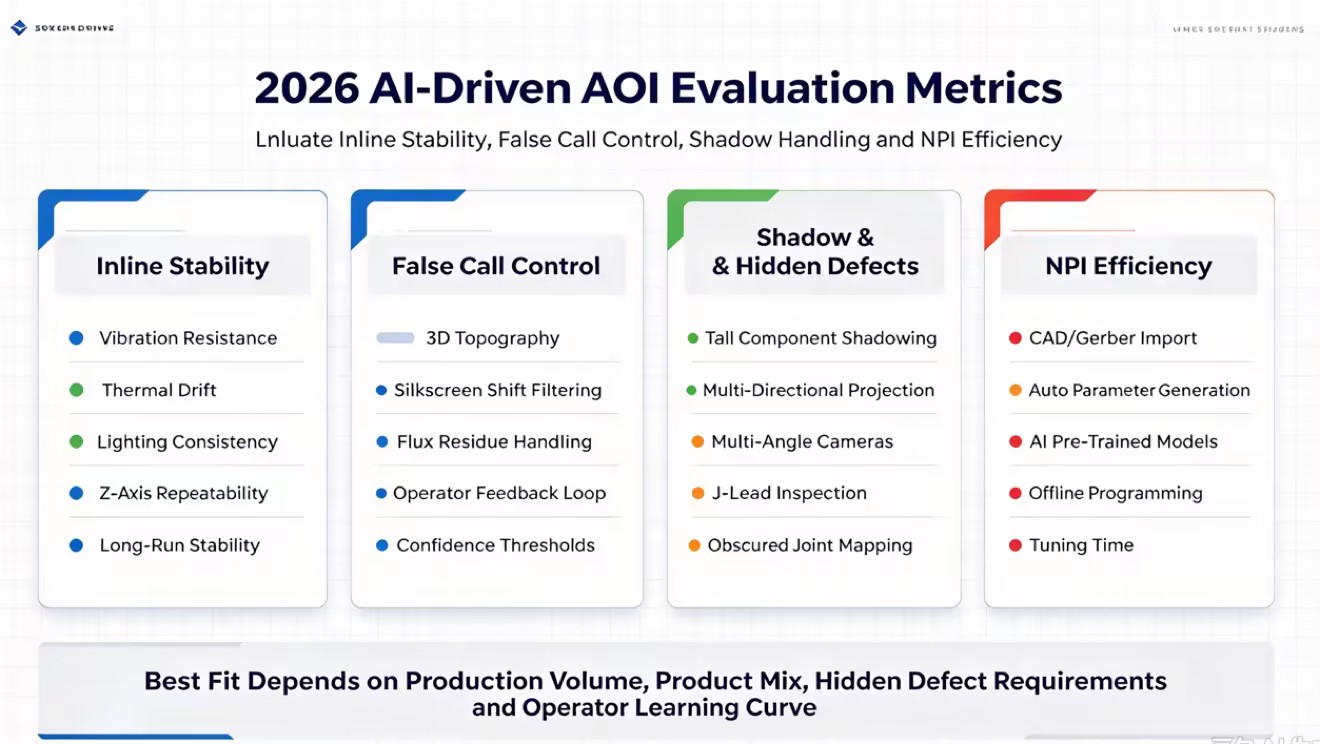

Učinkovitost AI programiranja: Usporedite Viscomov okvir vAI ProVision sa SAKI-jevim vlasničkim AI motorom u pogledu vremena postavljanja uvođenja novih proizvoda (NPI) i automatizirane generacije programa.
Lažno pozitivno smanjenje i pametni pregled: Istaknite kritične metrike za procjenu kako svaki sustav razlikuje prihvatljive tolerancije i kritične nedostatke i kako stanice za pregled uz pomoć umjetne inteligencije minimiziraju vrijeme ručne provjere.
Duboka 3D inspekcija: Sažmite kako obje marke rješavaju skrivene nedostatke i zasjenjenje visokih komponenti pomoću naprednih tehnologija snimanja i inteligentnih algoritama.
Integracija i skalabilnost: Ocrtajte spremnost obiju platformi za usklađenost s pametnim tvornicama, MES integraciju zatvorene petlje i kontinuirano usavršavanje strojnog učenja.
Sadržaj
Učinkovitost AOI trebala bi se mjeriti na stvarnim SMT linijama, a ne samo razlučivošću kamere ili maksimalnom brzinom pregleda. Tvorničke vibracije, promjene osvjetljenja i promjene temperature mogu utjecati na kvalitetu slike i točnost pregleda. Pouzdan AOI sustav trebao bi održavati stabilne performanse u stvarnim proizvodnim uvjetima.
AI pomaže AOI sustavima da prepoznaju normalne varijacije u lemljenim spojevima i postavljanju komponenti, smanjujući nepotrebne lažne pozive. Moderni sustavi također mogu učiti iz povratnih informacija operatera tijekom pregleda kvara. Ovo smanjuje vrijeme ručnog pregleda, smanjuje radno opterećenje operatera i poboljšava učinkovitost pregleda tijekom vremena.
SAKI kombinira kamere visoke razlučivosti s višefrekventnom faznom projekcijom za preciznu 3D inspekciju. Višesmjerno osvjetljenje pomaže smanjiti sjene od visokih komponenti i poboljšava mjerenje Z-osi komponenti i lemljenih spojeva, uključujući skrivena područja na PCBA pločama visoke gustoće.
SAKI koristi AI za uvoz CAD i Gerber podataka, izgradnju biblioteka komponenti i automatsko stvaranje početnih postavki pregleda. Njegov AI također analizira podatke o 3D lemljenim spojevima kako bi otkrio nedostatke kao što su podignuti vodovi, premošćenja i nedovoljno lemljenja, smanjujući potrebu za ručnim programiranjem i 2D vizualnim provjerama.
SAKI je vrlo prikladan za proizvodnju velikih količina gdje su važni stabilna inspekcija i niske stope lažnih poziva. Njegov NPI proces kombinira CAD podatke, biblioteke komponenti, parametre generirane umjetnom inteligencijom i automatsko podešavanje pomoću stvarnih ploča. Međutim, operateri će možda trebati dodatnu obuku, a prilagođene komponente mogu zahtijevati više podataka o inspekciji prije nego što AI model postane pouzdan.
Tehnologija glave senzora u standardnom 2026 Viscom AOI stroju predstavlja visoko specijalizirani pristup prikupljanju optičkih podataka. Viscom se uvelike oslanja na sustave kamera s više kutova koji okružuju središnji ortogonalni senzor visoke rezolucije. Ovaj niz radi u tandemu s naprednim rubnim projekcijskim modulima. Projektori bacaju precizne svjetlosne uzorke preko ploče, dok kutne kamere hvataju deformacije tih uzoraka preko komponenti.
Viscom je osmislio ovu hardversku konfiguraciju posebno za prepoznavanje skrivenih nedostataka. Kutne kamere zaviruju ispod rubova određenih komponenti i pregledavaju rubove J-lead paketa koji ostaju zaklonjeni od pogleda odozgo prema dolje. Duboka 3D inspekcija u potpunosti se oslanja na ove podatke iz više perspektiva. Sustav rekonstruira vrlo precizan 3D model PCBA, dopuštajući softveru mjerenje volumena lema i koplanarnosti komponenti s ekstremnom preciznošću.
Viscomov vAI ProVision koristi AI za analizu CAD podataka i automatsko stvaranje postavki inspekcije na temelju tipova komponenti i IPC standarda. Smanjuje ručni rad kao što je crtanje inspekcijskih područja i postavljanje ograničenja visine, pomažući inženjerima da brže kreiraju inspekcijske programe i usredotoče se na složenije komponente.
Viscom je vrlo prikladan za proizvodnju s visokom mješavinom i visokom pouzdanošću, poput automobilske i zrakoplovne proizvodnje. Njegov softver vAI ProVision podržava brži NPI i česte promjene proizvoda, dok višekutna inspekcija pomaže u ispunjavanju strogih zahtjeva inspekcije. Međutim, složeniji inspekcijski zadaci mogu zahtijevati dodatna podešavanja i integraciju sustava.
Da bismo razumjeli razlike u hardveru i softveru, možemo pogledati kako oba sustava pristupaju procesu inspekcije:

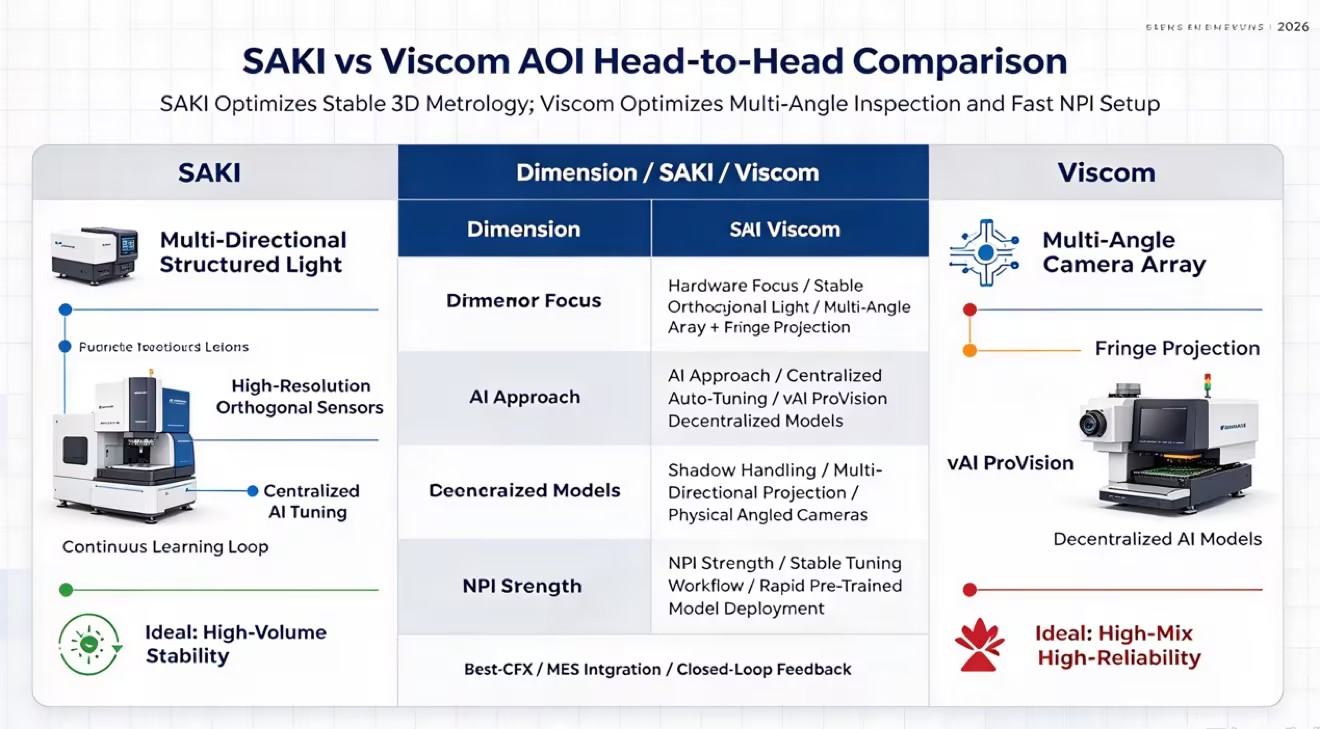

Značajka sustava | SAKI Arhitektura | Viscom arhitektura |
|---|---|---|
Dizajn primarnog senzora | Ortogonalno visoke rezolucije s faznim pomakom | Ortogonalno u kombinaciji s nizom kamera s više kutova |
Strategija ublažavanja sjene | Višesmjerna strukturirana svjetlosna projekcija | Pregled fizičke kamere pod kutom i rubna projekcija |
NPI softverski motor | Centralizirano AI automatsko podešavanje | vAI ProVision decentralizirani modeli |
Idealno proizvodno okruženje | Kontinuirane serije velikog volumena s malo miješanja | Visoka kombinacija, visoka pouzdanost (Automobili/Aerospace) |
Povećanje mogućnosti vAI ProVisiona često zahtijeva duboku integraciju s Viscomovim vlastitim alatima za upravljanje podacima. Hardverski otisak glave senzora s više kutova također može biti veći od konkurentskih sustava, što zahtijeva pažljivu integraciju u postojeće SMT linije. Složene AI evaluacije koje koriste podatke sa svih kutnih kamera istovremeno uvode dodatne troškove obrade, marginalno utječući na vrijeme ciklusa na izuzetno gustim pločama.
Usporedba SAKI i Viscom AOI stroja zahtijeva analizu načina na koji njihove neuronske mreže filtriraju prihvatljive PCB varijacije. Pomaci sitotiska, ostaci fluksa i manje promjene boje supstrata izazivaju lažne pozitivne rezultate u naslijeđenim sustavima. SAKI koristi visoko centralizirani AI model koji filtrira te vizualne anomalije dajući prednost 3D topografskim podacima u odnosu na 2D varijacije boja. Viscomove neuronske mreže iskorištavaju podatke o slikama iz više kutova za unakrsne reference na anomalije, osiguravajući da se sjena uzrokovana ostacima fluksa ne protumači pogrešno kao nedostajući file lema.
Granularna kontrola nad pragovima pouzdanosti umjetne inteligencije razlikuje se između dvije platforme. Viscom pruža inženjerima detaljne klizače za podešavanje strogosti vAI ProVision modela, omogućujući brze prilagodbe u hodu. SAKI-jev sustav automatizira ove pragove na temelju kontinuirane petlje učenja, zahtijevajući manje ručne intervencije, ali nudeći nešto manje mogućnosti neposrednog ručnog nadjačavanja. Oba sustava učinkovito obrađuju duboku 3D inspekciju za skrivene nedostatke, iako Viscomovi fizički kutovi kamere pružaju prednost u inspekciji vrlo složenih PCBA geometrija s jakim zasjenjenjem.
I SAKI i Viscom koriste sustave pregleda potpomognute umjetnom inteligencijom kako bi smanjili vrijeme ručnog pregleda. SAKI pruža jasne 3D slike nedostataka i referentne slike, dok Viscom nudi više prikaza kamera i detaljnije podatke o inspekciji. Oba sustava mogu naučiti iz povratnih informacija operatera kako bi smanjili ponovljene lažne pozive tijekom vremena.
Oba sustava koriste CAD i Gerber podatke za izvanmrežno programiranje, ali se njihovi tijekovi rada razlikuju. SAKI koristi strukturirani proces AI podešavanja koji se fokusira na stabilnu inspekciju, dok Viscomov vAI ProVision koristi unaprijed obučene AI modele za bržu izradu programa i smanjenje ručnog postavljanja tijekom NPI.
SAKI i Viscom podržavaju IPC-CFX za integraciju s MES i drugom SMT opremom. Oba sustava mogu dijeliti AOI podatke sa SPI i Pick-and-Place strojevima za prepoznavanje procesnih promjena i podršku za automatske ispravke. To pomaže smanjiti nedostatke i poboljšati kontrolu proizvodnje.
SAKI i Viscom pristupaju izazovu proizvodnje elektronike s različitim inženjerskim filozofijama. SAKI daje prioritet robusnoj optičkoj hardverskoj stabilnosti i visoko centraliziranom, automatiziranom AI podešavanju za postizanje maksimalne inline konzistentnosti. Viscom se snažno usredotočuje na prikupljanje višekutnih senzora i brzu implementaciju softvera kroz vAI ProVision kako bi dominirao okruženjima visoke miješanosti i složenosti.
Postrojenja koja daju prednost dugim proizvodnim serijama, kompatibilnosti postojeće SAKI flote i apsolutnoj otpornosti na varijable okoliša trebaju SAKI ući u uži izbor. Okruženja koja zahtijevaju brze NPI preokrete, strogu 3D usklađenost za skrivene nedostatke i granularnu kontrolu nad parametrima umjetne inteligencije smatrat će Viscomovu arhitekturu vrlo učinkovitom.
Da biste nastavili s procjenom AOI-ja, izvršite sljedeće korake:
Sastavite testnu seriju vaših najsloženijih PCBA-a, posebno uključujući ploče s poznatim povijesnim nedostacima.
Zakažite inline probe s oba dobavljača na vašem aktivnom SMT podu kako biste izmjerili stvarno smanjenje lažnih poziva pod stvarnim toplinskim i vibracijskim uvjetima.
Procijenite softversko sučelje sa svojim trenutnim operaterima stroja kako biste izmjerili krivulju učenja i pregledali ergonomiju stanice.
Provjerite IPC-CFX kompatibilnost s vašim postojećim Manufacturing Execution System (MES) kako biste osigurali ispravne funkcije bilježenja podataka zatvorene petlje.
O: Viscom integrira neuronske mreže s podacima 3D rubne projekcije. AI analizira višekutnu 3D topografiju komponente ili lemljenog spoja. Umjesto oslanjanja na kruta geometrijska pravila, model strojnog učenja razumije prirodnu varijaciju prihvatljivih uglova lema i položaja komponenti. To mu omogućuje razlikovanje pravih kritičnih nedostataka od prihvatljivih varijacija procesa, drastično smanjujući lažne alarme i vrijeme ručnog pregleda.
O: Viscom općenito nudi brži NPI obrt zahvaljujući svom vAI ProVision softveru, koji agresivno primjenjuje unaprijed obučene AI modele na uvezene CAD podatke kako bi automatski generirao parametre inspekcije. SAKI ima alate za automatsko programiranje, ali njegov tijek rada zahtijeva metodičniju fazu podešavanja vođenu umjetnom inteligencijom na prvih nekoliko fizičkih ploča, dajući prednost dugoročnoj stabilnosti u odnosu na trenutnu brzinu postavljanja.
O: Da. Obje su platforme potpuno opremljene za pametne tvorničke ekosustave. Podržavaju industrijske standardne komunikacijske protokole, uključujući IPC-CFX i SECS/GEM. To omogućuje besprijekornu integraciju s postojećim Manufacturing Execution Systems (MES) za bilježenje podataka u stvarnom vremenu, sljedivost i povratne informacije zatvorene petlje s ostalom opremom SMT linije.
O: Oba stroja koriste napredne slike za mapiranje topografije ploče. SAKI koristi višesmjernu strukturiranu projekciju svjetla za uklanjanje sjena uzrokovanih visokim komponentama. Viscom koristi sustav kamera s više kutova u kombinaciji s rubnom projekcijom kako bi fizički zavirio ispod rubova komponenti. Inteligentni algoritmi zatim rekonstruiraju te podatke u precizan 3D model za pregled nejasnih lemljenih spojeva.
O: Održavanje hardvera uključuje rutinsku optičku kalibraciju, čišćenje leća senzora i provjeru poravnanja projektora kako bi se osigurala točnost Z-osi. Održavanje softvera jednako je kritično. Inženjeri moraju kontinuirano ažurirati centralizirane biblioteke komponenti i upravljati pomicanjem modela umjetne inteligencije unošenjem novih podataka u sustav kada se promijene dobavljači komponenti ili proizvođači PCB-a.
O: AI modeli prilagođavaju se kroz mogućnosti kontinuiranog učenja i petlje povratnih informacija pametnog pregleda. Kada operater klasificira anomaliju na novoj komponenti kao lažno pozitivnu, sustav ažurira svoje unutarnje ponderiranje. Inženjeri ažuriraju centralizirane biblioteke komponenata izvanmrežno unoseći AI CAD podatke i uzorke slika novih dijelova bez zaustavljanja aktivne proizvodnje.
