Pick and place uska grla izravno ubijaju profitabilnost sklapanja tiskanih ploča. Stalno se borite za ravnotežu između brzine sirovog postavljanja, agilnosti prijelaza i beskompromisne kvalitete proizvoda. Odabir pogrešne tehnološke platforme za površinsku montažu dovodi do velikih zastoja, visokih stopa otpada i pogrešaka u postavljanju. Prisiljavanje stroja velike količine u okruženje visoke miješanosti jamči odgode postavljanja. Vođenje agilne platforme za održivu masovnu proizvodnju guši vaš učinak.

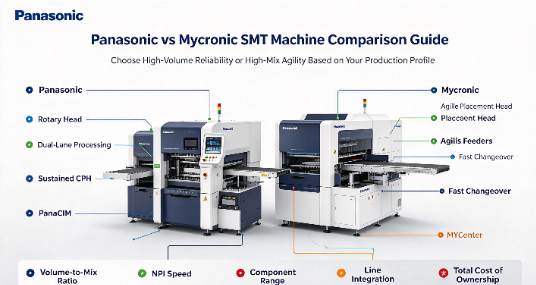

Ocjenjivanje Panasonicovog u odnosu na Mycronic SMT stroj znači sagledavanje stvarnih proizvodnih zahtjeva, dugoročne pouzdanosti i kompatibilnosti linije. Panasonic pruža stalnu, ultra-brzu propusnost za velike vožnje. Mycronic vam daje brze promjene i ekstremnu fleksibilnost komponenti za dinamičke rasporede. Razdvojit ćemo njihove arhitektonske razlike, softverske ekosustave i kompatibilnost linija kako biste mogli optimizirati učinkovitost proizvodnje na temelju stvarnih operativnih podataka.
Usklađenost proizvodnog profila: Panasonic se općenito ističe u okruženjima velike količine, niske količine (HVLM) koja zahtijevaju stalnu propusnost ultra velike brzine, dok je Mycronic projektiran za agilnost velike količine, niske količine (HMLV) i brze promjene.
Softver i ekosustav: Mycronicov softverski paket daje prioritet besprijekornom NPI (uvođenje novih proizvoda) i upravljanju zalihama, dok se Panasonicov PanaCIM fokusira na kontrolu linije na razini poduzeća i kontinuirano praćenje proizvodnje.
Stvarnosti integracije: Procjena bilo kojeg SMT stroja zahtijeva procjenu kompatibilnosti s postojećim sitopisima, pećnicama za reflow i MES (Manufacturing Execution Systems) kako bi se osigurale besprijekorne inline ili otočne konfiguracije.
Podrška i pouzdanost dobavljača: Dugoročni uspjeh uvelike ovisi o proizvođačevoj globalnoj servisnoj mreži, SLA opcijama i pouzdanosti njihovog hardvera pod stalnim radnim stresom.
Sadržaj
Teoretska brzina postavljanja daje osnovnu vrijednost za komponente po satu (CPH) koristeći standard IPC-9850. Međutim, teoretski CPH rijetko odražava stvarnu tvorničku proizvodnju. Prava proizvodna učinkovitost ovisi o stopama iskorištenosti linije. Stroj koji se može pohvaliti 100.000 CPH ne znači ništa ako satima miruje tijekom složenih postavki. Procjena SMT stroja zahtijeva izračunavanje propusnosti u stvarnom svijetu. Morate uzeti u obzir vrijeme prijenosa ploče, kašnjenja fiducijalnog prepoznavanja i intervale izmjene mlaznica. Okruženja velike količine zahtijevaju održivi CPH. Pogoni visoke mješavine daju prednost održavanju visoke iskorištenosti unatoč čestim prekidima proizvodnje. Kada pokrećete kontinuiranu liniju automobilske ploče, želite da se glava neprestano kreće. Kada pokrećete serije prototipa, želite da se stroj vrati u rad unutar nekoliko minuta nakon završetka posla.
Broj dnevnih promjena proizvoda diktira potreban kapacitet dodavača i brzinu postavljanja softvera. U pogonu koji izvodi deset različitih sklopova po smjeni, vrijeme prijelaza postaje primarno usko grlo. Uspjeh ovisi o tome koliko brzo operateri mogu zamijeniti dovodne banke, učitati nove programe postavljanja i provjeriti vrijednosti komponenti. Strojevi dizajnirani s mogućnostima izvanmrežnog postavljanja omogućuju operaterima da pripreme sljedeći posao dok se trenutni izvodi. Ovo drastično smanjuje vrijeme zastoja stroja. Arhitektura feedera izravno utječe na ovu metriku. Glomazne ili složene hranilice usporavaju proces prijelaza. Ako vaši operateri potroše trideset minuta spajajući traku i provjeravajući kolute za svaki novi posao, vaša stopa iskorištenja naglo pada.
Visoke brzine postavljanja nikada ne smiju ugroziti kvalitetu proizvoda. Prerada gusto naseljenog PCB-a degradira pouzdanost i gubi radne sate. Moderne platforme koriste napredne sustave vida, ispravljanje pogrešaka u stvarnom vremenu i provjere koplanarnosti za održavanje visokih prinosa postavljanja. Kriteriji uspjeha uključuju sposobnost stroja da otkrije savijene vodove, provjeri orijentaciju komponente prije postavljanja i automatski prilagodi za lagano iskrivljenje ploče. Stope odbijanja moraju ostati blizu nule. To zahtijeva robusnu mehaničku stabilnost i preciznu kontrolu vakuuma na vrhu mlaznice. Ispuštena komponenta ili iskrivljeni otpornik 0402 stvara nizvodnu noćnu moru na stanici za automatsku optičku inspekciju (AOI).
Minijaturizacija nastavlja pomicati granice hardvera za sklapanje. Sposobna platforma mora rukovati mikrokomponentama, kao što su 01005 i 0201 metrički čipovi, s apsolutnom preciznošću. Istovremeno, stroj mora primiti velike konektore neobičnog oblika, teške induktore i visoke elektrolitske kondenzatore. Uspjeh je definiran sposobnošću opreme da upravlja ovim širokim rasponom komponenti bez potrebe za pretjeranom ručnom intervencijom. Želite izbjeći prilagođene mlaznice ili specijalizirane glave za postavljanje koje ometaju standardni tijek proizvodnje. Ako vaš stroj zahtijeva ručnu zamjenu glave za postavljanje BGA od 45 mm, gubite dragocjeno vrijeme proizvodnje.
Regulirani sektori, uključujući medicinske uređaje, zrakoplovnu i automobilsku proizvodnju, zahtijevaju strogu sljedivost na razini komponenti. Kriteriji uspjeha uključuju kapacitet softvera stroja da zabilježi točno koja je komponenta koluta korištena na određenom serijskom broju ploče. To zahtijeva besprijekornu integraciju sa skenerima crtičnog koda, inteligentnim ulagačima i tvorničkim MES mrežama. Sustav mora spriječiti operatera da učita krivi kolut. Mora dokumentirati cijeli proces postavljanja kako bi zadovoljio stroge revizije sukladnosti industrije. Kada revizor zatraži povijest postavljanja određenog mikrokontrolera, vaš softver mora odmah generirati to izvješće.
Panasonic razvija svoje platforme oko tehnologije rotirajućih glava i krute modularnosti. Temeljna filozofija usredotočena je na kontinuirano, neprekinuto postavljanje. Rotacijske glave omogućuju višestrukim mlaznicama da istovremeno biraju komponente i postavljaju ih u brzom nizu. Time se izbjegava start-stop gibanje svojstveno nekim linearnim sustavima. Ovaj mehanički pristup minimalizira vibracije pri velikim brzinama, osiguravajući dosljednu točnost tijekom velikih proizvodnih ciklusa. Modularni dizajn omogućuje objektima da skaliraju svoje linije dodavanjem specifičnih modula za postavljanje ili doziranje kako se povećavaju zahtjevi za količinom. Izgradite liniju koja točno odgovara vašim zahtjevima za protok bez pretjeranog ulaganja u nepotrebnu fleksibilnost.
Kada je održivo brzo postavljanje primarni cilj, Panasonicove arhitekture su izvrsne. Integracija dual-lane obrade omogućuje stroju da popuni dvije identične ploče istovremeno ili da obrađuje dvije različite ploče asinkrono. Ovo eliminira uska grla pri prijenosu ploče. Rotacijske glave za postavljanje zadržavaju svoje CPH ocjene čak i pri rukovanju gustom mješavinom standardnih pasivnih komponenti. Kruti portalni sustavi i napredni linearni motori pokreću glave za postavljanje s agresivnim profilima ubrzanja. Maksimizirate učinak po kvadratnom metru tvorničke površine. Ako trebate postaviti milijune 0201 kondenzatora tjedno, ova arhitektura bez napora podnosi opterećenje.
Panasonic integrira korekcije položaja vođene umjetnom inteligencijom kako bi održao pouzdanost pod stalnim radnim stresom. Strojevi prate podatke o postavljanju u stvarnom vremenu. Automatski se prilagođavaju mikroskopskim pomacima u poravnanju ploče ili varijacijama komponenti. Strojarstvo se fokusira na robusne odljevke za teške uvjete rada koji su otporni na toplinsko širenje i vibracije. Ova inteligentna komunikacija proteže se kroz proizvodnu liniju. Stroj šalje podatke natrag na sitopisač kako bi ispravio pomake paste za lemljenje prije nego uzrokuju greške u postavljanju. Dobivate samoispravljajuću liniju koja radi po smjenama uz minimalnu intervenciju operatera.
Inteligentni sustav dodavanja rukuje rasutim komponentama za nesmetan rad. Panasonic koristi mogućnosti rada bez spajanja. Operateri pričvršćuju novi kolut komponenti na kolut kojem ističe rok trajanja bez zaustavljanja stroja. Kolica za hranjenje omogućuju brzu izmjenu. Operateri koriste potpuno novu banku prethodno provjerenih komponenti. Ova arhitektura podržava kontinuiranu proizvodnju. Stroj radi danima ili tjednima na jednoj grupi proizvoda. Provodite manje vremena rušeći postavke, a više vremena gurajući ploče kroz pećnicu za reflow.
Panasonicovi ekosustavi napreduju u okruženjima u kojima količina diktira profitabilnost. Ugovorni proizvođači i proizvođači originalne opreme koji proizvode potrošačku elektroniku, pametne telefone, upravljačke module za automobile i nizove LED rasvjete imaju neizmjernu korist od ove arhitekture. Ovi objekti doživljavaju rijetke promjene i zahtijevaju kontinuiranu pouzdanost poslovne razine. Strojevi rade 24/7. Predstavljaju optimalan izbor za proizvodne strategije velikih količina, niske mješavine. Ako vaš proizvodni raspored u petak izgleda isto kao u ponedjeljak, Panasonic osigurava stabilnost koja vam je potrebna.
Mycronic pristupa sastavljanju s fokusom na iznimnu fleksibilnost i softverski vođeno postavljanje. Inženjerska filozofija daje prednost sposobnosti rukovanja bilo kojom komponentom, na bilo kojoj ploči, u bilo koje vrijeme. Umjesto da se oslanja na masivne rotacijske glave, Mycronic koristi visoko agilne glave za postavljanje u kombinaciji sa sofisticiranim skupovima alata. Ova se arhitektura integrira s njihovom vlastitom tehnologijom mlaznog ispisa. Objekti nanose pastu za lemljenje u hodu bez potrebe za prilagođenim šablonama za svaku novu reviziju ploče. Uklanjate kašnjenja u nabavi šablona i počinjete s izgradnjom prototipova istog dana kada primite gole ploče.
Agilis feeder sustav pokreće Mycronicovu optimizaciju prijelaza. Ove hranilice nemaju složene pokretne dijelove. Oni se oslanjaju na stroj za napredovanje trake. Operateri stavljaju novi kolut u ulagač za nekoliko sekundi bez alata ili spajanja trake. Pristup usmjeren na softver omogućuje sveobuhvatno postavljanje izvan mreže. Operateri programiraju stroj, potvrđuju vrijednosti komponenti i ubacuju Agilis dodavače u spremnike dok stroj aktivno izrađuje drugi proizvod. Ova arhitektura smanjuje vrijeme zastoja tijekom predstavljanja novih proizvoda. Mijenjate dovršeni posao za novi prototip u minutama umjesto satima.
Mycronic koristi napredne sustave on-the-fly vida. Kamere montirane izravno na glavu za postavljanje provjeravaju komponente dok putuju od ulagača do ploče. Ovo eliminira potrebu putovanja do stacionarne kamere koja gleda prema gore za standardne dijelove. Ova integracija ekosustava proteže se na uparivanje platforme za postavljanje s Mycronicovim 3D SPI i AOI rješenjima. Strojevi dijele podatke o inspekciji. Oni stvaraju sustav zatvorene petlje koji poboljšava ukupnu kvalitetu linije i automatski označava potencijalne trendove kvarova. Uočite pogreške u postavljanju prije nego što ploča uđe u pećnicu za reflow.
Mycronic platforme obrađuju širok niz vrsta komponenti bez potrebe za posebnim glavama za postavljanje ili opsežnom mehaničkom rekonfiguracijom. Strojevi neprimjetno prelaze s postavljanja 01005 pasivnih na velike QFP-ove, BGA-ove i neparne konektore. Inteligentne banke alata automatski mijenjaju mlaznice u sekundi na temelju softverskog programa. Ova svestranost osigurava sklapanje vrlo složenih ploča s različitim popisima materijala u jednom prolazu. Ne morate usmjeravati ploče na sekundarnu stanicu za ručno postavljanje dijelova neparnih oblika.
Mycronic platforme odgovaraju objektima koji zahtijevaju maksimalnu agilnost u odnosu na sirovi CPH. Ugovorni proizvođači specijalizirani za zrakoplovstvo, obranu, izradu medicinskih prototipova i specijalizirane industrijske kontrole savršeno odgovaraju ovom profilu. Ova okruženja podnose višestruke dnevne promjene, izrađuju složene ploče u malim serijama i suočavaju se sa stalnim revizijama dizajna. Sposobnost prijelaza s jednog složenog proizvoda na potpuno drugačiji u nekoliko minuta čini ovu arhitekturu neophodnom za operacije s velikim miksom i malim volumenom. Ako se vaš raspored proizvodnje mijenja tri puta dnevno, Mycronic će vam se vretena okretati.
Panasonic koristi krute okvire i rotacijske glave za održavanje visoke brzine i točnosti postavljanja, što ga čini prikladnim za velike količine standardnih komponenti. Mycronic ima nižu sirovu brzinu, ali održava stabilnu točnost u širem rasponu složenih komponenti. Oba koriste napredne sustave vida za pregled komponenti i smanjenje grešaka u postavljanju.
Panasonic koristi kolica za ubacivanje koja se mogu pripremiti offline, što dobro funkcionira za ponovljenu proizvodnju velikih količina. Mycronic koristi Agilis dodavače i softverske postavke za podršku bržim promjenama proizvoda. Može uvesti CAD i BOM podatke, pojednostaviti punjenje ulagača i ubrzati proizvodnju prvog artikla, čineći ga fleksibilnijim za česte NPI i rad na prototipovima.
Panasonic PanaCIM fokusiran je na kontrolu proizvodnje u cijeloj tvornici, upravljanje materijalima, MES integraciju i prediktivno održavanje. Mycronic MYCenter više se fokusira na brzo postavljanje, inventar komponenti i upravljanje NPI-jem. PanaCIM je dizajniran za kontrolu proizvodnje velikih razmjera, dok MYCenter podržava fleksibilnu proizvodnju i česte promjene.
Panasonic općenito pruža veći CPH po kvadratnom metru putem obrade velike brzine i dvije staze, ali kolica za ubacivanje i izvanmrežna područja za postavljanje zahtijevaju dodatni prostor. Mycronic može dati manji učinak po kvadratnom metru, dok njegove kompaktne hranilice Agilis zahtijevaju manje prostora za pohranu. Izbor ovisi o tome daje li tvornica prioritet maksimalnom učinku ili fleksibilnom postavljanju.
Panasonic ima veliku globalnu servisnu mrežu koja podržava rezervne dijelove, dugoročnu uslugu i kontinuirana proizvodna okruženja. Mycronic pruža specijaliziranu tehničku podršku i daljinsku dijagnostiku usko povezanu sa svojim softverskim ekosustavom. Oba podržavaju dugotrajan rad stroja, ali su njihovi servisni modeli dizajnirani za različite proizvodne potrebe.
Značajka/atribut | Panasonicova arhitektura | Mikronička arhitektura |
|---|---|---|
Primarna snaga | Održana propusnost ultra velike brzine | Ekstremna agilnost i fleksibilnost izmjene |
Feeder sustav | Inteligentni rad na bazi kolica, bez spajanja | Agilis pojedinačne hranilice, punjenje bez alata |
Brzina NPI | Umjereno; zahtijeva pripremu kolica | Izuzetno brz; postavljanje upravljano softverom |
Raspon komponenti | Izvrsno; koristi modularne precizne glave | Ogroman; obrađuje neparne oblike bez promjene glave |
Fokus softvera | PanaCIM: Enterprise line control & MES | MYCenter: Brzo postavljanje i praćenje inventara |
Idealno okruženje | Visoka glasnoća, nisko miješanje (HVLM) | Visoki miks, niska glasnoća (HMLV) |
Predstavljanje nove platforme uvodi krivulju učenja za programiranje i rad. Panasonicovi sustavi zahtijevaju od operatera razumijevanje složenog upravljanja kolicima, tehnika ponovnog utovara bez spajanja i navigaciju poslovnog softvera. Sustavi Mycronic zahtijevaju od operatera da se prilagode sučeljima koja su opterećena softverom i jedinstvenom mehanikom dodavača. Rizik od pogreške operatera povećava se tijekom prijelaznog razdoblja. To možete ublažiti opsežnim korištenjem programa obuke dobavljača prije instalacije. Iskoristite intuitivne značajke korisničkog sučelja obje platforme i stvorite standardizirane interne operativne procedure. Ovo operaterima osigurava pouzdano upravljanje postavkama i otklanjanje manjih kvarova bez pozivanja inženjera.
Integracija moderne platforme u liniju sa starijom, nekomunikativnom opremom predstavlja značajan rizik. Novi stroj ne može optimizirati proizvodnju ako naslijeđeni sitopisač ili pećnica za reflow stvaraju usko grlo. Starijoj opremi nedostaju komunikacijski protokoli potrebni za zatvorenu povratnu spregu. To možete ublažiti implementacijom međuslojnih rješenja ili osiguravanjem da se sva oprema pridržava standardiziranih SMEMA ili novijih IPC-HERMES-9852 protokola. Nadogradite staru opremu za inspekciju kako bi odgovarala propusnosti i komunikacijskim mogućnostima novog stroja za postavljanje. Za postizanje istinske učinkovitosti potrebna vam je cijela linija.
Opredjeljenje za bilo koji brend znači opredjeljenje za njihov vlastiti feeder ekosustav. Hranilice predstavljaju veliko operativno ulaganje. Ako postrojenje odabere platformu, ali ne uspije nabaviti dovoljno ulagača za podršku izvanmrežnog postavljanja, učinkovitost stroja drastično pada. Rizik je zatvoren u sustav koji se ne može prilagoditi budućim proizvodnim potrebama. To ublažavate točnim modeliranjem na temelju trenutnog i predviđenog popisa komponenti. Provedite fazne strategije kupnje. Nabavite osnovni stroj s dovoljno ulagača za trenutne potrebe, uz proračun za dodatne ulagače kako složenost proizvoda raste.
Nijedan stroj nije objektivno superioran u vakuumu. Učinkovitost i kvaliteta proizvoda u potpunosti ovise o omjeru volumena i mješavine u vašem pogonu i prikladnosti specifične proizvodne linije. Panasonic dominira okruženjima u kojima sirova brzina i kontinuirani rad pokreću profitabilnost. Mycronic vodi u okruženjima u kojima je sposobnost brzog prebacivanja između složenih, malobrojnih verzija vaša primarna konkurentska prednost. Usklađivanje arhitektonskih snaga stroja sa stvarnom dnevnom operativnom realnošću vaše tvornice sprječava skupa uska grla.
Poduzmite sljedeće korake kako biste dovršili procjenu svoje opreme:
Provedite rigoroznu vremensku studiju o trenutnim uskim grlima prijelaza u vašem pogonu kako biste kvantificirali izgubljene proizvodne sate.
Pregledajte svoj postojeći inventar feedera i mješavinu komponenti kako biste odredili koja arhitektura feedera najbolje podržava vaše dnevne operacije.
Zatražite vremensku demonstraciju od oba proizvođača koristeći najsloženiji i najizazovniji PCB sklop u vašem pogonu.
Procijenite mogućnosti integracije svoje postojeće MES i opreme za inspekciju s programskim paketima PanaCIM i MYCenter.
O: Panasonicovi strojevi su projektirani za proizvodnju velikih količina, niske mješavine, koristeći rotirajuće glave za kontinuirano, ultra-brzo postavljanje. Mycronic strojevi usredotočeni su na okruženja s visokom miješanošću i malim volumenom, dajući prioritet brzim promjenama, agilnosti vođenoj softverom i fleksibilnom rukovanju komponentama za česte promjene proizvoda.
O: Mycronic općenito briljira u NPI. Njegov paket MYCenter usmjeren na softver, u kombinaciji sa sustavom uvlakača Agilis bez alata, omogućuje operaterima da programiraju nove ploče i učitavaju komponente znatno brže od tradicionalnih sustava temeljenih na kolicima. Ovo smanjuje vrijeme zastoja tijekom izrade prototipa.
O: Obje marke koriste napredne kamere i softver za smanjenje nedostataka. Panasonic se oslanja na robusnu mehaničku stabilnost i korekcije položaja vođene umjetnom inteligencijom za kontinuirane radove. Mycronic koristi on-the-fly vision sustave koji se montiraju na glavu za kontinuiranu provjeru komponenti, trenutno se prilagođavajući različitim tipovima komponenti bez usporavanja.
O: Da, koristeći standardizirane SMEMA ili IPC-HERMES-9852 protokole, mogu fizički proslijeđivati ploče jedni drugima. Međutim, miješanje marki komplicira integraciju softvera, zahtijeva od operatera da nauče dva različita sučelja i prisiljava pogon da održava dva potpuno različita vlasnička inventara feedera.
O: Panasonic koristi inteligentne sustave koji se temelje na kolicima i dizajnirani su za rasuti teret i kontinuirani rad bez spajanja, idealan za duge vožnje. Mycronic koristi sustav Agilis, s pojedinačnim dodavačima bez alata koji odmah sjednu na svoje mjesto, optimizirajući brzinu za česta izvanmrežna postavljanja.
O: Oba zahtijevaju striktno pridržavanje dnevnih, tjednih i godišnjih rutina kalibracije, uključujući čišćenje mlaznica, provjere vakuuma i podmazivanje osovine. Dugoročna pouzdanost uvelike ovisi o poštivanju ovih rasporeda i korištenju globalne servisne mreže proizvođača za periodično temeljito održavanje.
