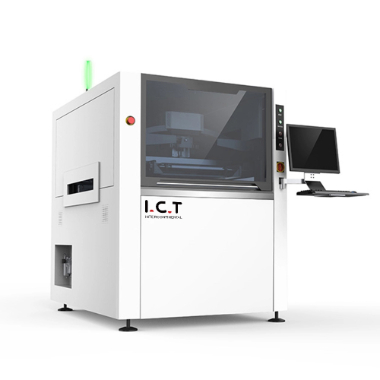

Koji je rad rada s punim automatskom SMT šablonom pisačem?

SMT šablonski pisač s Full-AUTO-om je prednja oprema SMT kompletne opreme. To je jedna od tri glavne komponente u SMT industriji. SMT šablonski pisač podijeljen je u poluautomatski i potpuno automatski. Trenutno većina mainstream tvornica koristi pisač SMT šablona punog automatskog automatskog dijela. Budući da je cjelokupna tehnologija industrije pisača SMT SMT šablona relativno zrela, brojni poznati brendovi pojavili su se i u zemlji i u inozemstvu. Dopustite mi da uvedem radni postupak pisača s punim automatskom SMT šablonom.

Ovo je popis sadržaja:

l Koji su specifični tijekovi pisača s punim automatskom SMT šablonom?

l Koji su koraci proizvodnje kompletnog pisača SMT SMT šablona?

l Koje su mjere opreza kada koristite pisač za SMT SMT s punim automatskim automatskim putem?

Koji su specifični tijekovi rada s punim automatskom SMT šablonom pisačem?

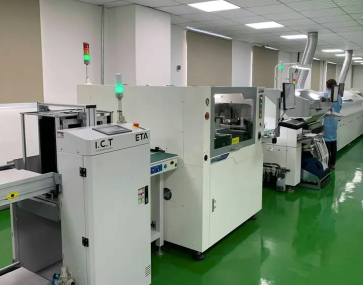

① PCB se dovodi u pisač s punim automatskim SMT šablonom strojem automatskim utovarnim strojem duž transportnog traka

② PRINTER SMT SMT SMT pronalazi glavni rub PCB-a i locira ga

③ Z-frame se kreće do položaja vakuumske ploče

④ Dodajte vakuum da popravite PCB u posebnom položaju

⑤ Osovina vida polako se kreće na prvu metu PCB -a

⑥ Kamera pisača SMT SMT SMT traži točku oznake ispod odgovarajuće čelične mreže

⑦ Stroj pomiče ispisanu šablonu kako bi je poravnao s PCB -om, a stroj može pomicati šablonu u smjerovima osi x i y i u smjeru vretena

⑧ Šabnica je usklađena s PCB-om, Z-Frame će se pomaknuti prema gore, a PCB dodiruje donji dio šablona

⑨ Jednom kada se preseli na svoje mjesto, stiskanje će gurnuti pastu za lemljenje da se valja na šabloni i ispisuje je na PCB -ovom položaju jastučića kroz rupe u šabloni.

⑩ Kad se ispisuje cjeloviti SMT pisač šablona, ​​z-okvir se kreće prema dolje kako bi vozio PCB i šablonu da se odvoji

11 SMT šablona pisača s punim automatima šalje PCB u sljedeći postupak

12 SMT SMT šablona pisača primati sljedeće PCB koji će se ispisati.

Koji su koraci proizvodnje kompletnog pisača SMT šablona?

Popravite šablonu na cjelovitoj SMT pisaču SMT šablona i uklanjanju pogrešaka OK, a zatim sastavite čisti stisak na automatskom tiskaru za pastu za lemljenje.

Upotrijebite nož za miješanje lemljenja kako biste dodali pastu za lemljenje u šablonu. Prvi put kada se doda pasta za lemljenje je oko 1 cm, a širina je 1,5 do 2 cm. Duljina ovisi o duljini PCB -a. Obje strane su oko 3 cm duže od tiskanog područja. Ne bi trebalo biti predugo ili prekratko. Dodajte pastu za lemljenje svaka dva sata, oko 100 grama paste za lemljenje.

PCB ploču stavite na ispis, provjerite 5pcs prije ispisa i započnite s proizvodnjom nakon što potvrdite da je kvaliteta ispisa normalna.

U uobičajenom postupku ispisa pisača SMT šablona s punim automatskim tiskanjem, operator mora provjeriti učinak ispisa jednom u roku od pola sata kako bi vidio postoje li nedostaci poput nedostatka kositra, kontinuiranog kositra, oštrenja, premještanja, nestalog tiska itd., A pinovi su previše gusti efekt tiskanja komponenta.

Šabnik se mora očistiti svakih tiskanih 5pcs. Ako na PCB ploči postoje komponente s previše gustim igle, frekvenciju čišćenja treba povećati i očistiti jednom bez 3PC.

Koje su mjere opreza kada koristite pisač SMT šablona punog automatskog dijela?

SMT šablonski pisač s punim automatima uglavnom se sastoji od opterećenja ploča, paste za lemljenje, utiskivanja i prijenosa pločice. Ispis paste za lemljenje kompliciran je postupak, koji je sklon nekim nedostacima i utječe na kvalitetu konačnog proizvoda. Stoga trebate obratiti pažnju na povezana pitanja kada koristite pisač SMT šablona s punim automatskim AUTO-om.

① U proizvodnom procesu pisača SMT SMT SMT, ako se kontinuirano 3PCS ispis smatra lošim, tehničar bi trebao biti obaviješten za uklanjanje pogrešaka i očistiti loše ispisani PCB.

② Prilikom čišćenja slabo ispisanih PCB ploča, nemojte izravno ogrebati PCB površinu tvrdim predmetima kako biste spriječili ogrebotine površinskih krugova PCB -a

③ PCB-ovi sa zlatnim prstima trebaju izbjegavati zlatne prste, obrisati ih više puta papirom bez prašine i malo alkohola, osušiti se zračnim pištoljem i provjeriti pod povećalom kako bi se osiguralo da nema zaostale paste za lemljenje.

④ Tijekom uobičajenog postupka tiskanja pisača SMT SMT-a, potrebno je provjeriti je li pasta za lemljenje redovito preplavila i prikupila prelijenu pastu za lemljenje.

⑤ Nakon što je dovršena proizvodnja cjelovitog SMT šablona pisača, pribor i alati poput paste za lemljenje, strugača, čelične mreže itd. Morat će se očistiti, a učvršćenja i učvršćenja očišćeni su.

⑥ Prvi postupak u SMT procesu tiskanja paste za lemljenje. Većina oštećenja u SMT procesu uzrokovana je nepravilnim radom pisača kompletnog SMT šablona.

⑦ Ispravan postupak rada ključ je za osiguravanje kvalitete ispisa. Nadam se da će vam gore navedeni postupak proizvodnje SMT šablona za SMT šabloni za SMT može pomoći.
