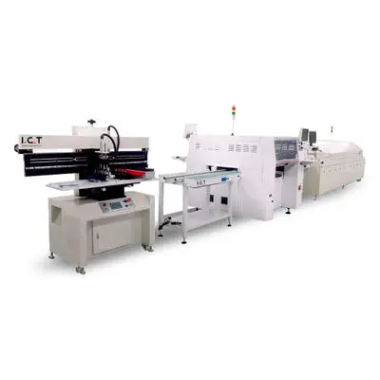

Polu-auto proizvodna linija SMT- , a koja se naziva i tehnologija površinske montaže, nova je generacija tehnologije elektroničke montaže razvijene iz hibridne tehnologije integriranog kruga. Karakterizira ga upotreba komponentne tehnologije površinskog montiranja i tehnologije lemljenja. Postala je nova generacija u proizvodnji elektroničkih proizvoda.
Ovo je popis sadržaja:
l Koji su uvjeti za pripremu predprodukcije za poluautomatsku liniju za proizvodnju SMT-a?
l Koji su podaci potrebni za proizvodni proces poluautomatske SMT proizvodnje?
l Koji su koraci uređivanja podataka poluautomatske SMT proizvodnje?
Glavna oprema poluautomatske SMT proizvodne linije uključuje: stroj za ispis, stroj za postavljanje (gornje površinske elektroničke komponente), lemljenje republike, dodatak, valna peć, testna ambalaža. Široka primjena SMT-a promovirala je minijaturizaciju i multifunkciju elektroničkih proizvoda, te je osigurala uvjete za masovnu proizvodnju i nisku proizvodnju stope oštećenja.
Priprema proizvodnog programa za proizvodnju SMT linije za poluautou AUTT zahtijeva pripremu sljedećih vrsta podataka, a pripremu poluautomatske SMT proizvodne linije treba provesti u sljedećem redoslijedu. PWB ploča/zaslon unos podataka → Unos podataka o stanju ispisa → Provjerite unos podataka → Unos podataka čišćenja → Dopunski unos podataka Navedeni podaci Potrebno je sastaviti uglavnom za prvu stavku (PWB i podaci zaslona), drugu stavku (podaci o stanju ispisa) i četvrtu stavku (podaci o čišćenju).
l Ulaz podataka: Upotrijebite tipku ALT za aktiviranje odabira izbornika
L PWB/podaci o šabtnici, zaslon za unos podataka PWB ploče/zaslona, u ovom trenutku će se pojaviti, podaci koji trebaju biti uneseni na ovom zaslonu su:
l PWB ID ---- Kodno ime PWB-a koji je trenutno proizveden.
L PWB veličina (x, y), dimenzije duljine i širine trenutno proizvedenog PWB -a.
L Postupak izgleda (x, y), odstupanje trenutne PWB proizvodnje (uglavnom se odnosi na donji desni kut PWB -a).
l Debljina, debljina trenutno proizvedene PWB ploče.
l ID šablona ---- Kodno ime trenutno korištene šablone.
l Veličina šablona (x, y), dimenzije duljine i širine šablona koja trenutno koristi poluautomatsku SMT proizvodnu liniju.
l Standardni izgled pisača, odaberite Standard odstupanja trenutnog ispisa trenutnog poluautouto-auto SMT-a.
l Podrijetlo (x, y), odstupanje između referentne točke PWB i referentne točke zaslona.
L PWB Vrsta ----- Odaberite PWB tip u okviru za odabir.
l BOC Mark1 (x, y), odstupanje PWB -a i šablona ispravlja koordinate prve točke prepoznavanja.
l BOC Mark2 (x, y), odstupanje PWB -a i šablona ispravlja koordinate druge točke prepoznavanja.
l Zvezdicu nakon SOC Mark1, SOC Mark2, BOC Mark1, BOC Mark2 označava identifikacijske podatke o identifikacijskoj točki.
