Kako PCB panenizacija i volumen utječu na troškove montaže su presudni za smanjenje troškova proizvodnje i povećanje učinkovitosti. Bez obzira jeste li hardverski pokretač ili upravitelj izvora, razumijevanje kako panetizacija, volumen narudžbe i strategije proizvodnje smanjuju troškove sastavljanja PCB -a pomažu vam da maksimizirate prinos uz minimiziranje otpada. U ovom ćemo vodiču istražiti kako pametni dizajn ploča, planiranje volumena i usklađivanje procesa može optimizirati vašu PCB proizvodnu liniju. Zaronite kako biste otkrili praktične, djelotvorne savjete za kontrolu troškova PCB -a uz održavanje kvalitete i brzine.
Panetizacija je tehnika u proizvodnji PCB -a gdje se više ploča kombinira na jednu ploču. Ova metoda poboljšava propusnost proizvodnje, smanjuje troškove rukovanja i štiti male ploče tijekom obrade. Kombinirajući ploče, proizvođači mogu optimizirati uporabu PCB materijala i povećati učinkovitost.
Panenizacija nudi nekoliko pogodnosti za montažu. Omogućuje brže SMT postavljanje obradom više ploča u jednoj vožnji. Smanjeno rukovanje i učinkovita depanelizacija Uštedite vrijeme i smanjite troškove. Uz to, bolje iskorištenost materijala smanjuje troškove po jedinici, što ga čini isplativim i za male i velike proizvodnje.
Metode panetizacije uključuju V-ocjenjivanje, usmjeravanje kartica i panetizaciju tablica. Svaka metoda ima svoje prednosti i nedostatke:
V-ocjenjivanje: reže utora u obliku slova V duž rubova, olakšavajući razdvajanje. Pogodno za ploče koje mogu izdržati neki stres.
Usmjeravanje kartica: Koristi male kartice za držanje ploča zajedno, omogućujući čisto razdvajanje. Najbolje za osjetljive ploče.
Čvrsta ploča s karticama: jače kartice pružaju dodatnu podršku, idealnu za veće ploče. Zahtijeva više napora da se odvoji.

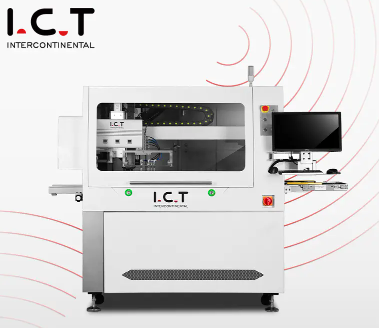

Depanelizacija je postupak odvajanja pojedinih ploča od ploče. Opcije uključuju ručno i stroj. Upravljanje stresom na pločama tijekom odvajanja ključno je za izbjegavanje oštećenja. Uravnotežavanje troškova i zaštite prinosa osigurava učinkovitu i pouzdanu proizvodnju.
| Metoda | pres | aspekt |
|---|---|---|
| V-ocjenjivanje | Jednostavno razdvajanje, pogodno za robusne ploče | Može uzrokovati stres, nije idealan za osjetljive ploče |
| Usmjeravanje kartica | Čisto razdvajanje, pogodno za osjetljive ploče | Složenije postavljanje, veći početni trošak |
| Čvrsta ploča s karticama | Snažna podrška, idealno za veće ploče | Zahtijeva više napora za odvajanje, veći troškovi rada |
Razumijevanjem ploča, proizvođači mogu optimizirati svoje procese za troškove i učinkovitost.
Veći količini niže troškove po jedinici koristeći ekonomiju razmjera. Proizvođači šire troškove postavljanja na više ploča, smanjujući pojedinačne cijene. Montažne kuće uštede na postavljanju dovoda, programiranju strojeva i vremenu kalibracije operatora.
Veliki nalozi poboljšavaju učinkovitost panela, omogućujući proizvođačima da gnijezde ploče kako bi umanjili otpad. Dobivate bolji prinos materijala po ploči, rezanje FR-4 otpada.
Na primjer, ploča od 10 malih ploča na panelu od 250 mm x 250 mm može ostaviti neiskorištena područja. Skaliranje na 50 ploča omogućuje inženjerima optimizirajući izgled, koristeći gotovo cijeli prostor supstrata. Smanjeni otpad u volumenu također smanjuje troškove odlaganja i skladištenja, održavajući radionicu organiziranu tijekom rezanja skrivenih troškova.
Narudžbe velikog količine rizikuju produženje vremena olova ako proizvodnja nije zakazana pravilno. Strojevi trebaju duže kontinuirane vožnje, a proizvođači PCB -a daju prioritet velikim poslovima. Da biste uravnotežili isporuku, segmentiraju narudžbe u planirane serije i koristite raspoređivanje. Djelomične pošiljke pomažu u izbjegavanju gladovanja linija za kritičke izgradnje, istovremeno iskorištavajući cijene volumena.
Strategije fleksibilnih vremenskih podataka usklađuju vaš lanac opskrbe i smanjuju uska grla u proizvodnji u okruženjima s visokim mješavinama.
Pojednostavljeno programiranje i postavljanje dovoda, smanjujući otpad, smanjujući otpad, smanjujući programiranje i dovodnike. Strojevi ostaju produktivni bez čestih zastoja. Narudžbe s niskim količinama, povećavaju frekvenciju promjene, povećavanje vremena u praznom hodu jer se prebacuju ulagači, programi i šabloni. Utječe na učinkovitost ako nije planirano.
| visokog miksa, niskog volumena | niskog | mjenjača, |
|---|---|---|
| Frekvencija | Visok | Nizak |
| Prekid stroja | Viši | Donji |
| Trošak montaže po jedinici | Viši | Donji |
Razumijevanje ovih kompromisa pomaže timovima da odaberu najbolju strategiju za kontrolu troškova sastavljanja PCB-a, istovremeno ispunjavajući zahtjeve projekta.
Učinkovit izgled ploče značajno smanjuje materijalni otpad. Spajanjem PCB-a u obliku neobičnog oblika, proizvođači mogu maksimizirati iskorištenost materijala. Na primjer, dobro dizajnirana ploča može smanjiti troškove materijala do 15%. To je posebno važno za proizvodne vožnje velikih količina, gdje čak i male uštede po jedinici mogu nadopuniti značajna smanjenja troškova.
Panetizacija smanjuje broj ručnih dodira po odboru, što dovodi do značajnih ušteda rada. Manje ručnih interakcija znači manje vremena rada i smanjeni rizik od ljudske pogreške. Uz to, vrijeme učitavanja i istovara tijekom SMT -a su minimizirani. To može smanjiti troškove rada za 20% u proizvodnji velikog količine, što postupak čini učinkovitijim i isplativim.
Paned ploče pojednostavljuju procese ispitivanja, čineći automatizirani optički pregled (AOI), ispitivanje u krugu (I.C.T) i funkcionalno testiranje učinkovitije. Ispitivanjem više ploča istovremeno, proizvođači mogu smanjiti vrijeme i troškove povezane s pojedinačnim testiranjem ploča. To može smanjiti troškove inspekcije do 30% u količini proizvodnje, osiguravajući visokokvalitetnu proizvodnju uz minimiziranje troškova.
Metode depanelizacije značajno utječu na troškove i rizike. V-ocjenjivanje je jeftinija metoda, ali može uzrokovati stres na pločama, što potencijalno dovodi do oštećenja. Usmjeravanje kartica je skuplje, ali nježnije na pločama, smanjujući rizik od oštećenja tijekom odvajanja. Nepravilna depanelizacija može povećati stope otpada, negirajući neke uštede troškova postignute panelizacijom. Trošak uravnoteženja i rizik ključni su za maksimiziranje ukupnih ušteda.
| aspekta visokog volumena | Utjecaj | primjera |
|---|---|---|
| Ušteda materijala | Učinkovit izgled smanjuje otpad, smanjujući troškove materijala. | Dobro dizajnirana ploča može smanjiti troškove materijala do 15%. |
| Ušteda radne snage | Manje ručnih dodira i brže utovar/istovar smanjuju troškove rada. | Troškovi rada mogu se smanjiti za 20% u proizvodnji velikog količine. |
| Učinkovitost ispitivanja | Pojednostavljeni postupci ispitivanja niže troškove pregleda po jedinici. | Troškovi ispitivanja mogu pasti za 30% u količini proizvodnje. |
| Troškovi depanelizacije | V-ocjenjivanje je jeftinije, ali rizičnije; Usmjeravanje kartica je skuplje, ali sigurnije. | Odabir prave metode može spriječiti otpad i osigurati uštedu troškova. |
Razumijevanjem ovih čimbenika, proizvođači mogu izračunati uštedu troškova panetizacije i donijeti informirane odluke kako bi optimizirali svoje proizvodne procese. Svaki aspekt nudi posebne mogućnosti za smanjenje troškova uz održavanje visokokvalitetne proizvodnje.
Dizajni ploča moraju se uskladiti s mogućnostima vaše montažne opreme. Provjerite odgovara li vašim rasporedima ploče dimenzijama i zahtjevima transportnih uređaja i učvršćenja. Dizajniranje razbijenih kartica za učinkovito depaniranje može značajno smanjiti ručni rad i potencijalnu štetu tijekom odvajanja. Na primjer, upotreba kartica u obliku slova V može učiniti postupak dePaneling-a glatkijim i pouzdanijim.
Veličina ploče je presudan faktor u optimizaciji troškova. Razmislite o ograničenjima veličine vaših strojeva za odabir i mjesta, reflow i AOI. Prevelike ploče mogu zahtijevati ručnu intervenciju, povećati troškove rada i smanjenje učinkovitosti. Držeći ploče unutar optimalnog raspona veličine za vašu opremu, možete održavati glatku automatizaciju i smanjiti potrebu za ručnim rukovanjem. Na primjer, veličina ploče koja se dobro uklapa u mogućnosti stroja može poboljšati propusnost do 25%.
Izbor metode panetizacije trebao bi se temeljiti na vašoj količini proizvodnje. Za male prototipove, V-ocjenjivanje je često dovoljna i isplativa. Međutim, za vožnje velikih količina, usmjeravanje kartica općenito se preferira jer pruža nježniji postupak razdvajanja, smanjujući rizik od oštećenja odbora. Razumijevanje kada koristiti V-Score vs. Tab usmjeravanje može značajno utjecati na troškove i kvalitetu. Na primjer, usmjeravanje kartica može smanjiti stope otpada do 10% u proizvodnji visokog volumena.
| Primjer razmatranja | Primjer | razmatranja |
|---|---|---|
| Poravnanje dizajna ploče | Uskladite dizajne s mogućnostima transportera i učvršćenja. | Korištenje kartica u obliku slova V za lako depaniranje. |
| Veličina uravnoteženja ploče | Osigurajte da ploče odgovaraju strojnim mogućnostima kako biste izbjegli ručnu intervenciju. | Održavanje ploča unutar ograničenja veličine stroja za održavanje učinkovitosti automatizacije. |
| Način odabira panela | Odaberite V-Score za male vožnje, usmjeravanje kartica za veliku količinu. | V-ocjena za prototipe, usmjeravanje kartica za proizvodnju radi smanjenja otpada. |
Pažljivo razmatrajući ove faktore dizajna, proizvođači mogu optimizirati panelizaciju i za troškove i za učinkovitost. Svaki izbor utječe na protok proizvodnje i konačne troškove, čineći informirane odluke ključnim za maksimiziranje uštede i održavanje visokokvalitetne proizvodnje.
Panetizacija smanjuje troškove sastavljanja poboljšanjem iskorištavanja materijala i smanjenjem rukovanja. Kombinacija više ploča na jednu ploču maksimizira upotrebu materijala, smanjujući otpad. Manje ručnih dodira po odboru niže troškove rada. Učinkovite metode depanelizacije također štede vrijeme i smanjuju pogreške.
Da, panetizacija može biti korisna za male naloge za volumen. Pojednostavljuje postupak sastavljanja, što ga čini učinkovitijim. Čak i s manje ploča, ploča smanjuje vrijeme postavljanja i poboljšava upotrebu materijala. To može dovesti do uštede troškova, posebno kada se koristi automatizirana oprema.
Najbolja metoda ploča ovisi o vašim potrebama dizajna i proizvodnje. V-ocjenjivanje je pogodno za male, robusne ploče i prototipove. Usmjeravanje kartica je bolje za veće, osjetljive ploče. Čvrsta ploča s karticama pruža dodatnu potporu velikim pločama, ali zahtijeva više napora za odvajanje.
Povećanje količine narudžbe može dovesti do značajnih ušteda troškova. Veće količine smanjuju troškove po jedinici ekonomije razmjera. Troškovi postavljanja šire se na više jedinica, smanjujući pojedinačne troškove. Korištenje materijala također se poboljšava, smanjujući otpad. Na primjer, velika narudžba može smanjiti troškove po jedinici za 20% u odnosu na malu.
Preskakanje pravilnog dizajna ploča može dovesti do povećanih troškova i kašnjenja u proizvodnji. Loše dizajnirani ploče mogu uzrokovati materijalni otpad, veće troškove rada i povećane stope otpada. Nepravilna depanelizacija može oštetiti odbore, što dovodi do prerade ili otpada. Pravilan dizajn ploča osigurava učinkovitu uštedu proizvodnje i troškova.
Razumijevanje načina na koji PCB panetizacija i volumen utječu troškovi montaže su ključni za optimizaciju vaše proizvodnje. Od uštede materijala i učinkovitosti radne snage do odabira metode prave ploče, svaki faktor igra ulogu u smanjenju troškova i poboljšanju brzine. Ako želite poboljšati proizvodnju PCB -a, razmislite o partnerstvu sa stručnjacima poput Dongguan I.C.T Technology Co., Ltd. Specijalizirani su za napredna PCB rješenja i mogu vam pomoći u maksimiziranju uštede učinkovitosti i troškova.
