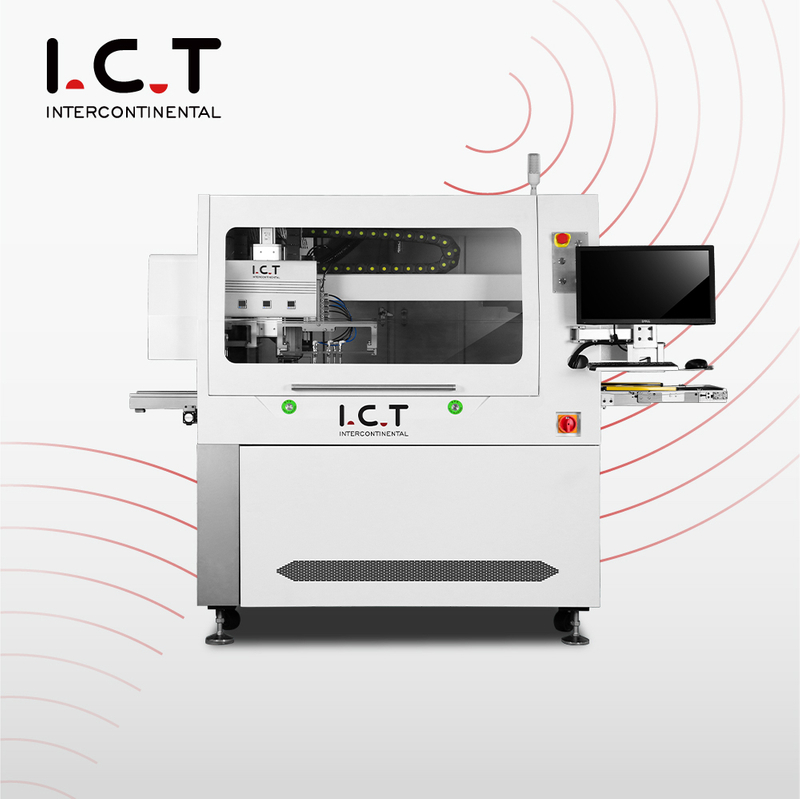

I.C.T-IR350 |Inline SMT PCBA usmjerivač

Pregled

Inline SMT PCBA usmjerivač:

Visokokvalitetni PCBA ruter, inline PCB ruter, PCB V-cut stroj, PCB separator, LED depaneling, za PCBA rezanje.

I.C.T IR serija je visoko precizni pcba usmjerivač koji se koristi u pametnim telefonima, pametnoj odjeći, pametnim kućama, tablet računalima, automobilskoj elektronici, medicinskim uređajima, zrakoplovstvu, vojsci i drugim područjima.

---

Automatski PCBA IC stroj za postavljanje

1.  Automatsko hranjenje: automatsko hranjenje proizvoda koji se stavljaju na tanjur nakon primitka signala s prednjeg stroja.
2.  Automatsko skeniranje koda: CCD detektira veličinu proizvoda i istovremeno ima funkciju skeniranja koda.
3.  Automatska posuda: CCD vodi usisnu mlaznicu za automatsko usisavanje OK proizvoda u posudu.
4.  Automatsko razlikovanje NG koda: NG proizvodi se automatski stavljaju u NG ploču, a NG kod i ploča vilice stavljaju se u neispravnu kutiju.
5.  Automatsko slaganje pladnjeva: automatski opskrbljuje prazne pladnjeve i slaže OK gotove pladnjeve pune pladnjeve.

6. AGV automatski ubacuje prazne ladice i odnosi pune ladice.

Postupak:

Inline SMT PCBA usmjerivač

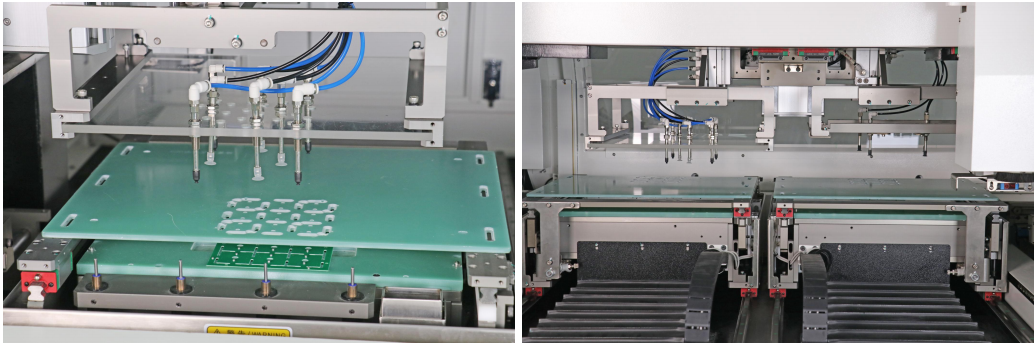

1. Novi CCD sustav, novi sustav vida može odgovarati svim vrstama tiskanih ploča. S funkcijom korekcije vizualnog kontrapunkta.

2. Senzor može pratiti stanje glodala u stvarnom vremenu i učinkovito spriječiti kontinuirani rad glodala.

3. Korištenjem vretena velike brzine, stres pri rezanju je znatno smanjen, preciznost je visoka, inercija je mala, a odziv je brz.

4. Ionski zračni pištolj će ukloniti statički elektricitet na PCB površini i spriječiti adsorpciju prašine na PCB.

5. Struktura s dvostrukom platformom, struktura s brzim otpuštanjem, fleksibilna prilagodba i ekskluzivna šablona, ​​veća učinkovitost i poboljšana fleksibilnost opreme;

6. Usvojite poseban CNC kontroler, visoku stabilnost i jaku zaštitu od smetnji.

7. Odvojeni vakuumski sakupljač prašine ima motor visoke učinkovitosti s visokim usisavanjem i niskom bukom.

8. Humanizirani dizajn operativnog sustava, jednostavan rad, fleksibilan.

1. Uvezeni Panasonicovi servo motori, upareni s visokopreciznim vijčanim šipkama, osiguravaju točnost sustava kretanja;

2. Jača i deblja mehanička struktura uvelike poboljšava stabilnost rada stroja.

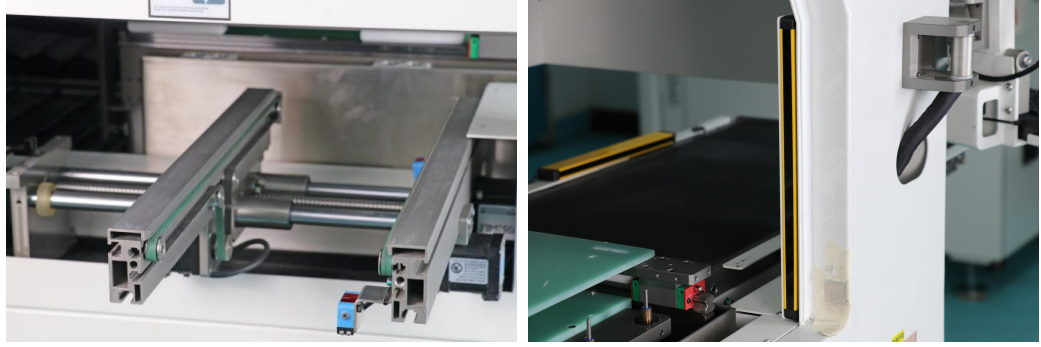

1. Dolazna staza ploče, odlazna ploča tipa remena, senzor za svjetlosnu zavjesu visoke preciznosti osjeća PCBA malu ploču nakon rezanja;

2. Standardni sigurnosni senzor kontrole pristupa, dodatna sigurnosna svjetlosna zavjesa, veća sigurnost;

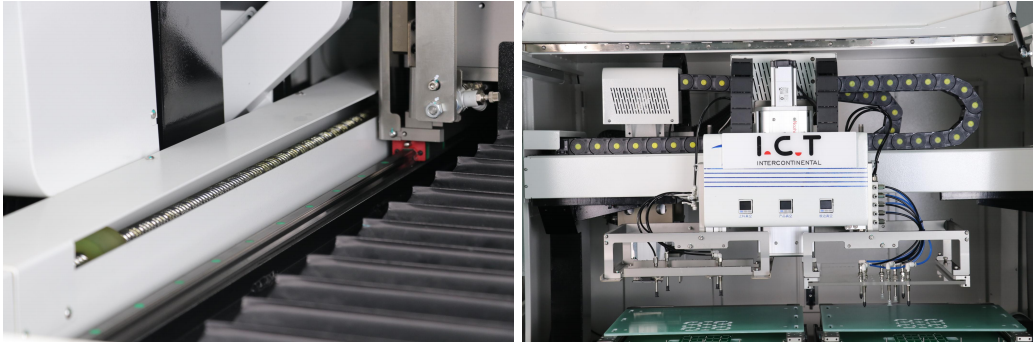

1. Sustav za gledanje visoke razlučivosti, koaksijalan s glodalom, jednostavna kalibracija kamere;

2. Standardna funkcija otkrivanja loma alata, automatski alarm ako je glodalo pokvareno ili istrošeno;

3. Standardna funkcija automatske izmjene alata osigurava nesmetan rad i veću učinkovitost;

4. Dvostruke platforme mogu se proizvoditi neovisno bez međusobnog ometanja, što rezultira većom učinkovitošću proizvodnje.
