| Inline SMT PCBA usmjerivač za precizno odvajanje panela
ICT IR350 Inline SMT PCBA usmjerivač pruža visoko precizno rezanje za složene PCBA ploče. Dizajniran za zahtjevne industrije kao što su automobilska elektronika, pametni telefoni, medicinski uređaji i zrakoplovstvo, ovaj napredni PCB ruter osigurava čisto odvajanje ploča bez stresa. Njegov robusni dizajn s dvostrukom platformom i inteligentni sustav upravljanja omogućuju kontinuiranu proizvodnju uz održavanje uskih tolerancija. S brzinama rezanja do 100 mm/s i preciznošću ponavljanja od ±0,01 mm, stroj pomaže proizvođačima poboljšati prinos, smanjiti nedostatke i zadovoljiti stroge zahtjeve kvalitete. Bez obzira radi li se o tankim pločama od 0,5 mm ili debljim pločama do 4,0 mm, ovaj SMT PCBA usmjerivač pruža dosljedne, pouzdane performanse koje zahtijevaju moderne proizvodne linije elektronike.
| Značajka

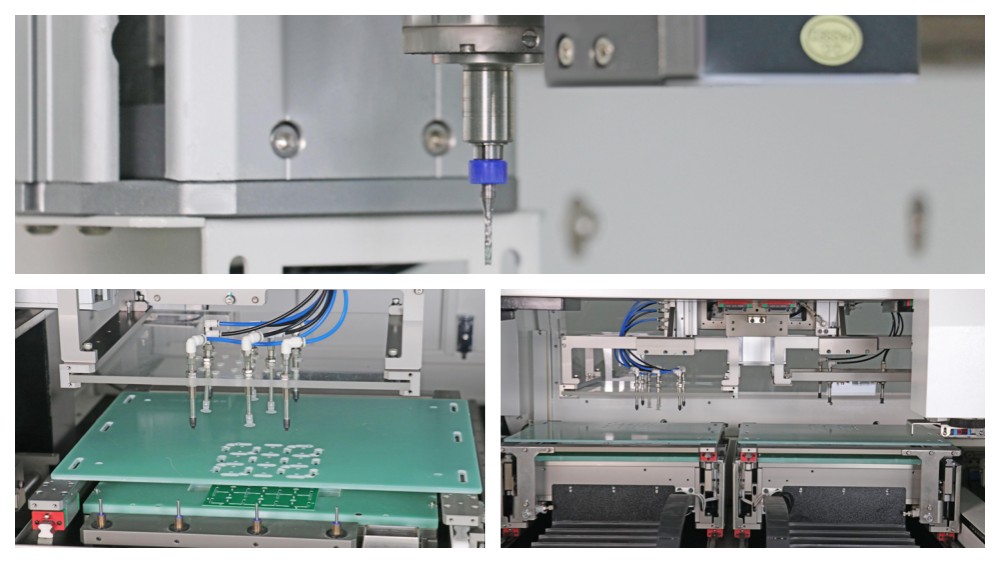

Napredni sustav vizije i poravnanja
Sustav za gledanje visoke razlučivosti radi koaksijalno s glodalom za jednostavno kalibriranje kamere i precizno pozicioniranje. Prepoznaje sve vrste PCB oznaka i pruža vizualnu korekciju kontrapunkta. Ova pametna tehnologija osigurava točne putanje usmjeravanja svaki put, čak i sa složenim dizajnom ploča. U kombinaciji s CAD uvozom i brzom optimizacijom putanje, sustav podržava offline programiranje i skeniranje cijele ploče. Ove mogućnosti čine linijski PCBA usmjerivač vrlo fleksibilnim za različite proizvodne potrebe uz održavanje izvrsne kvalitete rezanja.

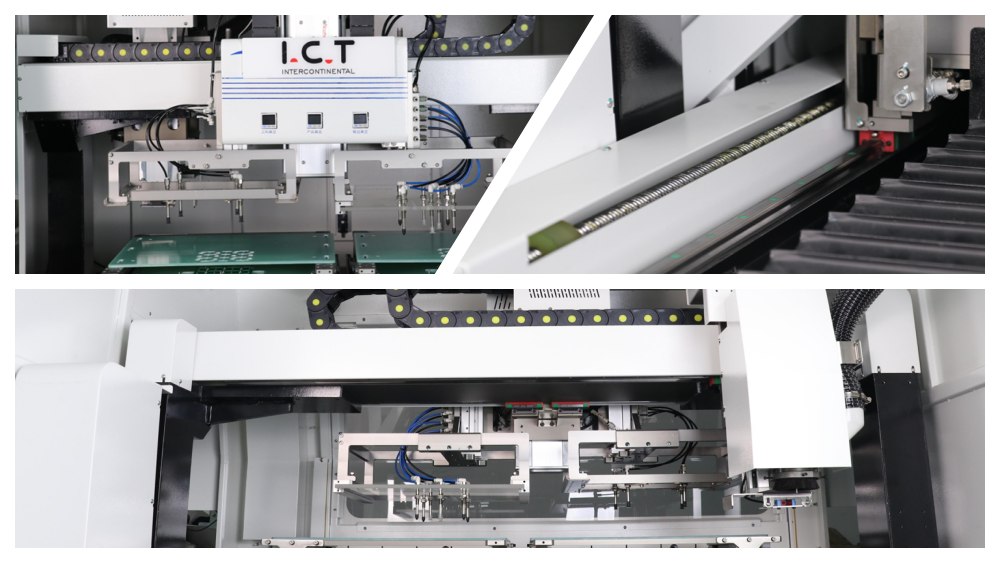

Sustav stabilnog kretanja s vrhunskim komponentama
Uvezeni Panasonicovi servo motori upareni s visokopreciznim navojnim šipkama daju glatko i precizno kretanje po X, Y i Z osi. Jača i deblja mehanička struktura uvelike poboljšava ukupnu stabilnost stroja tijekom rada velikom brzinom. Ova robusna konstrukcija smanjuje vibracije i osigurava dugotrajnu pouzdanost, čineći Inline SMT PCBA usmjerivač idealnim za kontinuiranu industrijsku upotrebu u PCBA aplikacijama usmjeravanja velike količine.

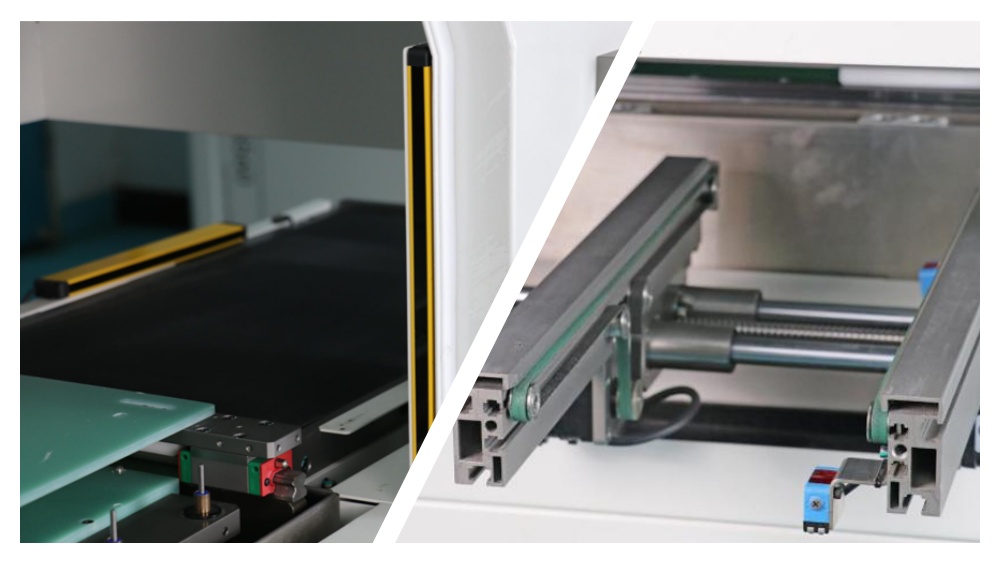

Pametno upravljanje alatom i sigurnosne značajke
Standardna detekcija loma alata automatski upozorava operatere ako se glodalo pokvari ili istroši. Stroj također ima automatsku izmjenu alata, čime se proizvodnja odvija bez prekida. Praćenje senzora u stvarnom vremenu sprječava kontinuirani rad s oštećenim alatima. Sigurnosni elementi poput senzora za kontrolu pristupa i opcijskih svjetlosnih zavjesa dodatno štite operatere. Ove inteligentne funkcije povećavaju učinkovitost i smanjuju skupe pogreške.

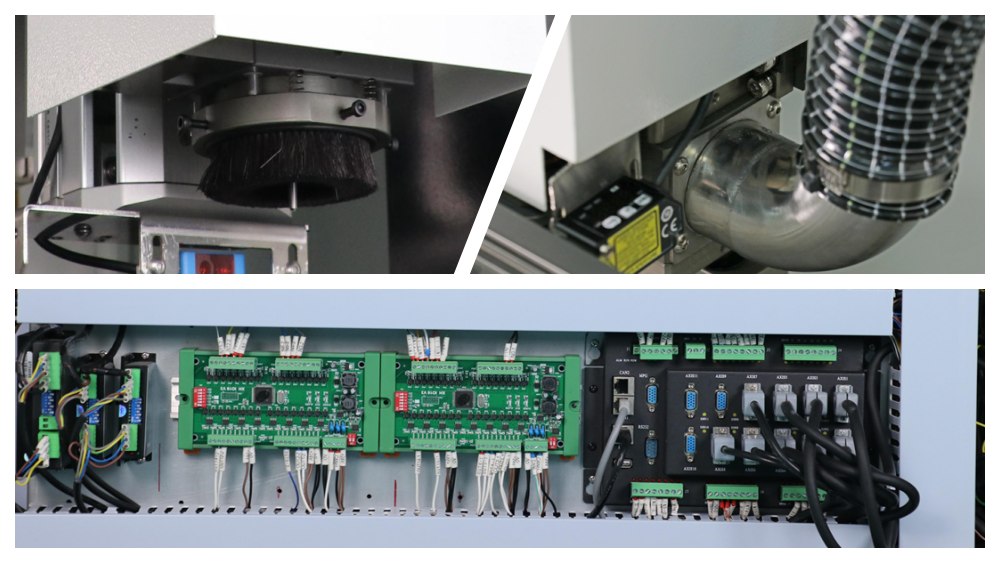

Učinkovit dizajn s dvostrukom platformom i uklanjanjem prašine
Struktura s dvostrukom platformom omogućuje neovisan rad s obje strane, značajno povećavajući učinkovitost proizvodnje. Učvršćenja za brzo otpuštanje i fleksibilno podešavanje čine promjene brzima i lakima. Snažan odvojeni vakuumski sakupljač prašine s visokim usisom i niskom razinom buke održava radni prostor čistim. Dodatni ionski zračni pištolj i prstenasta vrtložna eliminacija statičkog elektriciteta učinkovito uklanjaju statički elektricitet i sprječavaju prianjanje prašine na PCB-e.
Automatski PCBA IC stroj za postavljanje
1. Automatsko hranjenje: automatski stavite proizvode koji se stavljaju na tanjur nakon primitka signala s prednjeg stroja.
2. Automatsko skeniranje koda: CCD detektira veličinu proizvoda i istovremeno ima funkciju skeniranja koda.
3. Automatska posuda: CCD vodi usisnu mlaznicu za automatsko usisavanje OK proizvoda u posudu.
4. Automatsko razlikovanje NG koda: NG proizvodi se automatski stavljaju u NG ploču, a NG kod i ploča vilice stavljaju se u neispravnu kutiju.
5. Ladica za automatsko slaganje: automatski opskrbljuje prazne ladice i slaže OK gotove ladice pune ladice.
6. AGV automatski ubacuje prazne ladice i odnosi pune ladice.
Proces:
| Specifikacija
| Specifikacija | parametara |
| Model | ICT-IR350 |
| PCB veličina | 350 × 310 mm |
| Broj perona | Dvostruke platforme |
| Debljina pcb | 0,5 ~ 4,0 mm |
| PCB Support Mode | Višenamjensko učvršćenje, posebno učvršćenje |
| X,Y Brzina rezanja | 0 ~ 100 mm/s |
| Preciznost ponavljanja | ± 0,01 mm |
| Preciznost rezanja | ± 0,05 mm |
| Metoda vožnje X,Y,Z | AC servo motor |
| Način upravljanja X,Y,Z | CNC kontroler |
| Veličina glodala | 0,8 ~ 3,0 mm |
| Brzina vretena | Maksimalno 80.000 okretaja u minuti |
| Rad i pohrana podataka | Industrijski PC sustav |
| Napon (glavni stroj) | 220 V, 50/60 Hz |
| Napajanje (glavni stroj) | 1,5 kW |
| Opskrba tlakom zraka | 4,5 kg/cm² |
| Dimenzija (D׊×V) | 1450 × 1330 × 1641 mm |
| Težina (s usisavačem) | cca. 1000 kg |
| Metoda sakupljanja prašine | Usisavanje |
| Količina zraka usisavača | 28 ~ 35 m³/min |
| Dimenzija usisavača | 650 × 750 × 1500 mm |
| Napon usisavača | 380V, 50/60 Hz, 3 kW |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne najave.
| Popis SMT linijske opreme
Cjelovita ICT proizvodna rješenja za SMT uključuju utovarivače/istovarivače, pisače paste za lemljenje, strojeve za odabir i postavljanje, SPI, AOI, pećnice za reflow i drugu bitnu opremu. Kada su upareni s Inline SMT PCBA usmjerivačem, ovi sustavi stvaraju potpuno automatiziranu, visoko učinkovitu proizvodnu liniju koja pruža dosljednu kvalitetu i maksimalnu propusnost za automobilsku, potrošačku elektroniku i industrijske aplikacije.
| Videozapis o uspjehu korisnika
Uspješna instalacija na licu mjesta u Portugalu U travnju 2026. ICT inženjer otputovao je u Portugal kako bi dovršio instalaciju i obuku na licu mjesta za punu SMT proizvodnu liniju koja opslužuje automobilsku elektroniku, uključujući rasvjetu automobila i upravljačke sustave. Kupac je bio vrlo zadovoljan i učinkom opreme i pruženom stručnom obukom. Pohvalili su glatki proces postavljanja i jasne upute, što je pomoglo njihovu timu da brzo svlada svakodnevni rad i održavanje. Ovaj uspješan projekt dodatno pokazuje ICT-ovu snažnu tehničku podršku i predanost uspjehu korisnika širom svijeta.
| Servis i podrška u obuci
Profesionalni servis i podrška pri obuci Pružamo sveobuhvatne usluge instalacije, puštanja u rad i praktične obuke kako bismo osigurali da vaš tim može učinkovito upravljati opremom od prvog dana. Naši iskusni inženjeri nude stalnu tehničku podršku, optimizaciju procesa i redovite upute za održavanje. Bez obzira trebate li pomoć na licu mjesta ili podršku na daljinu, ICT je spreman pomoći vam da povećate učinkovitost opreme i postignete dugoročne proizvodne ciljeve.
| Što naši kupci kažu
Kupci stalno hvale naše inženjere zbog njihove profesionalnosti i sposobnosti brzog rješavanja problema. Mnogi ističu izvrsnu kvalitetu i stabilnost naše opreme, uz pažljivo pakiranje koje osigurava sigurnu isporuku. Oni također cijene naše brzo vrijeme odgovora kad god se pojave tehnička pitanja. Jedan klijent primijetio je da je Inline SMT PCBA usmjerivač premašio očekivanja u preciznosti i pouzdanosti.
| Certifikati i standardi
Naša oprema zadovoljava međunarodne standarde kvalitete i sigurnosti, uključujući CE, RoHS i ISO9001 certifikate. Također posjedujemo više patenata za inovativne tehnologije. Ove vjerodajnice pokazuju našu predanost isporuci sigurnih, pouzdanih i ekološki odgovornih rješenja u koja korisnici mogu imati povjerenja u zahtjevnim proizvodnim okruženjima.
| O ICT tvrtki i tvornici
ICT je profesionalni pružatelj rješenja za elektroničku opremu s vlastitim timom za istraživanje i razvoj, modernim proizvodnim pogonima i strogim procesima kontrole kvalitete. S više od 25 godina iskustva u industriji i brzim rastom, podržali smo više od 1600 klijenata u 72 zemlje. Naš predani tim inženjera i veliki tvornički prostor omogućuju nam isporuku cjelovitih tvorničkih rješenja potpomognuta izvrsnom uslugom nakon prodaje i globalnom tehničkom podrškom.
