| Napredni automatski PCB AOI stroj AI-5146W
ICT AI-5146W je vrhunski online stroj za inspekciju aoi dizajniran za dvostranu inspekciju nakon THT lemljenja. Koristi visokoprecizne kamere u boji i CNN algoritme za snimanje i obradu slika ploča u stvarnom vremenu, inteligentno procjenjujući nedostatke poput pogrešnih dijelova, komponenti koje nedostaju ili obrnutog polariteta. Ovaj automatizirani optički stroj za inspekciju povećava učinkovitost proizvodnje prelamanjem preko linija bez promjena, nudeći brzo lociranje kvara i kontrolu nad proizvodnom linijom. Sa značajkama kao što su daljinsko programiranje i MES izvješća o podacima, osigurava sljedivost podataka i nizak broj lažnih alarma. Idealan za SMT tvornice, ovaj aoi-optički stroj za inspekciju podržava različite veličine i debljine PCB-a, što ga čini pouzdanim alatom za osiguranje kvalitete u proizvodnji elektronike.
| Značajka

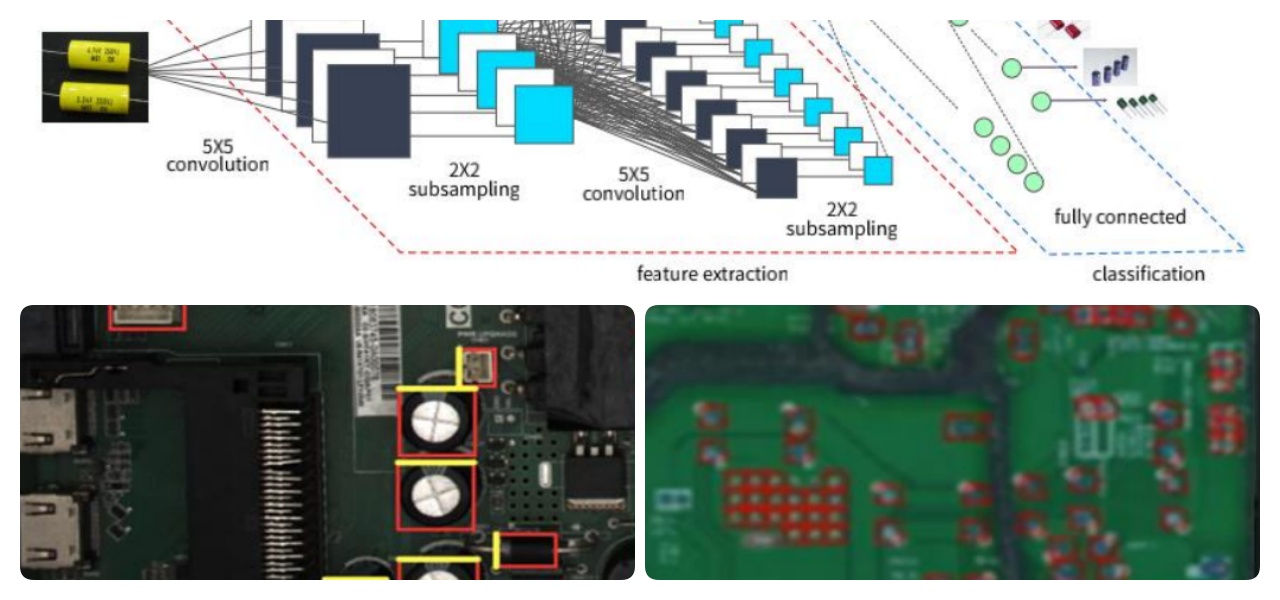

Algoritam dubokog učenja
AI-5146W automatski PCB aoi stroj koristi duboko učenje putem CNN-a za optimizaciju velikih podataka i omogućavanje inteligentnog minimalističkog programiranja. Automatski identificira komponente i lemljene spojeve jednim klikom, rješavajući probleme dugog vremena programiranja i velikog broja lažnih alarma uobičajenih u tradicionalnim metodama. Uvježban na ogromnim skupovima podataka, točno razlikuje NG od OK ploča, čak i s različitim oblicima lemljenih spojeva. Ovo smanjuje promašene preglede i poboljšava generalizaciju za različite scenarije, poput rukovanja prevjesima komponenti ili rupama u lemljenju bez smetnji.
Fleksibilni postupci inspekcije
Ovaj automatizirani stroj za optičku inspekciju nudi fleksibilno programiranje, dopuštajući online ili offline podešavanja bez zaustavljanja proizvodnje. Inteligentno provjerava prstenaste otpornike u boji, kondenzatore, diode i utičnice. Programiranje traje samo 10-20 minuta, s brzim promjenama pozivanjem postojećih datoteka. Zvučni alarmi traže brojeve stavki, pogrešne uređaje ili vrste, osiguravajući nesmetan rad. Kratko vrijeme otklanjanja pogrešaka od 10-15 minuta čini ga jednostavnim za rukovanje.
Jaka sposobnost inspekcije
Podržavajući inspekcije više ploča, mješovitih ploča i miješanih materijala, mrežni stroj za inspekciju aoi upravlja rotacijama pod više kutova i položaja. Uključuje preskakanje loše oznake, poboljšavajući svestranost za različite proizvodne potrebe bez ugrožavanja brzine ili točnosti.
| Specifikacija
| Model | ICT DIP On-line dvostrani AOI AI-5146W (nakon THT lemljenja) | ICT DIP On-line dvostrani AOI AI-5146WL (nakon THT lemljenja) |
| FOV | 52,6*44 mm |
| Rezolucija | 21,5 um |
| Fotoaparat | 5M |
| Brzina inspekcije | 0,23 s/FOV |
| PCB visina | Gore: 75 mm, dolje: 75 mm |
| Debljina pcb | 0,3 ~ 6,0 mm |
| PCB rub | 3,0 mm |
| PCB Warpage | ±3,0 mm |
| PCB težina | Maksimalno: 10 kg |
| Visina transportne trake | 750&900±20 mm |
| S prilagodbom | Ručno&automatski |
| Smjer pokretne trake | L ~R ili R ~L |
| Vlast | AC220 50/60Hz, 5A |
| Nazivna snaga | 520 W |
| Komunikacija | Smema |
| Težina | 890 kg | 100 kg |
| Dimenzija | D1050*Š1335*V1650 mm | D1050*Š1535*V1650 mm |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika

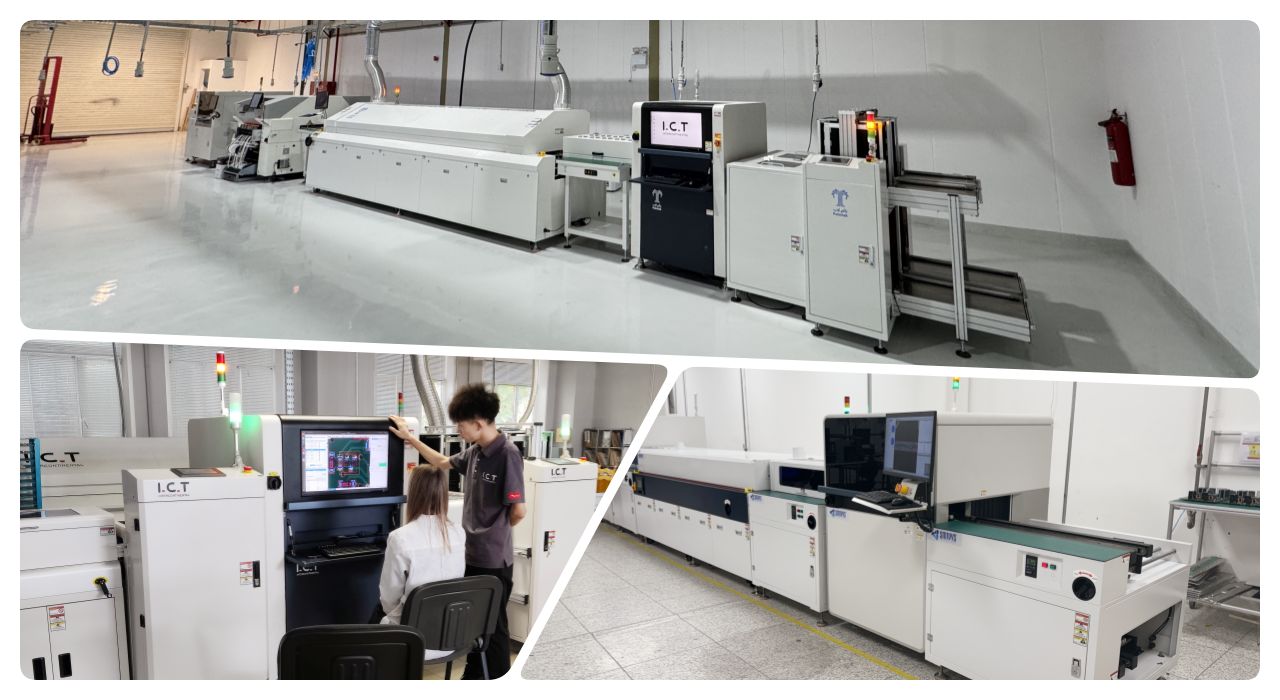

U našem istaknutom videu prikazujemo pet naprednih AOI modela, uključujući AI-4026, AI-4540, AI-5146W, ističući njihove učinkovite značajke programiranja. Videozapis demonstrira programiranje jednim ključem za brzo postavljanje, emitiranje parametara za primjenu postavki na komponente, automatsko otkrivanje premošćivanja okvira za lemljenje, programiranje kopiranja panela za replicirane ploče i inteligentno planiranje putanje za optimizaciju inspekcijskih ruta. Ovaj primjer iz stvarnog svijeta iz klijentove SMT linije u Meksiku ilustrira kako se AI-5146W automatski pcb aoi stroj integrira besprijekorno, smanjujući vrijeme postavljanja do 50% i poboljšavajući točnost otkrivanja kvarova. Inženjeri na licu mjesta pružaju praktičnu uslugu, osiguravajući glatku instalaciju i obuku, što je pomoglo klijentu da postigne veću propusnost i manje lažnih alarma u proizvodnom procesu.
| Servis i obuka
ICT pruža sveobuhvatnu uslugu i obuku za maksimalnu učinkovitost vašeg automatskog PCB aoi stroja. Naš globalni tim nudi instalaciju, daljinsko otklanjanje pogrešaka i održavanje na licu mjesta, osiguravajući minimalno vrijeme zastoja. Programi obuke pokrivaju rad, programiranje i rješavanje problema, prilagođeni vašim potrebama. Uz centralizirano upravljanje, podržavamo prosudbe jedan prema više i brze odgovore, pomažući vam da optimizirate proizvodnju. Naš pristup dugoročnom partnerstvu uključuje redovita ažuriranja i tehničku podršku, izgradnju povjerenja i učinkovitosti za vašu tvornicu.
| Recenzije kupaca
Naši klijenti hvale ICT inženjere za njihovu stručnost i brzo rješavanje problema tijekom instalacija. Vole pouzdanu izvedbu automatskog PCB aoi stroja, ističući njegovu točnost i jednostavnost korištenja. Mnogi ističu naše sigurno pakiranje i brzu dostavu koja sprječava oštećenja. Osim toga, klijenti cijene naše brze odgovore na upite, osiguravajući nesmetan rad i jaku stalnu podršku.
| Naš certifikat
ICT posjeduje ključne certifikate poput CE, RoHS, ISO9001 i razne patente, što odražava našu predanost kvaliteti i sigurnosti. Oni osiguravaju da naš automatski PCB aoi stroj zadovoljava globalne standarde za usklađenost s okolišem i pouzdanost. Naše patentirane tehnologije u AI inspekciji poboljšavaju inovacije, dok ISO9001 jamči dosljedne proizvodne procese, dajući klijentima povjerenje u trajnost i učinkovitost proizvoda.
| O ICT-u i našoj tvornici
ICT je vodeći proizvođač elektronike s vlastitim istraživanjem i razvojem i proizvodnjom, zapošljava više od 89 djelatnika u pogonu od 12.000 m². Brzo smo rasli od 2012., opslužujući više od 1600 klijenata u 72 zemlje. Naše tvornice imaju stroge postupke testiranja i robusne sustave upravljanja kvalitetom, osiguravajući da svaki automatski PCB aoi stroj zadovoljava visoke standarde. S 20 inženjera i 8 podružnica pružamo globalna rješenja od analize potražnje do optimizacije.
