| Otkrijte AI-4540 AOI strojeve
ICT DIP Invertirana kamera Online AOI AI-4540 je napredni alat za inspekciju PCBA nakon THT lemljenja. Snima slike u stvarnom vremenu pomoću kamere u boji visoke preciznosti i obrađuje ih algoritmima Convolution Neural Network (CNN) za inteligentno otkrivanje nedostataka. Ovaj automatski PCB aoi stroj identificira probleme kao što su pogrešni dijelovi, komponente koje nedostaju, obrnuti polaritet i nedostaci lemljenja kao što su mostovi, praznine ili nedovoljno lema u elementima kao što su otpornici, kondenzatori, diode i utičnice. S visokim stopama detekcije i malim brojem lažnih alarma, instalira se preko proizvodnih linija bez modifikacija, omogućujući kontinuirani rad. Lako se podešava po visini i širini, podržava središnju kontrolu za više jedinica. Sljedivost podataka uključuje SPC alarme, automatsko pohranjivanje dnevnika, NG upozorenja i daljinsko programiranje. Ovo povećava tvorničku učinkovitost i kvalitetu SMT procesa.
| Značajka

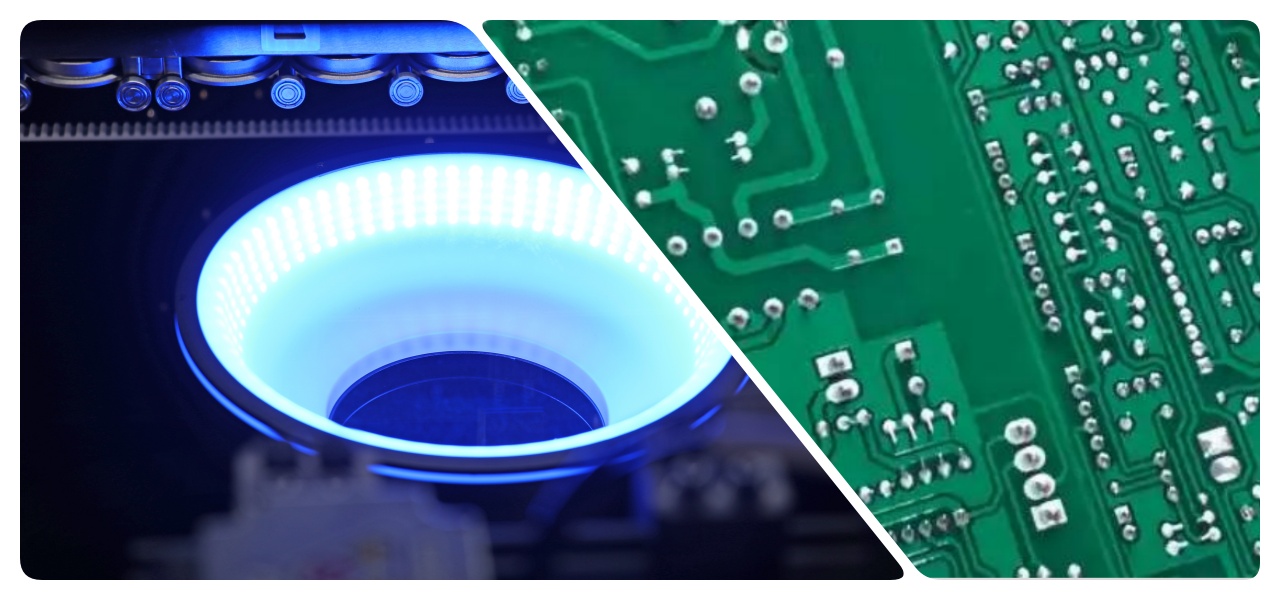

Algoritam dubokog učenja
AI-4540 aoi strojevi koriste duboko učenje s optimizacijom velikih podataka za industrijske provjere. Automatski identificira komponente i lemljene spojeve jednim klikom, skraćujući duga vremena programiranja i visok broj lažnih alarma u odnosu na tradicionalne metode. Uvježban na velikim skupovima podataka, obrađuje varijacije donje strane nakon valovitog lemljenja, osiguravajući da nema propuštenih nedostataka. Smanjuje lažne pozive od prepuštenih dijelova ili malih razlika u boji. CNN oponaša ljudsku prosudbu za različite scenarije, poput otkrivanja nejasnih rupica u lemljenju bez smetnji igle ili uređaja. To dovodi do snažne generalizacije, visoke točnosti i pouzdanih pregleda za složene ploče.

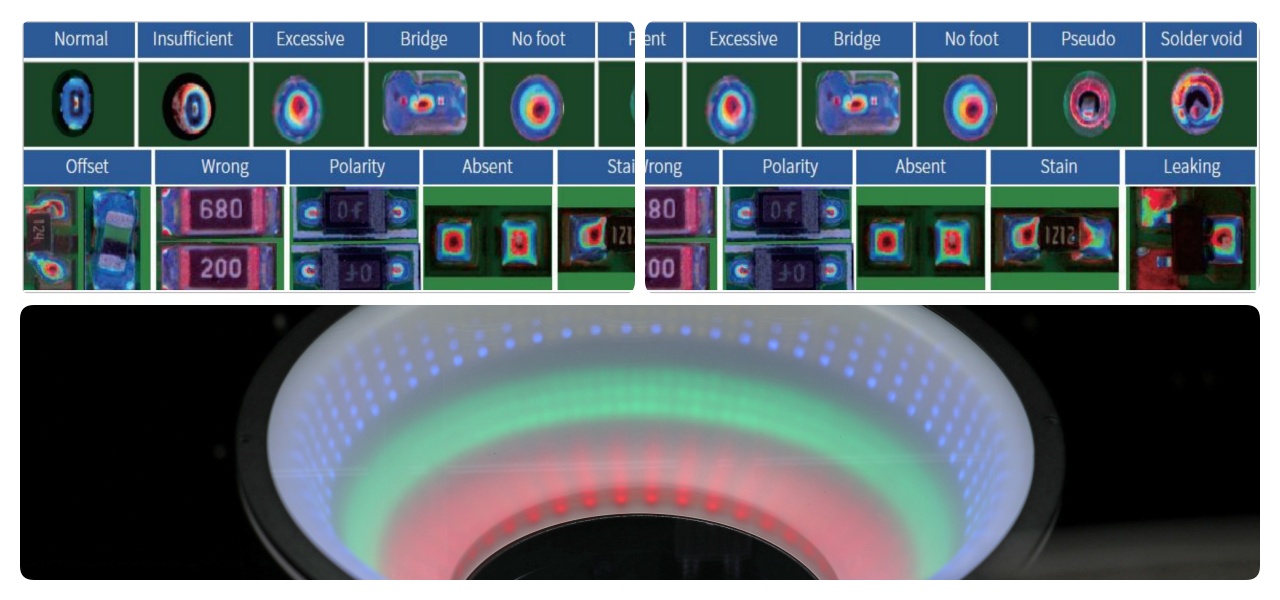

Fleksibilni postupci
Ovaj online stroj za inspekciju aoi nudi pametne, prilagodljive procese za glatku upotrebu. Inteligentno provjerava prstenaste otpornike u boji, kondenzatore, diode i utičnice, online ili offline, bez zaustavljanja linija. Programiranje traje 10-20 minuta, otklanjanje pogrešaka 10-15 minuta, uz kratke izmjene koristeći postojeće datoteke. Skupne promjene parametara događaju se jednim ključem. Zvučni alarmi upozoravaju na pogrešne stavke ili vrste. Ovo pojednostavljuje rad, brzo optimizira postavke opreme i smanjuje vrijeme zastoja radi boljeg tijeka proizvodnje.

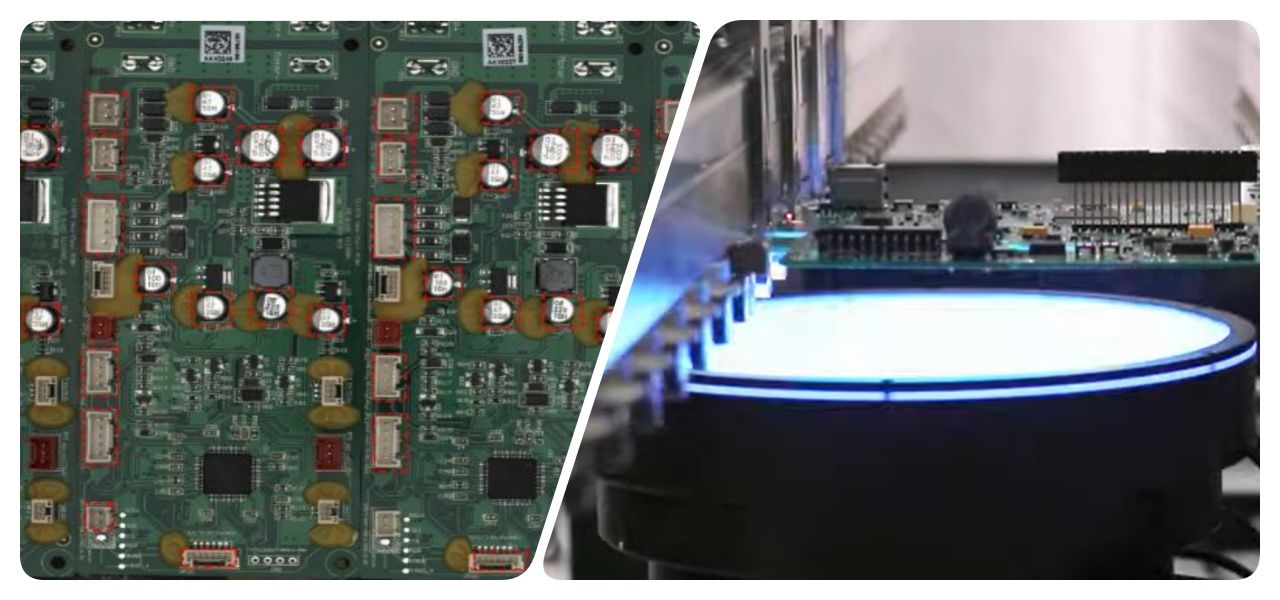

Brzi inspekcijski brzina
AI-4540 aoi strojevi postižu brze provjere s planiranjem puta genetskog algoritma. Smanjuje broj FOV preskačući područja bez zavara, skraćujući putanje i birajući idealna mjesta za slikanje kako bi se izbjeglo lemljenje na rubovima. GPU paralelna obrada ubrzava rukovanje podacima. S 0,23 sekunde po vidnom polju, odgovara linijama velike količine. Kao sustav inspekcije na liniji smt aoi stroj, održava protok dok osigurava precizne rezultate.
Višestruki načini pregleda
Podržava provjere više ploča, mješovitih ploča i mješovitih materijala. Identificira rotacije pod različitim kutovima i položajima. Automatski preskače loše ocjene. Ova fleksibilnost odgovara različitim PCB postavkama za temeljite, učinkovite inspekcije bez dodatnih koraka.
| Specifikacija
| Model | ICT DIP Invertirana kamera Online AOI AI-4540 (nakon THT lemljenja) | ICT DIP Invertirana mrežna kamera AOI AI-4540L (nakon THT lemljenja) |
| FOV | 49*41 mm |
| Rezolucija | 20um |
| Fotoaparat | 5M |
| Svjetlo | RGB + W svjetlo, 4 boje integralno |
| Brzina inspekcije | 0,23 s/FOV |
| Miješanje PCB inspekcija | Automatski podržava program za pozivanje. |
| PCB veličina | Trosječna staza: 50*50-350*400 mm Tračnica s jednim dijelom: 50*50-450*400 mm | 50*50~550*650 mm |
| PCB visina | Gornji dio: 110 mm (opcionalno 150 mm), donji dio: 25 mm |
| Debljina pcb | 0,3 ~ 6,0 mm |
| PCB rub | 3,0 mm |
| PCB Warpage | ±3,0 mm |
| PCB težina | Maksimalno: 10 kg |
| Visina transportne trake | 750&900±20 mm |
| Prikaz | FHD zaslon od 23,8 inča |
| Izlaz podataka | Autogenerirana statistička analiza SPC |
| Posebna funkcija | Automatsko traženje elemenata i brzo programiranje |
| Vlast | AC220 50/60Hz, 5A |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

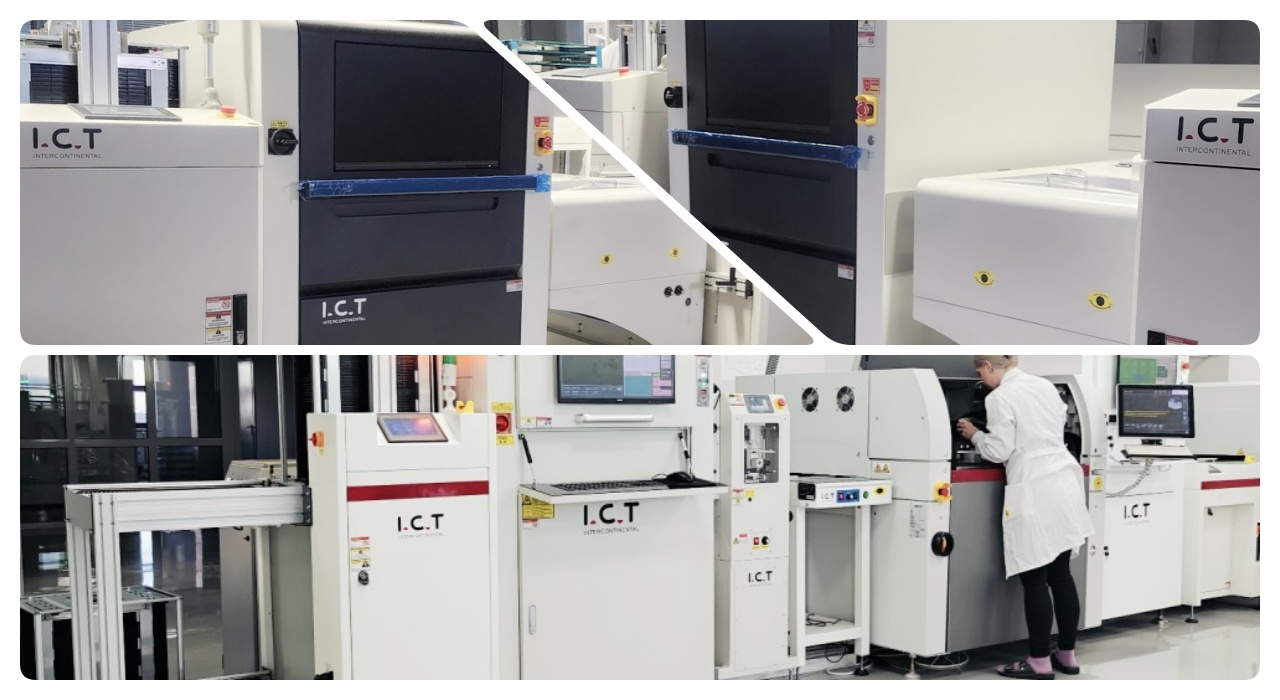

| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
Naš marketinški video za AI-4540 aoi strojeve prikazuje njegov elegantni vanjski dizajn, ističući tračnicu s tri dijela za fleksibilno rukovanje PCB-om. Uranja u unutarnju strukturu, demonstrirajući visokopreciznu kameru i sustav osvjetljenja. Prikazana je električna kutija s naglaskom na pouzdane komponente za stabilan rad. Istaknute su ključne prodajne točke, kao što je otkrivanje kvarova u stvarnom vremenu i mali broj lažnih alarma. Prikazuju se različiti istaknuti programi, uključujući identifikaciju jednim klikom, brze postavke i grupne izmjene. Ovaj video ilustrira kako se stroj neprimjetno integrira u linije, optimizira učinkovitost i osigurava visokokvalitetne rezultate za proizvođače elektronike širom svijeta.
| Servis i obuka

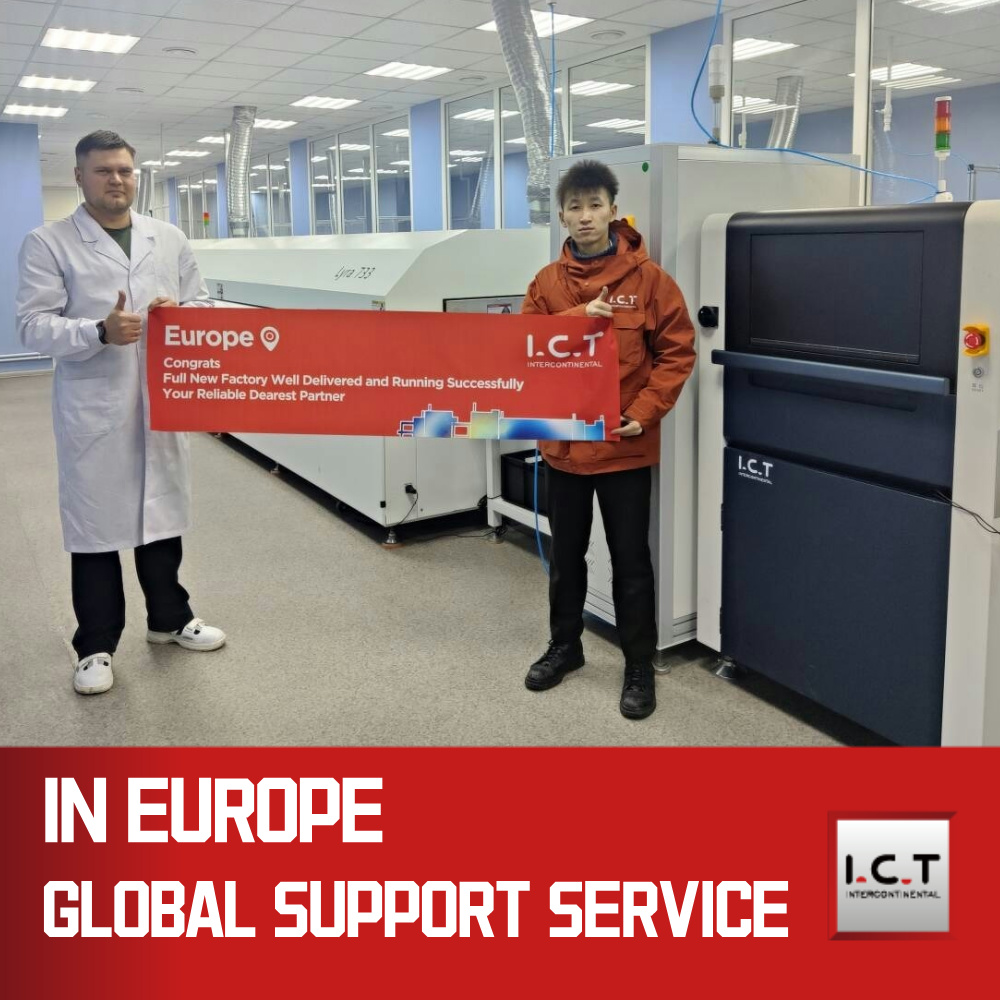

ICT nudi sveobuhvatnu uslugu i obuku za AI-4540 aoi strojeve. Naš globalni tim bavi se instalacijom, održavanjem i daljinskom pomoći kako bi se vrijeme zastoja svelo na minimum. Obuka uključuje praktične sesije o programiranju, radu i rješavanju problema, dostupne na licu mjesta ili online. Usredotočeni smo na brze odgovore na upite, osiguravajući da vaše osoblje brzo stekne vještine. Ova podrška pomaže tvornicama da rade glatko, poboljšaju kvalitetu i učinkovito se prilagode potrebama proizvodnje.
| Recenzije kupaca

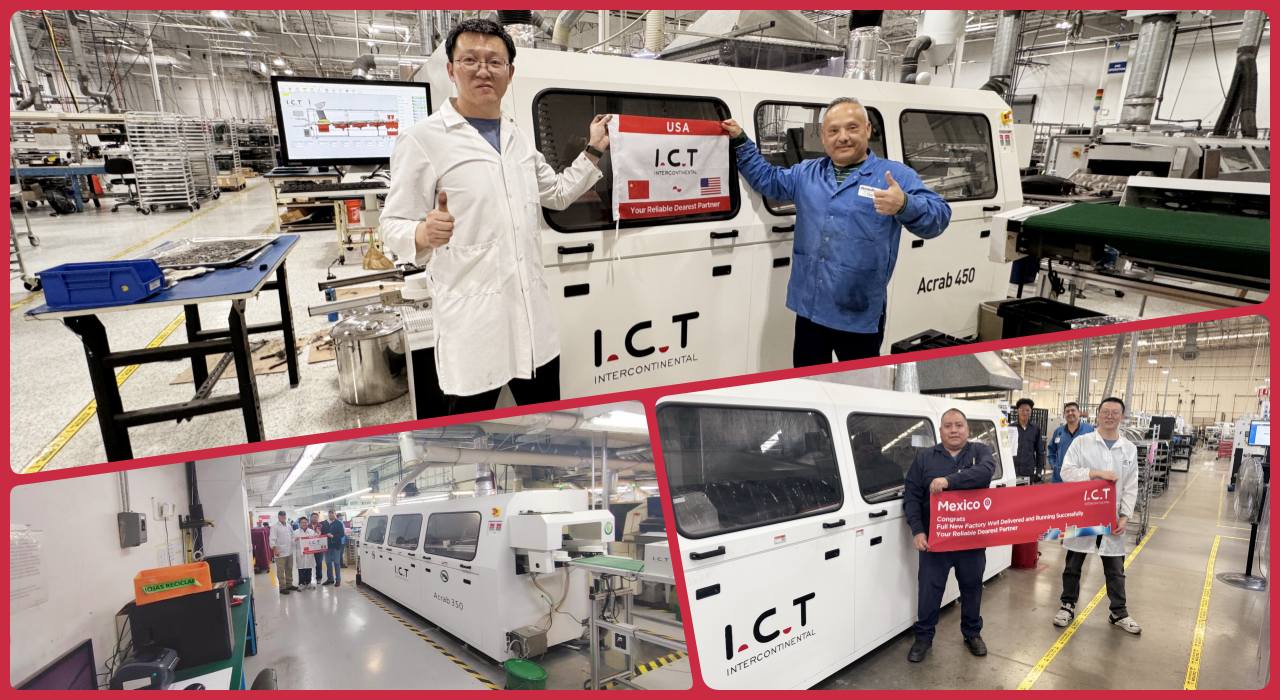

Klijenti hvale ICT aoi strojeve zbog njihove preciznosti i pouzdanosti. Hvale naše inženjere za stručna podešavanja i brze popravke. Sigurno pakiranje i pravovremena otprema sprječavaju oštećenja, zarađujući visoke ocjene. Brzi odgovori na probleme grade snažno povjerenje i partnerstva.
| Naš certifikat
ICT ima CE, RoHS, ISO9001 i razne patente. Oni osiguravaju sigurnost, usklađenost s okolišem i standarde kvalitete. Naši aoi strojevi ispunjavaju globalna pravila za pouzdan rad. Patenti štite inovacije poput tehnologije dubokog učenja, pružajući napredna, zaštićena rješenja.
| O ICT-u i našoj tvornici
ICT je vodeća tvrtka za elektroniku s vlastitim istraživanjem i razvojem i proizvodnjom. Naš tim od preko 89 zaposlenika, uključujući 20 inženjera, pokreće brzi rast tijekom 12 godina. S punim SMT rješenjima opslužujemo 1600 kupaca u 72 zemlje. Naša tvornica od 12.000 m² koristi stroga ispitivanja i ISO9001 sustave za održavanje visoke kvalitete proizvoda.
