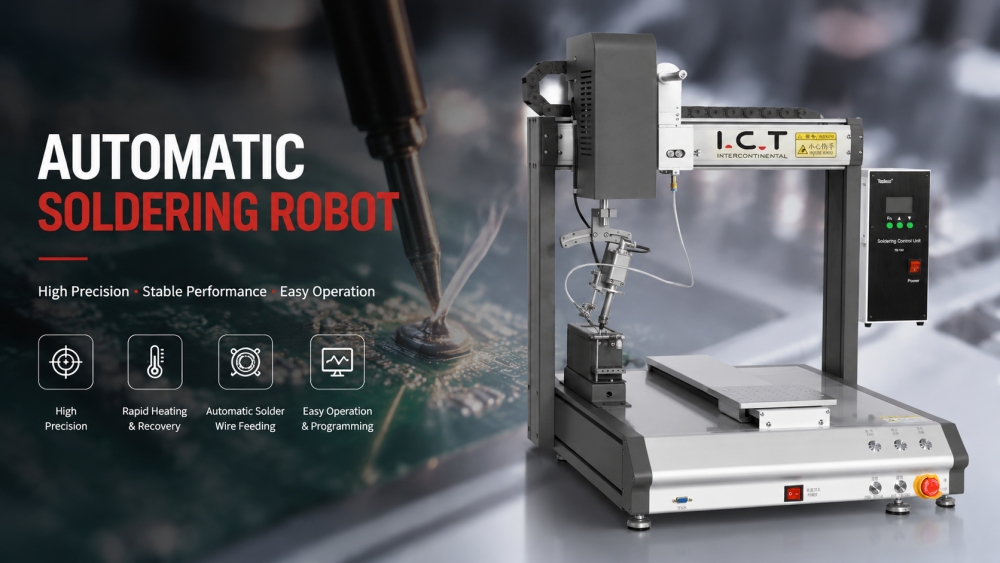

| Pregled PCB robota za automatsko lemljenje
Automatski robot za lemljenje PCB-a omogućuje učinkovito i precizno lemljenje PCB-a i malih elektroničkih modula. S integriranim kretanjem po više osi, automatskim dodavanjem žice i brzim indukcijskim zagrijavanjem, osigurava ujednačene, ponovljive lemljene spojeve. Operateri mogu programirati putanje lemljenja, prilagoditi dovod žice i nadzirati spojeve pomoću dodatnog sustava za viziju. Prikladan za stolne postavke ili integraciju u pune SMT linije, sustav poboljšava propusnost, smanjuje rad i održava dosljednu visokokvalitetnu proizvodnju za PCB i elektroničke komplete.
| Značajka robota za automatsko lemljenje

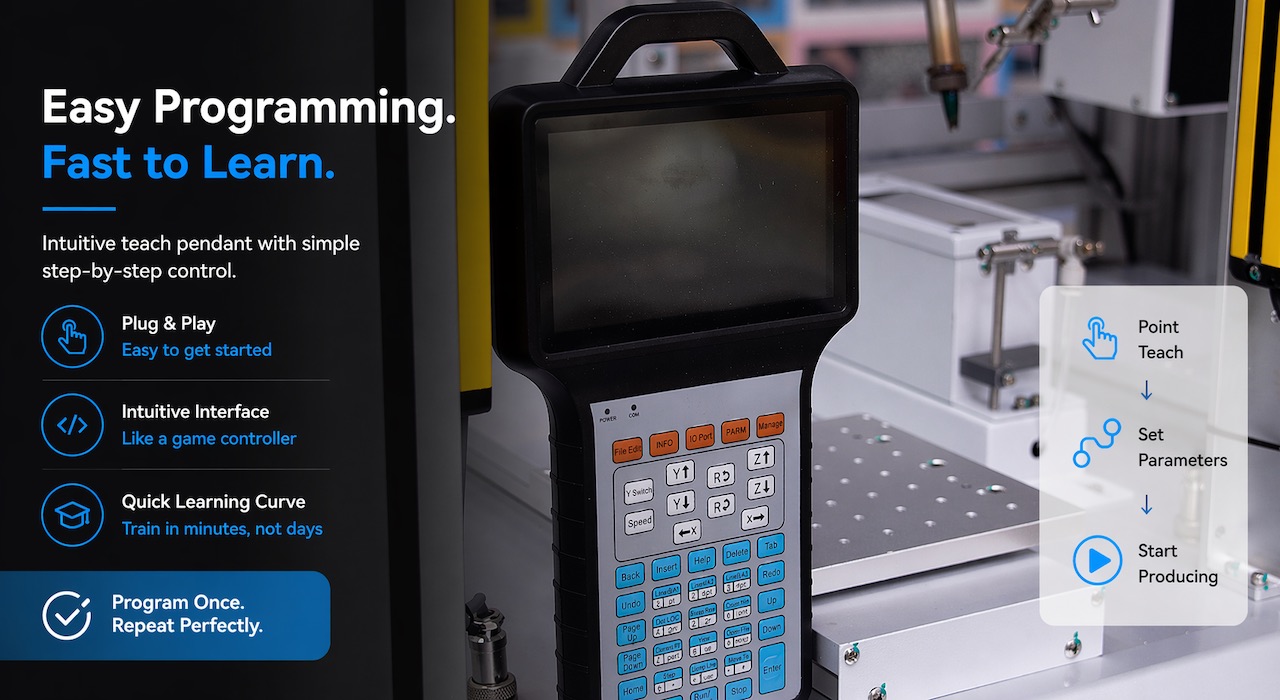

Jednostavno programiranje
Do 200 lemnih točaka po PCB-u može se programirati za manje od 5 minuta. Putovi, vremena zadržavanja i brzine dodavanja lemljenja su podesivi. Deset različitih programa ploče može se pohraniti za brzo prebacivanje između tipova tiskanih ploča bez prekida rada.

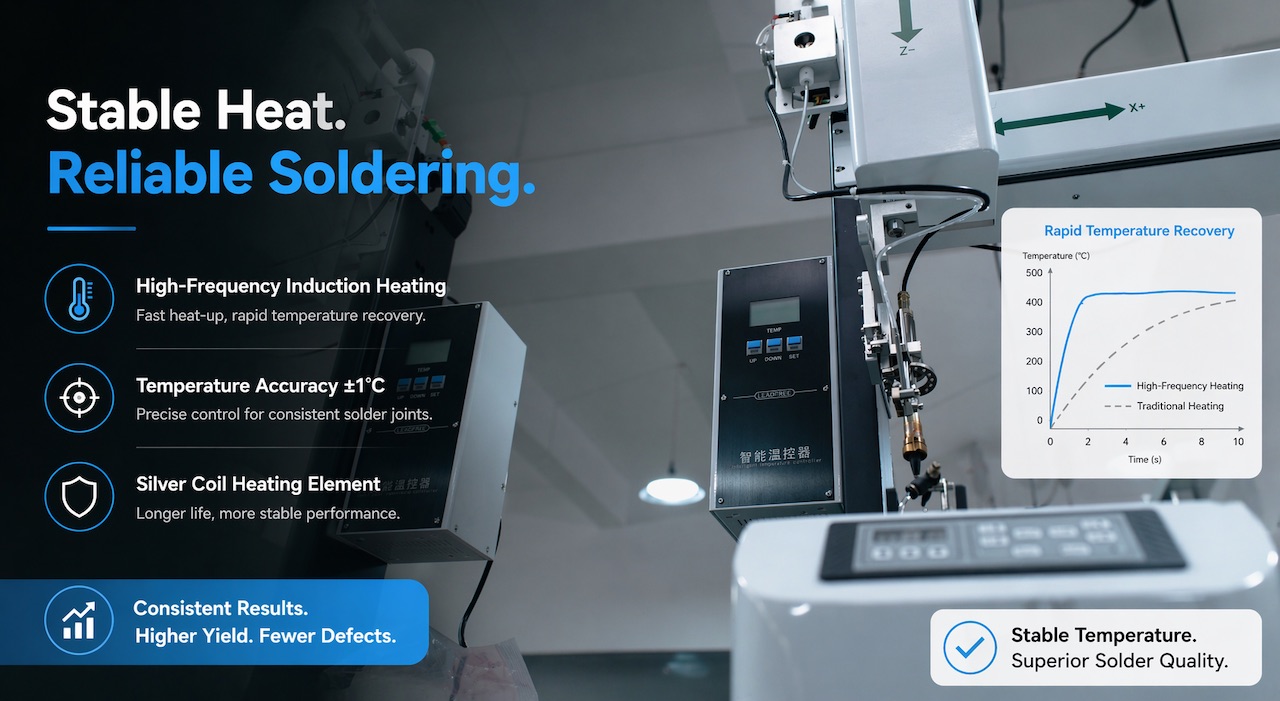

Stabilno toplinski pouzdano lemljenje
Visokofrekventno indukcijsko grijanje doseže 500°C u 3 sekunde i održava stabilnost od ±1°C. Elementi srebrne zavojnice traju više od 2000 sati, podržavajući više od 100 lemljenih spojeva po ciklusu. Konzistentna kvaliteta lemljenja postiže se na PCB pločama visoke gustoće.

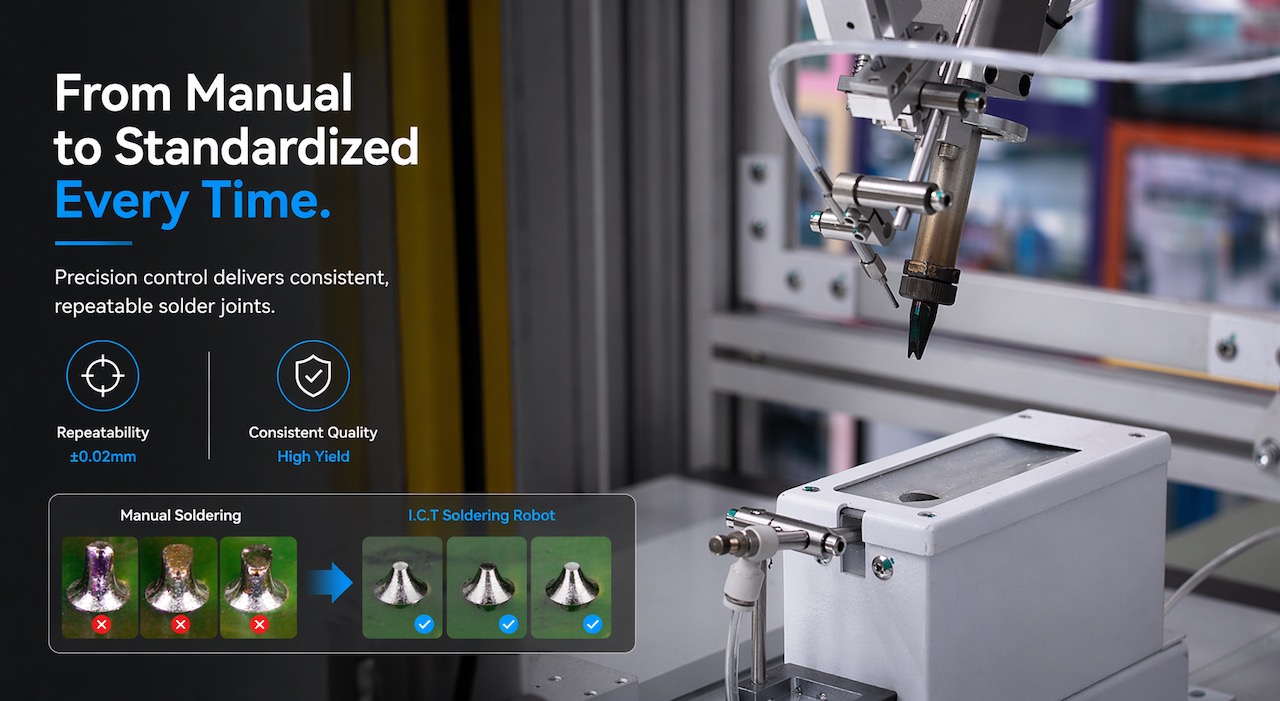

Od ručnog do standardiziranog
Podučavanje programiranja pretvara ručno lemljenje u ponovljive automatizirane sekvence. Koordinate se pohranjuju digitalno s točnošću od ±0,1 mm, čime se ljudska pogreška smanjuje za više od 90%. Dosljednost od serije do serije održava se za sve PCB sklopove.

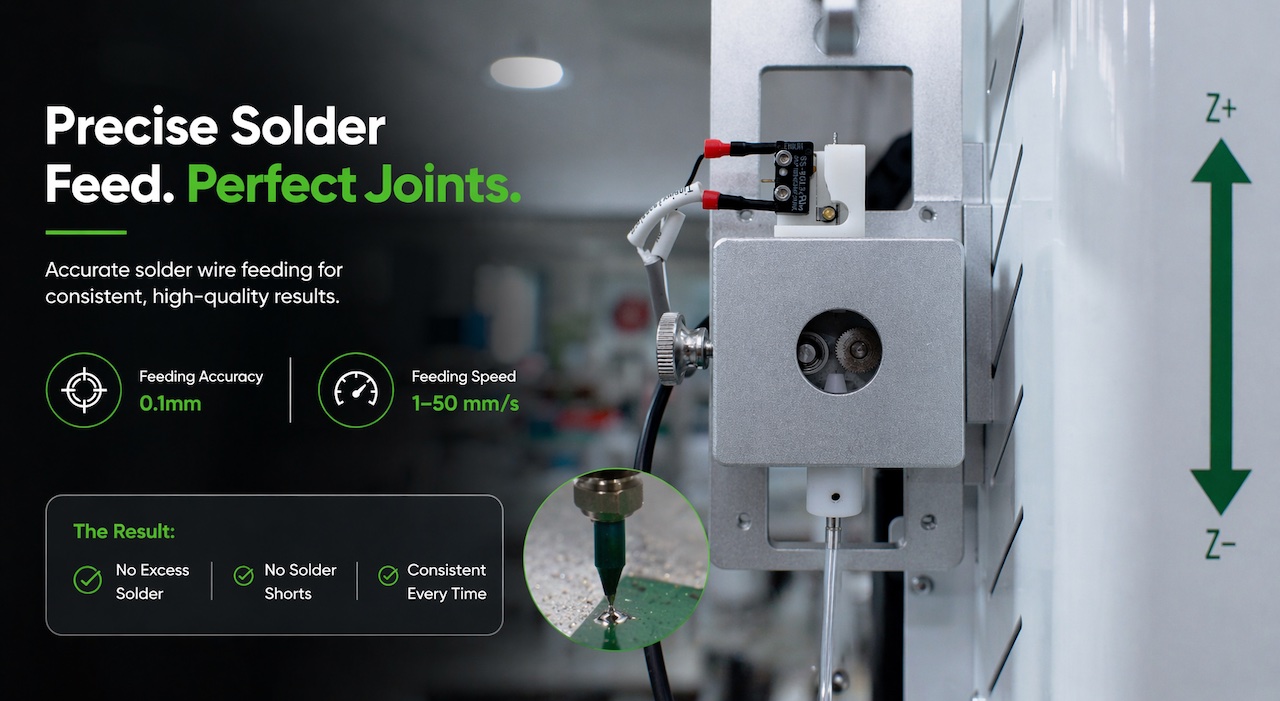

Precizno lemljenje savršenih spojeva
Žica za lemljenje (0,6–1,2 mm) ulazi brzinom od 1–50 mm/s s točnošću od ±0,02 mm. Ostaci topitelja i pucanje kositra su svedeni na minimum. Svaki spoj prolazi inspekciju, osiguravajući visoku učinkovitost i pouzdanost svih PCB sklopova.

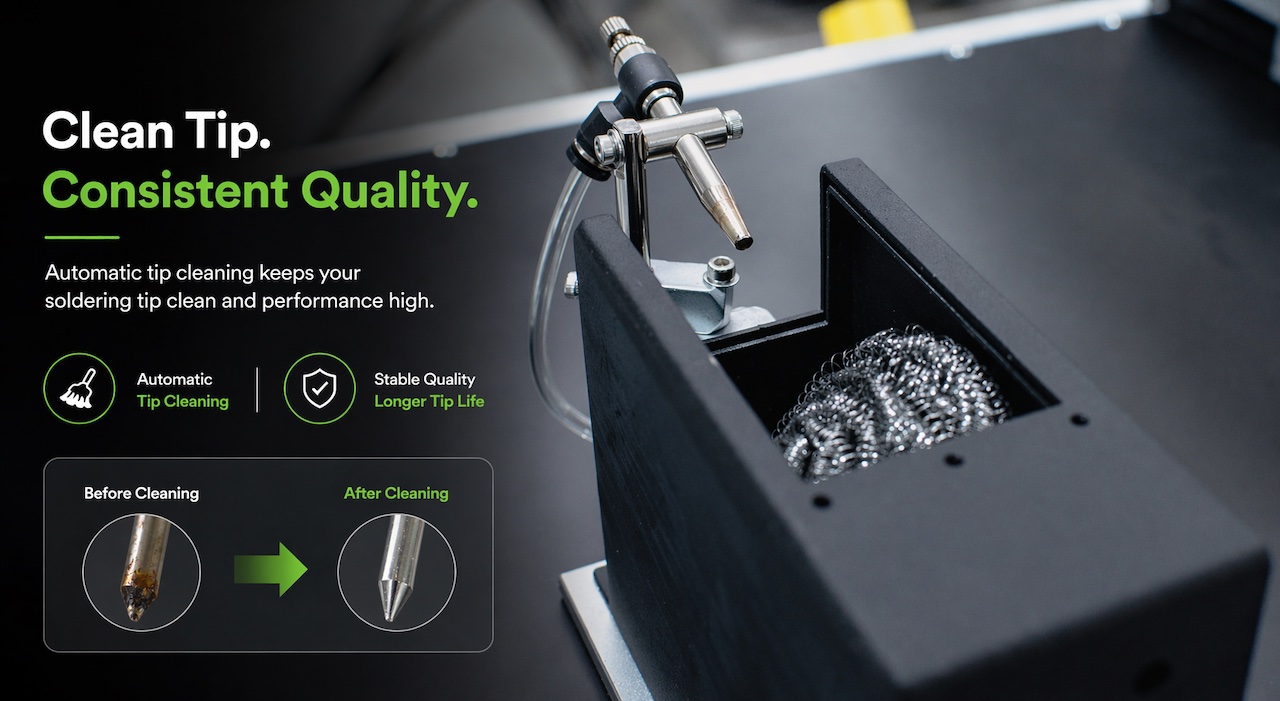

Čisti vrh Konzistentna kvaliteta
Automatsko čišćenje vrhova događa se svakih 5 minuta ili nakon 50 spojeva. Zrak i čelična žica uklanjaju oksidaciju i ostatke, produžujući vijek trajanja vrha za 50% i održavajući ujednačenu kvalitetu lemljenja tijekom proizvodnje velike količine.
| Specifikacija robota za automatsko lemljenje
| Specifikacija | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Broj perona | 1 | 1 | 2 | 2 |
| Broj glave | 1 | 2 | 1 | 2 |
| Snaga grijanja | 150w | 300w | 150w | 300w |
| Maks. PCB veličina | 300×300 mm | 500×300 mm | 250×250 mm za svaku platformu | 250×250 mm za svaku platformu |
| Maksimalna brzina kretanja | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s |
| Očistite vršak za lemljenje | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) |
| Žica za lemljenje | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm |
| Brzina dodavanja lema | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Ponovljena točnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Raspon temperature | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C |
| Točnost temperature | ±1°C | ±1°C | ±1°C | ±1°C |
| Način vožnje | Step Motor | Step Motor | Step Motor | Step Motor |
| Način upravljanja | Teach privjesak | Teach privjesak | Teach privjesak | Teach privjesak |
| Tlak zraka | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenzija | 750×650×880 mm | 780×660×770 mm | 930×650×880 mm | 1280×750×950 mm |
| Težina | Otprilike 60 kg | Otprilike 70 kg | Otprilike 80 kg | Otprilike 85 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
