| Pregled robota za lemljenje PCB ploča

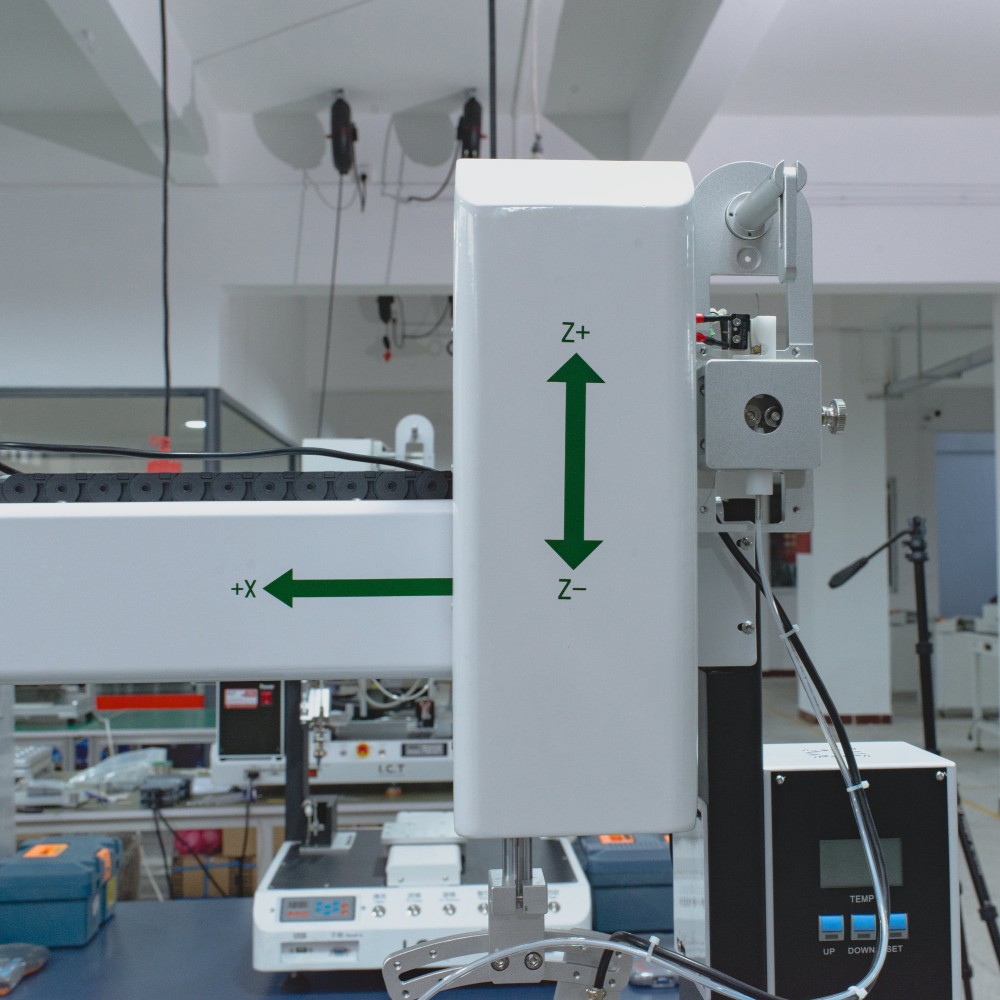

Robot za lemljenje PCB-a dizajniran je za učinkovito i precizno lemljenje PCB-a i malih elektroničkih modula. Integrira kretanje po pet osi, automatizirano dodavanje žice i indukcijsko grijanje velike brzine kako bi se osigurali ujednačeni, ponovljivi lemljeni spojevi. Operateri mogu programirati putanje lemljenja, prilagoditi brzine dodavanja i pratiti kvalitetu pomoću opcijskog sustava vida. Kompaktan za stolne postavke ili integraciju u potpune SMT proizvodne linije, povećava propusnost, smanjuje rad i jamči dosljedan visokokvalitetni izlaz u različitim dizajnima PCB-a.
| Značajka robota za automatsko lemljenje
Jednostavno programiranje
Operateri mogu programirati do 200 lemnih točaka po PCB-u za manje od 5 minuta. Staze, vremena zadržavanja i količine lema su podesive. Do 10 programa ploče može se pohraniti za brzo prebacivanje između različitih tipova tiskanih ploča bez prekida proizvodnje.
Stabilno toplinski pouzdano lemljenje
Visokofrekventno indukcijsko grijanje doseže 500°C unutar 3 sekunde i održava ±1°C. Elementi srebrne zavojnice traju više od 2000 sati, podržavajući više od 100 lemljenih spojeva po ciklusu, osiguravajući dosljedno lemljenje čak iu gustim PCB područjima.
Od ručnog do standardiziranog
Podučavanje programiranja pretvara ručno lemljenje u automatizirane, ponovljive sekvence. Digitalne koordinate pohranjene s točnošću od ±0,1 mm smanjuju ljudsku pogrešku za više od 90%. Dosljednost od serije do serije održava se za sve PCB-e.
Precizno lemljenje savršenih spojeva
Žica za lemljenje (0,6–1,2 mm) prolazi brzinom od 1–50 mm/s s preciznošću od ±0,02 mm. Ostaci topitelja i pucanje kositra su svedeni na minimum. Svaki spoj prolazi inspekciju i osigurava visoku učinkovitost u PCB sklopovima.
Čisti vrh Konzistentna kvaliteta
Automatsko čišćenje vrhova događa se svakih 5 minuta ili nakon 50 spojeva. Zrak i čelična žica uklanjaju oksidaciju i ostatke, produžujući vijek trajanja vrha za 50% i održavajući ujednačenu kvalitetu lemljenja tijekom proizvodnje velike količine.
| Specifikacija robota za automatsko lemljenje
| Specifikacija | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Broj perona | 1 | 1 | 2 | 2 |
| Broj glave | 1 | 2 | 1 | 2 |
| Snaga grijanja | 150w | 300w | 150w | 300w |
| Maks. PCB veličina | 300×300 mm | 500×300 mm | 250×250 mm za svaku platformu | 250×250 mm za svaku platformu |
| Maksimalna brzina kretanja | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s | X,Y os: 600-800 mm/s, Z os: 400 mm/s, R os: 300°/s |
| Očistite vršak za lemljenje | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) | Čelična žica i tlak zraka (opcionalno: čišćenje rotirajućom četkom) |
| Žica za lemljenje | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm | Žica za lemljenje 0,6~1,2 mm |
| Brzina dodavanja lema | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s | 1~50 mm/s |
| Ponovljena točnost | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Raspon temperature | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C | Sobna temperatura–500°C |
| Točnost temperature | ±1°C | ±1°C | ±1°C | ±1°C |
| Način vožnje | Step Motor | Step Motor | Step Motor | Step Motor |
| Način upravljanja | Teach privjesak | Teach privjesak | Teach privjesak | Teach privjesak |
| Tlak zraka | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Napajanje | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ | AC220V±10%, 50/60HZ |
| Dimenzija | 750×650×880 mm | 780×660×770 mm | 930×650×880 mm | 1280×750×950 mm |
| Težina | Otprilike 60 kg | Otprilike 70 kg | Otprilike 80 kg | Otprilike 85 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Kompletan popis strojeva za SMT proizvodnu liniju
Kompletna SMT proizvodna linija uključuje PCB utovarivače i utovarivače, strojeve za ispis, pick-and-place sustave, SPI, AOI, reflow peći, pokretne stanice i opremu za depaneliranje. Svi uređaji su sinkronizirani kako bi pružili glatki tijek rada, dosljednu kvalitetu i visoku učinkovitost. ICT inženjeri se bave instalacijom, kalibracijom i integracijom, osiguravajući da linija radi kao kohezivni proizvodni sustav visokih performansi.
| Videozapis o uspjehu korisnika
U travnju 2026. ICT inženjeri dovršili su instalaciju i obuku pune SMT linije u Portugalu za automobilsku elektroniku, uključujući rasvjetu automobila i upravljačke module. Korisnici su pohvalili glatko postavljanje, učinkovit tijek rada i jasne upute. Robot za lemljenje PCB-a integriran u liniju isporučio je precizne lemljene spojeve za PCB-ove i veze žica-žica. Povratne informacije istaknule su performanse opreme i profesionalnu podršku, što je korisnicima omogućilo brzo postizanje visokokvalitetne proizvodnje.
| Stručno usavršavanje i podrška
ICT pruža sveobuhvatnu podršku za pune SMT proizvodne linije. Inženjeri nadziru instalaciju, kalibraciju programa i usklađivanje procesa. Kupci dobivaju praktičnu obuku koja pokriva programiranje, održavanje i rješavanje problema. Daljinska podrška i kanali za brzi odgovor osiguravaju brzo rješavanje operativnih problema, omogućujući korisnicima da samostalno pokreću liniju i održavaju kontinuirano visokokvalitetno lemljenje za PCB-ove i male elektroničke module.
| Pohvale kupaca
Kupci stalno ističu integriranu SMT liniju za pouzdanost i učinkovitost. Inženjeri daju jasne upute tijekom instalacije i obuke. Sigurno pakiranje osigurava sigurnu isporuku svih uređaja. Brza tehnička podrška rješava probleme odmah. Cjelokupna linija, uključujući robotske sustave za lemljenje PCB-a, održava stabilan tijek rada i dosljedan izlaz, stječući veliko povjerenje i zadovoljstvo kupaca diljem svijeta.
| Naš certifikat
Sva oprema na ICT SMT linijama, uključujući robotske sustave za lemljenje PCB-a, posjeduje CE, RoHS i ISO9001 certifikate. Patenti pokrivaju sve inovacije. Certifikati osiguravaju da kupci dobivaju sigurna, pouzdana i sukladna rješenja za proizvodnju PCB-a, jamčeći visokokvalitetni rezultat u svim integriranim procesima.
