T650
I.C.T
SMT Coating Spraying Gluing Machine for PCB LED
| ICT SMT stroj za premazivanje PCB LED
ICT smt stroj za premazivanje za PCB LED postavlja mjerilo za jednostavno, učinkovito PCBA premazivanje u LED poljima. Nudi jednostavnu izradu programa i postavke brze promjene linije za najbolje rezultate u svim smjerovima. Korisnici uređuju bilo koju putanju prskanja, a glavno sučelje to lijepo prikazuje. Staze za trčanje mogu se zrcaliti, poredati i kopirati - za više ploča, uredite jednu za brzu praktičnost.
Automatski broji i prikazuje proizvodne podatke, izlaz, radno vrijeme pojedinačnog proizvoda itd. Široko korišten u pogonskoj snazi, industrijskom upravljanju, LED-u, automobilskoj elektronici, komunikaciji, instrumentaciji, potrošačkoj elektronici, elektroničkim uređajima, vojsci, medicinskom kuhanju, smt stroj za premazivanje PCB LED zadovoljava različite potrebe. Kao selektivni konformni stroj za nanošenje premaza, osigurava precizan željeznički transport.
| Značajka
Prijenosni sustav
Prijenosni sustav u stroju za smt premazivanje za PCB LED ima radnu platformu visoke čvrstoće za stabilnost stroja. Koristi uvezene servo motore i drajvere. Servo motor + modul dizajna klizne tračnice osigurava ponovljivost i točnost X/Y/Z. Jedinstveni poklopac protiv prašine održava vijčanu šipku i kliznu tračnicu čistom, smanjujući održavanje. Vrlo fleksibilan lanac spremnika organizira svaki cjevovod uredno i lijepo. Ovo smanjuje vrijeme zastoja, podržava neprekidne radove, smanjuje troškove. U stroju za lijepljenje raspršivanjem premaza za pcb led, daje jednolike slojeve, povećavajući prinose za 15%. Odgovara LED zahtjevnim postavkama.
Transportni sustav
Transportni sustav stroja za smt premazivanje za PCB LED koristi jedinstveni lančani prijenos kako bi se spriječilo lijepljenje PCB-a. Motor kontrolira brzinu i precizno se zaustavlja. Stezanje cilindra osigurava da se PCB neće pomaknuti tijekom rada. Širina vodilice podešava se poluautomatski radi lakšeg ulaska/izlaska. Šina s lancima i profilima nosi teške PCB bez deformacija. Povećava propusnost za 25%, smanjuje nedostatke. Integrira se s utovarivačima/istovarivačima u stroju za selektivno konformno premazivanje. Promjene bez alata, bez zaglavljivanja za LED proizvodnju visoke mješavine. Sigurnosni senzori jamče nula nezgoda.
Sustav premaza
Kontrolni sustav za stroj za smt premazivanje za PCB LED usvaja razuman raspored sa standardiziranim označavanjem za lak pregled i održavanje. Komponente servo upravljanja visoke preciznosti osiguravaju stabilan rad. Dizajn disipacije topline koristi konvekcijsko hlađenje zraka. Način PC+kontrolna ploča uvelike poboljšava stabilnost. Praćenje u stvarnom vremenu povezuje MES. Zadržava pogreške ispod 0,5% u stroju za lijepljenje raspršivanjem premaza za PCB LED. Daljinsko rješavanje problema štedi vrijeme. Koordinira svjetiljke/ventile za IP67 zaštitu. Štedi 20% energije.
Upravljački sustav
Operativni sustav izrađuje nove programe za manje od 10 minuta i mijenja se za manje od 2 na Windows 10. Prijateljski softver podučava i prikazuje staze uživo. CCD vision dodaje se kao opcija. Platforma se prilagođava svim korisnicima. Ovo olakšava svakodnevnu upotrebu stroja za lijepljenje premaza za raspršivanje PCB-a.
Operatorski sustav
Sustav operatera u stroju za smt premazivanje za PCB LED stvara novi program <10 minuta, promjena tijekom <2 minute, Windows 10. Softver prilagođen korisniku uključuje funkciju podučavanja i navigacije. Prikaz radnog puta u stvarnom vremenu čini rad jednostavnim i intuitivnim. CCD vid je opcija. Operativna platforma je prilagodljiva za fleksibilnu prilagodbu različitim operaterima. Smanjuje obuku na jednu smjenu u stroju za selektivno konformno premazivanje. Višejezična podrška, vodiči za globalne LED timove. Zaslon osjetljiv na dodir smanjuje pogreške.
Napredni sustav premaza s dvostrukim ventilom
Sustav premazivanja u stroju za smt premazovanje za PCB LED koristi dizajn dvostrukog ventila za složenije PCBA i scenarije primjene. Modularni dizajn omogućuje brzu zamjenu različitih tijela ventila za različite proizvode. Dodatna U-os i nagib, jednostavno premazivanje čak i za složene PCBA. Ugrađena UV lampa za intuitivni vizualni radni status. CCD vid je opcija. H-808 za fine točkice (<50 mikrona) u LED/niskom raspršivanju. H-818 ventilatori 200mm pri 500mm/s. H-828 teče 10ml/min gusto. Smanjuje otpad 20-30%, niski VOC. IP67 u stroju za selektivno konformno premazivanje.
| Specifikacija
| Selektivni konformski strojevi za oblaganje | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Broj ventila | 2 (ventil za atomizaciju 1 glava, precizni ventil 1 glava) | 2 (ventil za atomizaciju 1 glava, precizni ventil 1 glava) | 2 (glava atomizacijskog ventila 2) | 4 (ventil za atomizaciju 2 glava, precizni ventil 2 glava) |
| Metoda kontrole | PC + kartica za kontrolu pokreta | |||
| Broj vretena | X, Y, Z | X, Y, Z, U | X, Y, Z | X, Y, Z |
| PCB veličina | 50*50~450*460 mm | |||
| Pogon vretena | Uvezeni servo motor+modul s kugličnim navojem | |||
| Automatsko čišćenje ventila | sa 5L tlačnim spremnikom | |||
| Napajanje | AC 220V±10%, 50/60HZ, 2.2KW | |||
| Dimenzija | D910*Š1600*V1700 mm | |||
| Neto težina | 1000KG | |||

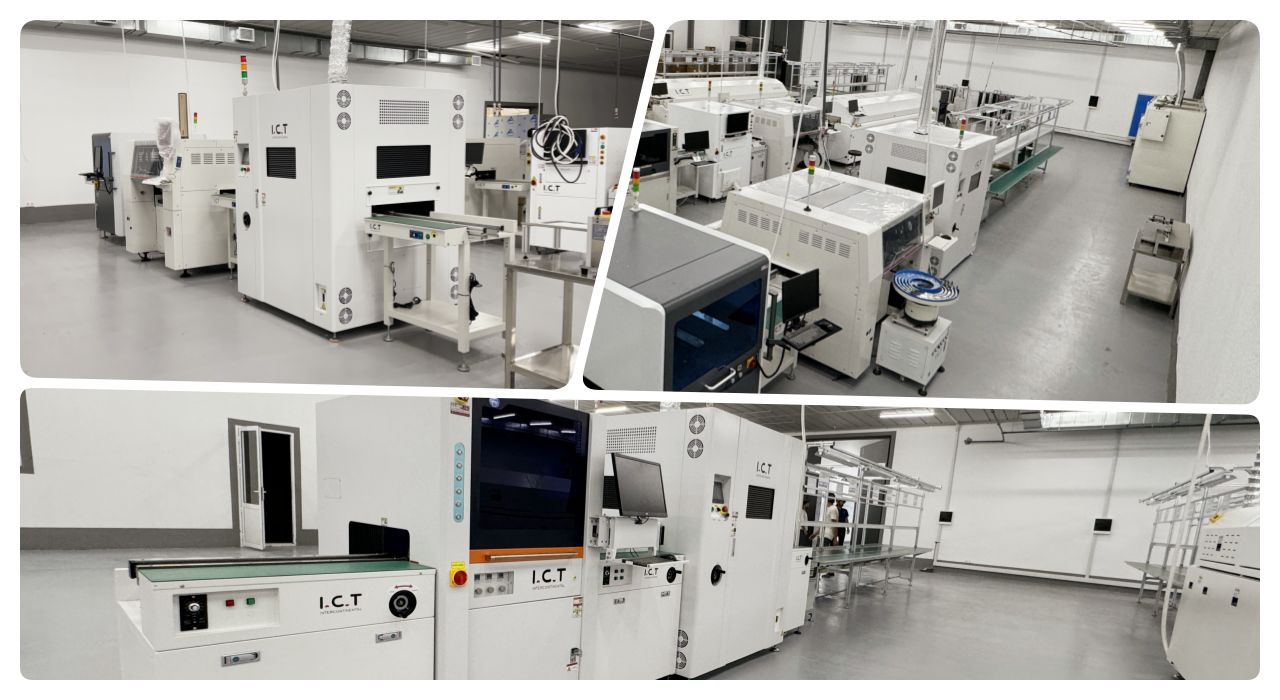

| za premazivanje Popis opreme linije
Naša PCBA Coating Line nudi napredne alate za učinkovitu i preciznu zaštitu tiskanih ploča. Potpuno automatizirana linija za nanošenje premaza uključuje stroj za selektivno nanošenje premaza za točnu primjenu, peć za stvrdnjavanje za dugotrajnu završnu obradu, AOI za provjere kvalitete, dizalicu i peraju za glatko rukovanje i pokretni sustav za besprijekornu proizvodnju.
Ova visokokvalitetna linija PCBA premaza osigurava stabilan rad, pouzdan premaz otporan na prašinu, vodu i eksploziju, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom ICT-a, povećava produktivnost za zadatke nanošenja zaštitnih premaza.
| Naziv proizvoda | Namjena u PCBA Coating Line |
|---|---|
Nanosi precizne zaštitne premaze na tiskane ploče za zaštitu od prašine, vode i eksplozije. | |
Stvrdnjava premaze IR ili UV svjetlom, osiguravajući dugotrajnu i jaku zaštitu. | |
Lako prenosi tiskane ploče kroz liniju za nanošenje premaza za učinkovitu obradu. | |
Osigurava i pohranjuje PCB za proizvodnu liniju, osiguravajući glatki ulaz i izlaz. | |
| Konformna prevlaka AOI | Provjerava kvalitetu premaza i otkriva nedostatke kako bi osigurao visoke standarde. |
| Videozapis o uspjehu korisnika
U videu naš inženjer posjećuje europskog proizvođača nadzornih ploča. Nabavili su punu liniju sa strojem za smt premazivanje za PCB LED, utovarivač, UV pećnicu, istovarivač, valno lemljenje, AOI. On instalira, otklanja pogreške za optimalnu izvedbu. Obučava rad/održavanje/otklanjanje problema. Ispitivanja rješavaju izazove, optimiziraju procese, poboljšavaju učinkovitost/kvalitetu. Omogućuje kvalitetnu izradu u najkraćem vremenu. Pokazuje precizno raspršivanje na automobilskim pločama, brzo programiranje, besprijekornu integraciju u stroj za lijepljenje raspršivanjem premaza za PCB LED za pouzdanost LED-a.
| Usluge i obuka
ICT pruža instalaciju/otklanjanje pogrešaka/održavanje stroja za smt premaz za PCB LED. Inženjeri nude operativnu obuku: osnovni rad, upute za održavanje, rješavanje uobičajenih problema. Brz odgovor na probleme u proizvodnji. Podrška na licu mjesta osigurava glatku probnu proizvodnju. Dostupna daljinska pomoć. Zaliha rezervnih dijelova. Revizije optimiziraju za selektivni konformni stroj za premazivanje u LED-u. Tečajevi za obnavljanje znanja. Materijalne nadogradnje. Jamči <1% zastoja, visok ROI u 72 zemlje.
| Što klijenti kažu
Klijenti hvale inženjere za stručnu instalaciju i brze popravke u Europi. Stroj za smt premaz za PCB LED daje ravnomjeran premaz na nadzornim pločama, iskorištenje od 99,9%. Sigurno pakiranje preživi i otpremu. Odgovori <12h sprječavaju zastoje. Zamjena ventila smanjuje promjenu 80%, pojačava izlaz. 'Najbolji stroj za lijepljenje raspršivanjem premaza za PCB LED—pouzdan', kaže voditelj. Produžuje vijek trajanja LED ploče u teškim uvjetima.
| Certifikati i standardi
Stroj za SMT premaz za PCB LED ima CE, RoHS, ISO9001. Patenti za ključne tehnologije poput modularnih ventila. Svaka jedinica prolazi 72 sata rada, testove točnosti, provjere kompatibilnosti. IPC-A-610 standardi, potpuna sljedivost. Revizije treće strane potvrđuju <0,1% nedostataka. Osigurava siguran, ekološki rad za stroj za selektivno konformno premazivanje u LED/auto sektorima. Smanjuje rizike na globalnoj razini.
| O ICT tvrtki i tvornici
ICT posjeduje 12 000 m² za istraživanje i razvoj/proizvodnju od 2012. 89 zaposlenika uključujući 20 inženjera, sredstva od 30 milijuna USD, 8 podružnica. Opslužuje 1600+ klijenata u 72 zemlje s 0-1 SMT rješenjima: analiza, planiranje, oprema, obuka, optimizacija. Strogi sustavi kvalitete, 100% inspekcija, montaža čistih soba. Pokriva PCBA, SMT, DIP, premazivanje, robote. Globalizacija i lokalizacija stvaraju platformu unakrsne vrijednosti u stroju za smt premazivanje za PCB LED.
